THALAC/1 Equipo para el Control de Refrigeración con varios Compresores, Controlado desde Computador (PC)

9.4.- REFRIGERACIÓN
COMPUTER CONTROLLED REFRIGERATION CONTROL UNIT WITH SEVERAL COMPRESSORS - THALAC/1

SISTEMAS INNOVADORES

El equipo THALAC/1 ha sido diseñado para permitir que los alumnos aprecien y comprendan el comportamiento y características de una bomba de calor (con evaporador de aire y condensador de agua) trabajando en el ciclo de compresión del vapor y con tres compresores conectados en paralelo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

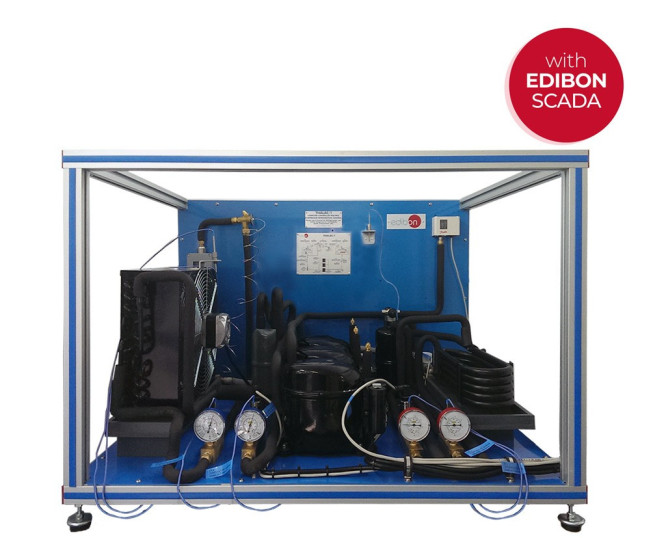

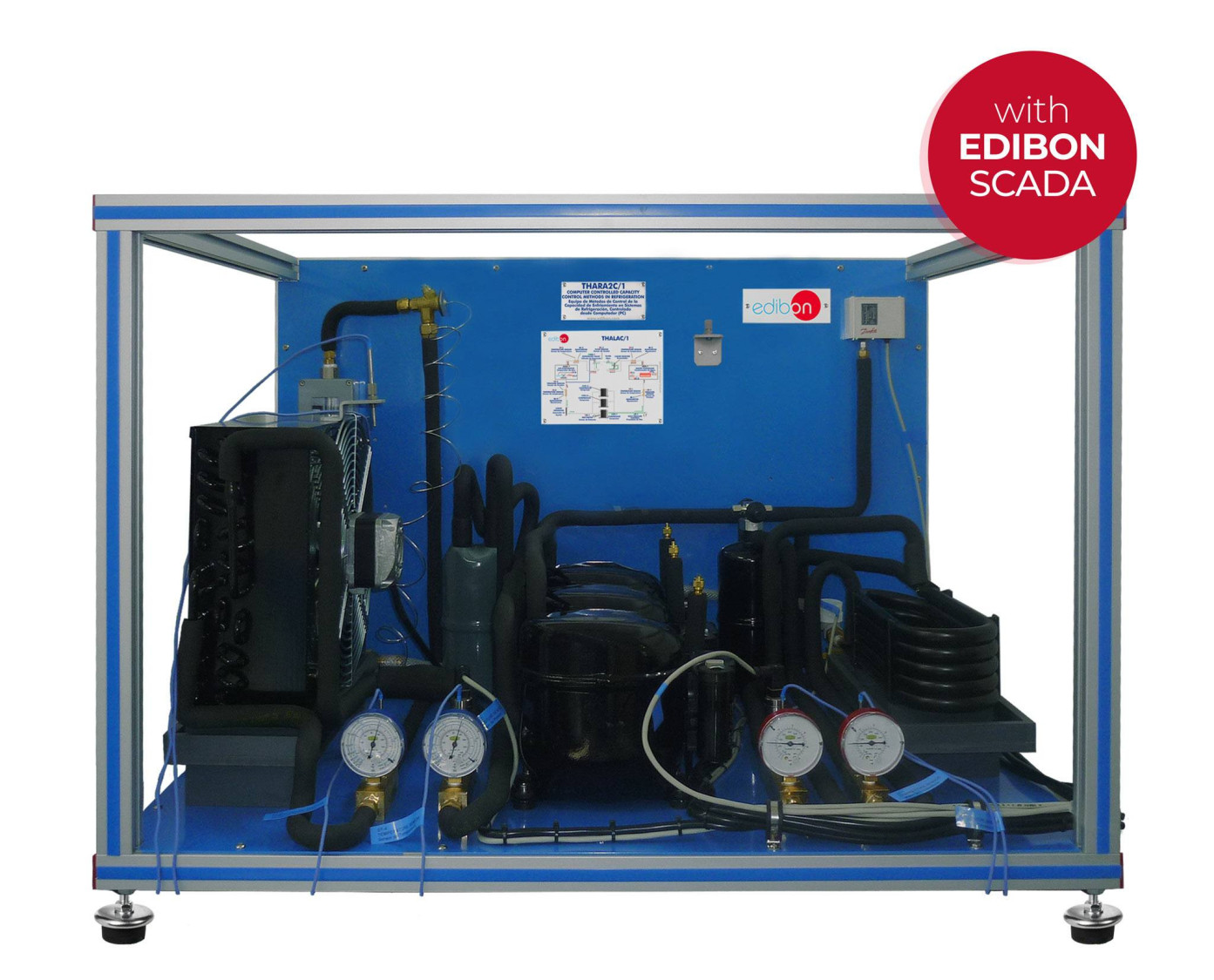

El equipo THALAC/1 ha sido diseñado para permitir que los alumnos aprecien y comprendan el comportamiento y características de una bomba de calor (con evaporador de aire y condensador de agua) trabajando en el ciclo de compresión del vapor y con tres compresores conectados en paralelo.

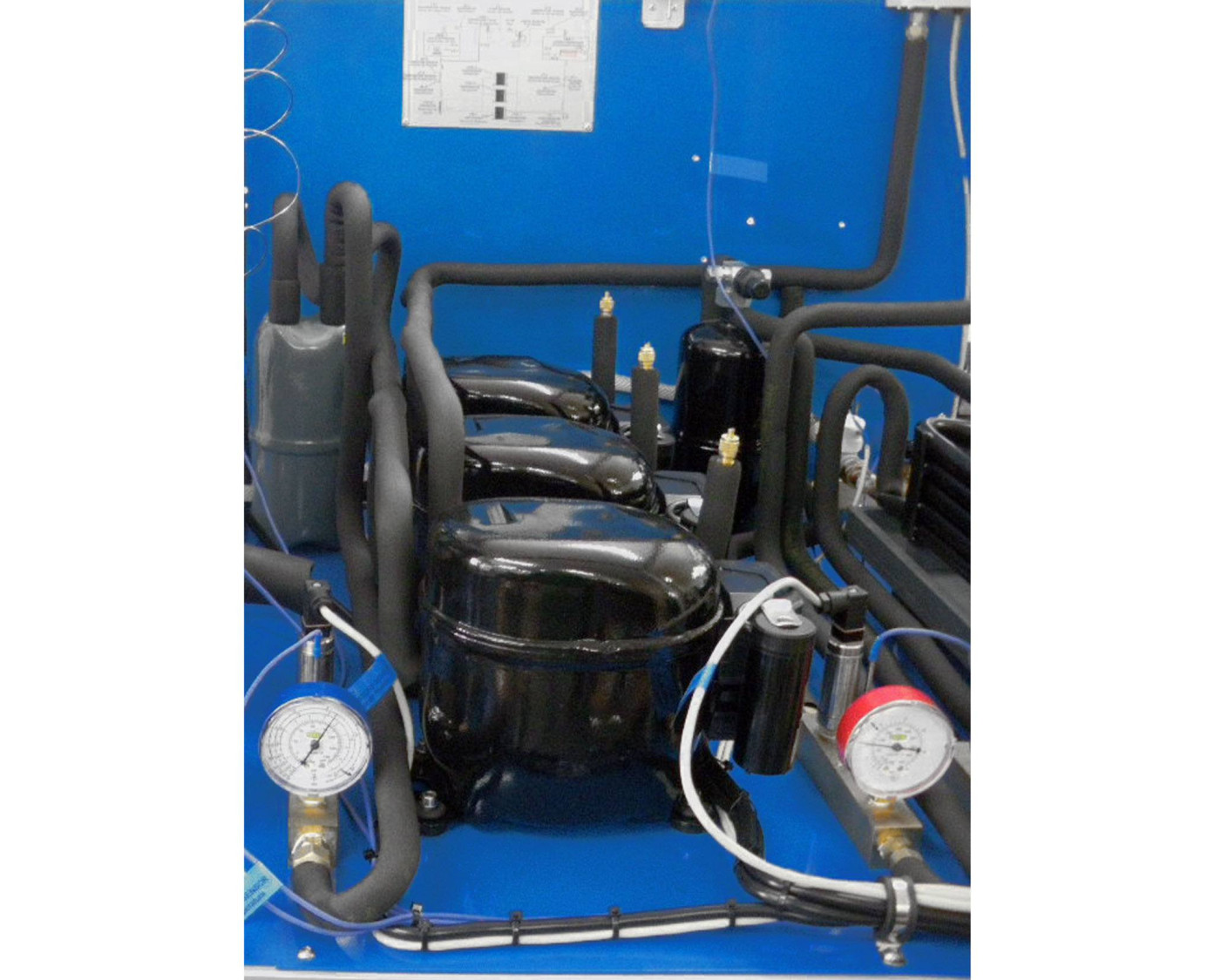

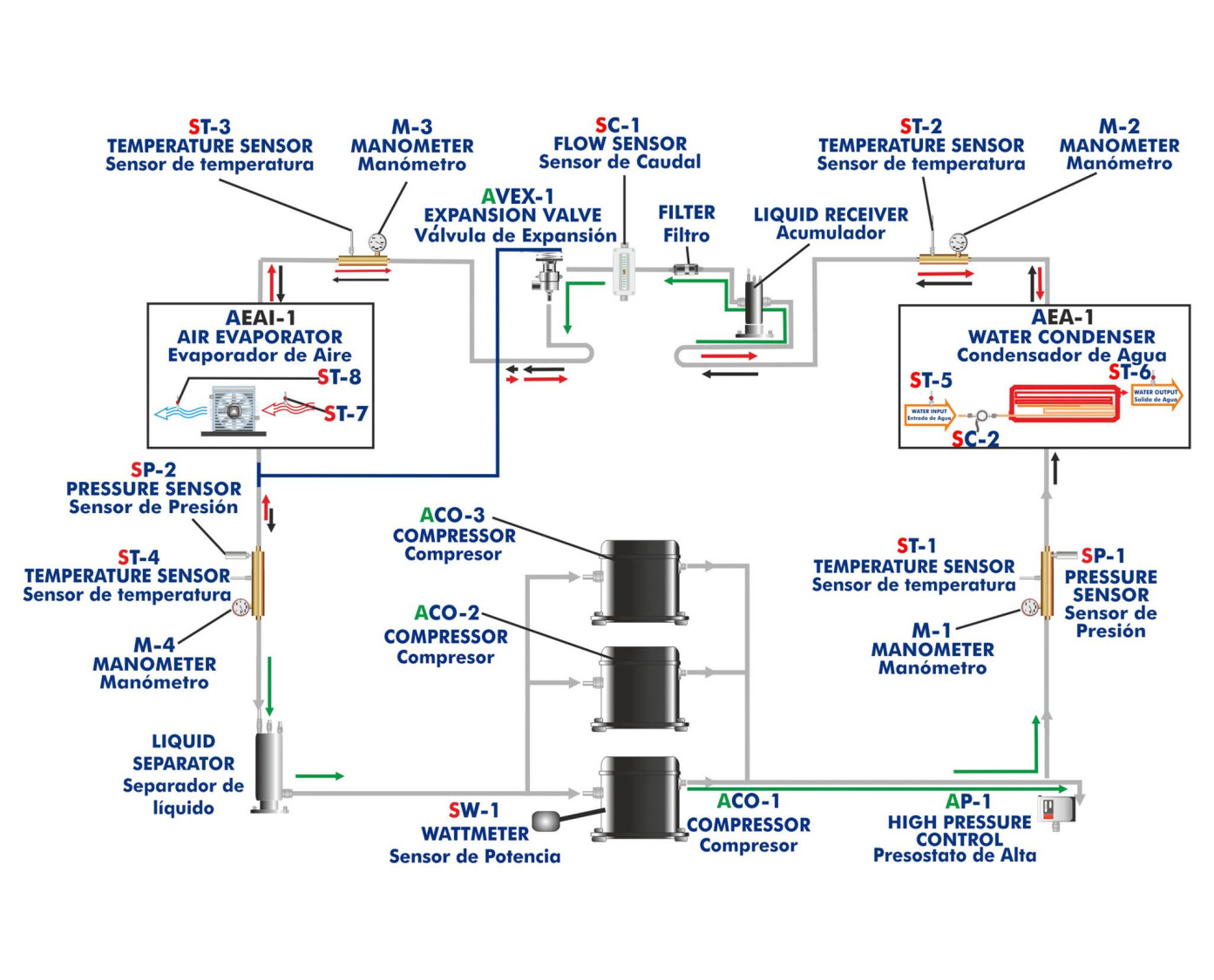

El equipo para control de refrigeración con varios compresores está compuesto básicamente por un circuito de refrigeración. A lo largo de él hay un condensador de agua, un evaporador de aire y tres compresores.

La fuente de calor de bajo grado será el aire de la atmósfera. El calor producido por este equipo es en forma de agua caliente.

El trabajo introducido es en forma de energía eléctrica alimentada a los compresores herméticos.

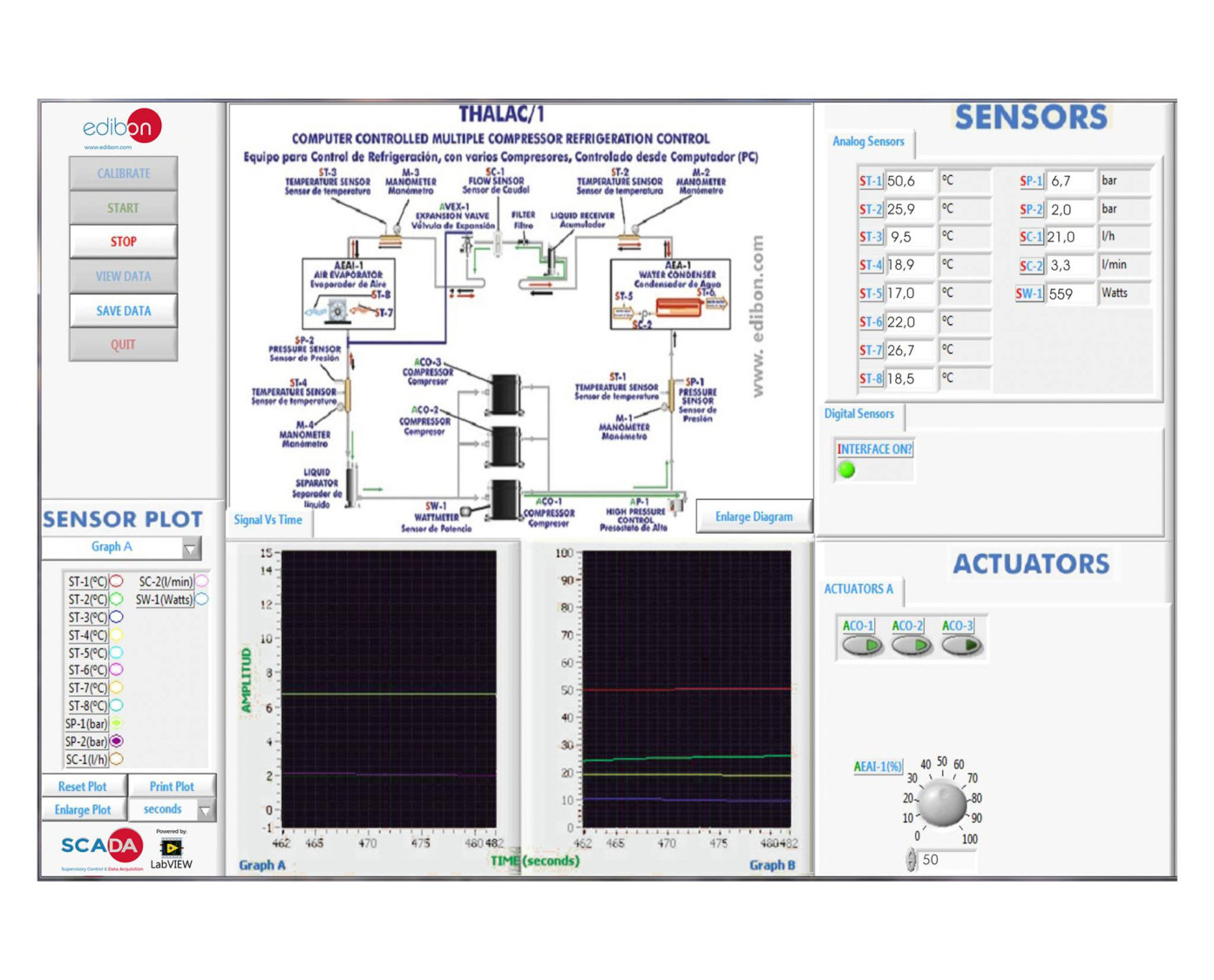

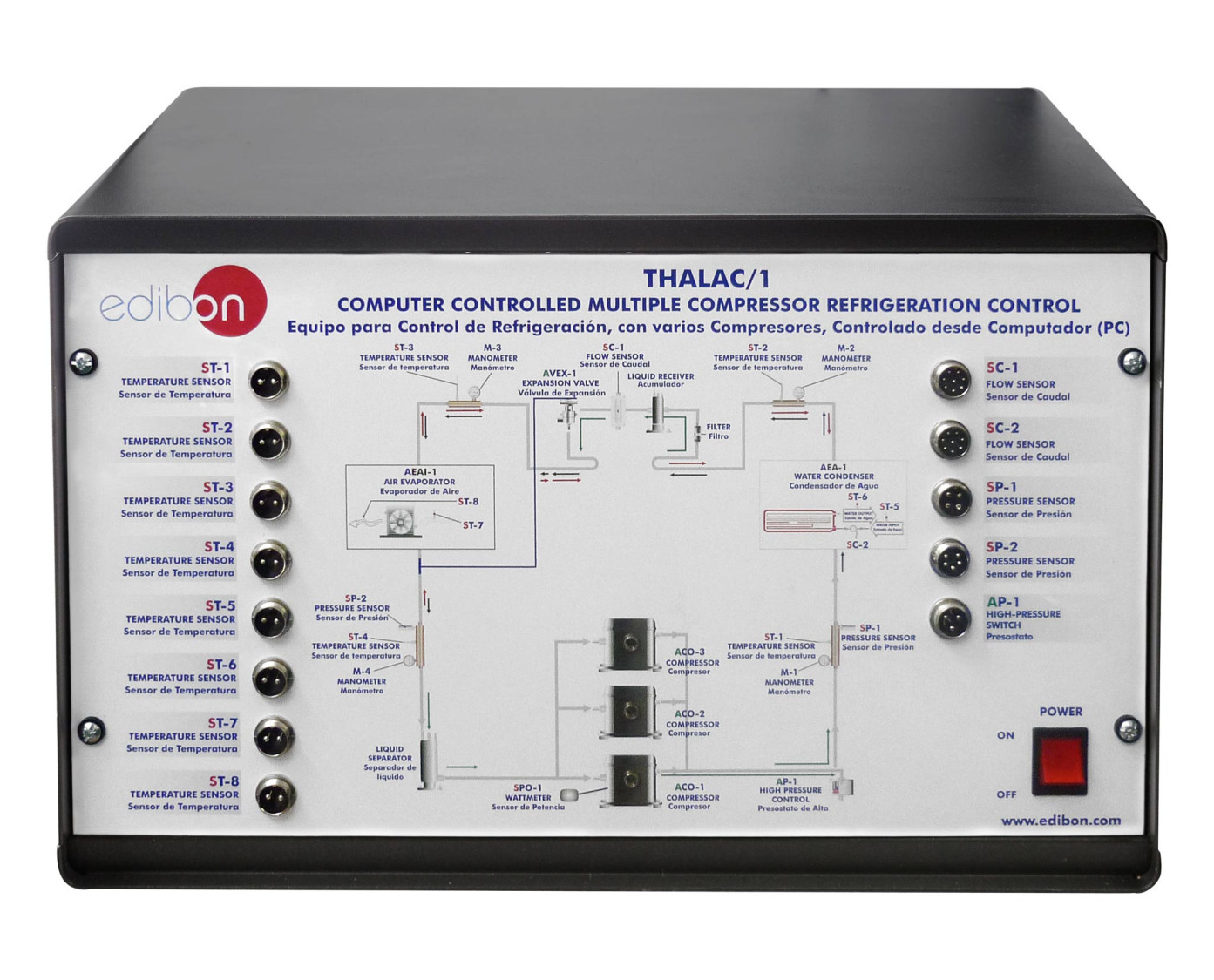

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Funcionamiento combinado de compresores:
    1. Medida de potencia.
    2. Comparación energética de operación individual de un compresor con la operación combinada de múltiples compresores.
  1. Ciclo en diagrama p-h.
  2. Determinación de la potencia de entrada, calor producido y coeficiente de rendimiento. Aire como fuente de calor.
  3. Preparación de las curvas de eficiencia del equipo con diferentes temperaturas de entrada y de salida. Aire como fuente de calor.
  4. Obtención del ciclo de compresión de vapor en un diagrama P-H y su comparación con el ciclo ideal. Aire como fuente de calor.
  5. Efecto del superenfriamiento del refrigerante.
  6. Efecto del caudal de aire sobre el rendimiento del condensador.
  7. Preparación de las curvas de eficiencia del equipo basándonos en las propiedades del refrigerante a diferentes temperaturas de evaporación y condensación. Aire como fuente de calor.
  8. Balances de energía
  9. Calibración de sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Propiedades del refrigerante R-513a.
  2. Diagrama de entalpía-presión para el refrigerante R-513a.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo THALAC/1 a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo THALAC/1.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
