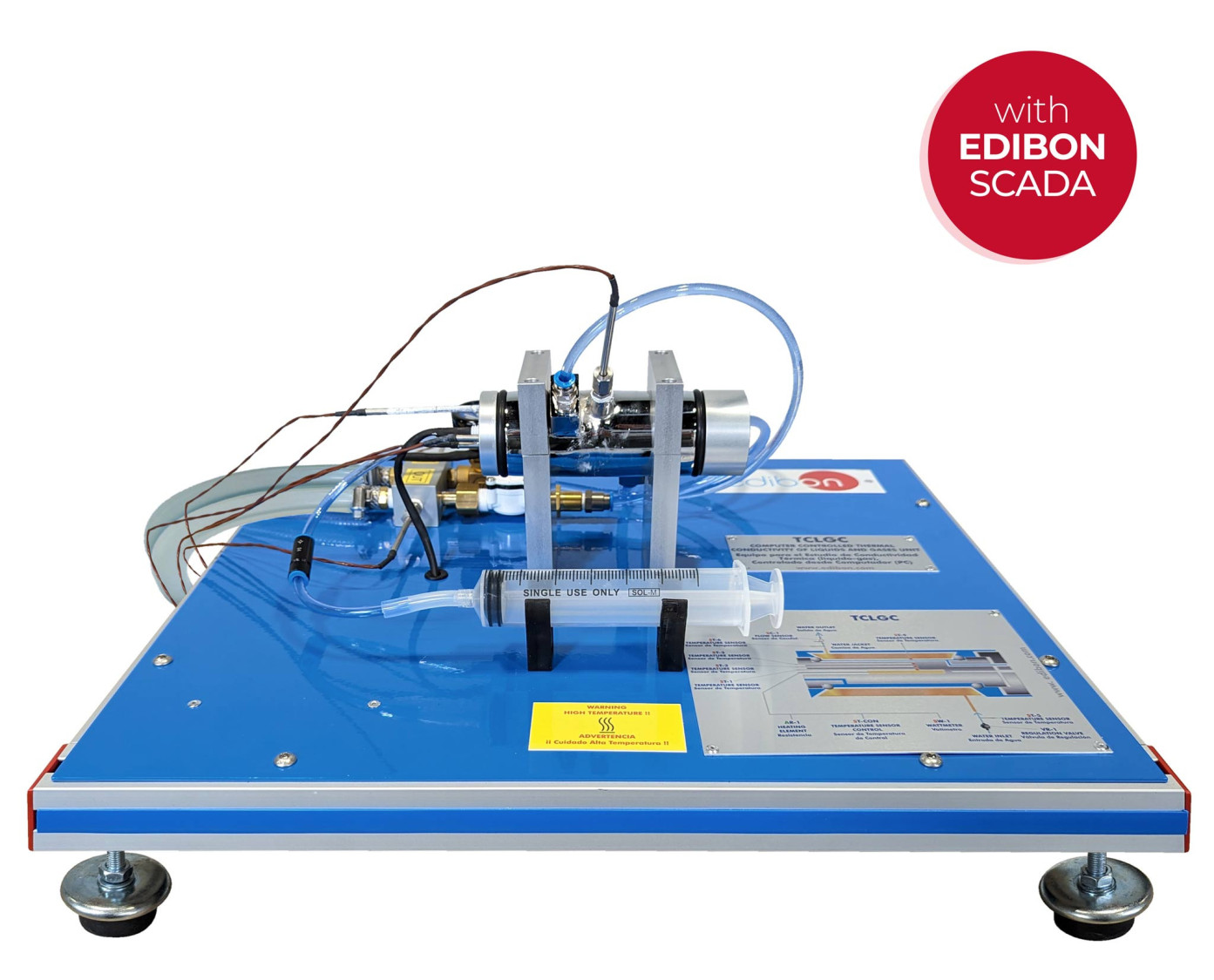

Equipo: TCLGC. Equipo para el Estudio de Conductividad Térmica (líquido-gas)

COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC

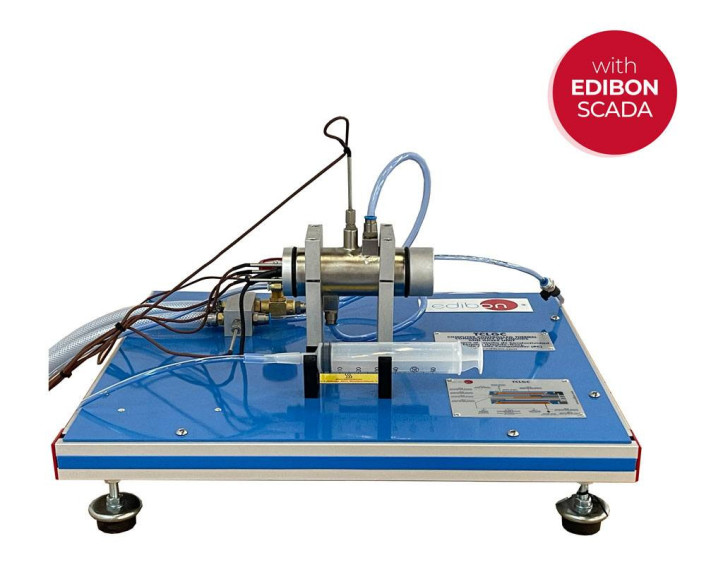

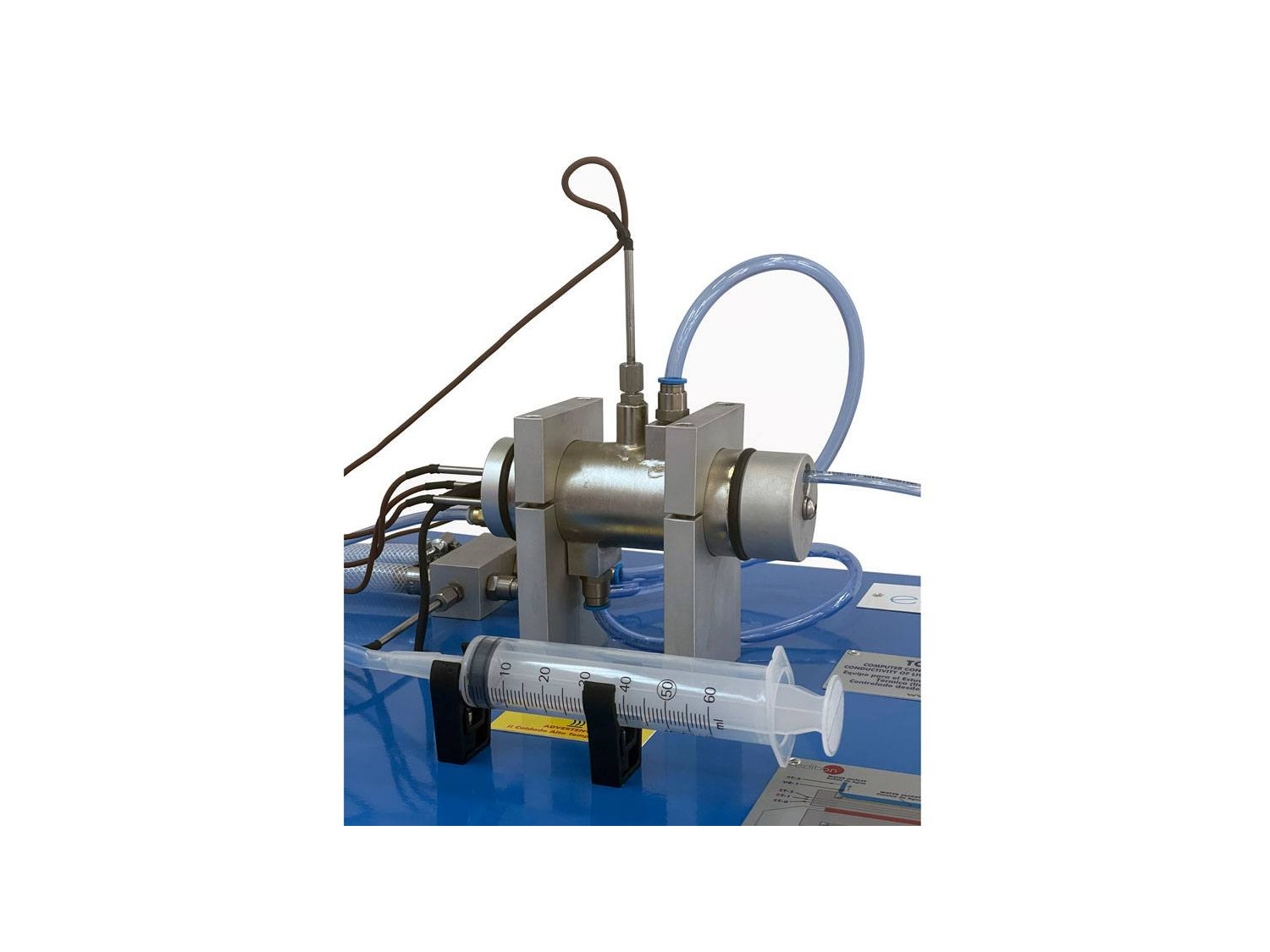

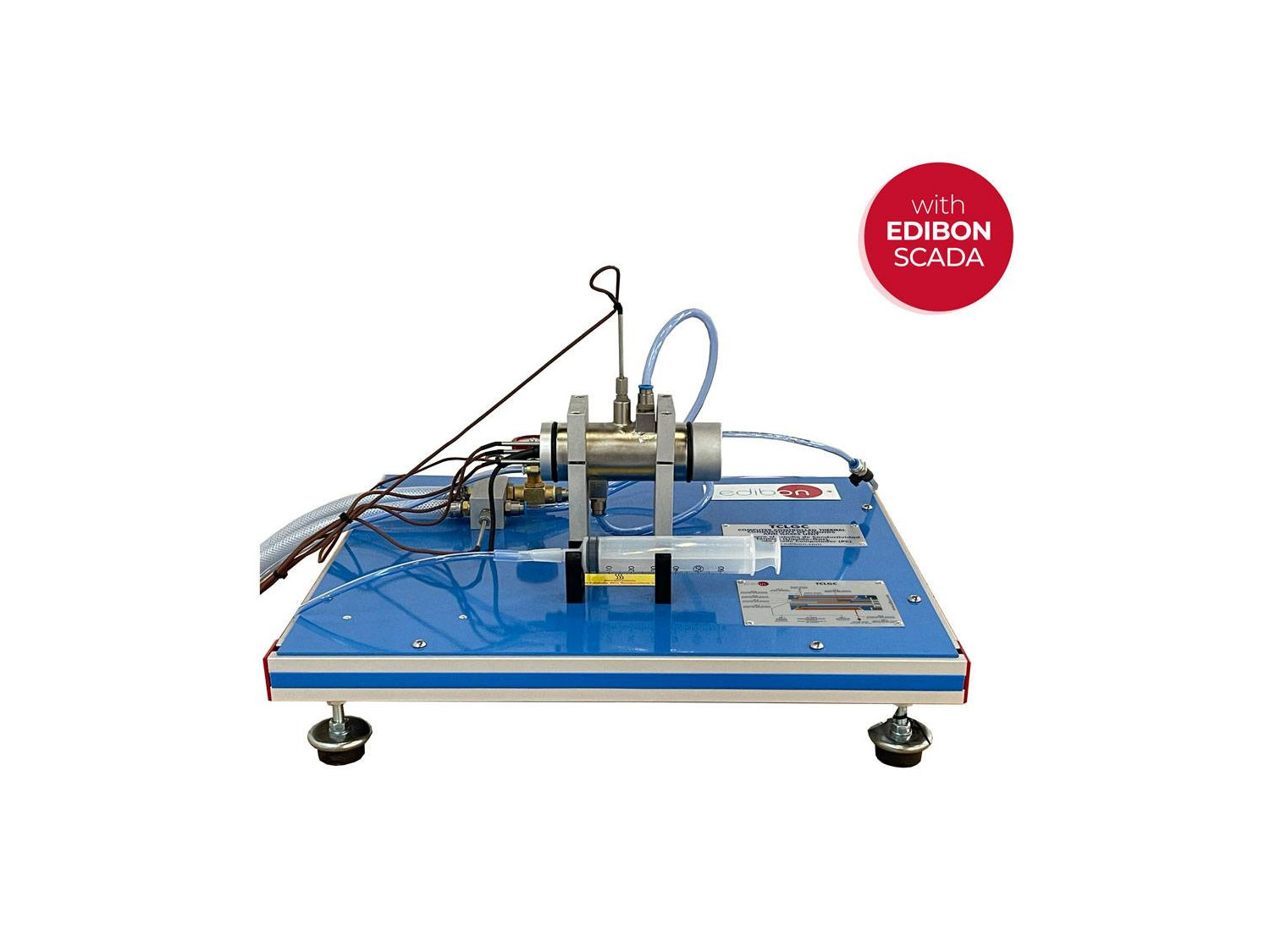

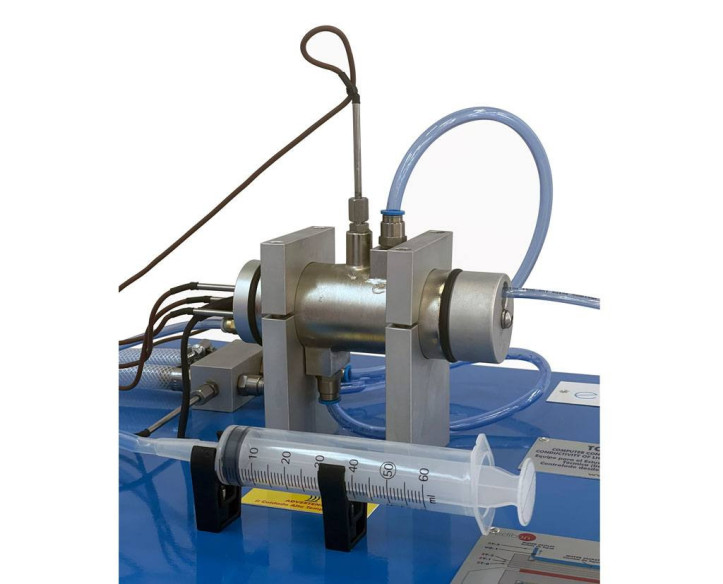

Detalle del equipo

COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC

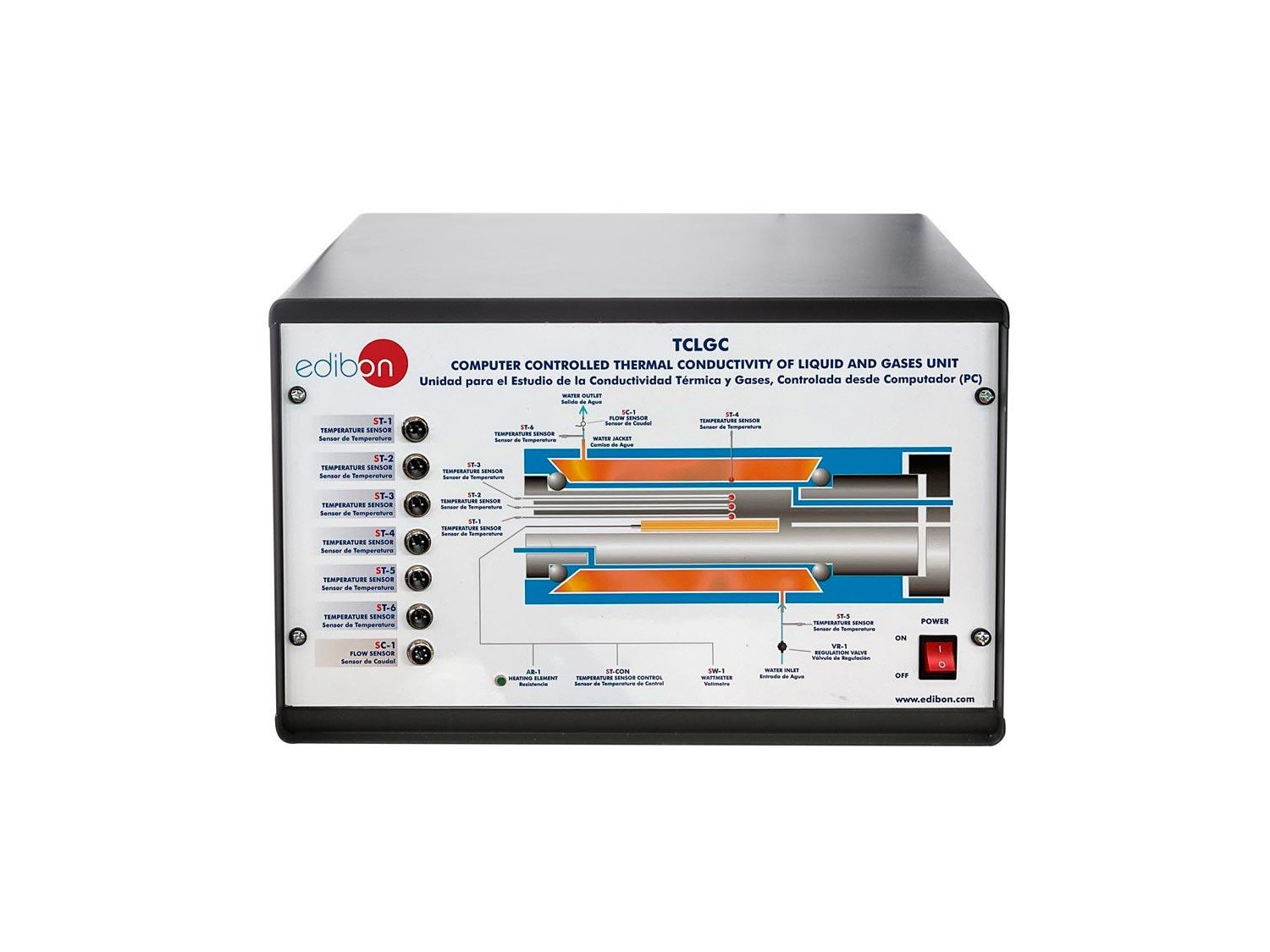

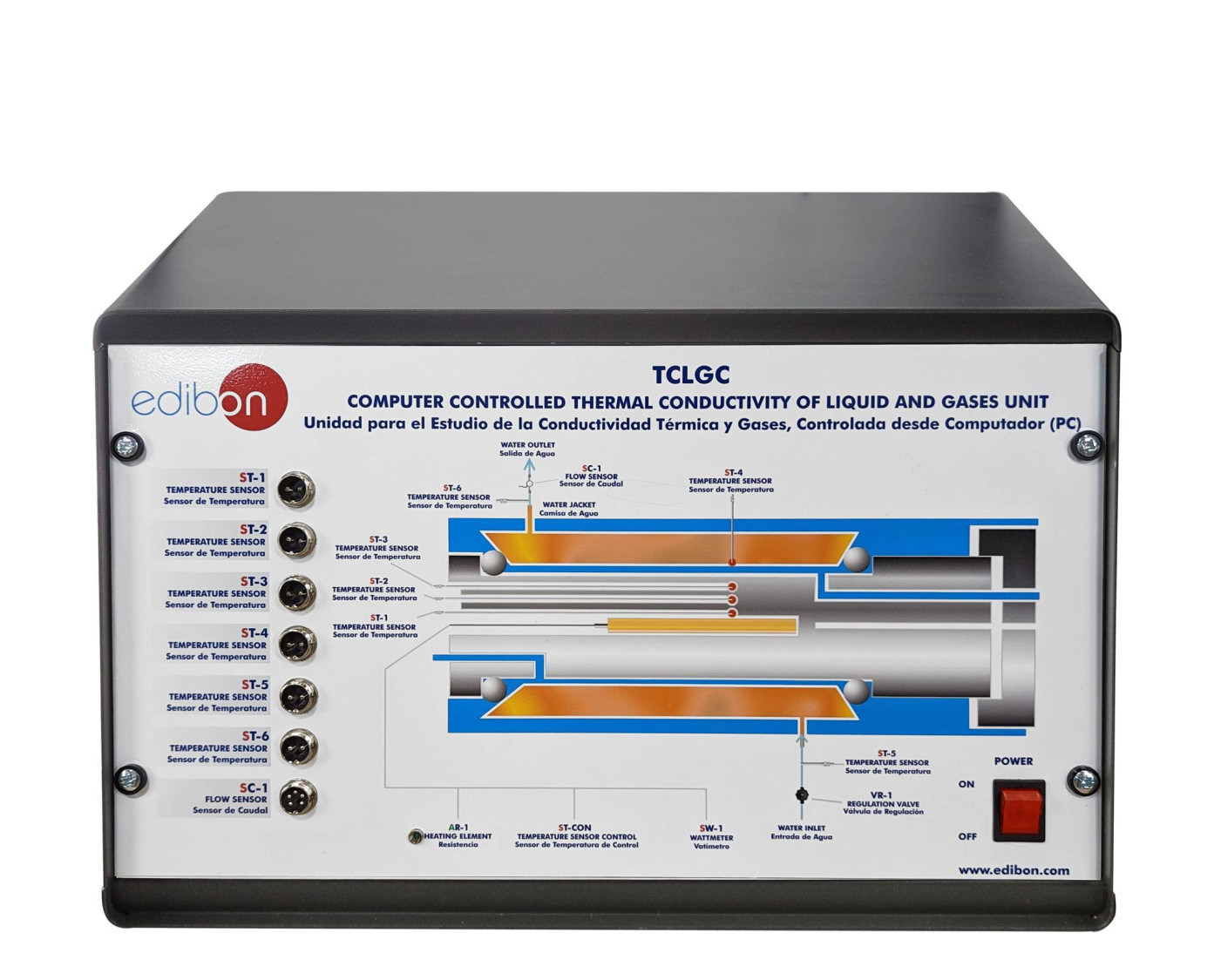

TCLGC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC

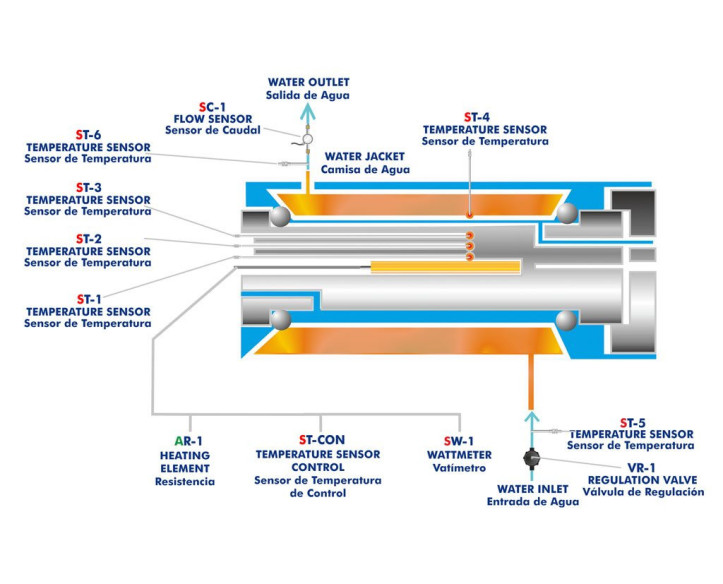

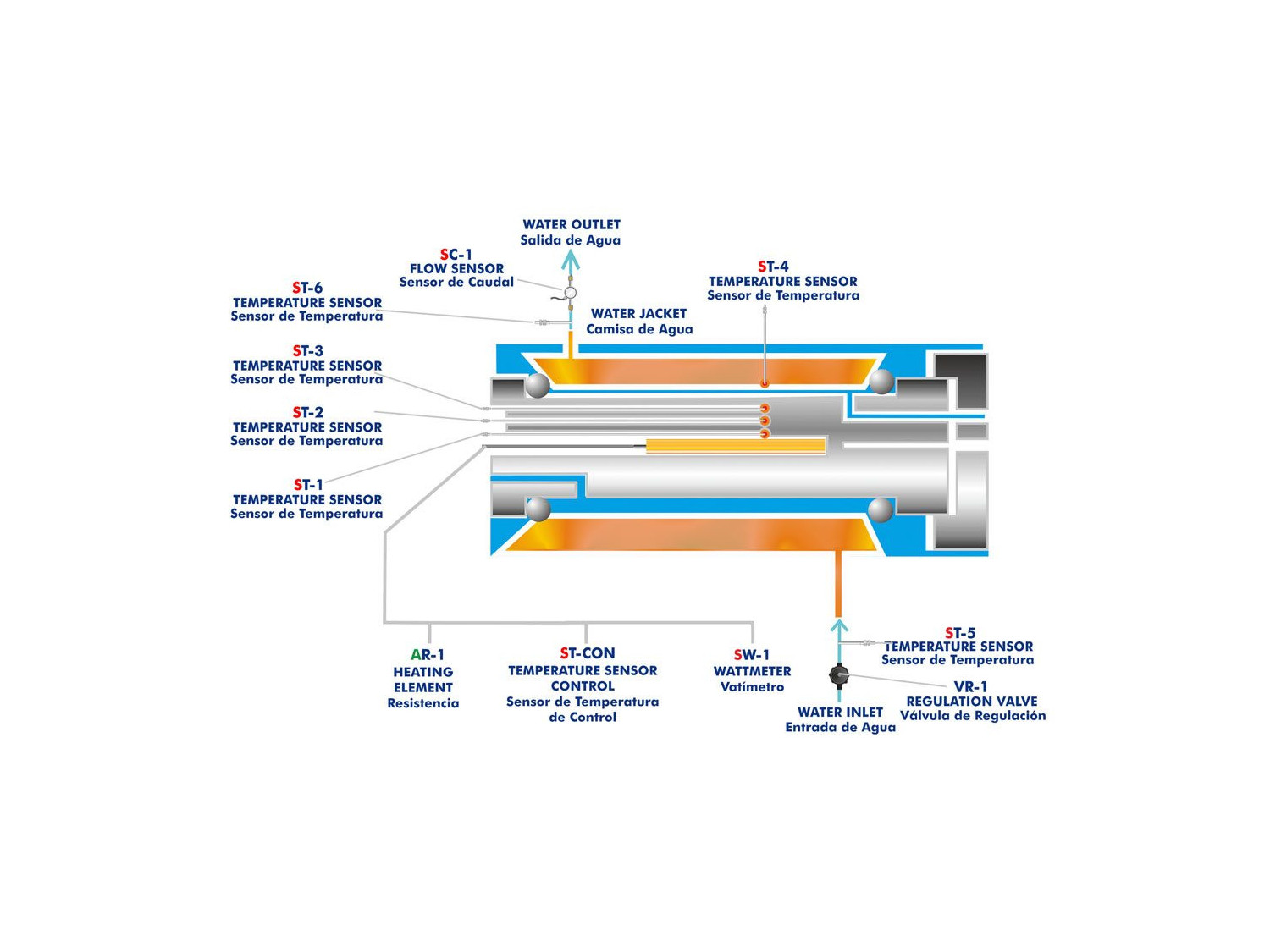

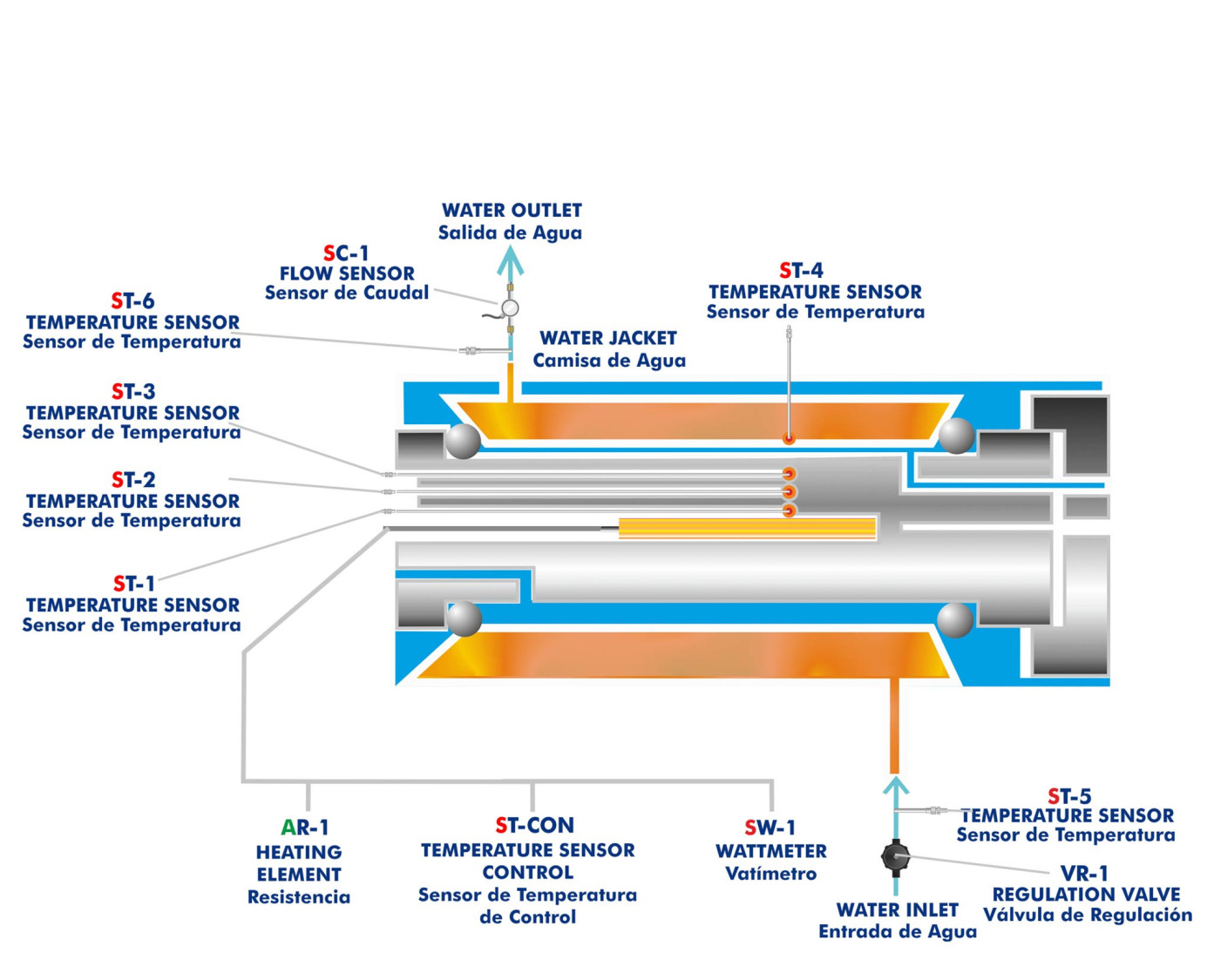

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC

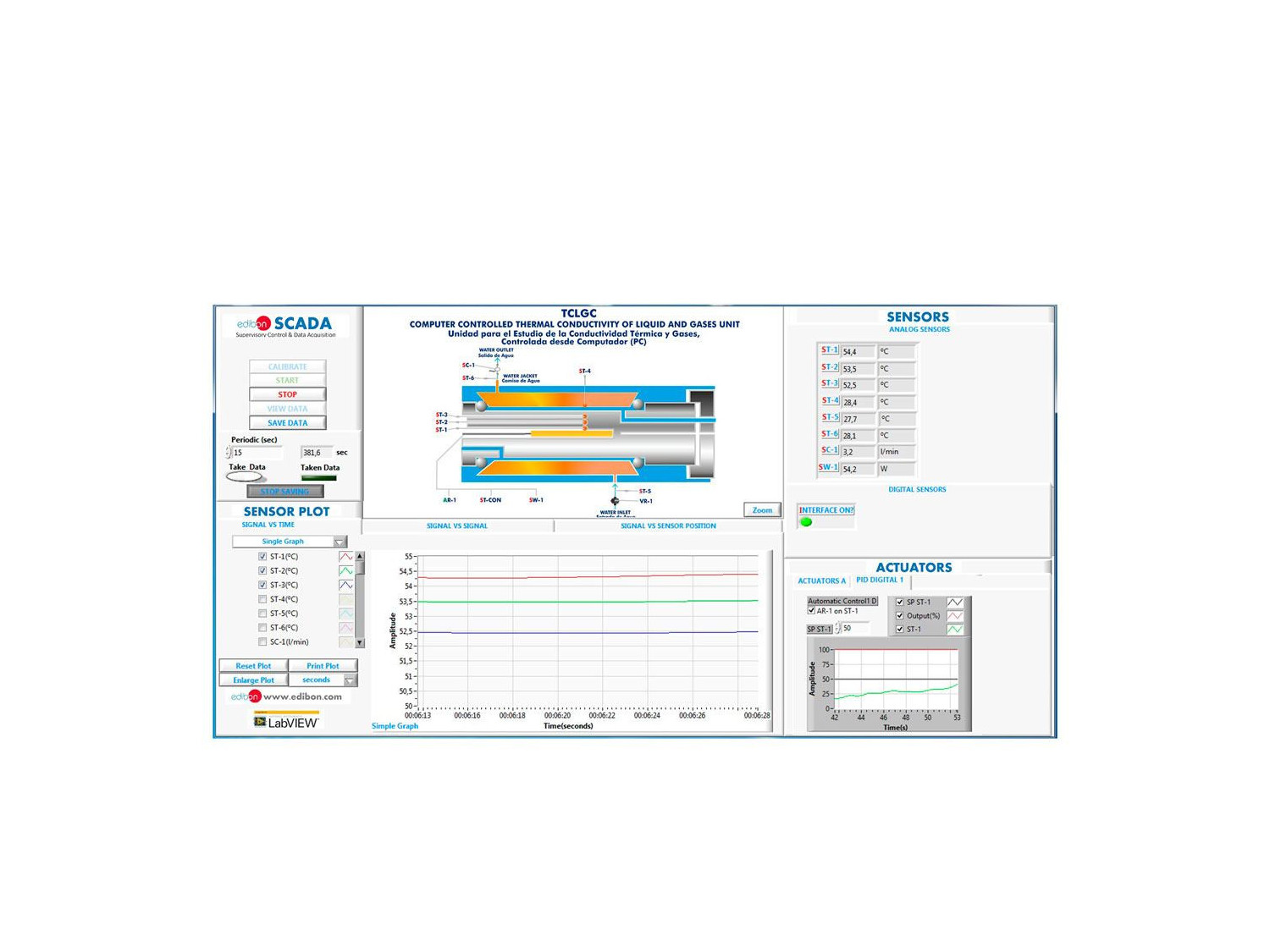

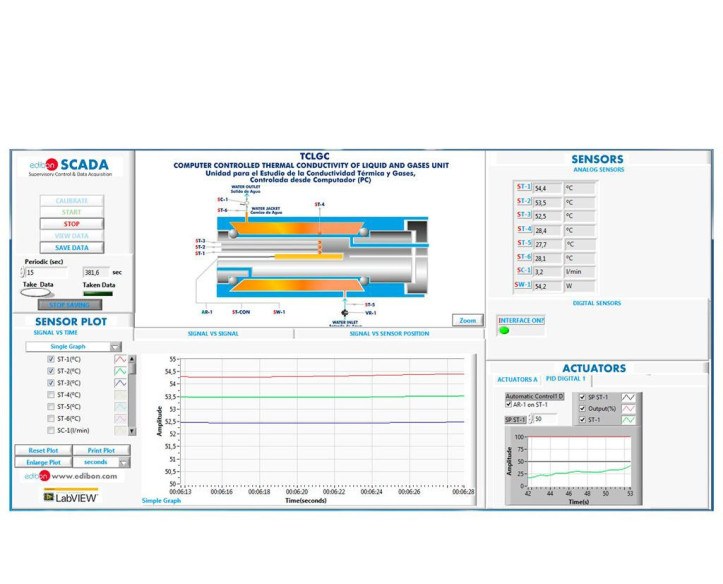

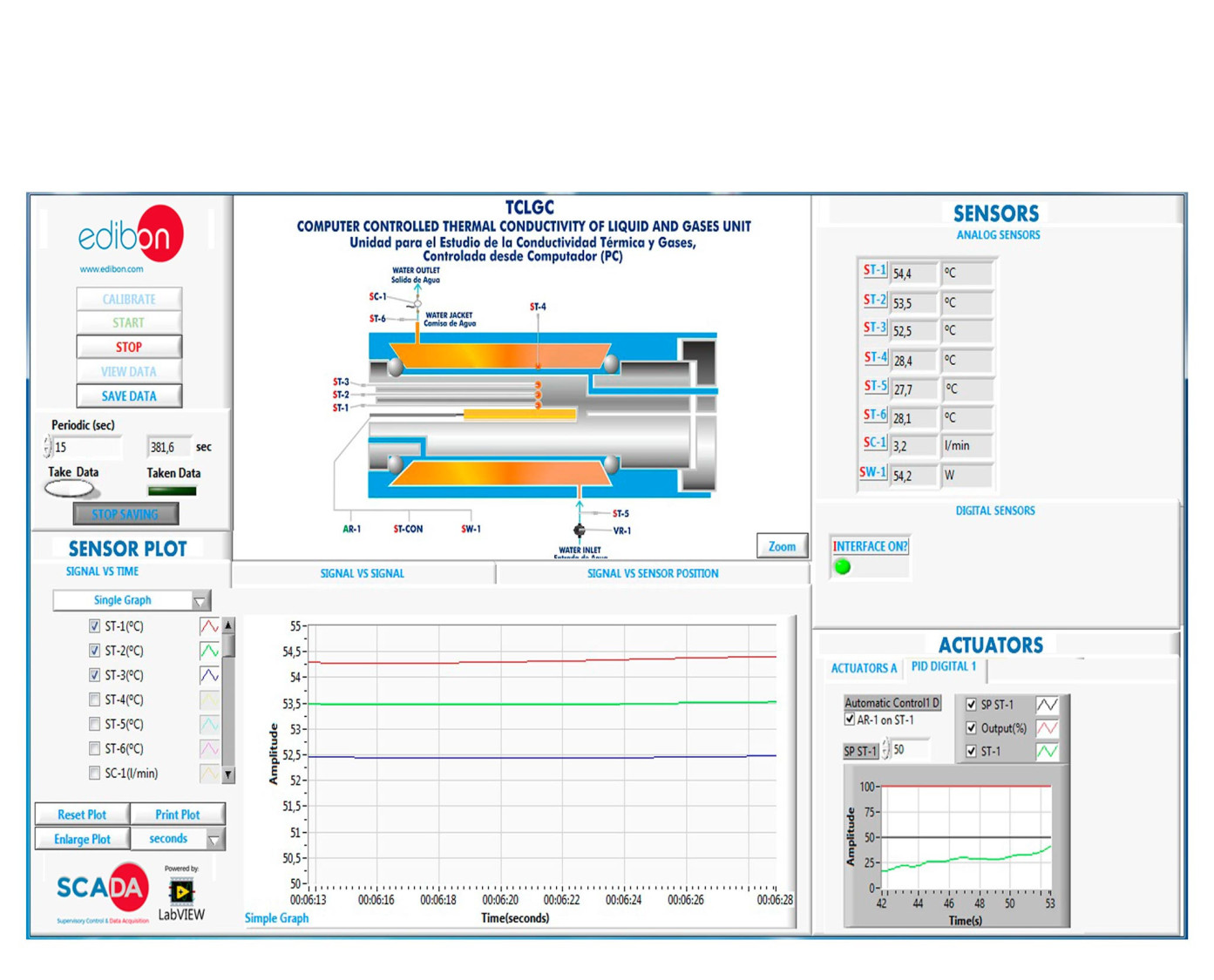

TCLGC/SOF. Software del equipo TCLGC. Pantalla principal

COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC
COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC
COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC
COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC
COMPUTER CONTROLLED THERMAL CONDUCTIVITY OF LIQUIDS AND GASES UNIT - TCLGC

SISTEMAS INNOVADORES

El Equipo para el Estudio de Conductividad Térmica (líquido-gas), Controlado desde Computador (PC), "TCLGC", ha sido diseñado por EDIBON para permitir que los alumnos aprecien y comprendan el proceso de transferencia de calor a través de cualquier gas o líquido encerrado en un sólido.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

NOTICIAS RELACIONADAS

Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
Termodinámica y la Termotecnia: Conceptos clave y contribución de EDIBON
La termodinámica y la termotecnia son áreas fundamentales de la ingeniería que juegan un rol crucial en múltiples industrias, desde la generación de energía hasta la climatización. Comprender sus conceptos básicos no solo es esencial para los ingenieros, sino que también proporciona una base para...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable
Nos emociona celebrar la publicación del artículo de la Prof. Dra. Nina Penkova titulada "Rendimiento de los Refrigeradores de Absorción por Difusión con Potencia de Entrada Variable". El estudio explora cómo los refrigeradores de absorción, que utilizan energía residual o solar para calefacción...
Leer más

Descripción General

El Equipo para el Estudio de Conductividad Térmica (líquido-gas), Controlado desde Computador (PC), "TCLGC", ha sido diseñado por EDIBON para permitir que los alumnos aprecien y comprendan el proceso de transferencia de calor a través de cualquier gas o líquido encerrado en un sólido.

Mediante la realización de las prácticas el alumno puede determinar la conductividad térmica de cualquier gas o líquido compatible con los materiales de construcción.

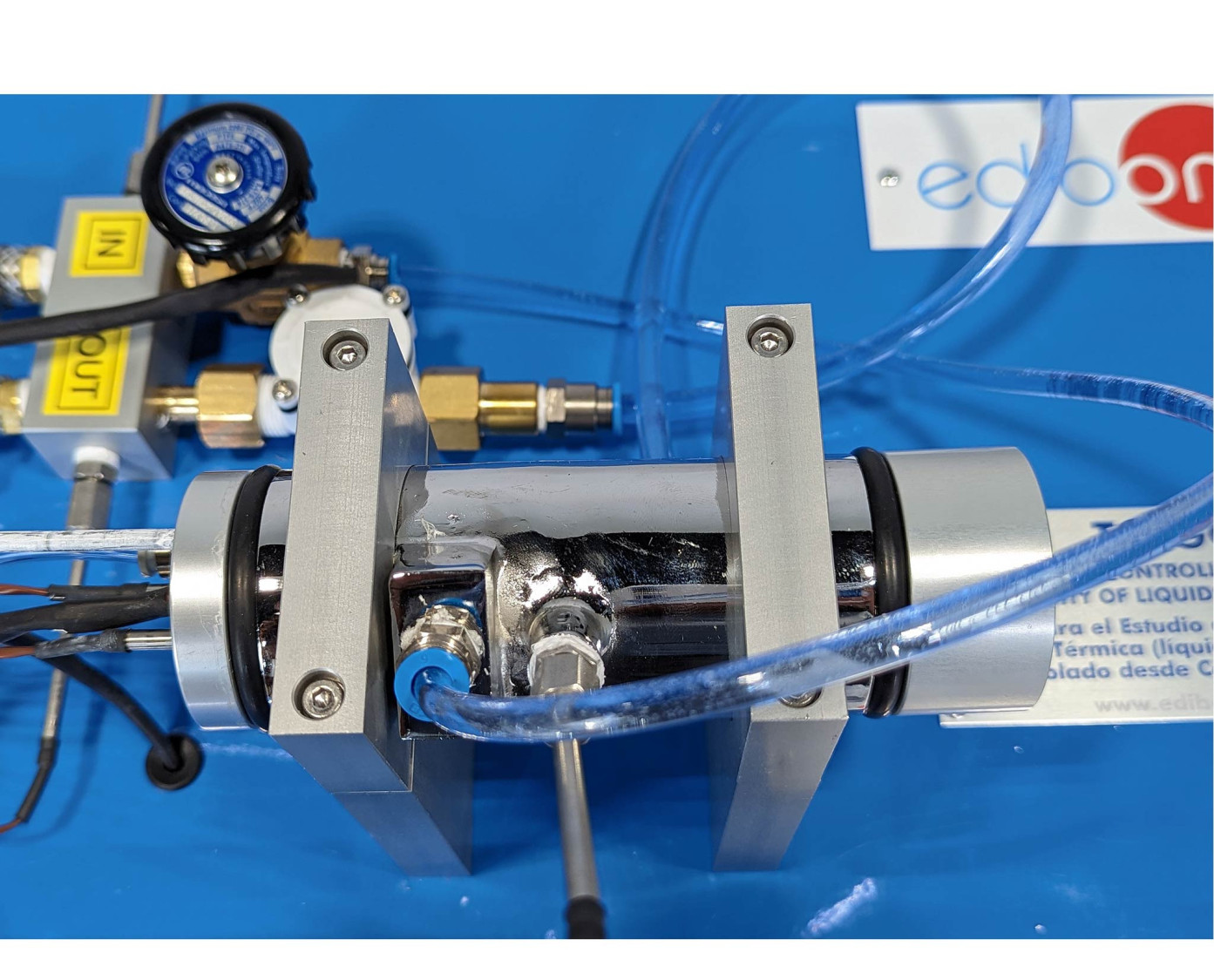

El Equipo para el Estudio de Conductividad Térmica (líquido-gas), Controlado desde Computador (PC), "TCLGC", consta de un cilindro de aluminio, que forma el cuerpo del equipo, que en su interior tiene una resistencia de potencia variable y sensores de temperatura, uno de ellos en el interior de la propia resistencia. Además posee una camisa de latón que contiene el fluido de prueba y el agua de refrigeración.

El fluido, cuya conductividad térmica se va a determinar, llena una pequeña distancia de seguridad radial entre el cuerpo de aluminio calentado y una camisa de agua enfriada. Este espacio es suficientemente pequeño como para prevenir la convección natural del fluido.

El cuerpo de aluminio y la camisa de agua son concéntricos gracias a dos juntas tóricas que sellan la distancia de seguridad, y que permiten fácil y rápidamente desarmar el equipo para limpiarlo.

El equipo incorpora una válvula de regulación del agua, la cual permite que se pueda variar el caudal de agua (un sensor de caudal de agua) y sensores de temperatura en la entrada y salida del agua.

Conexión y desconexión de los sensores fácil y cómoda.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Obtención de la curva de conductividad térmica del aire.
  2. Conductividad térmica a vacío.
  3. Determinación de la conductividad térmica del agua.
  4. Determinación de la conductividad térmica de un aceite mineral.
  5. Calibración de sensores

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Conductividad térmica del aire seco a presión atmosférica.
  2. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  4. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  5. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  6. Este equipo puede usarse para realizar investigación aplicada.
  7. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  8. Control del proceso del equipo TCLGC a través de la interface de control, sin el computador.
  9. Visualización de todos los valores de los sensores usados en el proceso del equipo TCLGC.
  10. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
