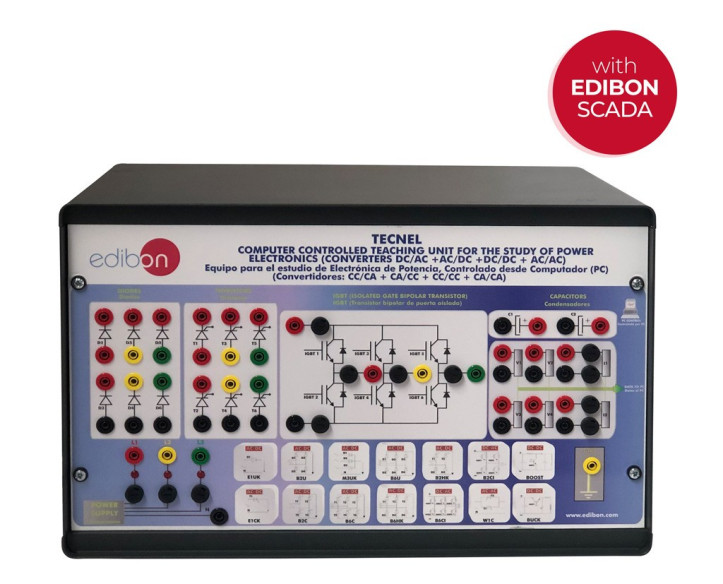

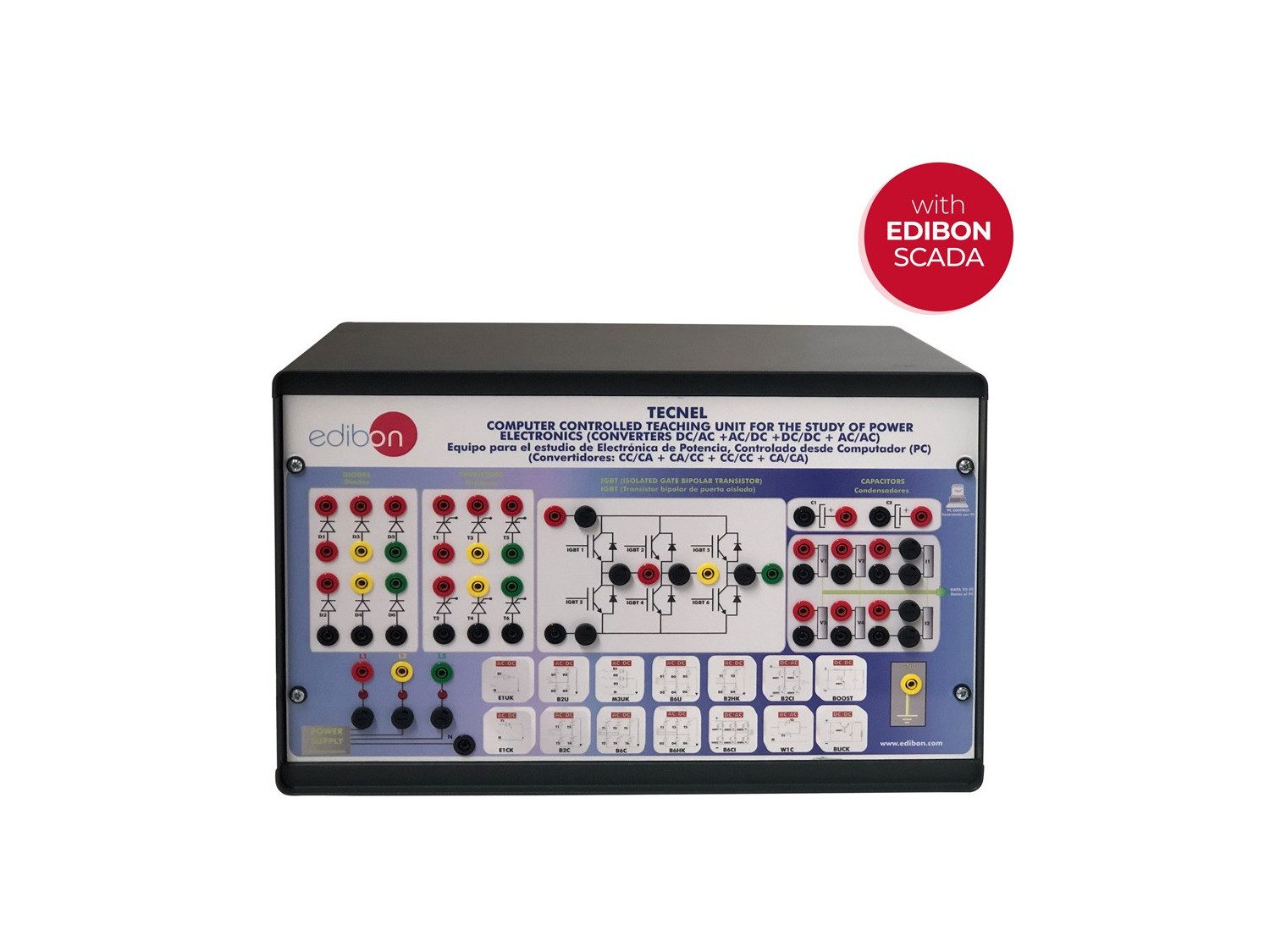

Equipo: TECNEL. Equipo para el estudio de Electrónica de Potencia (con IGBTS), Controlado desde Computador (PC), con SCADA

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF POWER ELECTRONICS (WITH IGBTS) - TECNEL

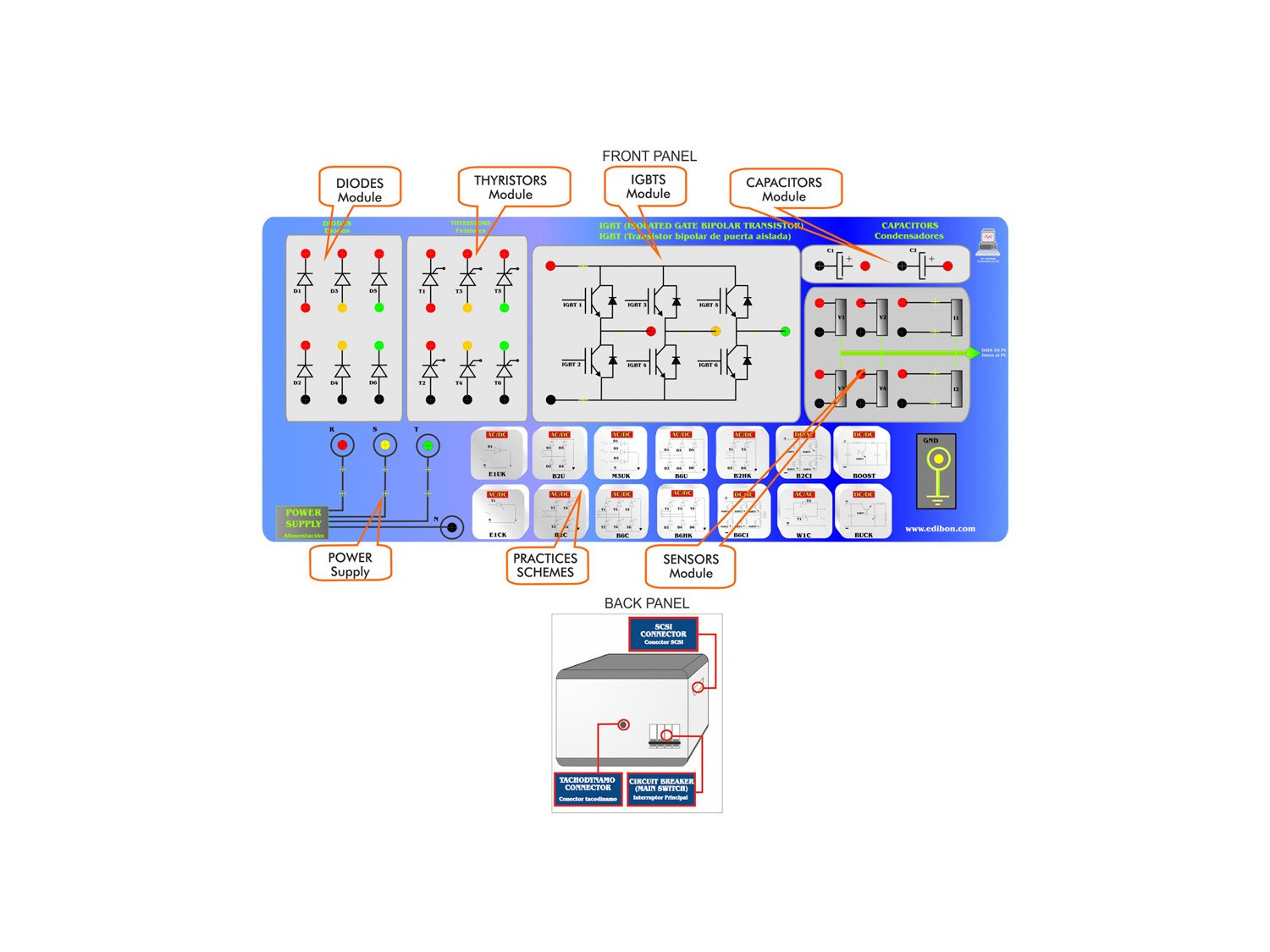

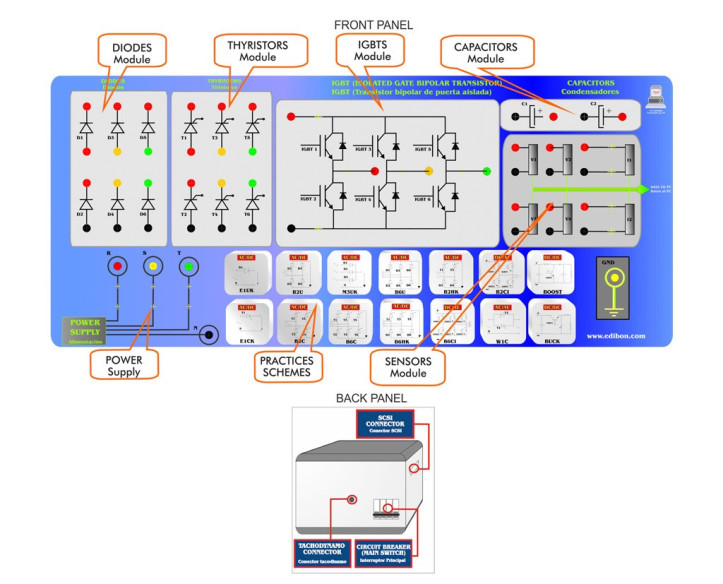

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF POWER ELECTRONICS (WITH IGBTS) - TECNEL

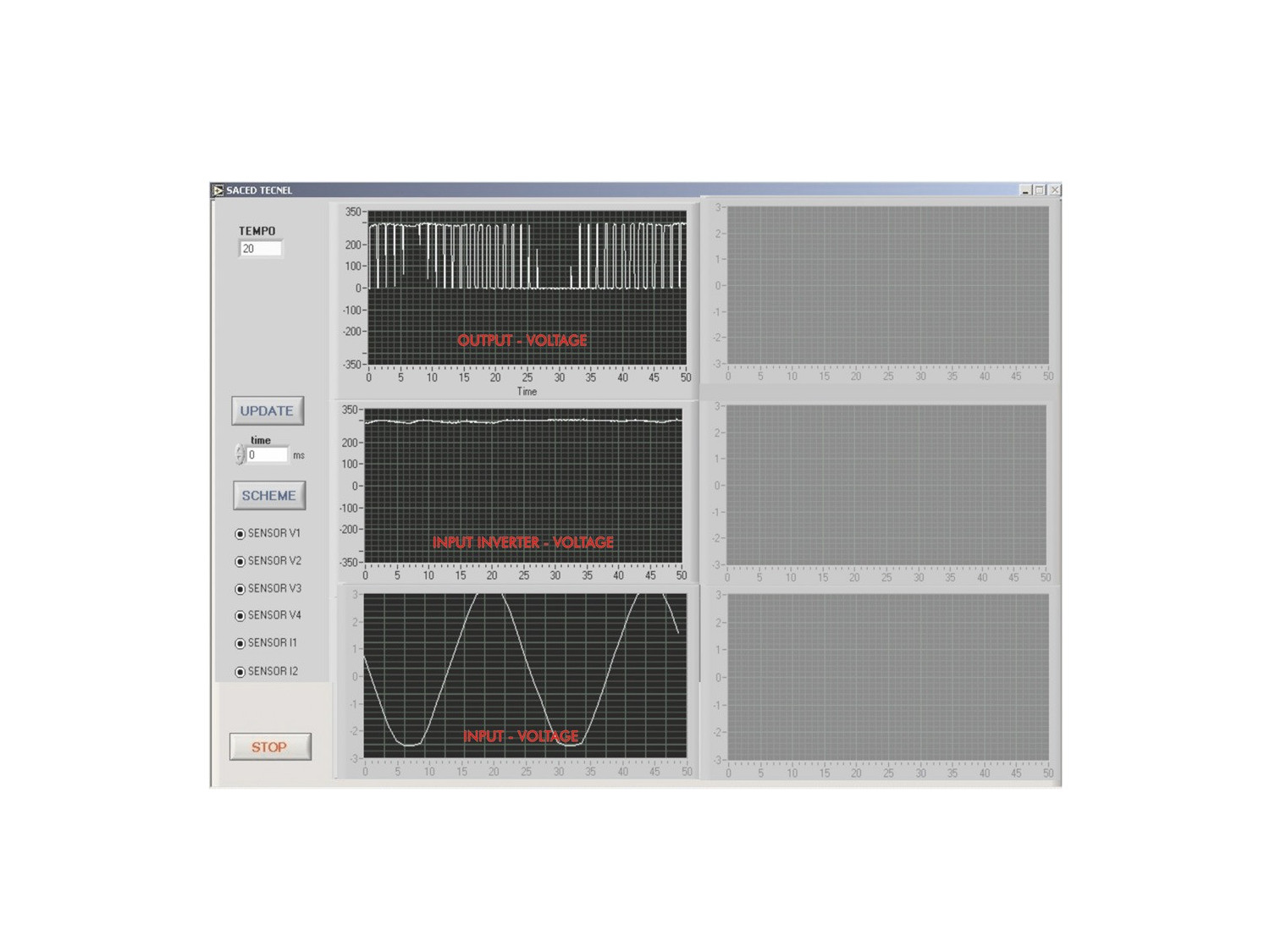

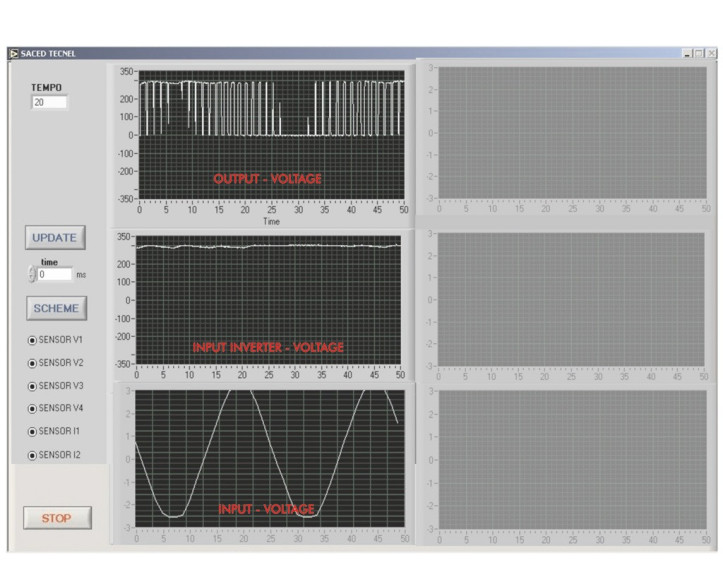

TECNEL/SOF. Software del equipo TECNEL. Pantalla principal

COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF POWER ELECTRONICS (WITH IGBTS) - TECNEL
COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF POWER ELECTRONICS (WITH IGBTS) - TECNEL
COMPUTER CONTROLLED TEACHING UNIT FOR THE STUDY OF POWER ELECTRONICS (WITH IGBTS) - TECNEL

SISTEMAS INNOVADORES

El Equipo para el Estudio de Electrónica de Potencia (con IGBTS), Controlado desde Computador (PC), "TECNEL", es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar Electrónica de Potencia. Permite a los estudiantes estudiar convertidores CA/CC, CC/CA, CC/CC, CA/CA.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
EMSK

KIT de Desarrollo para Simulación de Circuitos de EDIBON, Powered by NI LabVIEW™
ESN

EDIBON Scada-Net

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional
2HE
 Laboratorio de Electrónica para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

El Equipo para el Estudio de Electrónica de Potencia (con IGBTS), Controlado desde Computador (PC), "TECNEL", es un Equipo con Sistema de Control desde Computador y Adquisición de Datos diseñado para estudiar Electrónica de Potencia. Permite a los estudiantes estudiar convertidores CA/CC, CC/CA, CC/CC, CA/CA.

Basicalmente consiste en tres módulos de elementos de electrónica de potencia: diodos, tiristores e IGBTS.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Rectificador monofásico de media onda con carga R.
  2. Rectificador monofásico de media onda con carga R-L.
  3. Rectificador monofásico de media onda con carga R-L y con diodo DCL.
  4. Rectificador monofásico de onda completa.
  5. Rectificador trifásico no controlado de media onda.
  6. Rectificador trifásico no controlado de onda completa.
  7. Rectificador monofásico controlado de media onda.
  8. Rectificador monofásico controlado de onda completa.
  9. Rectificador monofásico controlado de onda completa.Alimentador de motor CC.
  10. Rectificador trifásico totalmente controlado de onda completa.
  11. Rectificador monofásico semi-controlado.
  12. Rectificador trifásico semi-controlado de onda completa.
  13. Chooper.
  14. Inversor monofásico de onda cuadrada.
  15. Inversor monofásico de fase desplazada.
  16. Inversor monofásico control PWM.
  17. Inversor trifásico. Control PWM con carga R y carga R-L.
  18. Inversor trifásico. Control PWM con motor de C.A.
  19. Reguladores alternos de carga R y carga R-L.
  20. Motor trifásico asíncrono con rotor en cortocircuito (jaula de ardilla).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES

Calidad

SERVICIO POSVENTA

Solicitar información
