SSM Equipo para el Estudio de Tensiones en una Membrana

7.1.6.- MECÁNICA DE ESTRUCTURAS 14.1.6.- MECÁNICA DE ESTRUCTURAS
UNIT TO STUDY STRESS ON A MEMBRANE - SSM

SISTEMAS INNOVADORES

El Equipo para el Estudio de Tensiones en una Membrana, "SSM", permite el estudio de las tensiones y deformaciones en un disco delgado bajo cargas de compresión.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

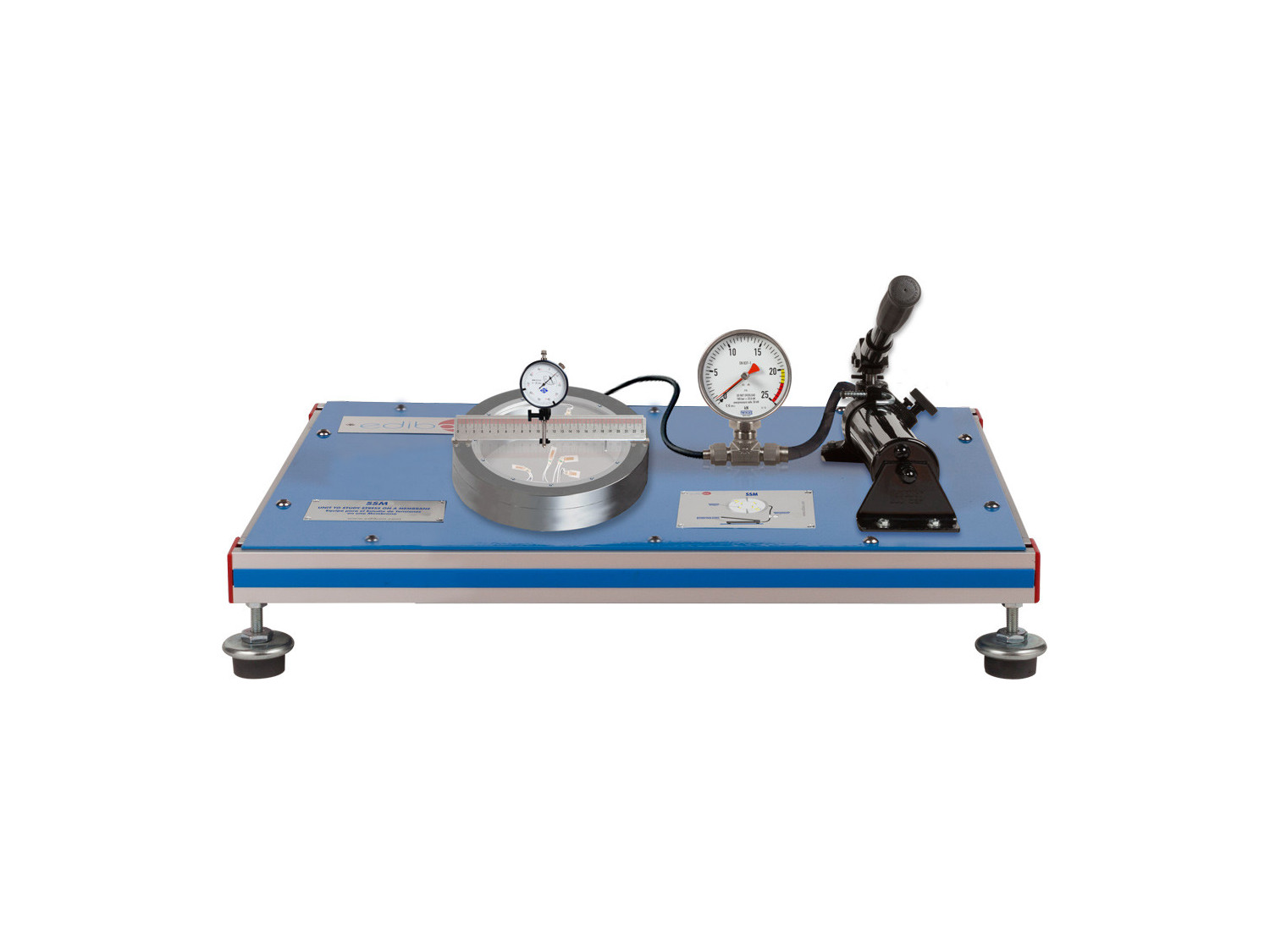

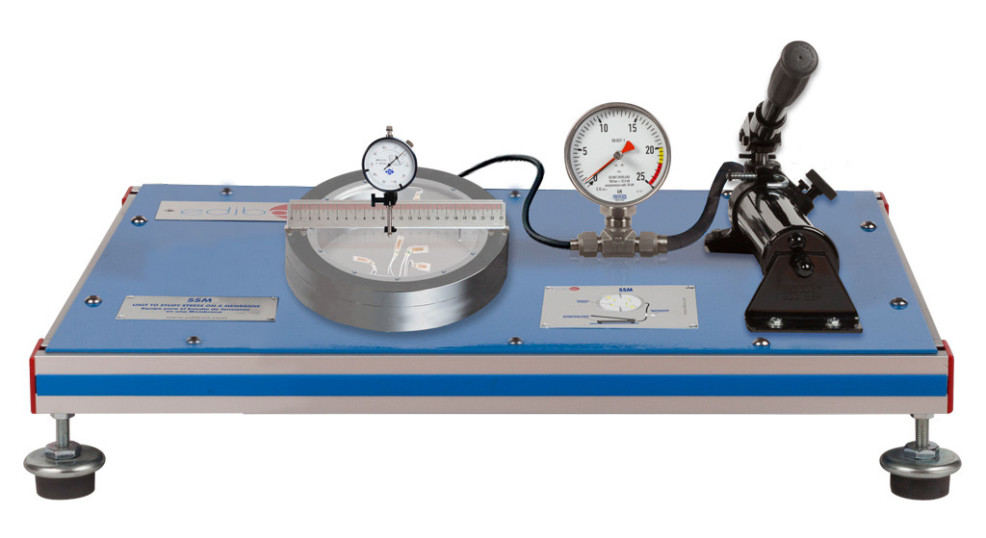

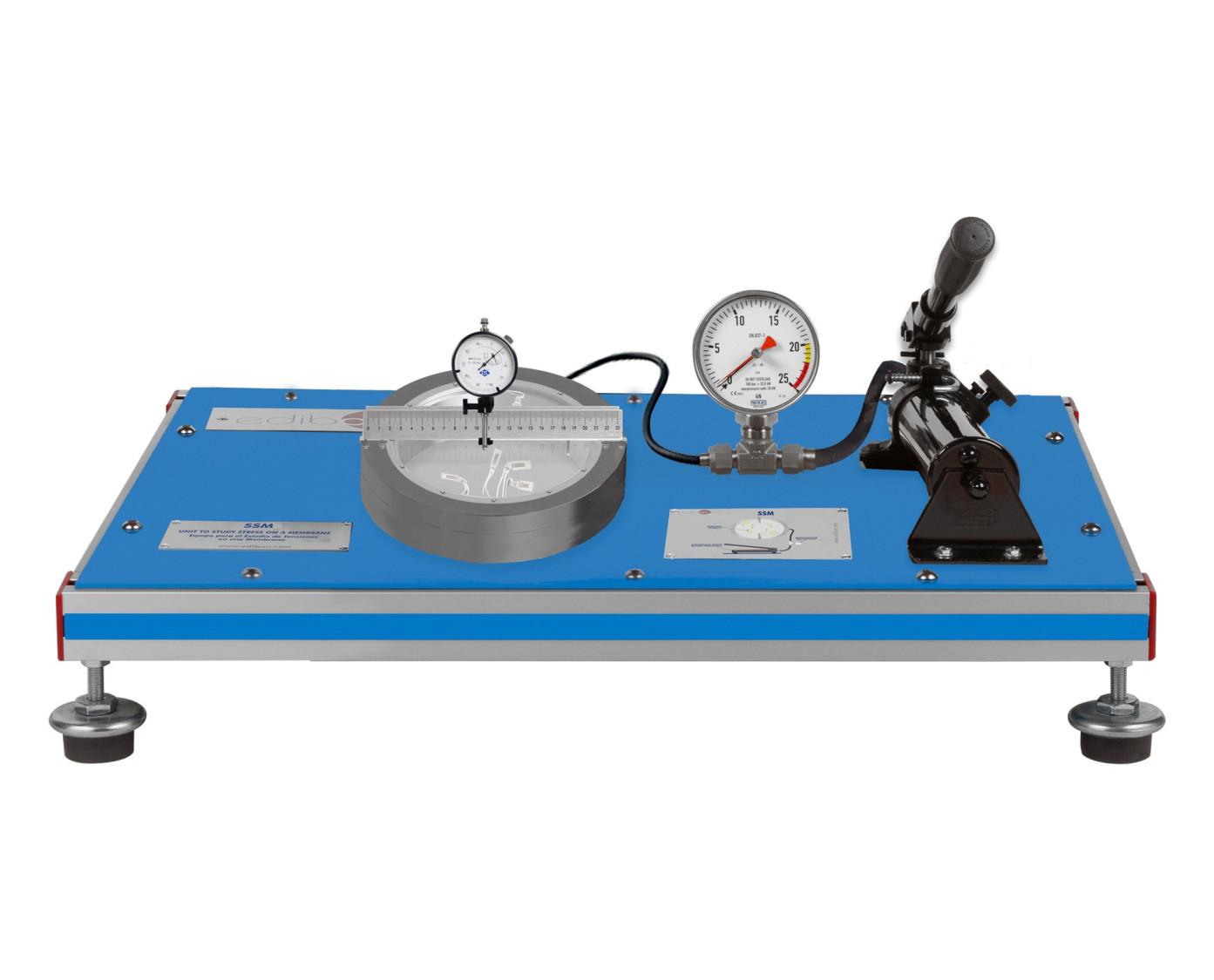

El Equipo para el Estudio de Tensiones en una Membrana, "SSM", diseñado por EDIBON permite el estudio de las tensiones y deformaciones en un disco delgado o membrana sometido a diferentes esfuerzos de compresión.

El elemento principal del equipo es un disco delgado o membrana que es sometido a presión y tiene ocho galgas extensométricas adheridas en su superficie que permiten el registro de las deformaciones producidas.

Un sistema hidráulico genera la presión por medio de un cilindro y un émbolo, y es medida mediante un manómetro.

Adicionalmente también es posible medir la flexión producida en el disco o membrana mediante un reloj comparador desplazable a lo largo de todo el disco delgado. La curvatura se puede medir en cualquier radio.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida de las tensiones radiales y tangenciales con galgas extensométricas.
  2. Medición de flexiones con reloj comparador.
  3. Cálculo de tensiones radiales y tangenciales a partir de las deformaciones medidas.
  4. Estudio de la dirección de la tensión principal.
  5. Estudio de deformación bajo aplicación de fuerza biaxial. Diagramas circulares Mohr.

Calidad

SERVICIO POSVENTA

Solicitar información
