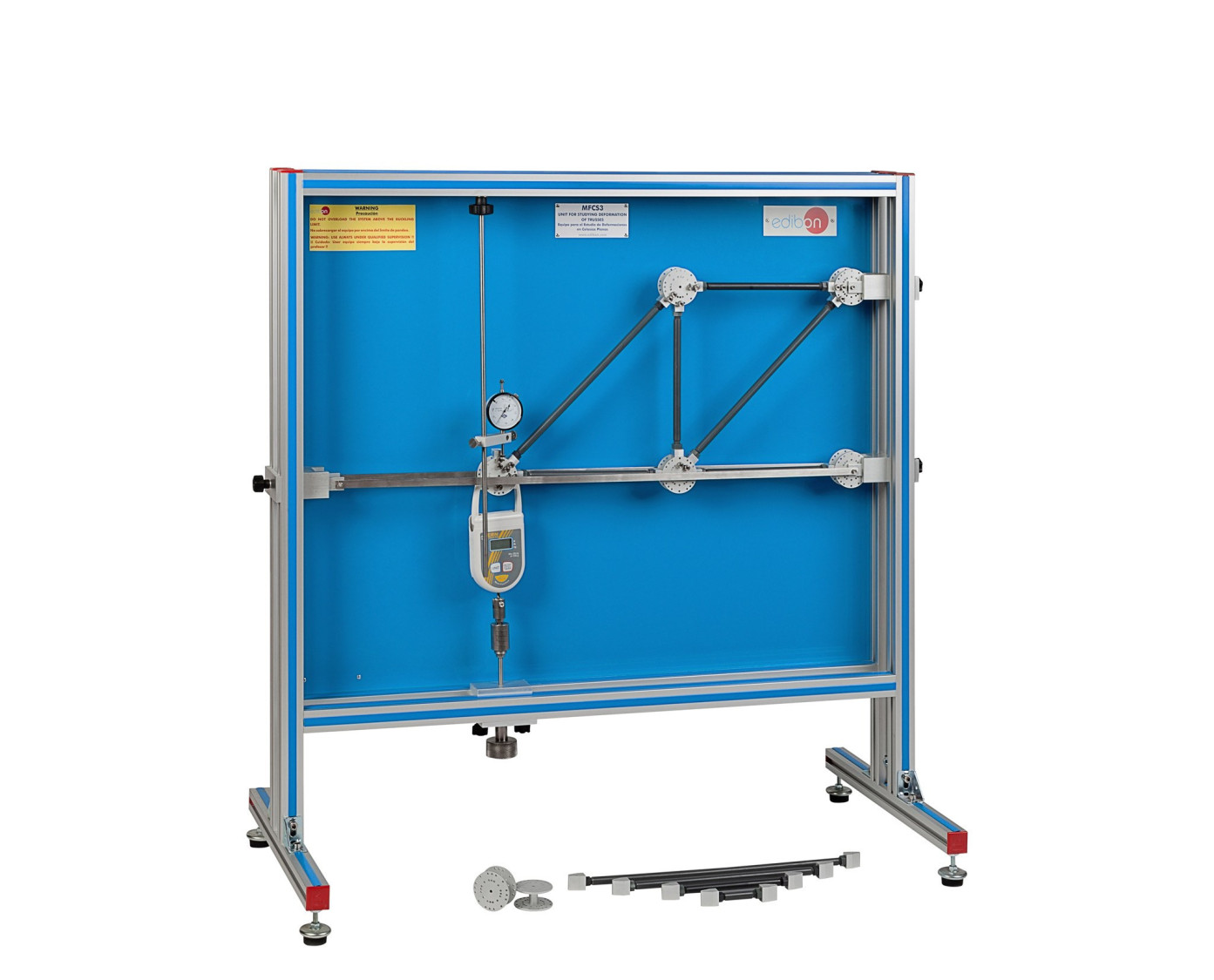

MFCS3 Equipo para Estudio de Deformación en Celosías

El Equipo para Estudio de Deformación en Celosías, "MFCS3", permite la medición de los esfuerzos en las barras en diversos tipos de celosías, y el estudio de la dependencia de la fuerza externa y la comparación de las fuerzas experimentales en las barras con métodos matemáticos como el método de las secciones, Ritter o el teorema de Castigliano.

El equipo consta de veintiuna barras de PVC (lo que permite observar perfectamente las deformaciones) de diferentes longitudes para formar diferentes estructuras de celosías.

Las barras trabajarán a tracción o compresión y se colocarán formando unidades triangulares de diferentes ángulos. Las barras pueden ser consideradas como ideales, ya que la fricción se desprecia y los nodos no transmiten momentos.

Para generar la fuerza externa, un dispositivo de aplicación de carga se unirá a uno de los discos de nodo. Este dispositivo incluye un medidor de fuerza dinamómetro, que se podrá montar en diferentes discos de nodo. El equipo incluye un reloj comparador para visualizar la deformación en cualquier nodo cuando sometemos la estructura a una fuerza externa.

El bastidor incluye tres soportes, dos de ellos para crear los apoyos en dos de los discos de nodo de la estructura y otro para poder colocar los rigidizadores para evitar el pandeo de la estructura.

Se podrá demostrar el teorema de Castigliano para el cálculo de la deformación por métod energéticos.
