Descripción General

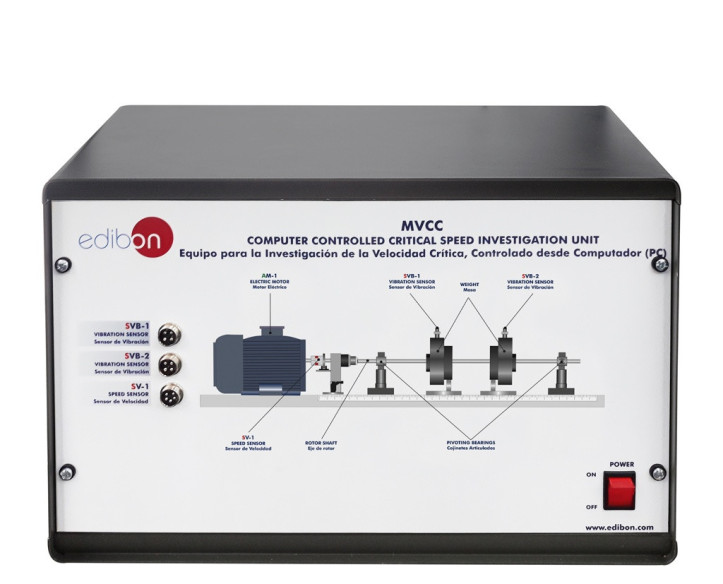

Con el Equipo para la Investigación de la Velocidad Crítica, Controlado desde Computador (PC), "MVCC", es posible demostrar claramente fenómenos presentes en los sistemas mecánicos como la forma de vibración, el autocentrado y la resonancia en ejes rotativos.

El funcionamiento del equipo "MVCC" comienza con la puesta en marcha de un motor de velocidad variable controlado desde el computador (PC). Al aumentar la potencia entregada, el motor girará más rápido y un eje acoplado elásticamente al motor vibrará con mayor o menor amplitud.

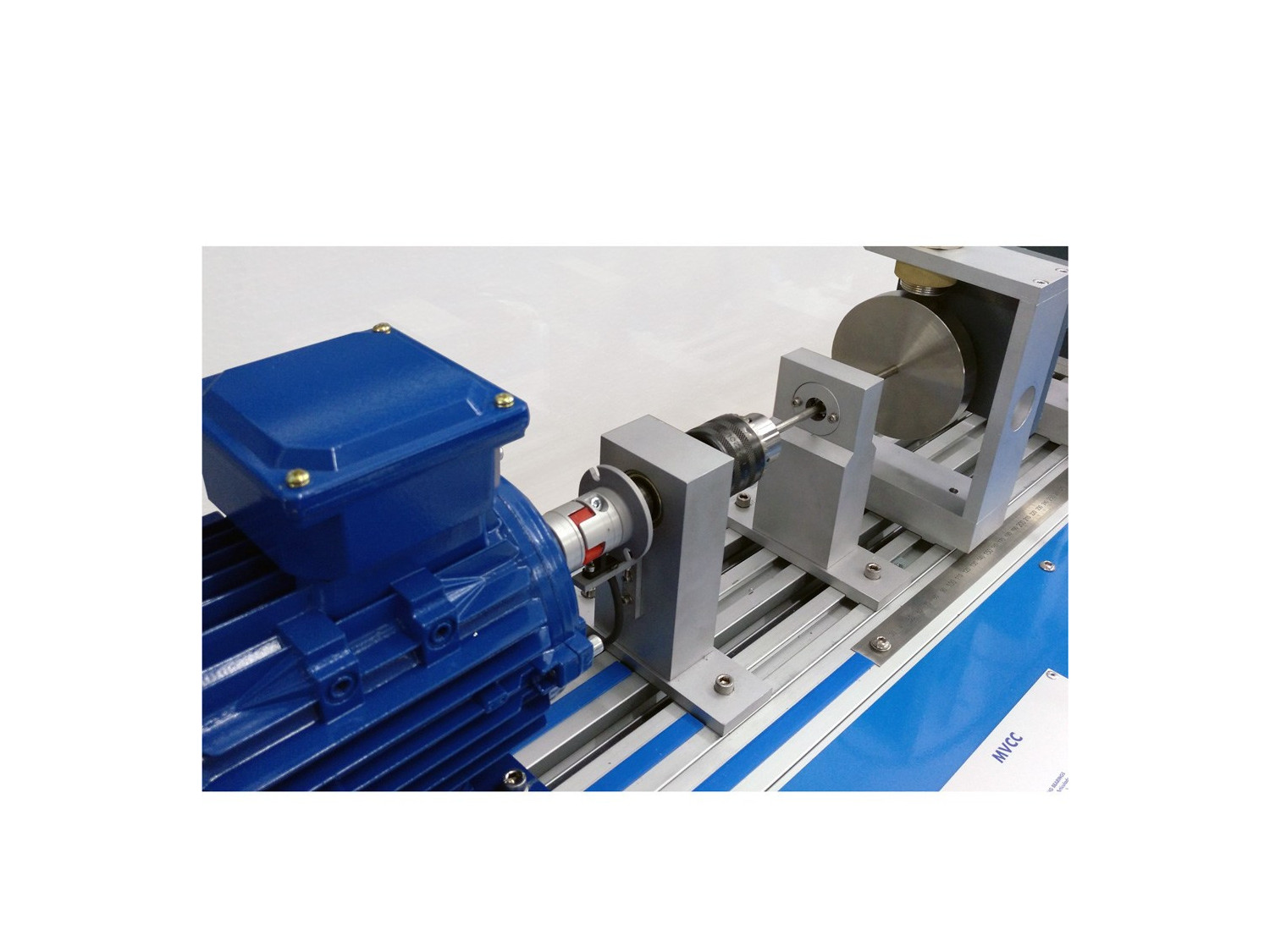

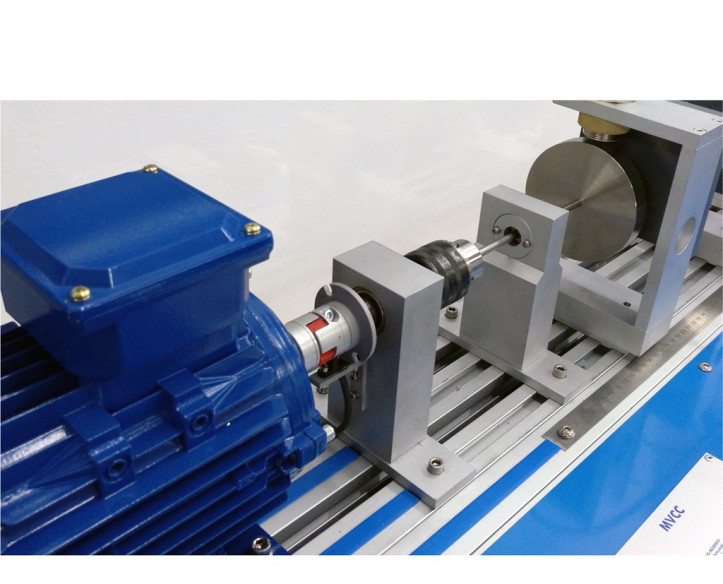

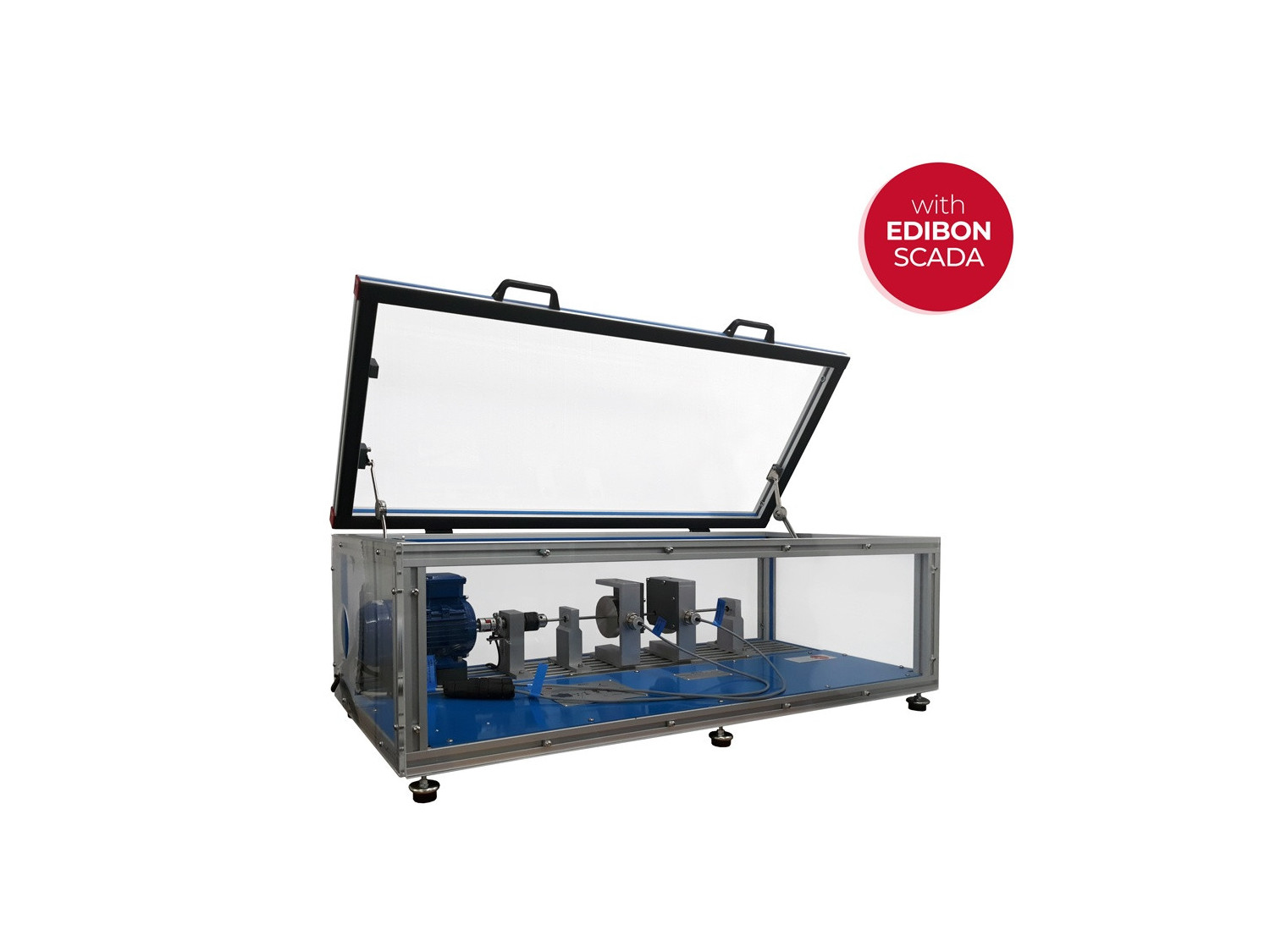

El giro del motor se transmite a través de un acoplamiento elástico a un apoyo fijo con un mandril. De este apoyo, se transmite el giro al eje fijado.

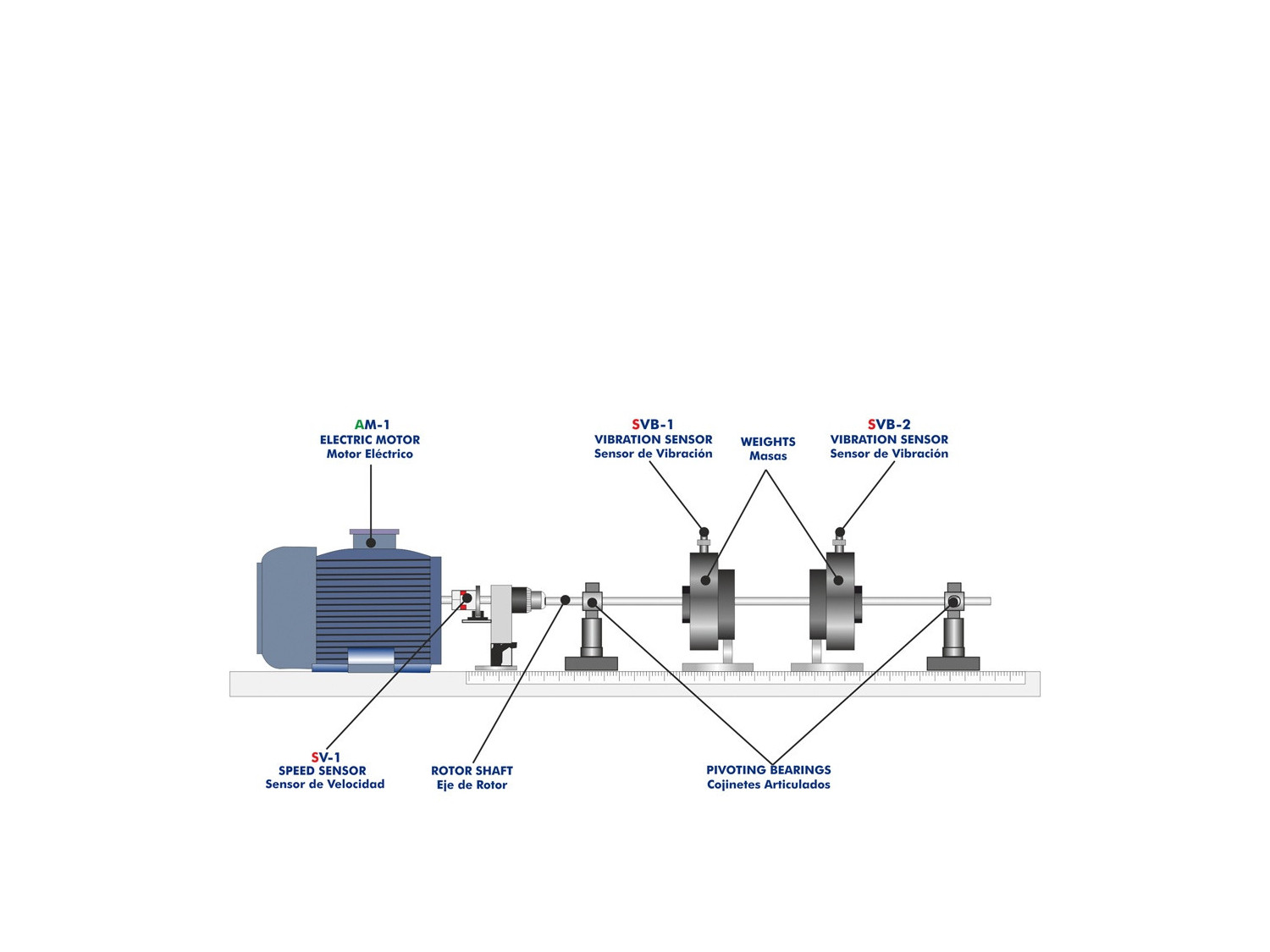

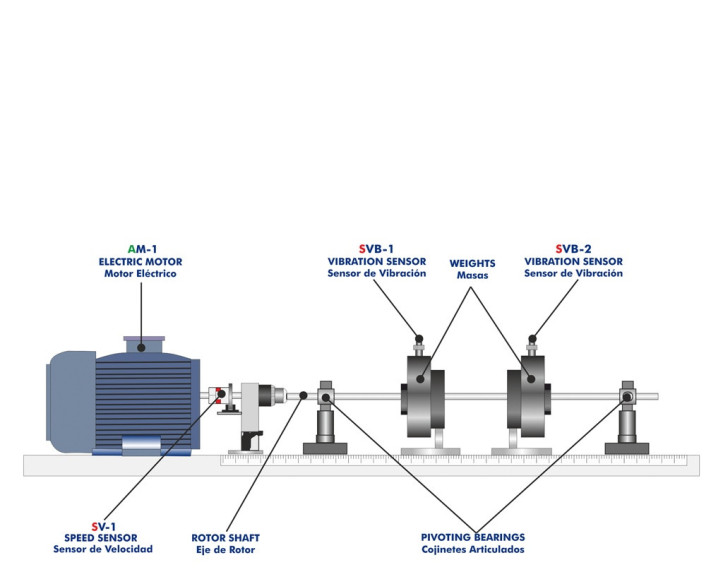

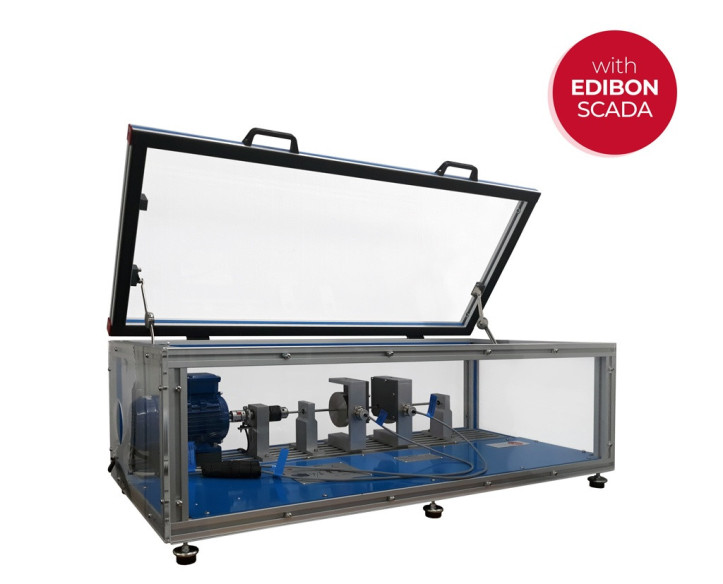

A lo largo del eje se colocan diferentes apoyos y una o dos masas que permiten determinar unas condiciones u otras. Se incluyen dos cojinetes articulados que pueden colocarse en cualquier punto a lo largo del eje.

Las vibraciones son recogidas por dos sensores de desplazamiento. Ambos se pueden colocar en ángulo recto entre si, permitiendo la representación del movimiento del eje rotor en función a una reducción completa. También se pueden colocar en las dos masas y así medir la forma natural del eje rotor en vibración.

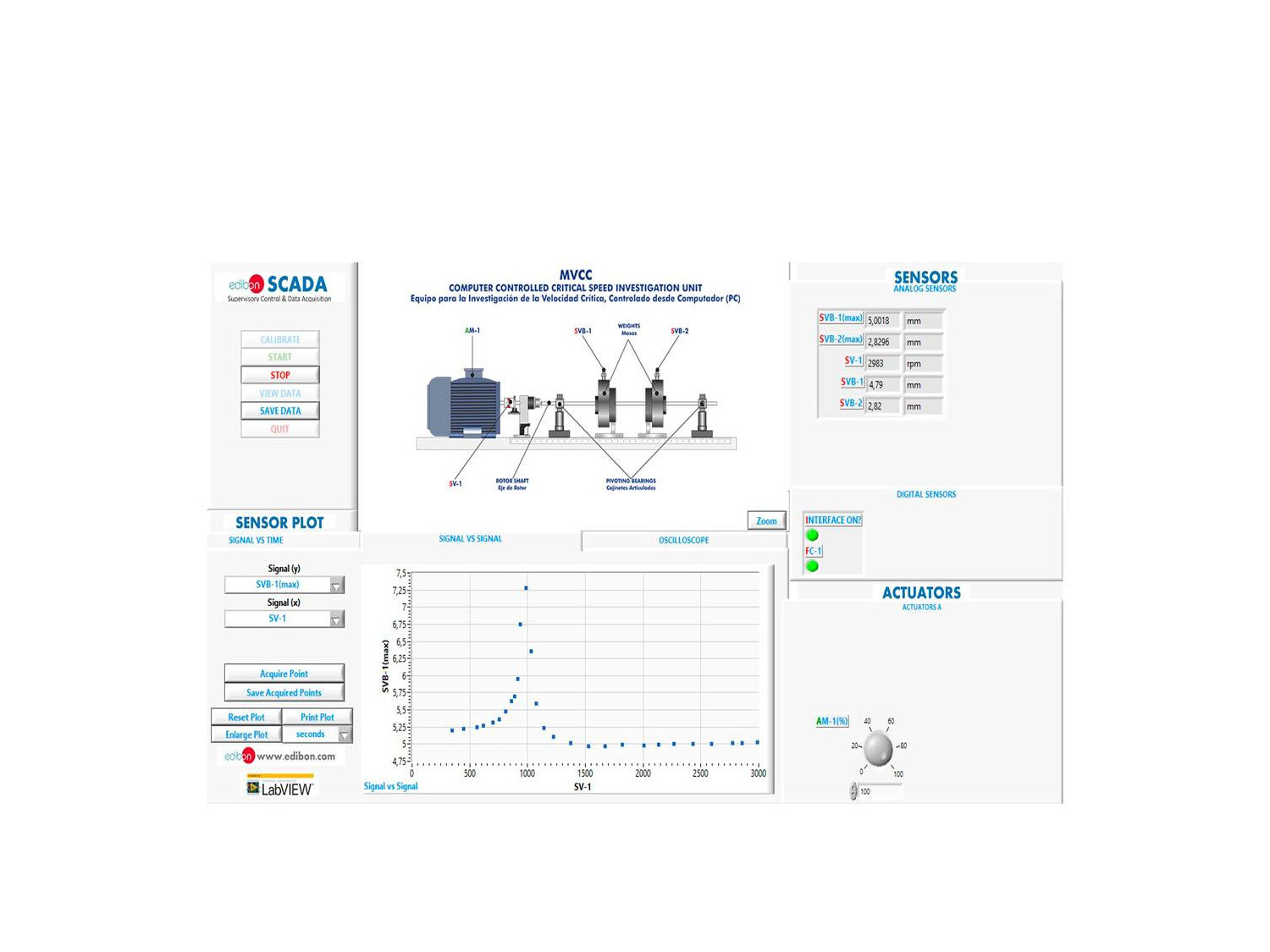

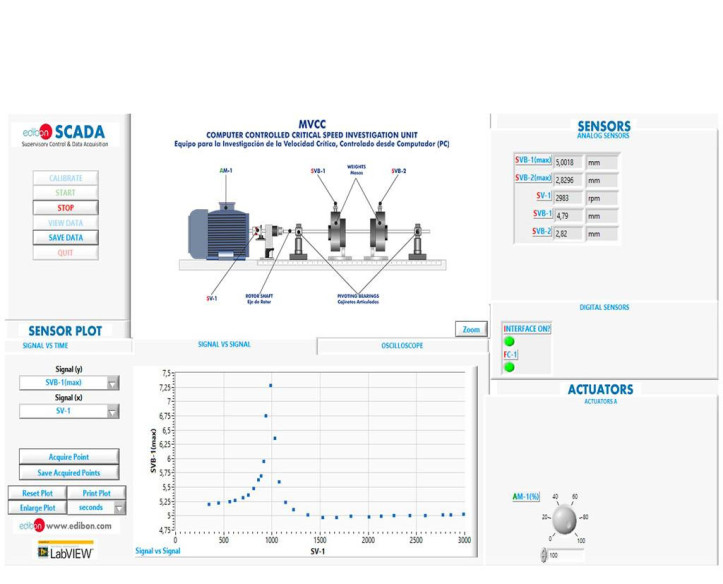

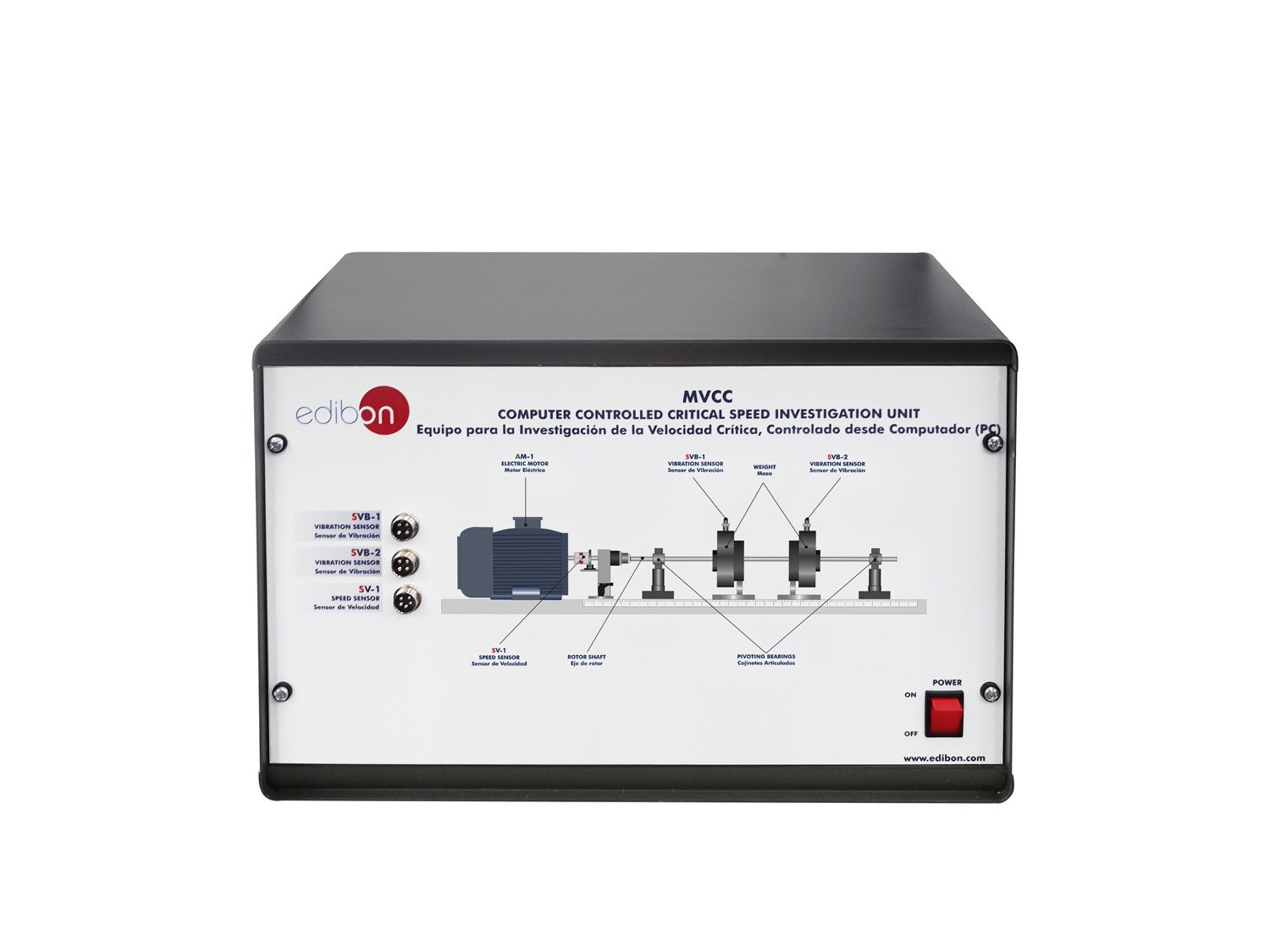

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de las oscilaciones de flexión en un eje de rotor con carga simple a diferentes velocidades.
  2. Estudio de la velocidad crítica en un eje de rotor con carga simple.
  3. Estudio de la velocidad crítica en un eje con carga doble.
  4. Estudio de la velocidad crítica en un eje con carga en voladizo.
  5. Estudio de las vibraciones de un eje de rotor en osciloscopio.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Demostración de giro básico en un eje.
  2. Estudio de resonancia en un eje de rotor.
  3. Estudio del centrado automático de un eje de rotor.
  4. Calibración de los sensores.
  5. Varios alumnos pueden visualizar simultáneamente los resultados.Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  6. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  7. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  8. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  9. Este equipo puede usarse para realizar investigación aplicada.
  10. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  11. Control del proceso del equipo MVCC a través de la interface de control, sin el computador.
  12. Visualización de todos los valores de los sensores usados en el proceso del equipo MVCC.
