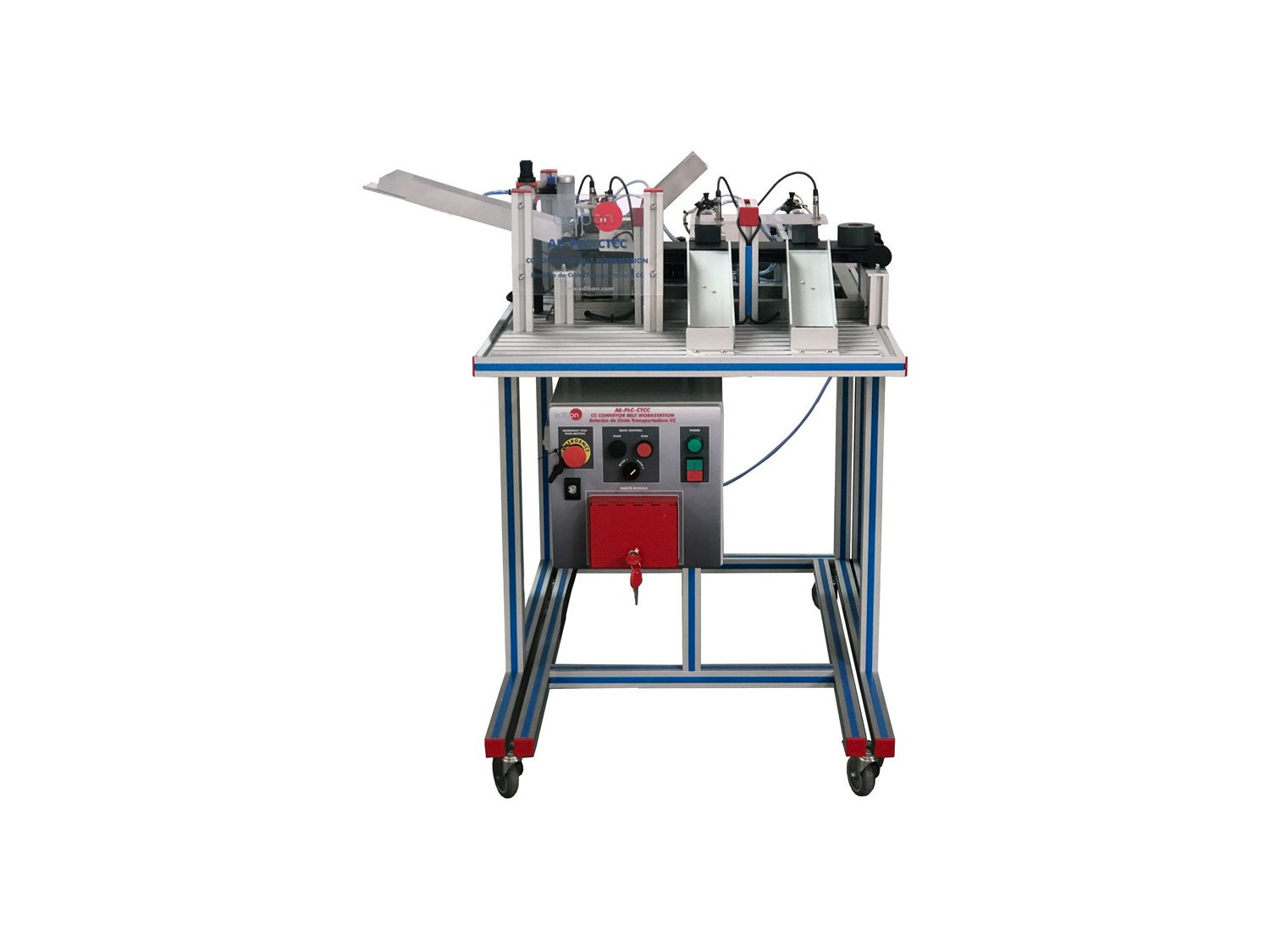

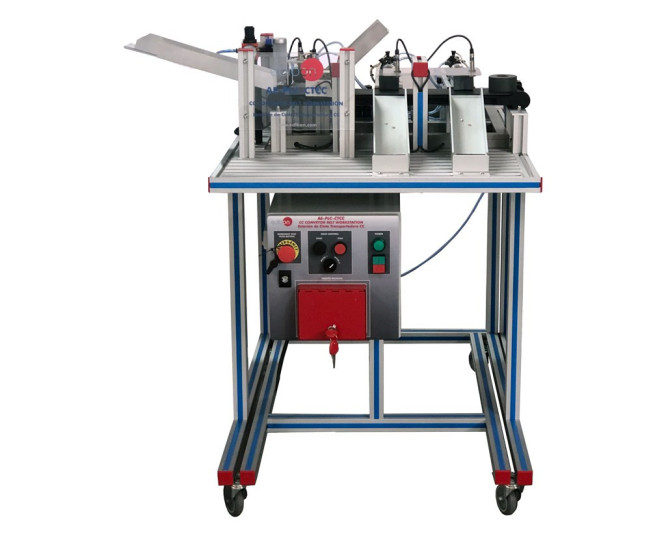

AE-PLC-CTCC Estación de Cinta Transportadora de CC

La Estación de Cinta Transportadora de CC, "AE-PLC-CTCC", explora el manejo de sistemas de transporte de CC, incluida la clasificación de piezas. Cuenta con componentes industriales como PLC, sensores, etc., lo que permite controlar un sistema de banda transportadora de CC automático con capacidades de clasificación.

El "AE-PLC-CTCC" es un sistema de cinta transportadora de corriente continua controlado por un PLC que verifica el material de las piezas entrantes para clasificarlas en dos salidas diferentes.

El "AE-PLC-CTCC" está compuesto por una cinta transportadora, cuatro sensores de presencia, un posicionador de motor, un controlador de motor de corriente continua y un motor de corriente continua para un control completo del transporte.

La estación "AE-PLC-CTCC" ha sido diseñada como un sistema modular para facilitar la comprensión.

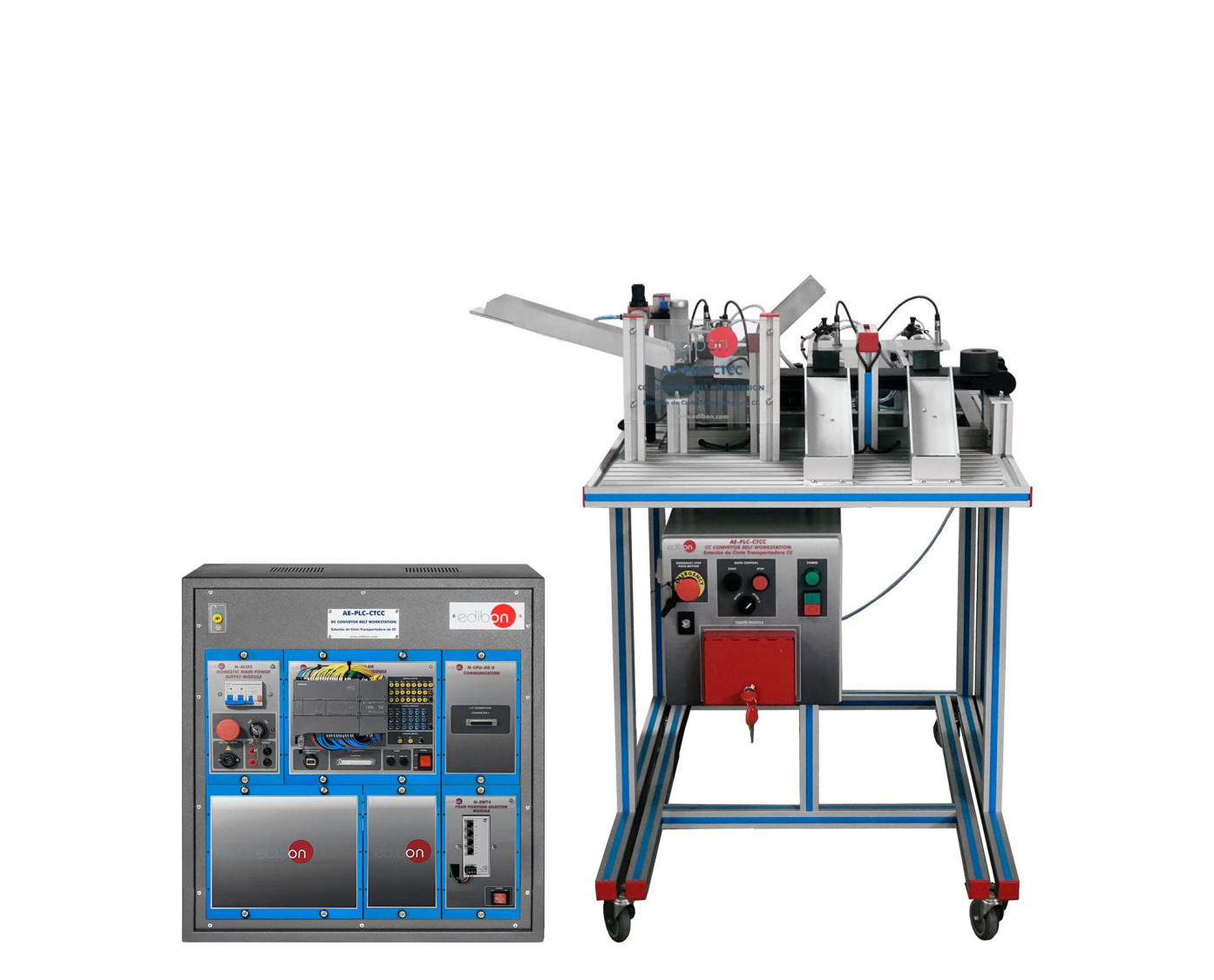

Los principales componentes son:

• El PLC: está compuesto por la unidad de CPU y todos los módulos adicionales necesarios para realizar un funcionamiento correcto de la estación de trabajo.
• El Panel de Control: con botones de inicio/parada, botón de parada de emergencia, botón de reinicio, indicadores luminosos para mostrar el estado actual del proceso, etc.
• El Circuito Neumático: contiene las válvulas solenoides necesarias, los componentes de presión, los filtros y reguladores para garantizar el funcionamiento apropiado del equipo.

La Estación de Trabajo: está compuesta por componentes industriales reales utilizados por los sistemas de mesa giratoria como sensores de láminas, sensores de presencia, motor de CC, sensores inductivos, mesa giratoria con 8 posiciones, etc.

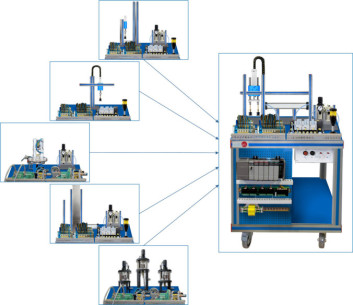

La estación "AE-PLC-CTCC" puede funcionar sola y/o en conjunto con otras estaciones de trabajo para formar un Sistema de Fabricación Flexible (*).

* La lista de productos de sistemas de fabricación flexible está disponible en el área de "6.-MECATRÓNICA, AUTOMATIZACIÓN Y COMPUMECHATRÓNICA".

El circuito neumático y la estación de trabajo se distribuyen en las siguientes secciones:

• Sistema de Tratamiento de Aire: contiene un bloque de filtro-regulador con trampa de agua y válvula de cierre para controlar la entrada de presión de aire al equipo. Contiene un manómetro de doble escala para visualizar el nivel de presión suministrado al equipo.
• Sección de Alimentación de Piezas: contiene una rampa con pendiente para suministrar piezas al sistema. Las piezas son suministradas al equipo una a una por medio de un cilindro de doble efecto. Las dos entradas del cilindro de doble efecto disponen cada una de una válvula de caudal de aire ajustable con derivación para regular la velocidad del cilindro.
• Sección de Verificación de Piezas: está diseñado para detectar si las piezas suministradas al equipo son de metal o de PVC. El módulo de verificación de piezas comprueba esta característica para una posterior clasificación de las piezas no deseadas. Esta verificación se realiza mediante un sensor inductivo.
• Sección de Desplazamiento de Piezas: el desplazamiento de las piezas se realiza mediante una cinta transportadora con un motor DC a la zona de clasificación.
• Sección de Clasificación de Piezas: está diseñado para clasificar las piezas de distinto material, si la pieza es de metal, el primer cilindro de clasificación se activa y la pieza se almacenará en la zona de piezas metálicas, y si la pieza es de PVC, el segundo cilindro de clasificación se activa y la pieza se almacenará en la zona de piezas de PVC. El cilindro de clasificación es cilindro de doble efecto. Las dos entradas del cilindro de doble efecto disponen cada una de una válvula de caudal de aire ajustable con derivación para regular la velocidad del cilindro.
• Torre de Señalización: contiene luces led verde, amarilla y roja para indicar el estado del sistema.
• Bloque de Electroválvulas: es un bloque distribuidor de válvulas neumáticas con tres electroválvulas, dos de las cuales funcionan como electroválvulas 5/2 monoestables y dos como electroválvulas 5/2 biestables.
• Bloque de Terminales Eléctricos: contiene todas las señales del equipo accesibles e identificadas, para comprobar el equipo manualmente. El bloque de terminales eléctricos dispone de un terminal codificado por colores para ayudar al usuario a identificar el tipo de cada señal, y además contiene el nombre de cada señal.
