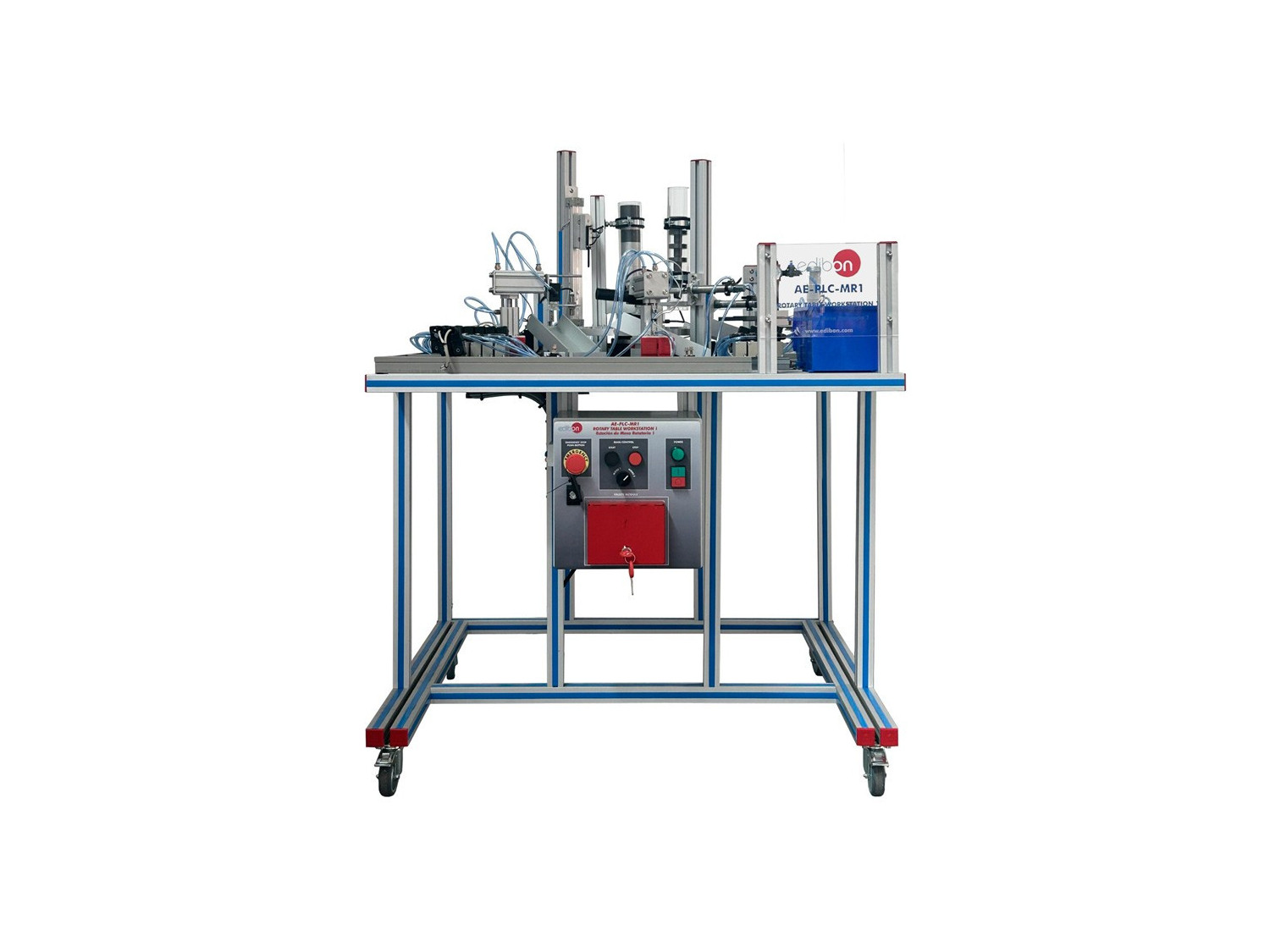

AE-PLC-MR1 Estación de Mesa Rotatoria: Alimentación, Control de Calidad y Montaje (estudio dimensional)

La Estación de Mesa Rotatoria: Alimentación, Control de Calidad y Montaje (estudio dimensional), "AE-PLC-MR1", ha sido diseñada por EDIBON para estudiar sistemas automáticos de mesa giratoria para montaje, control de calidad y alimentación de piezas. Integra un diseño modular con PLC, circuito neumático y sensores industriales. Compatible con sistemas de fabricación flexible.

El "AE-PLC-MR1" es una mesa giratoria automática con un sistema de alimentación, control de calidad y montaje integrado en ella. El "AE-PLC-MR1" tiene un almacenamiento vertical, el sistema proporciona piezas una por una a la mesa giratoria, luego, un sistema de control de calidad verifica que la pieza tenga las dimensiones y el material correctos. Finalmente, si la pieza es apropiada, se monta con tapa. Si la pieza no tiene las dimensiones o el material correctos, es descartada por la mesa giratoria.

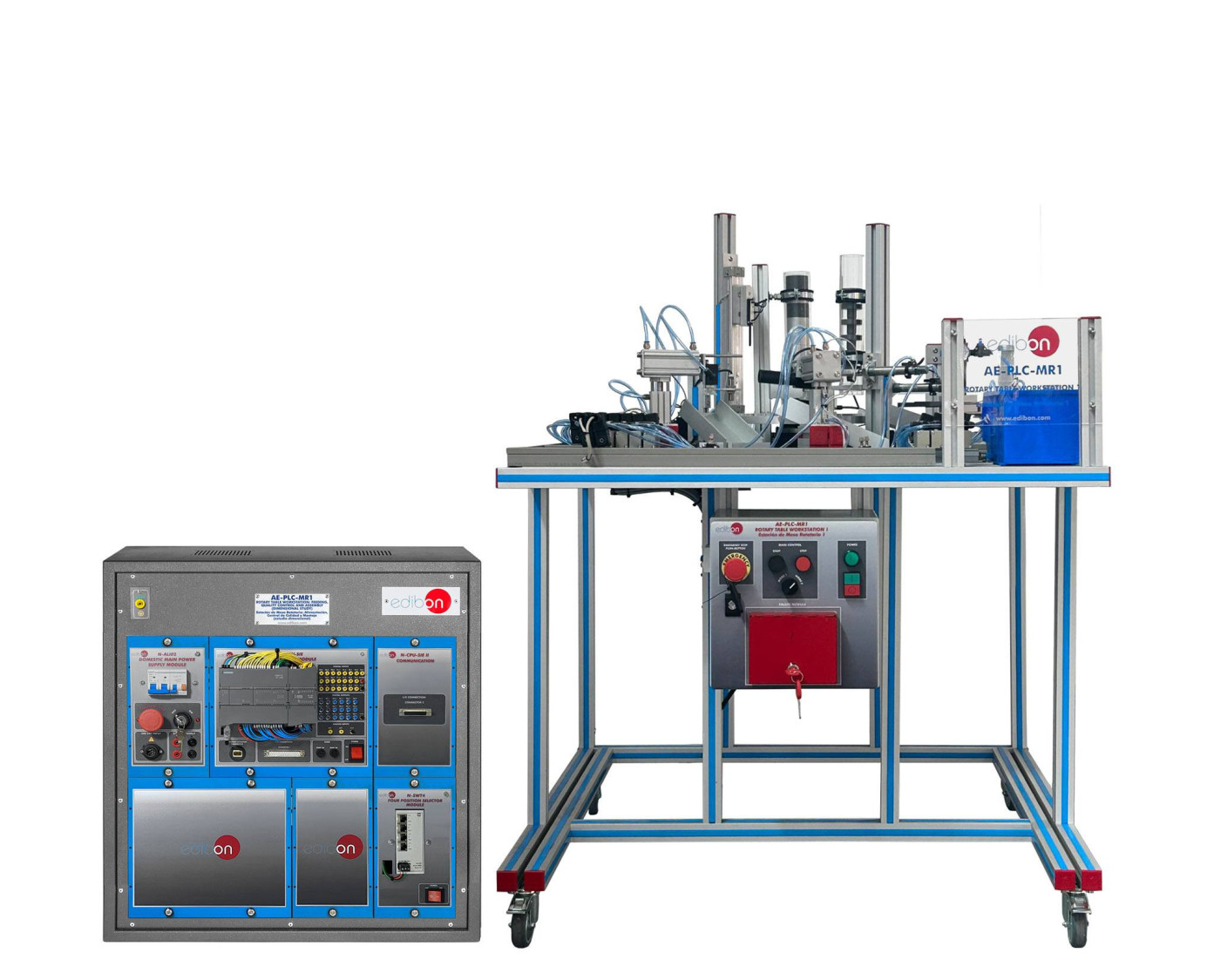

La estación "AE-PLC-MR1" está diseñada como un sistema modular para facilitar su comprensión.

Los principales componentes son:

• El PLC: está compuesto por la unidad de CPU y todos los módulos adicionales necesarios para realizar un funcionamiento correcto de la estación de trabajo.
• El Panel de Control: con botones de inicio/parada, botón de parada de emergencia, botón de reinicio, indicadores luminosos para mostrar el estado actual del proceso, etc.
• El Circuito Neumático: contiene las válvulas solenoides necesarias, los componentes de presión, los filtros y reguladores para garantizar el funcionamiento apropiado del equipo.
• La Estación de Trabajo: está compuesta por componentes industriales reales utilizados por los sistemas de mesa giratoria como sensores de láminas, sensores de presencia, motor de CC, sensores inductivos, mesa giratoria con 8 posiciones, etc.

El "AE-PLC-MR1" es una estación independiente que puede funcionar sola y/o en conjunto con otras estaciones de trabajo para formar un Sistema de Fabricación Flexible (*) completo.

*La lista de productos de sistemas de fabricación flexible está disponible en el área "6.-MECATRÓNICA, AUTOMATIZACIÓN Y COMPUMECATRÓNICA".

El circuito neumático y la estación de trabajo se distribuyen en las siguientes secciones:

• Sistema de Tratamiento de Aire: contiene un bloque de filtro-regulador con trampa de agua y válvula de cierre para controlar la entrada de presión de aire al equipo. Contiene un manómetro de doble escala para visualizar el nivel de presión suministrado al equipo.
• Sección de Alimentación de Piezas: contiene el almacenamiento vertical para almacenar las piezas. Las piezas son suministradas al equipo una a una por medio de un cilindro de doble efecto. Las dos entradas del cilindro de doble efecto disponen cada una de una válvula de caudal de aire ajustable con derivación para regular la velocidad del cilindro.
• Sección de Desplazamiento de Piezas: es una mesa giratoria diseñada para desplazar las piezas de entrada a las zonas de verificación y de clasificación. La mesa está alimentada con un motor DC que incluye encoder y freno.
• Sección de Verificación de Piezas: está diseñado para detectar si las piezas suministradas al equipo tienen o no un agujero en el centro, si el material de las piezas es de metal o de PVC. El módulo de verificación de piezas comprueba estas características para una posterior clasificación de las piezas no deseadas. Estas verificaciones se realizan mediante sensores de altura e inductivos.
• Sección de Clasificación de Piezas: está diseñado para clasificar las piezas, si la pieza no es de la característica deseada, la ventosa telescópica de clasificación se activa y la pieza se almacenar en la zona de clasificación de piezas no deseadas, y si la pieza es de la característica deseada, la pinza o el actuador rotario de clasificación se activa y la pieza se almacenará en la zona de piezas buenas.
• Torre de Señalización: contiene luces led verde, amarilla y roja para indicar el estado del sistema.
• Bloque de Electroválvulas: es un bloque distribuidor de válvulas neumáticas con doce electroválvulas, dos de las cuales funcionan como electroválvulas 3/2 monoestables, seis como electroválvulas 5/2 monoestables, y cuatro como electroválvulas 5/2 biestables.
• Bloque de Terminales Eléctricos: contiene todas las señales del equipo accesibles e identificadas, para comprobar el equipo manualmente. El bloque de terminales eléctricos dispone de un terminal codificado por colores para ayudar al usuario a identificar el tipo de cada señal, y además contiene el nombre de cada señal.
