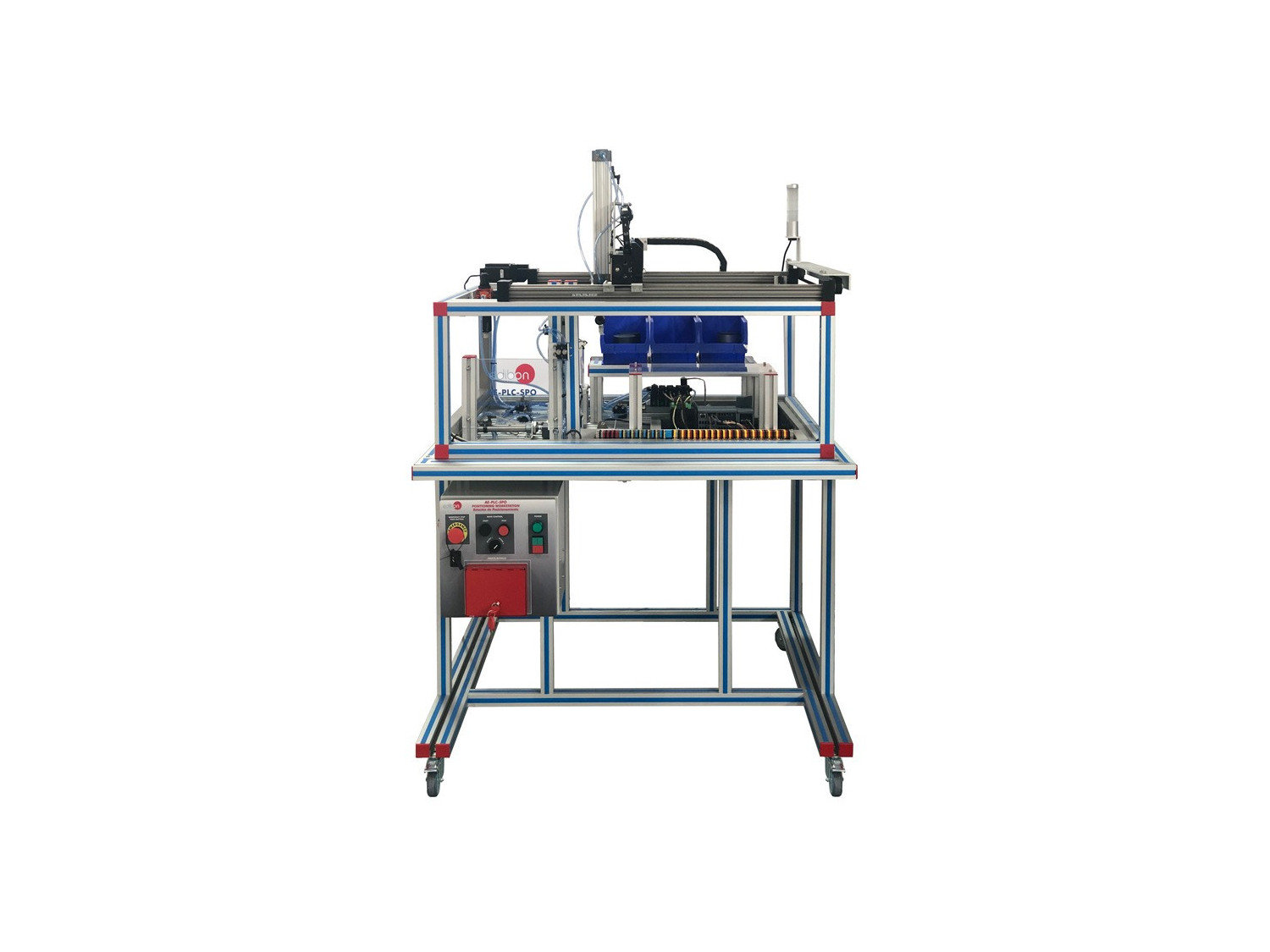

AE-PLC-SLB Estación de Selección de Bolas

La Estación de Selección de Bolas, "AE-PLC-SLB", diseñada por EDIBON, permite el estudio de los mecanismos de clasificación de bolas utilizando PLC, componentes neumáticos y sensores industriales. Facilita la comprensión de los procesos de posicionamiento, almacenamiento y clasificación.

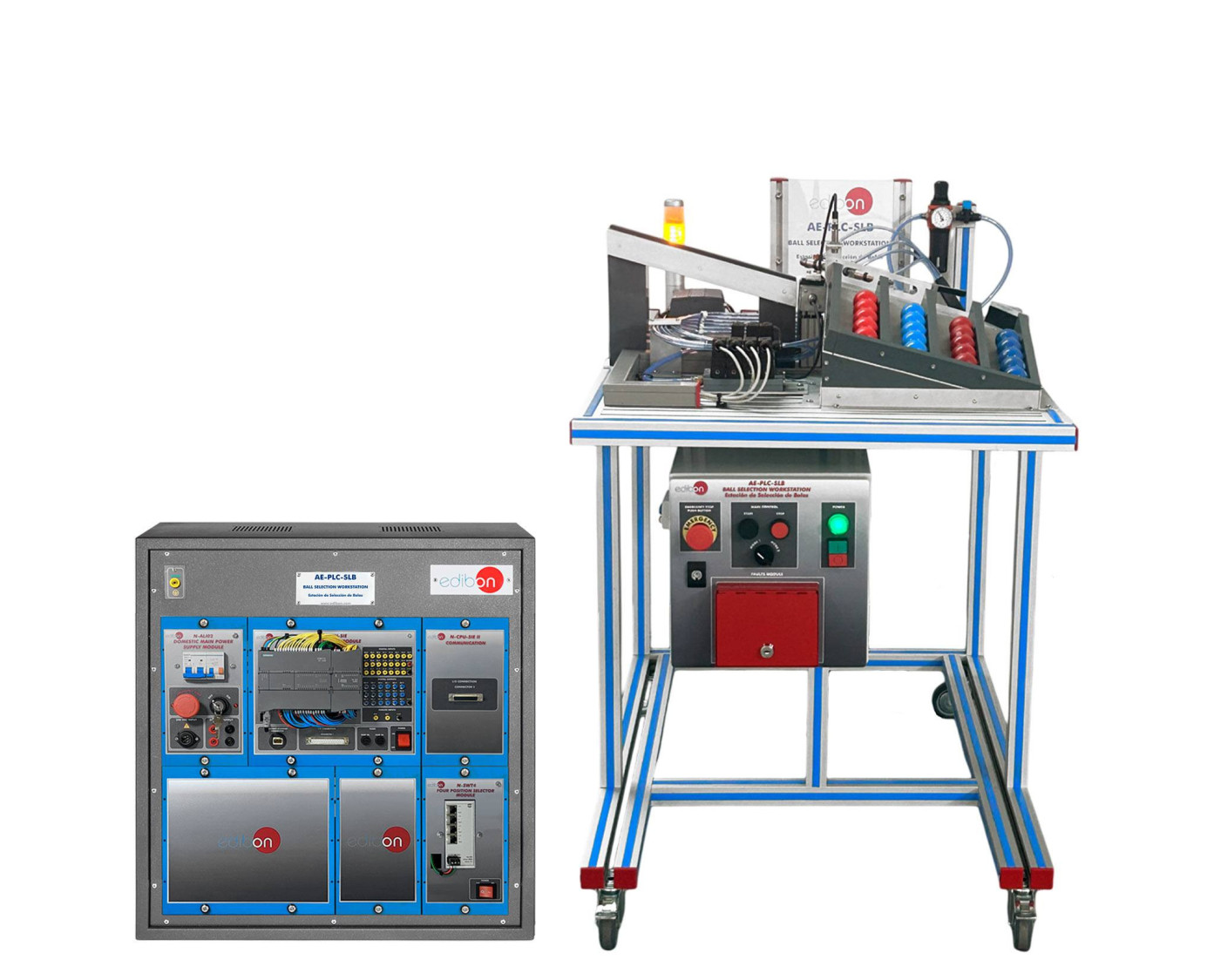

La "AE-PLC-SLB" es un sistema de selección de bolas controlado por un PLC. La estación detecta las bolas que llegan a la posición de recolección y, según el color y el material, un cilindro guía las bolas al contenedor correcto. El sistema está equipado con diferentes sensores para identificar las bolas.

La estación "AE-PLC-SLB" está diseñada como un sistema modular para facilitar su comprensión.

Los principales componentes son:

• El PLC: está compuesto por la unidad de CPU y todos los módulos adicionales necesarios para realizar un funcionamiento correcto de la estación de trabajo.
• El Panel de Control: con botones de inicio/parada, botón de parada de emergencia, botón de reinicio, indicadores luminosos para mostrar el estado actual del proceso, etc.
• El Circuito Neumático: contiene las válvulas solenoides necesarias, los componentes de presión, los filtros y reguladores para garantizar el funcionamiento apropiado del equipo.
• La Estación de Trabajo: está compuesta por componentes industriales reales utilizados por los sistemas de mesa giratoria como sensores de láminas, sensores de presencia, motor de CC, sensores inductivos, mesa giratoria con 8 posiciones, etc.

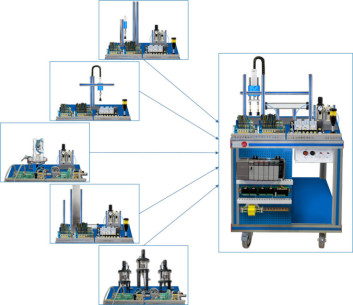

El "AE-PLC-SLB"p es una estación independiente que puede funcionar sola y/o en conjunto con otras estaciones de trabajo para formar un Sistema de Fabricación Flexible (*) completo.

La lista de productos de sistemas de fabricación flexible está disponible en el área "6.-MECATRÓNICA, AUTOMATIZACIÓN Y COMPUMECATRÓNICA".*

El circuito neumático y la estación de trabajo se distribuyen en las siguientes secciones:

• Sistema de Tratamiento de Aire: contiene un bloque de filtro-regulador con trampa de agua y válvula de cierre para controlar la entrada de presión de aire al equipo. Contiene un manómetro de doble escala para visualizar el nivel de presión suministrado al equipo.
• Sección de Alimentación de Piezas: contiene una rampa con pendiente para almacenar las piezas. Las piezas son suministradas al equipo una a una por medio de un cilindro de doble efecto. Las dos entradas del cilindro de doble efecto disponen cada una de una válvula de caudal de aire ajustable con derivación para regular la velocidad del cilindro.
• Sección de Verificación de Piezas: está diseñado para detectar si las piezas suministradas al equipo son de color rojo o azul y si son de metal o de madera. El módulo de verificación de piezas comprueba estas características para una posterior clasificación de las piezas de forma ordenada.
• Sección de Clasificación de Piezas: está diseñado para clasificar las piezas, las cuatro piezas de distintas características se clasificarán en cuatro almacenajes mediante la activación de tres actuadores. Los tres actuadores de clasificación son de doble efecto disponen cada una de una válvula de caudal de aire ajustable con derivación y válvula antirretorno pilotada, para regular la velocidad del cilindro y bloquear la posición de este en caso de que no haya entrada de aire en el cilindro de doble efecto.
• Torre de Señalización: contiene luces led verde, amarilla y roja para indicar el estado del sistema.
• Bloque de Electroválvulas: es un bloque distribuidor de válvulas neumáticas con cuatro electroválvulas, tres de las cuales funcionan como electroválvulas 5/2 biestable y uno como electroválvula 3/2 monoestable.
• Bloque de Terminales Eléctricos: contiene todas las señales del equipo accesibles e identificadas, para comprobar el equipo manualmente. El bloque de terminales eléctricos dispone de un terminal codificado por colores para ayudar al usuario a identificar el tipo de cada señal, y además contiene el nombre de cada señal.
