EPAC Evaporador de Película Ascendente, Controlado desde Computador (PC)

11.1.2.- EVAPORACIÓN
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

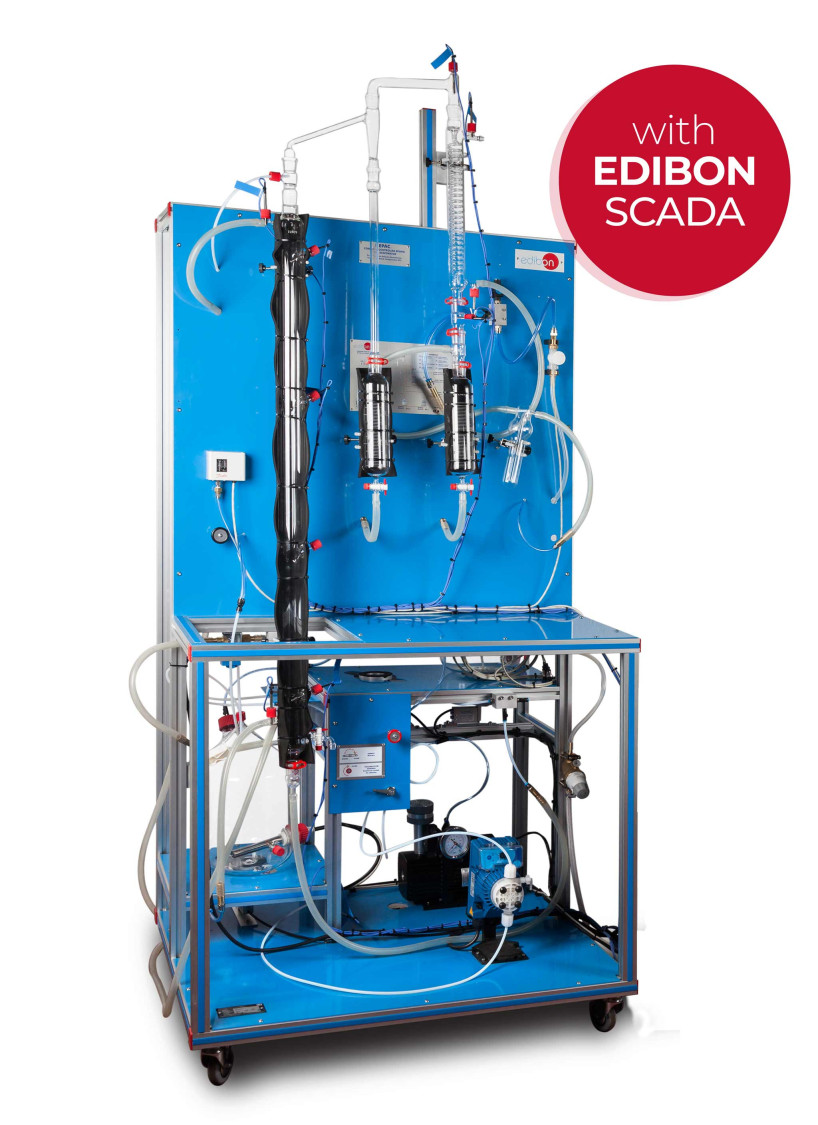

Equipo: EPAC. Evaporador de Película Ascendente

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

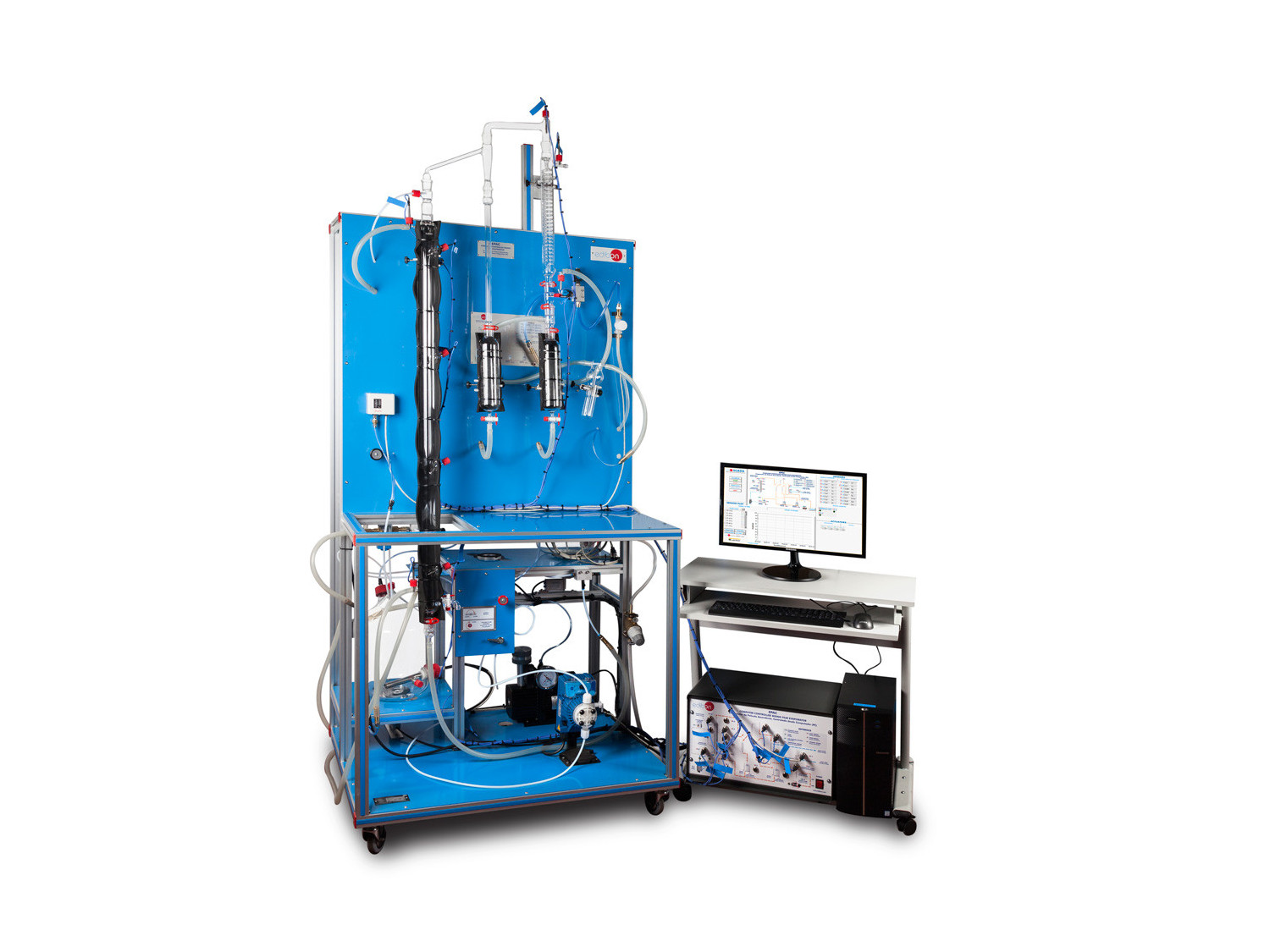

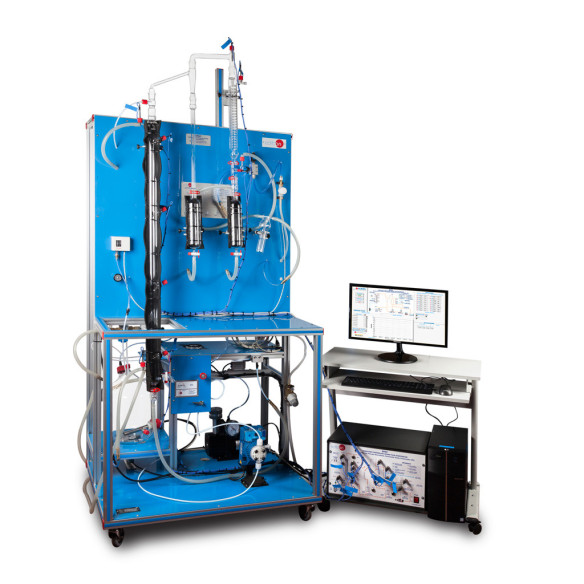

Equipo EPAC completo

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

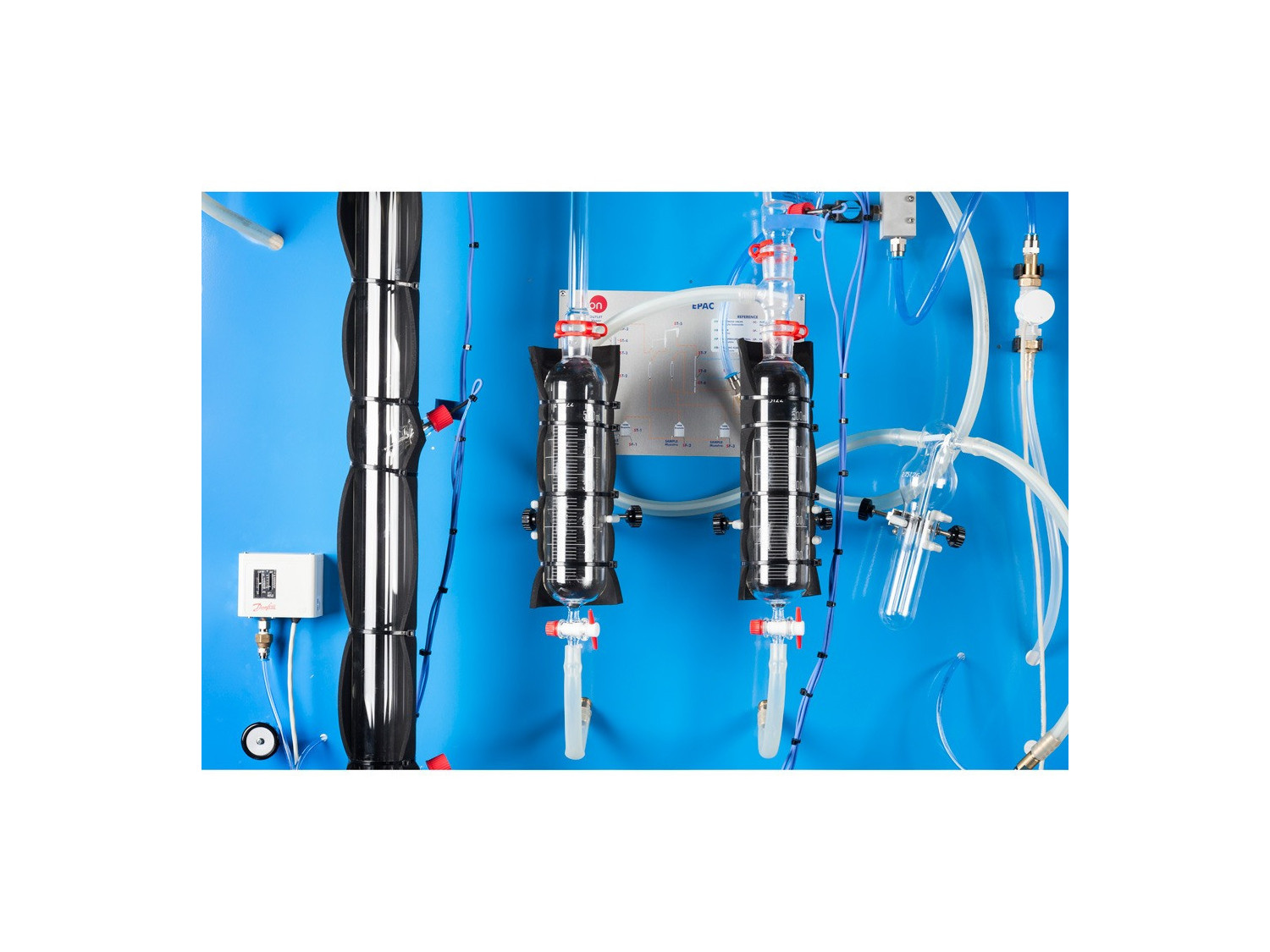

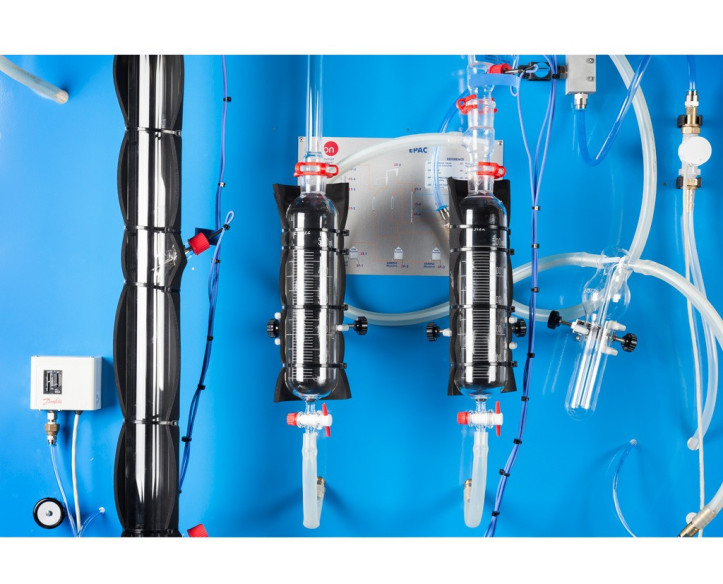

Detalle del equipo

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

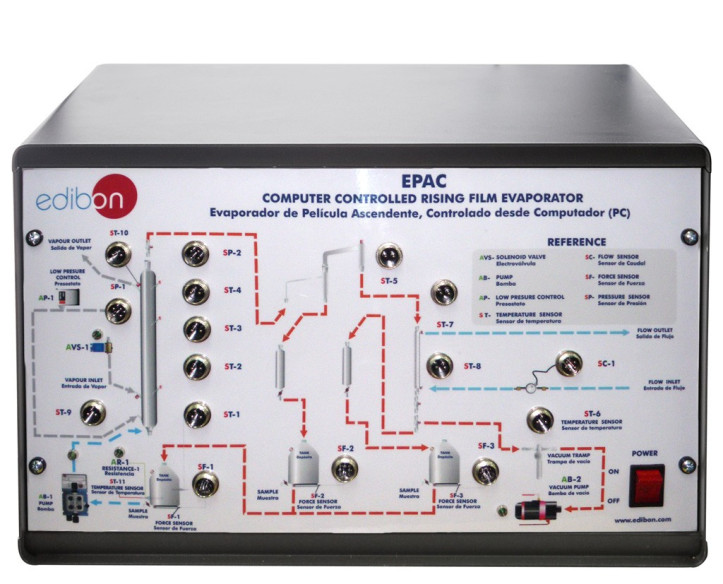

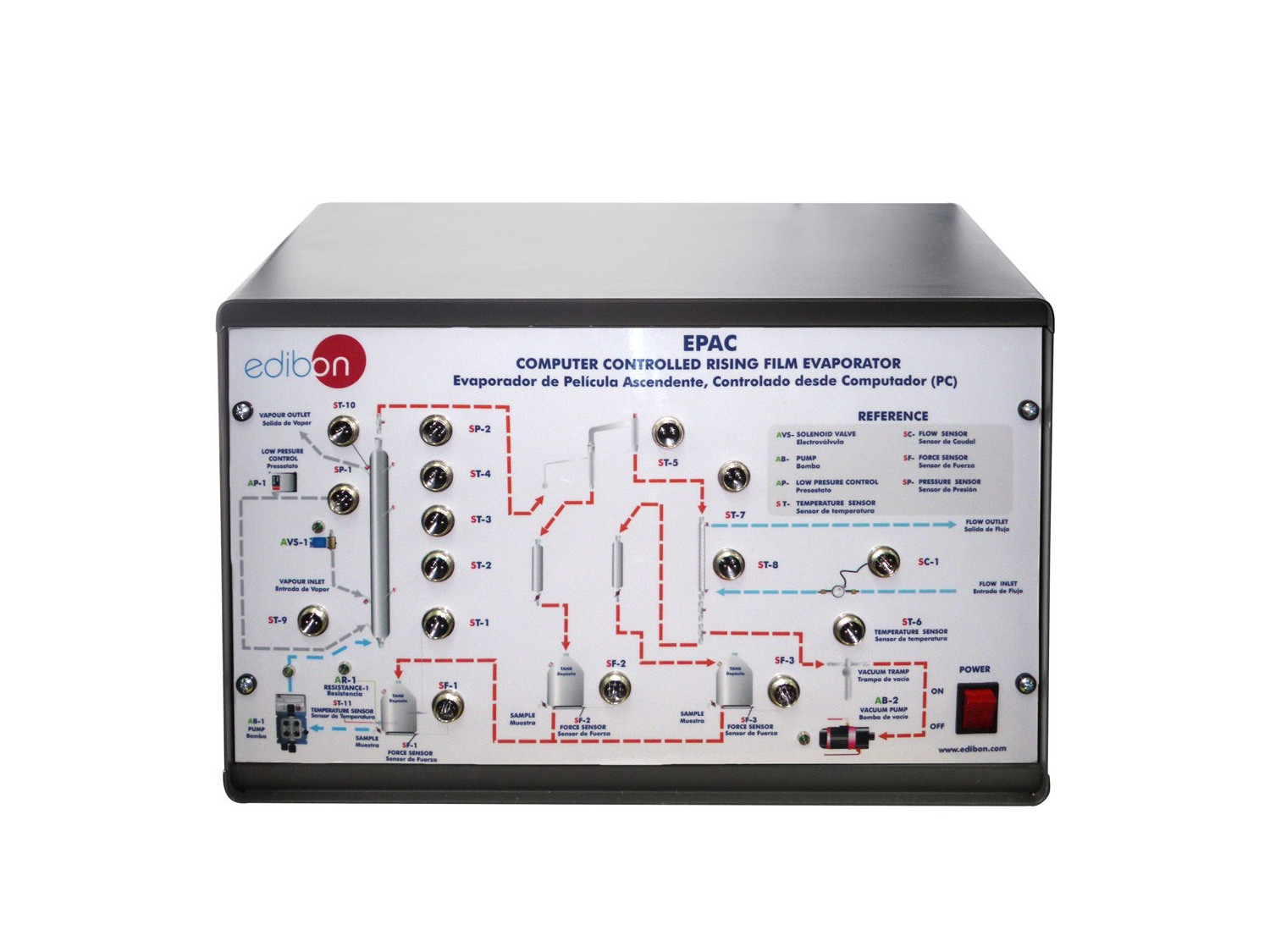

EPAC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

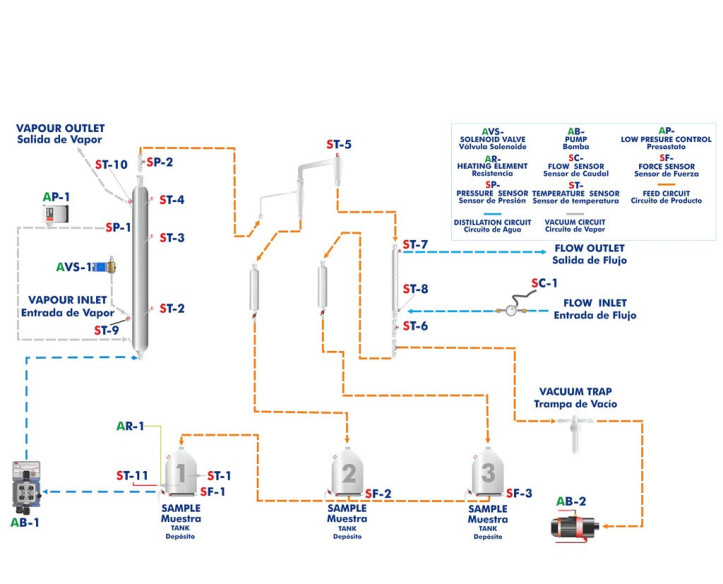

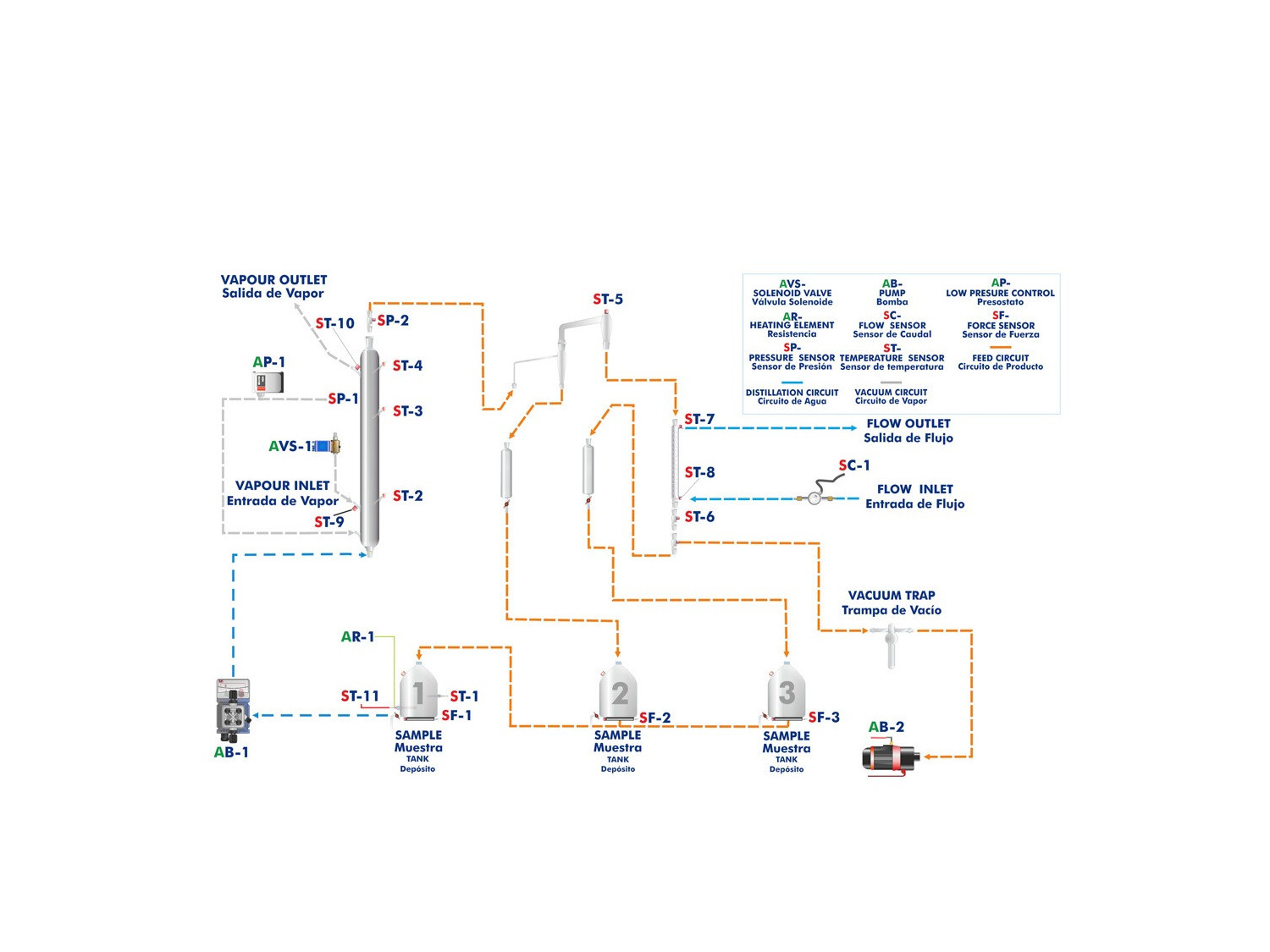

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

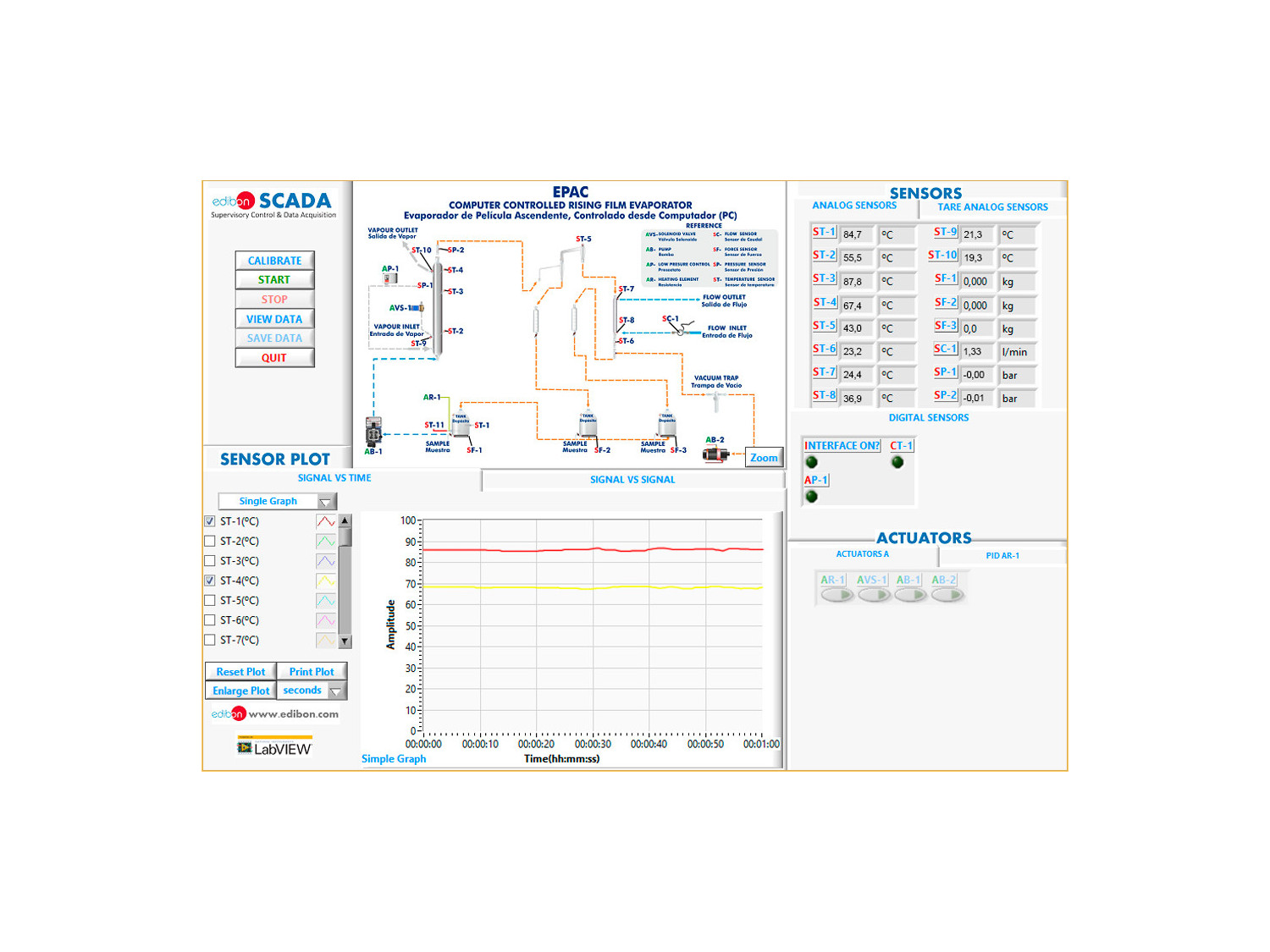

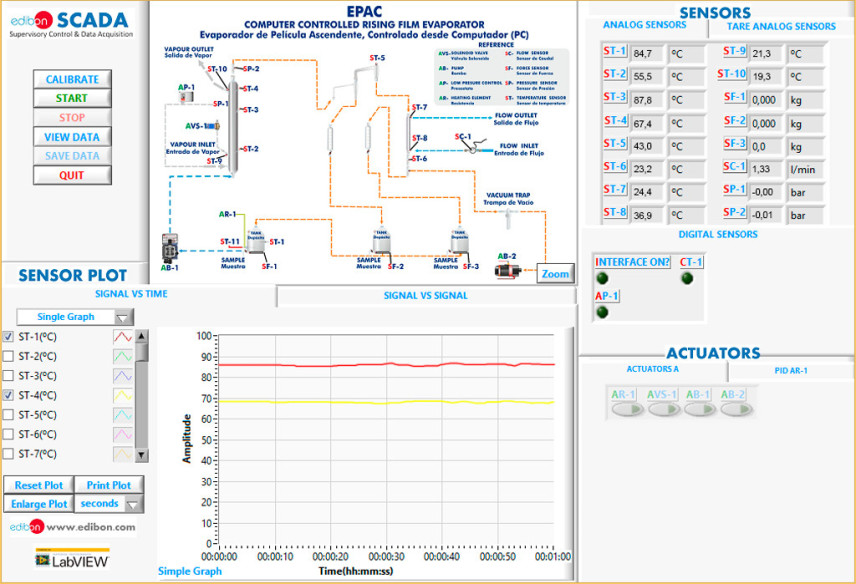

EPAC/SOF. Software del equipo EPAC. Pantalla principal

COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC
COMPUTER CONTROLLED RISING FILM EVAPORATOR - EPAC

SISTEMAS INNOVADORES

El Evaporador de Película Ascendente, Controlado desde Computador (PC), "EPAC", ha sido diseñado por EDIBON para estudiar los procesos operativos de un evaporador de película ascendente. Permite el seguimiento y la monitorización desde el computador (PC) de todas las variables para un estudio completo del proceso en función de las condiciones de trabajo e investigar los efectos de la variación de parámetros del proceso tales como: vacío, temperatura, caudal, etc en la evaporación pelicular ascendente.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11TV
 Laboratorio de Ingeniería Química para Educación Técnica y Vocacional
11HE
 Laboratorio de Ingeniería Química para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
Biocombustibles de segunda generación: El futuro sostenible en EDIBON
En un mundo donde la demanda de energía no deja de aumentar y los recursos no renovables se agotan rápidamente, la necesidad de encontrar soluciones sostenibles y respetuosas con el medio ambiente nunca ha sido tan urgente. La economía circular y el uso de biomasa orgánica para producir...
Leer más
La Ingeniería Química y sus Procesos
La Ingeniería Química y sus Procesos
La ingeniería química es una disciplina fascinante que fusiona la ciencia química con la ingeniería para crear y optimizar procesos que transforman materias primas en productos valiosos. En este viaje hacia el corazón de la ingeniería química, exploraremos diversos aspectos clave, desde los...
Leer más

Descripción General

El objetivo de la evaporación consiste en concentrar un soluto no volátil a consta de eliminar un compuesto volátil. En la mayor parte de las evaporaciones el compuesto volátil es agua.

Básicamente el Evaporador de Película Ascendente, Controlado desde Computador (PC), "EPAC", consta de los siguientes circuitos:

  • El circuito de alimento, formado por una bomba dosificadora que introduce el producto en la columna de doble camisa, la cual dispone de sensores de temperatura. La salida del producto se realiza mediante un ciclón colocado a la salida de la columna y es recogido en un depósito graduado de 500 ml. Éste se conecta a un depósito de 10 l para el almacenaje del producto concentrado, que a su vez está conectado al depósito de alimento para su recirculación.
  • El circuito de destilado empieza en la parte superior de la columna, a la cual se le ha acoplado una unión con un sensor de presión y que a su vez se conecta al ciclón para separar el concentrado del destilado que pasa a través de un refrigerador tipo serpentín. El producto destilado es recogido en un depósito graduado que se conecta con un depósito de recogida de 10 l. Éste a su vez está conectado con el depósito de alimento para su recirculación en un proceso en continuo.
  • El circuito de vapor, introducido en la camisa externa de la columna, lleva asociado un sensor de presión para el control de la temperatura de vapor. Este sensor está conectado a un presostato de control de seguridad que abre o cierra una electroválvula de control de entrada de vapor.
  • El circuito de vaciados está compuesto por una bomba de vacío, una trampa de vacío colocada a la salida del refrigerador y una segunda trampa colocada a la salida del ciclón.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación de la capacidad del evaporador.
  2. Estudio de la capacidad del evaporador en función de las condiciones de trabajo.
  3. Estudio de la relación entre el producto condensado y el evaporado.
  4. Verificación del balance de materia global.
  5. Estudio del balance de materia sobre el soluto.
  6. Verificación del balance de materia sobre el agua.
  7. Determinación de la concentración final de la disolución de azúcar.
  8. Cálculo de la entalpia de los vapores volátiles.
  9. Cálculo de la cantidad de vapor de agua empleado mediante un balance de energía.
  10. Cálculo de la economía del evaporador.
  11. Balance de energía en el refrigerador tubular.
  12. Determinación del coeficiente global de transferencia de calor.
  13. Determinación del coeficiente C para un refrigerador tubular.
  14. Investigación de los efectos de la variación de parámetros del proceso tales como: vacío, temperatura, caudal, etc.
  15. Concentración de jugos de frutas y extractos vegetales.
  16. Obtención de leche concentrada.
  17. Determinación del rendimiento del generador de vapor.
  18. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. ste equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo EPAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo EPAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.

ELEMENTOS REQUERIDOS

EQUIPOS SIMILARES DISPONIBLES

RISING FILM EVAPORATOR - EPAB
  • EPAB
Disponible
11.1.2.- EVAPORACIÓN
EPAB
Evaporador de Película Ascendente
El objetivo de la evaporación consiste en concentrar un soluto no volátil a consta de eliminar un compuesto volátil. En la mayor parte de las evaporaciones el compuesto volátil es agua.Básicamente el equipo consta de los siguientes circuitos:El...
Ver Equipo
DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAB
  • EDPAB
Disponible
11.1.2.- EVAPORACIÓN
EDPAB
Evaporador de Película Ascendente de Doble Efecto
El Evaporador de Película Ascendente de Doble Efecto, "EDPAB", diseñado por EDIBON, permite observar y controlar un proceso de evaporación en serie, en paralelo o un proceso de doble efecto.El equipo está formado por dos evaporadores de un solo...
Ver Equipo

Calidad

SERVICIO POSVENTA

Solicitar información
