Equipo: EDPAC. Evaporador de Película Ascendente de Doble Efecto, Controlado desde Computador (PC)

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC

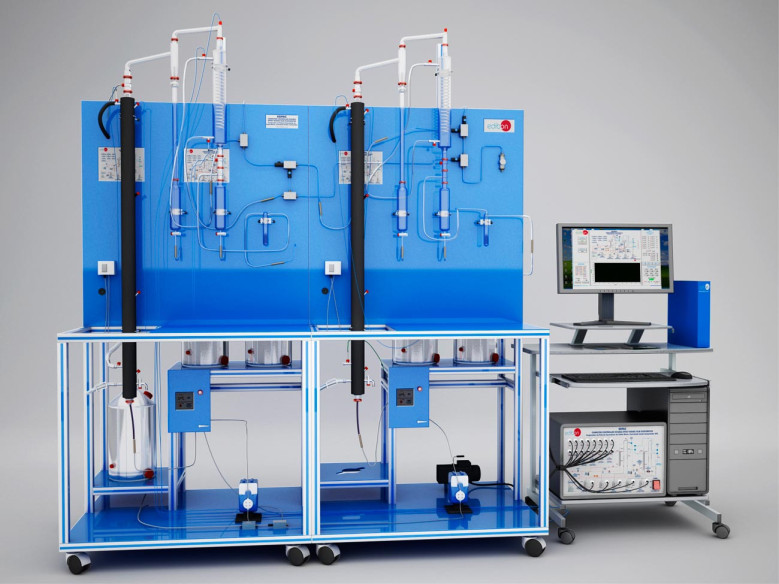

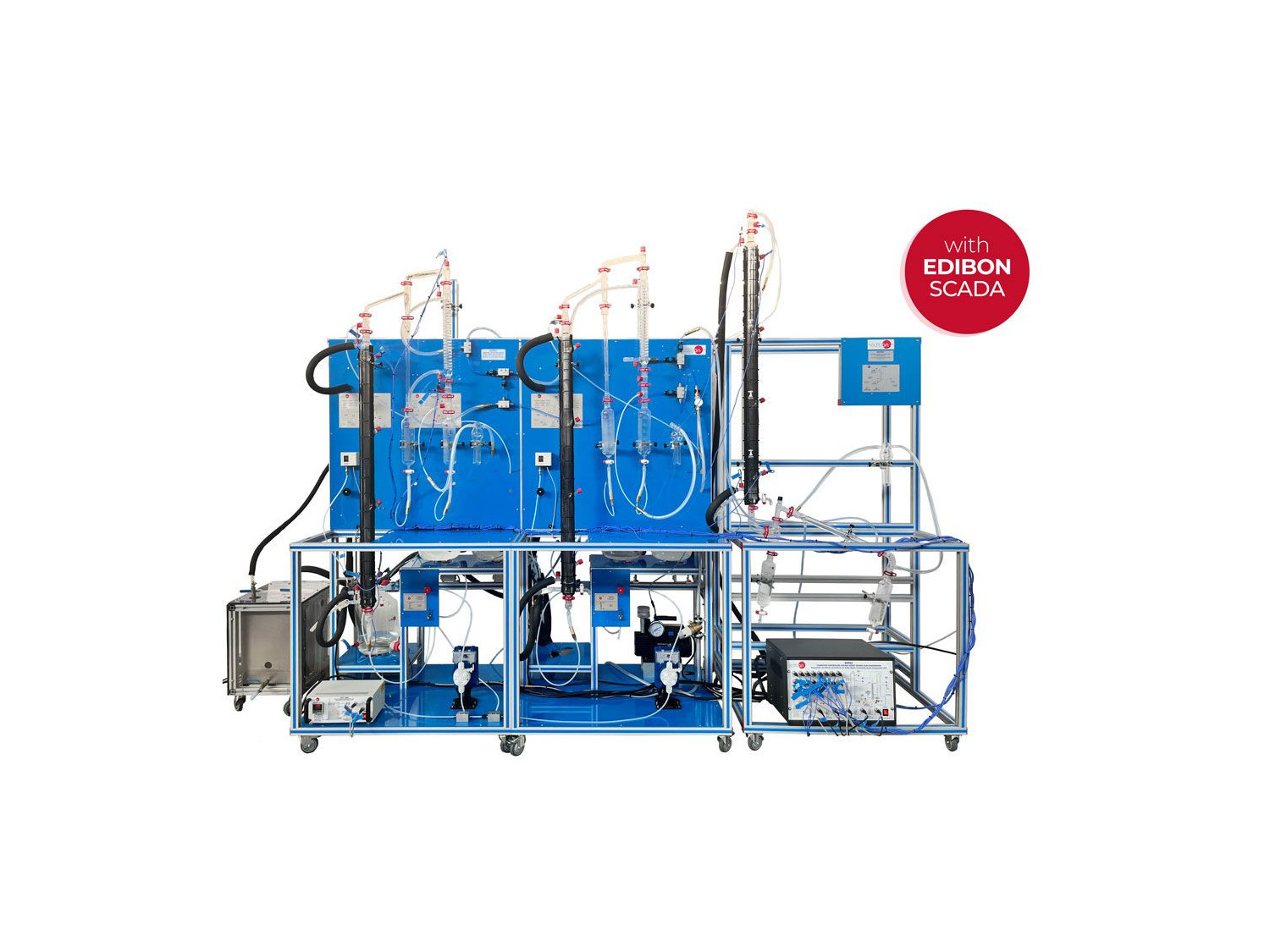

Equipo EDPAC completo

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC

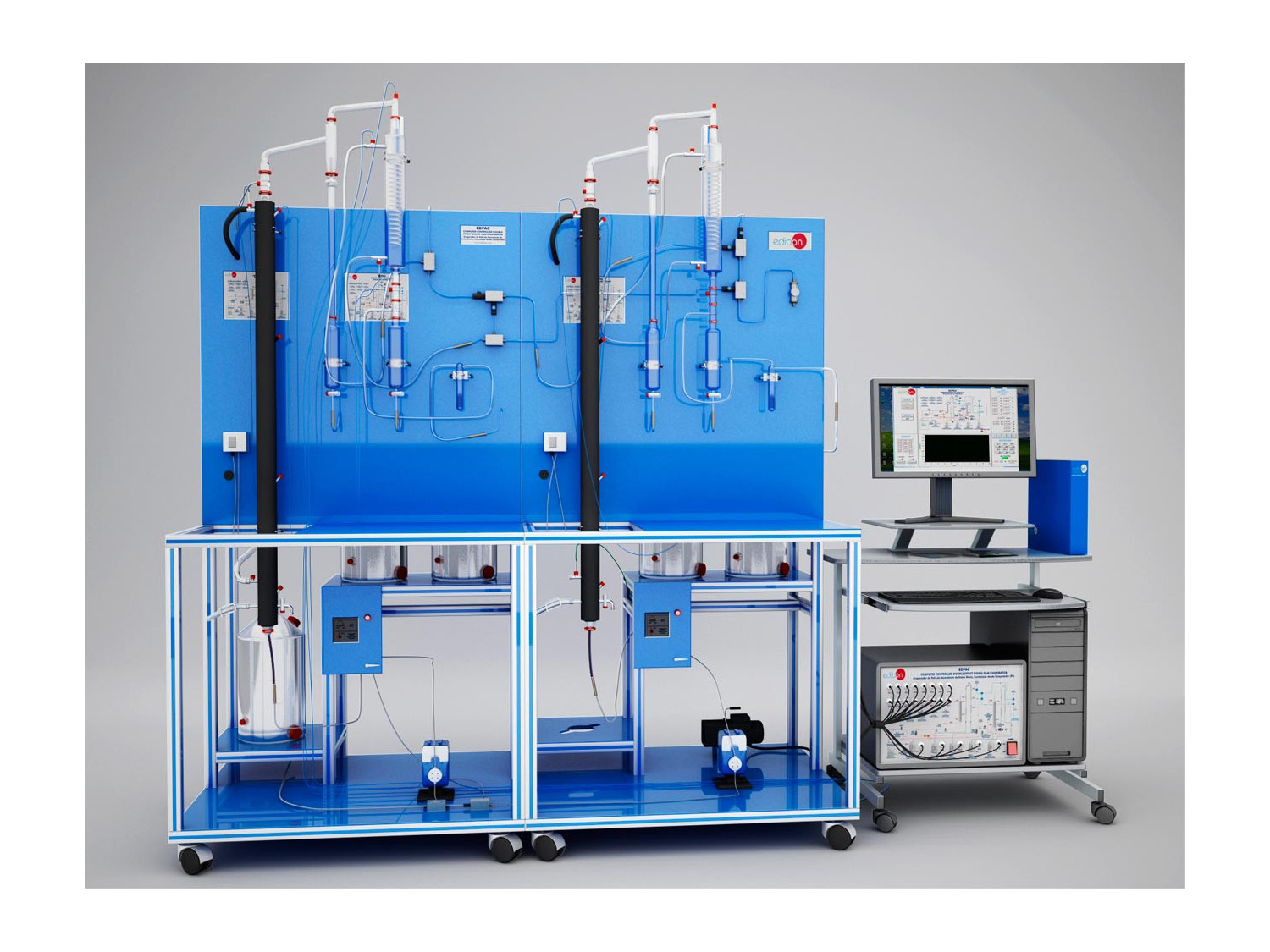

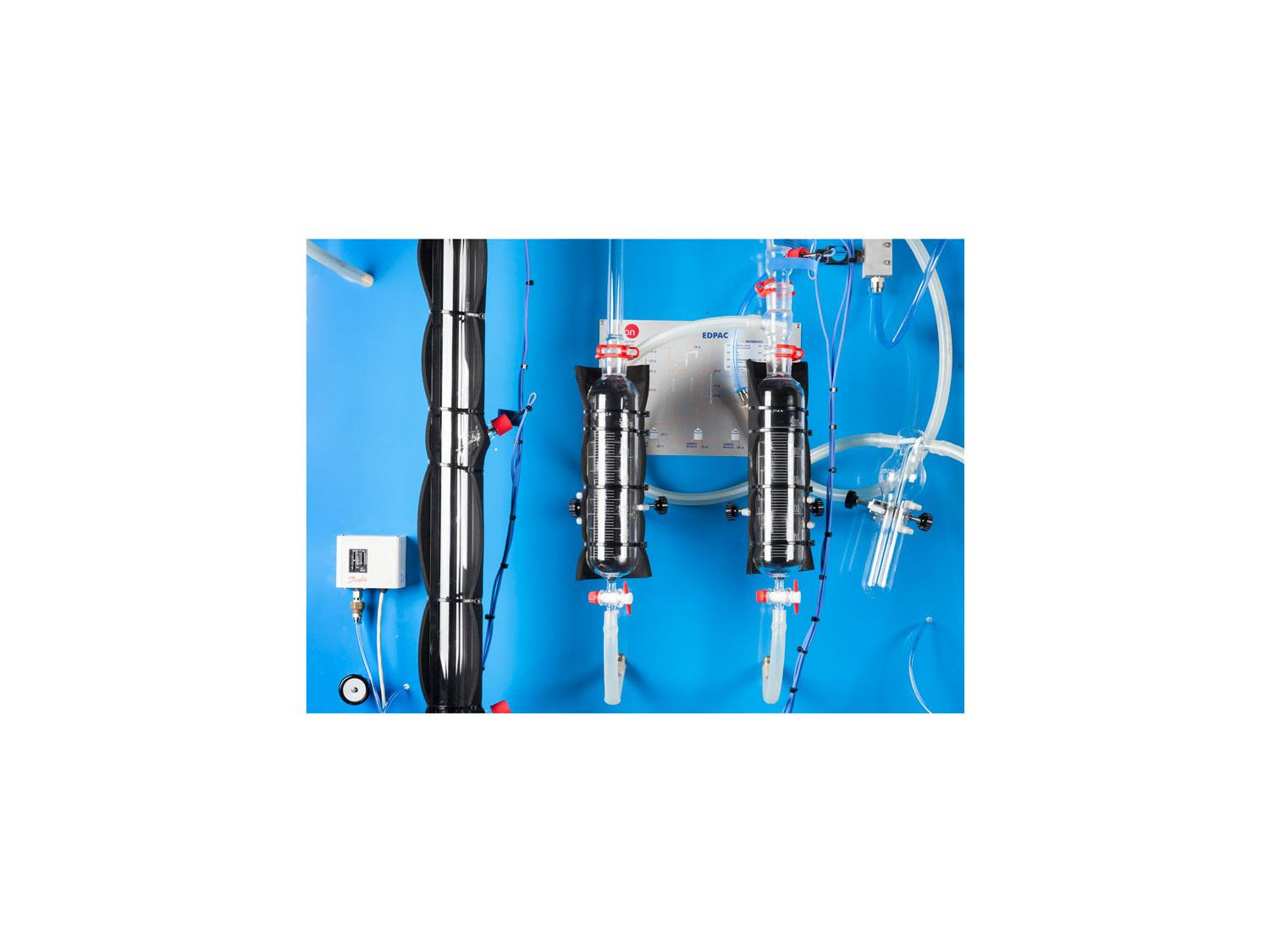

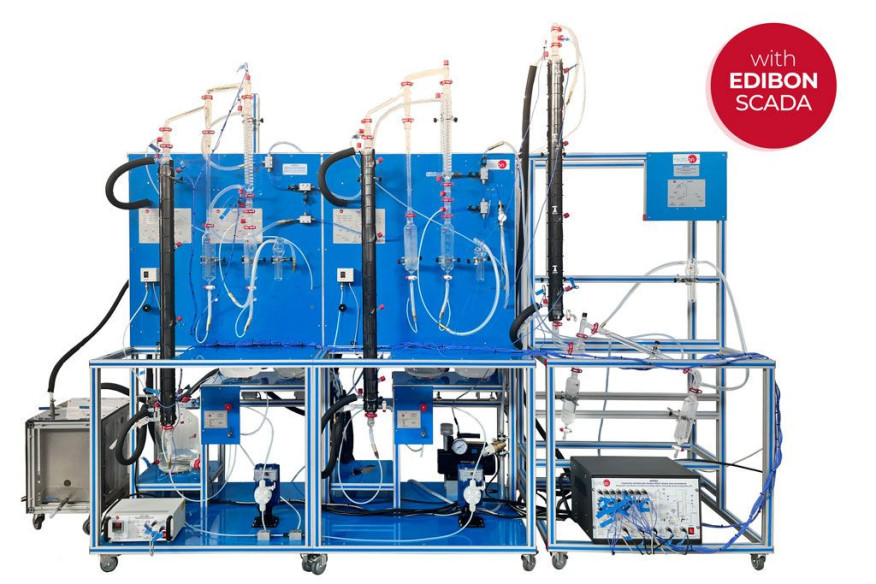

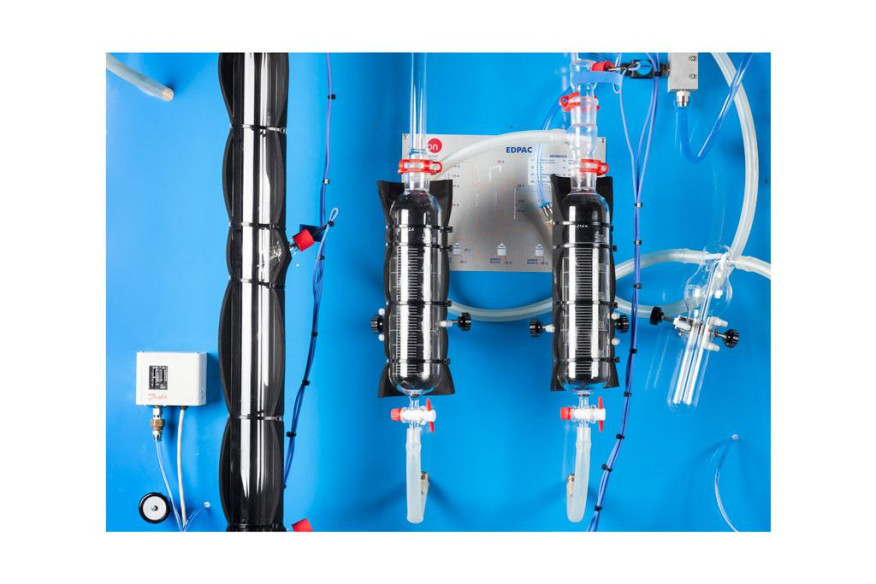

Detalle del equipo

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC

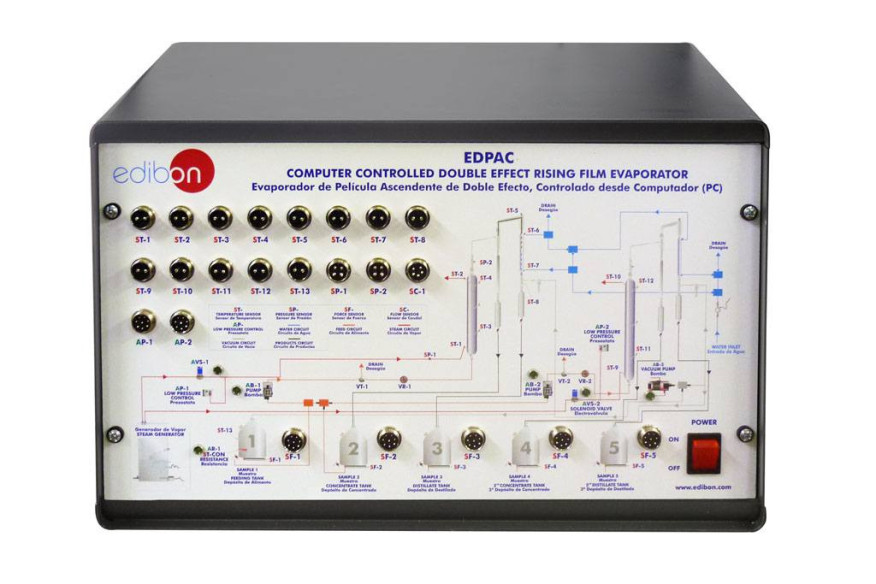

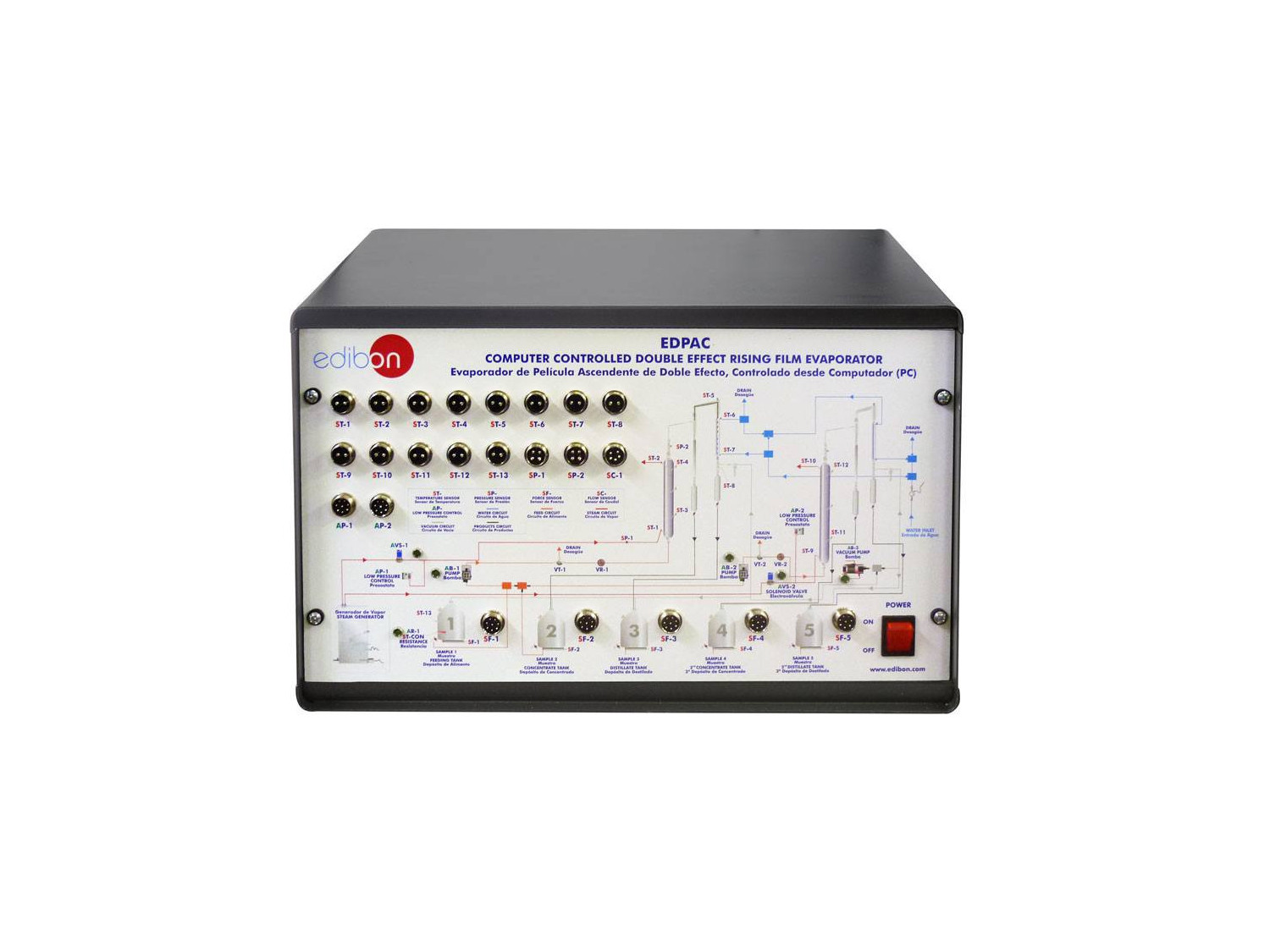

EDPAC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC

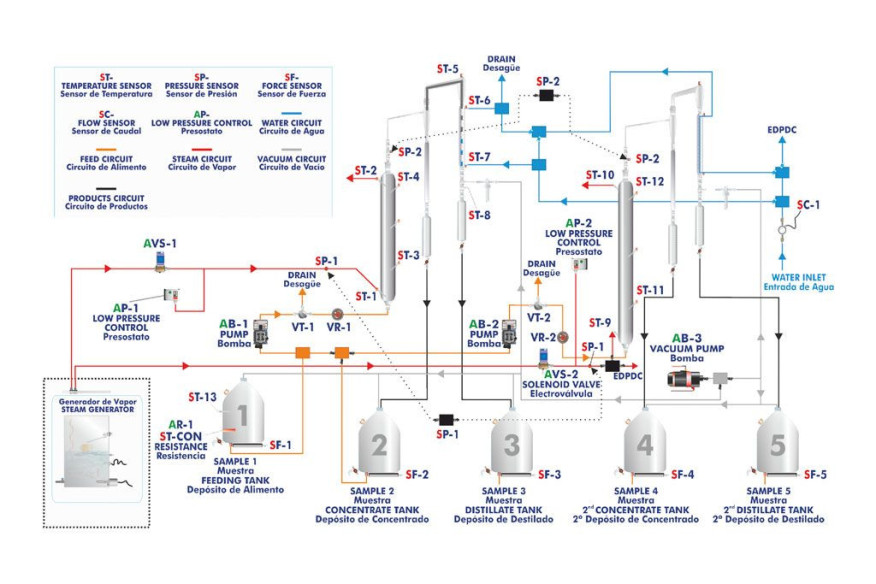

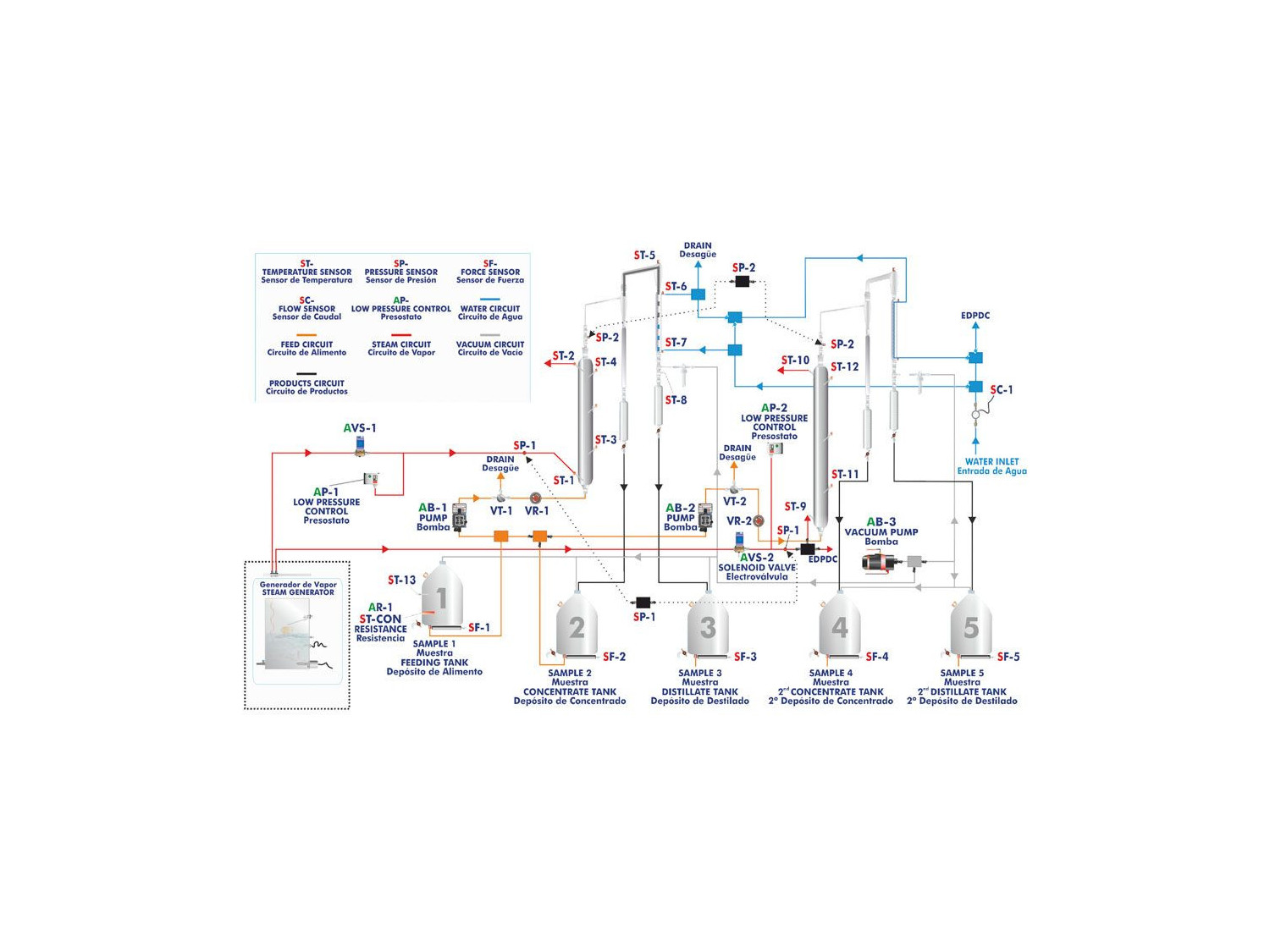

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC

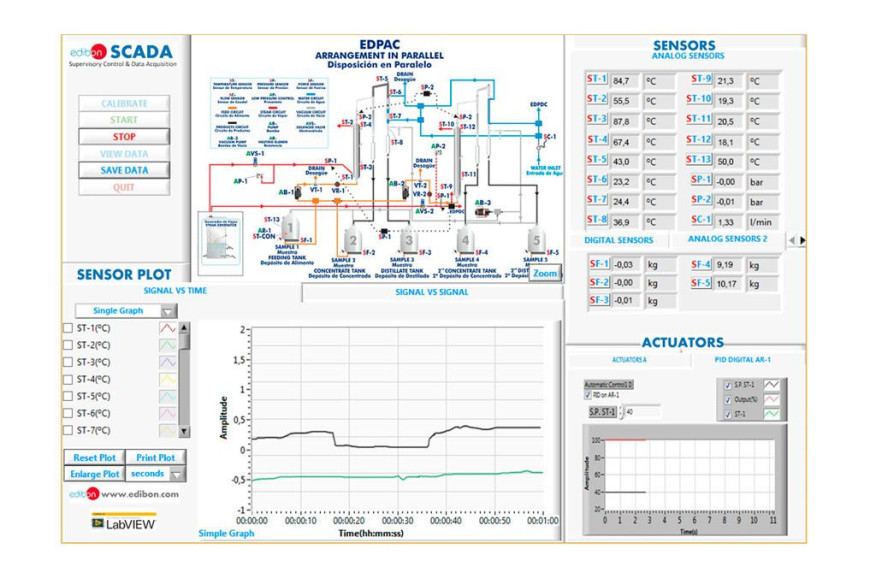

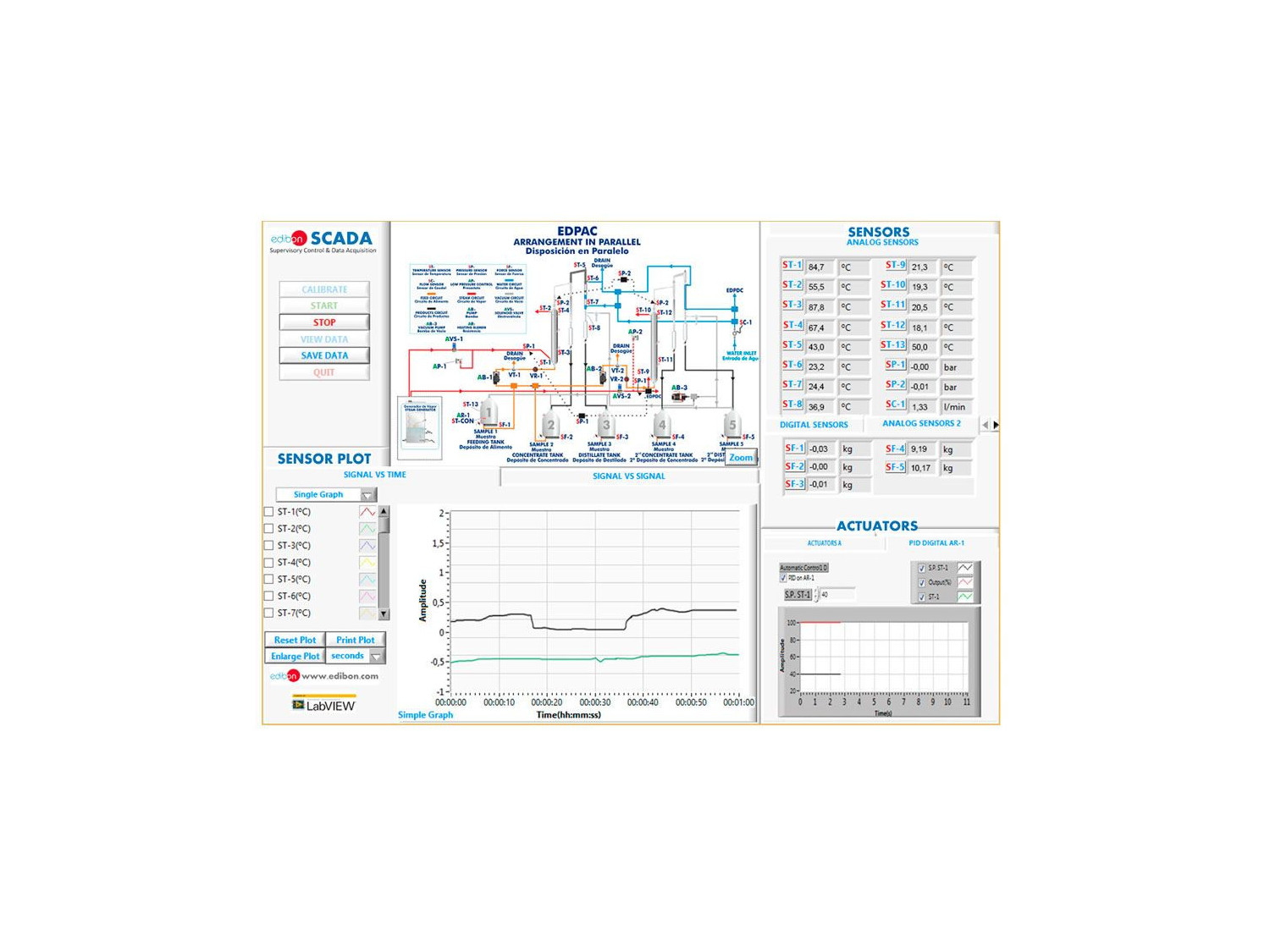

EDPAC/SOF. Software del equipo EDPAC. Pantalla principal

COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
COMPUTER CONTROLLED DOUBLE EFFECT RISING FILM EVAPORATOR - EDPAC
