Equipo: AFPMC. Filtro-Prensa de Placas y Marcos, Controlado desde Computador (PC)

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

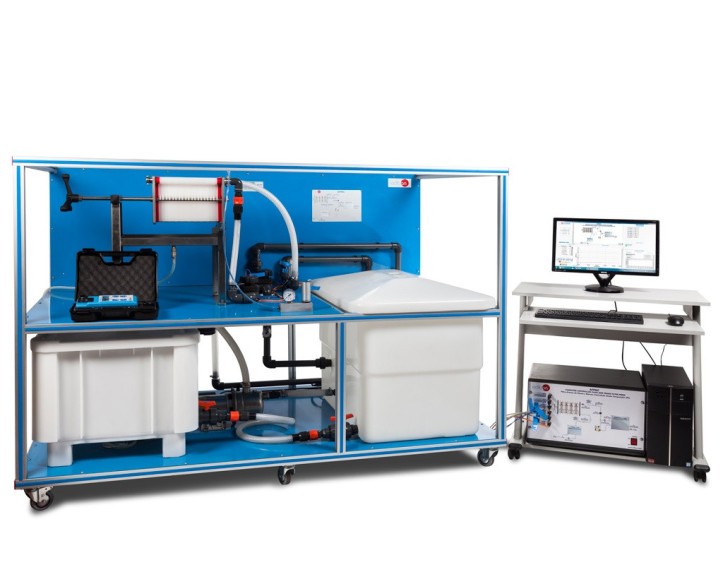

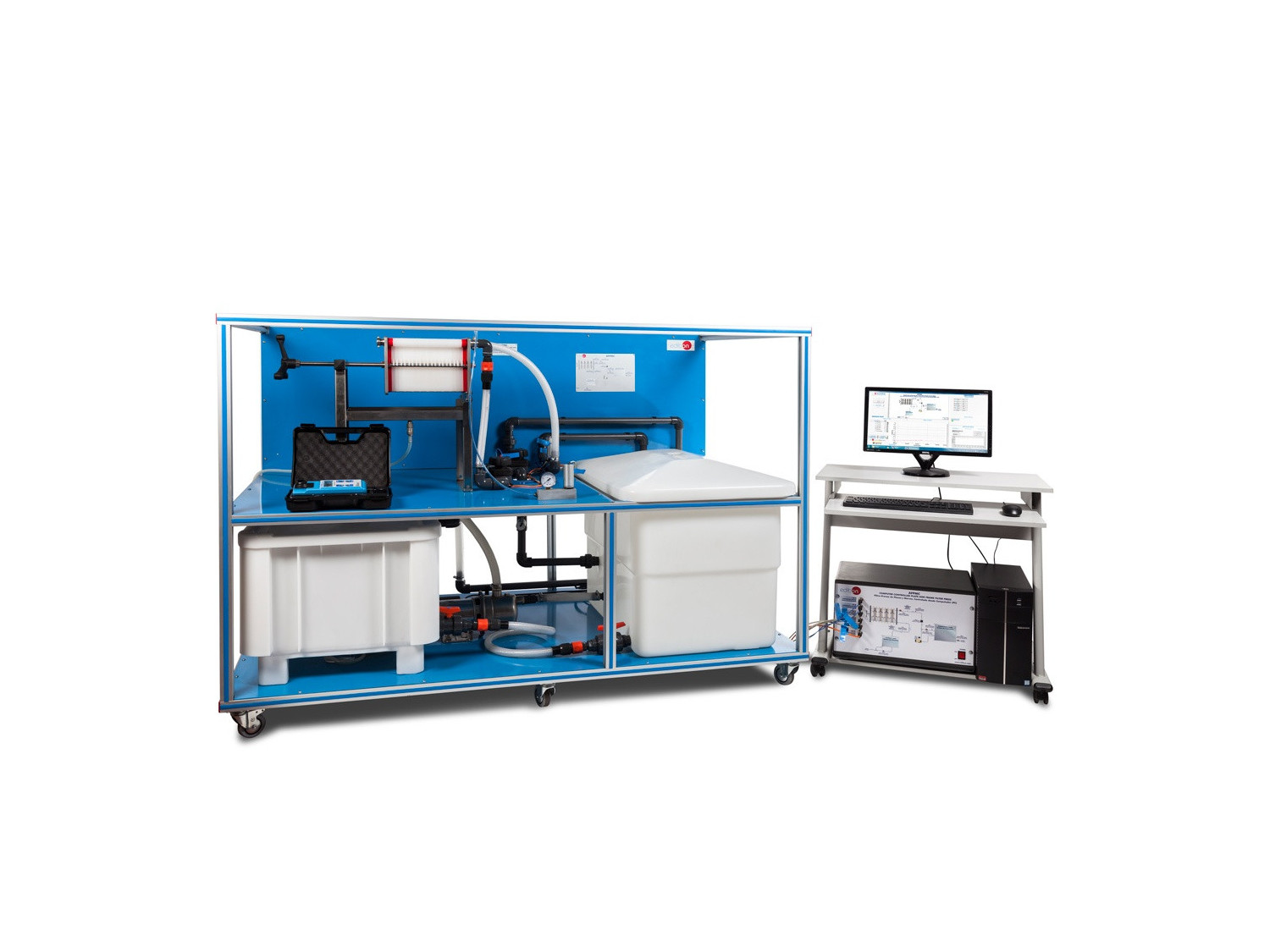

Equipo AFPMC completo

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

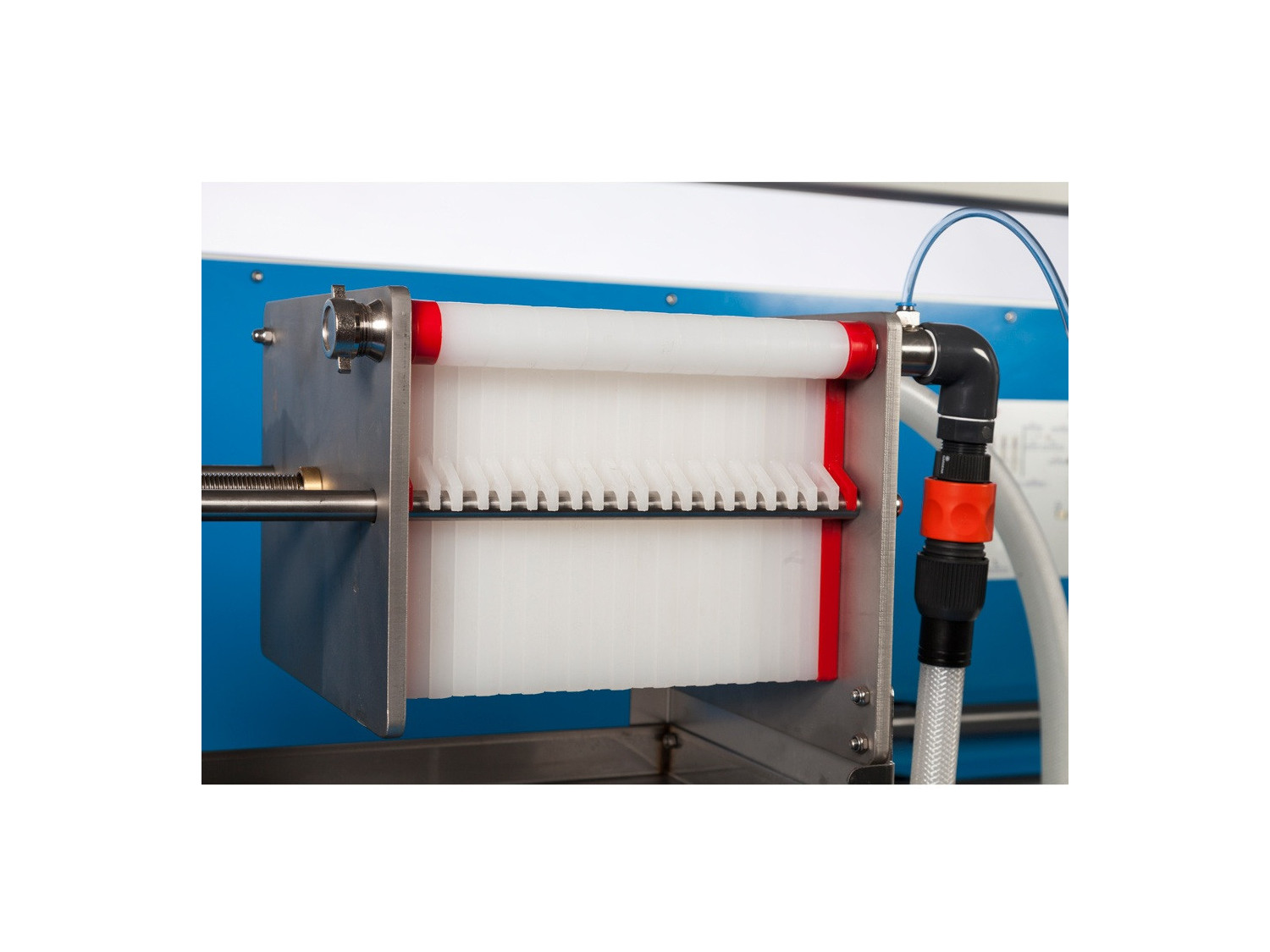

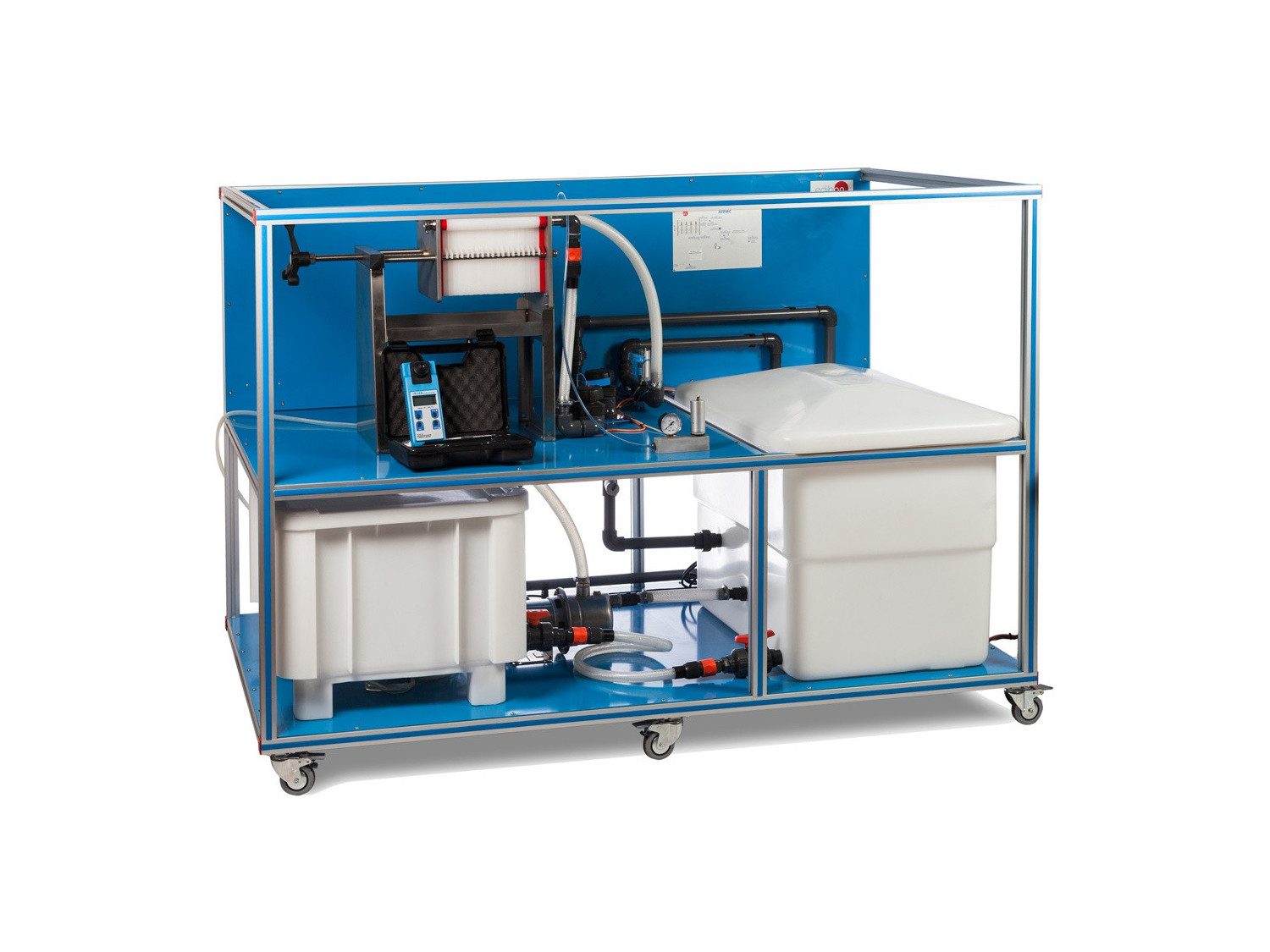

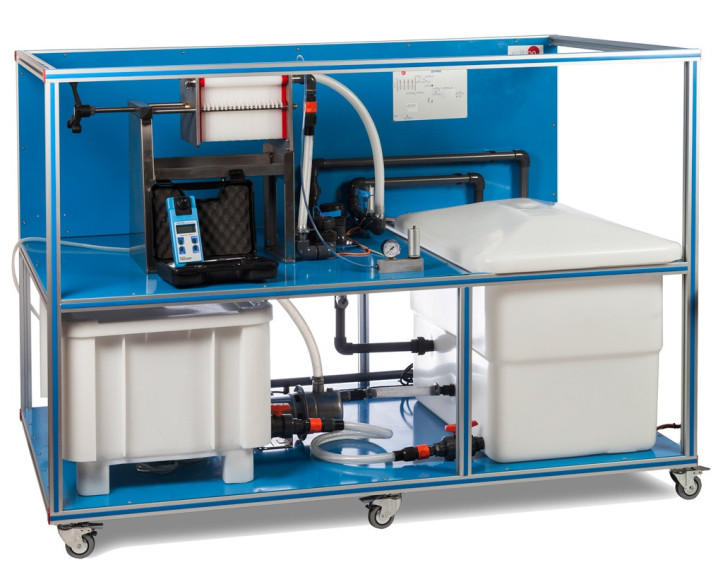

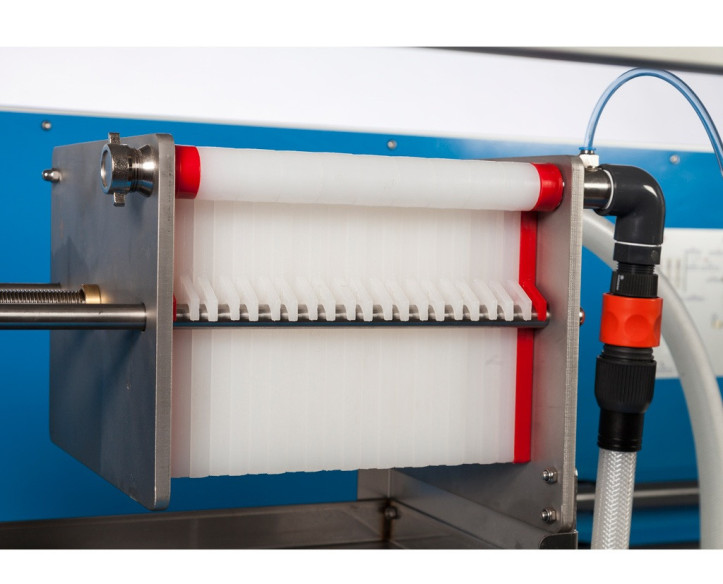

Detalle del equipo

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

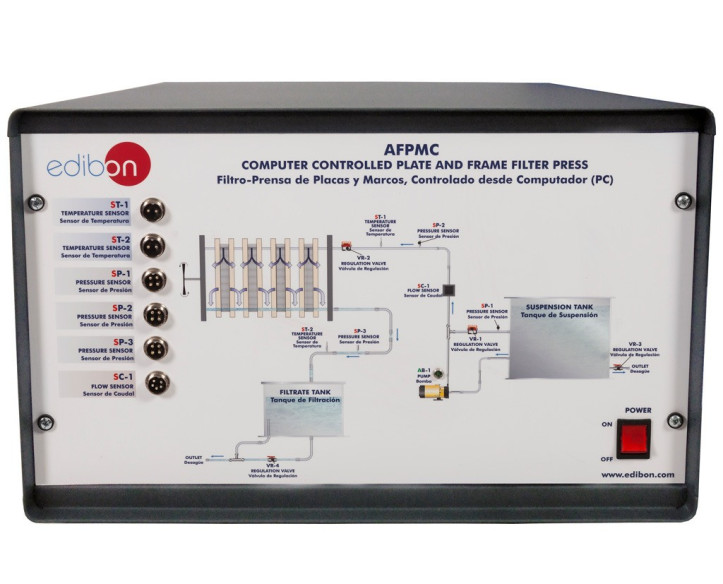

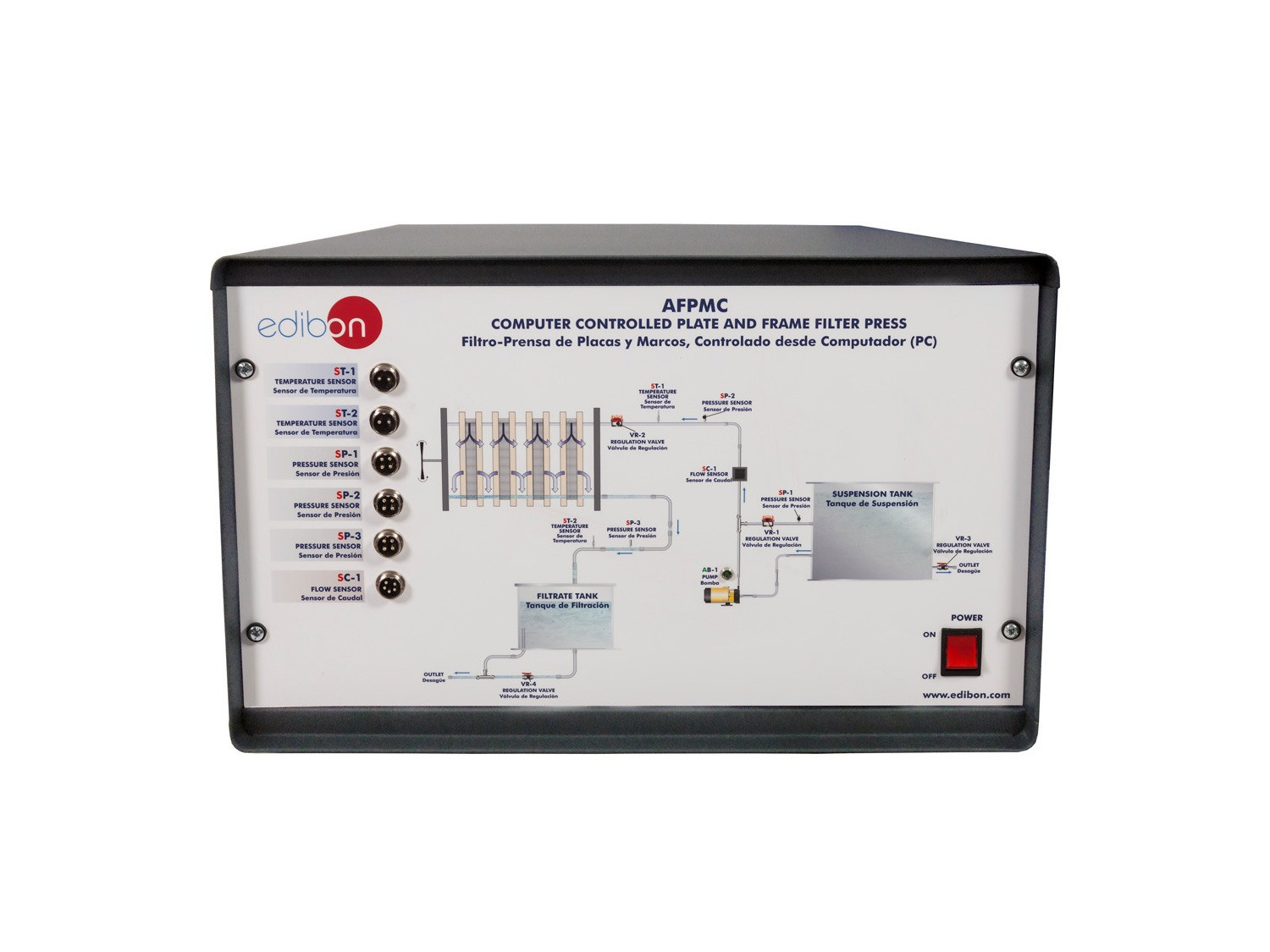

AFPMC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

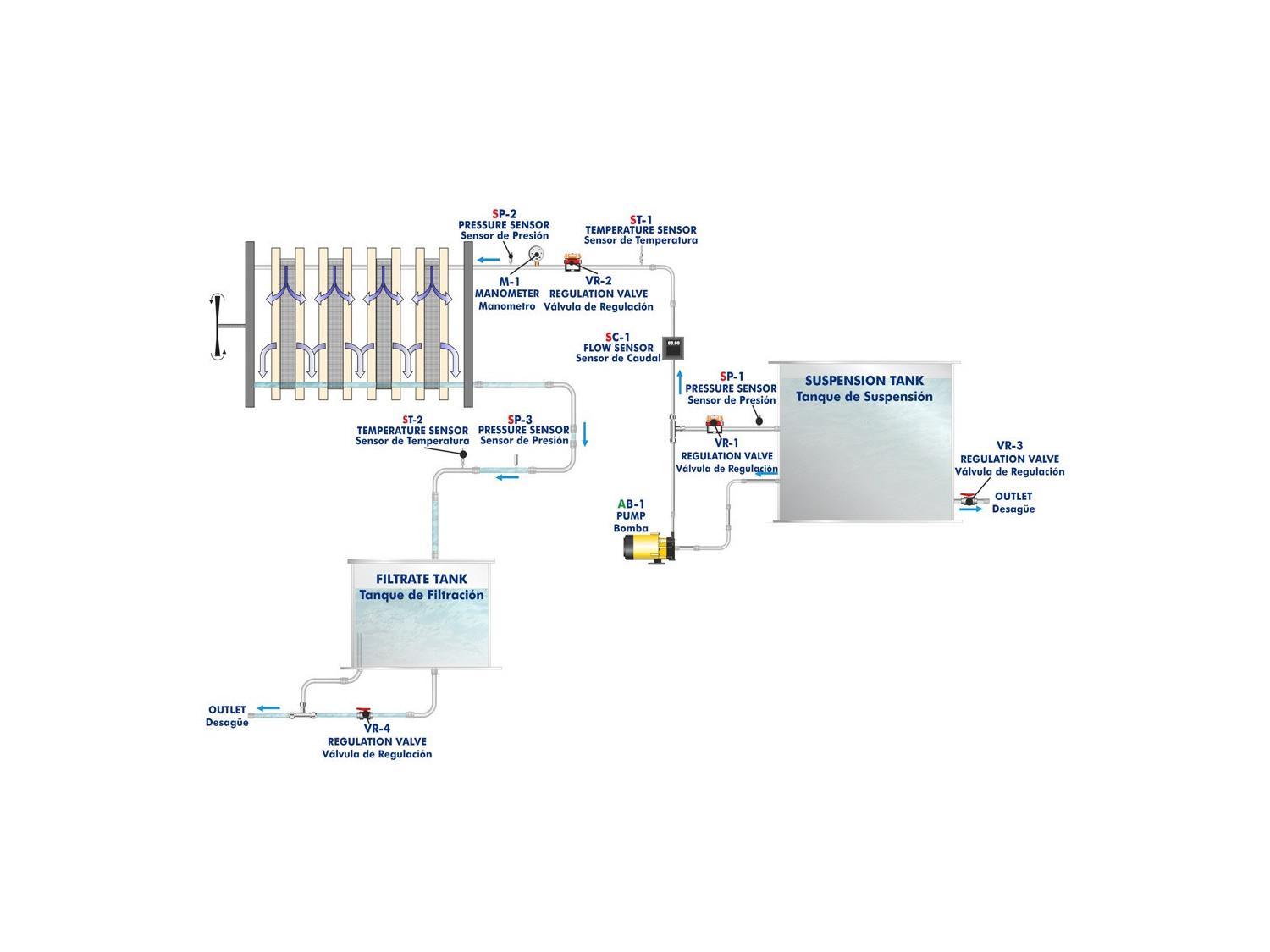

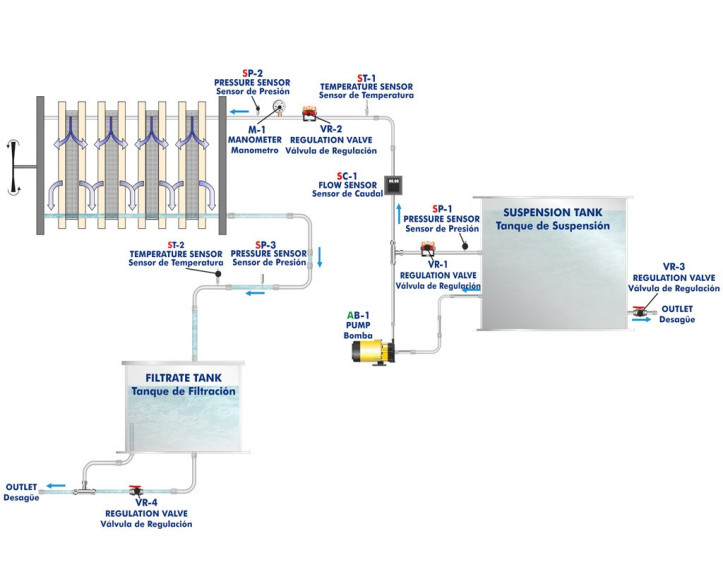

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

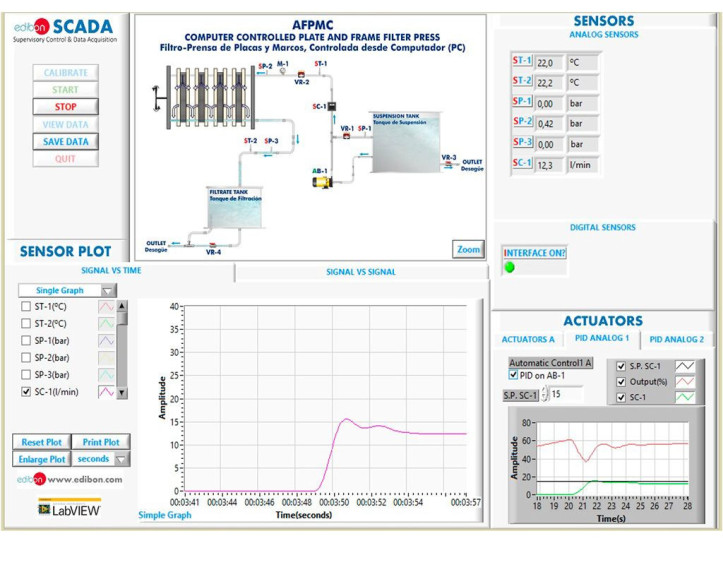

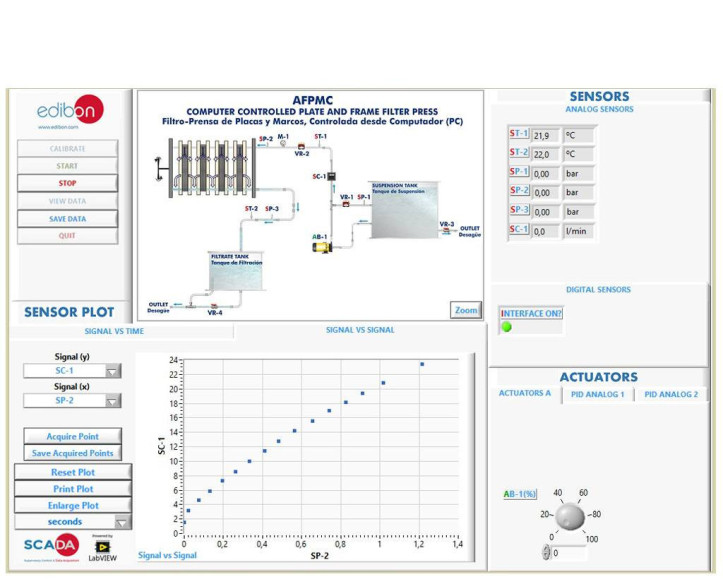

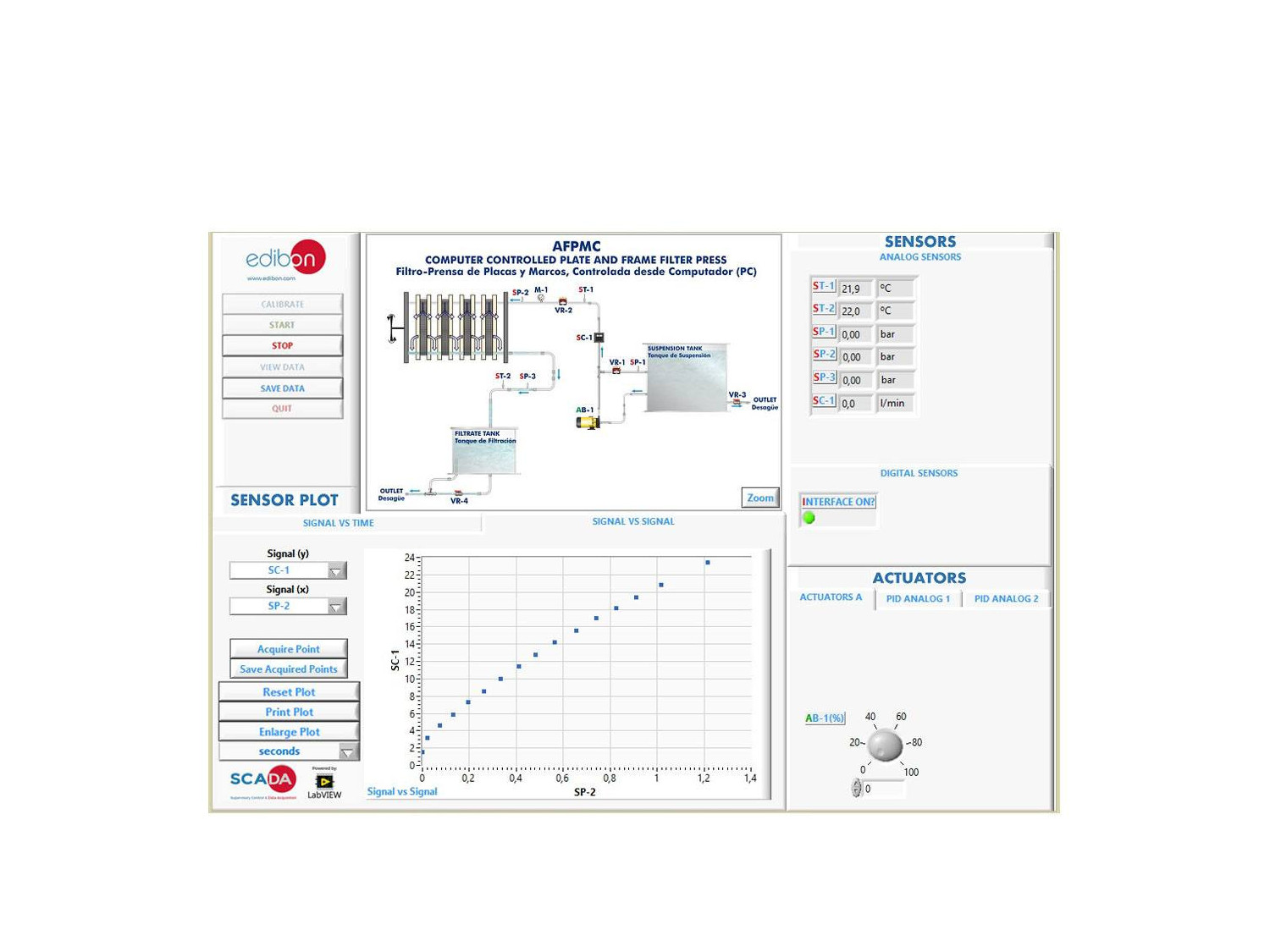

AFPMC/SOF. Software del equipo AFPMC. Pantalla principal

COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC
COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC
COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC
COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC
COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC
COMPUTER CONTROLLED PLATE AND FRAME FILTER PRESS - AFPMC

SISTEMAS INNOVADORES

El Filtro-Prensa de Placas y Marcos, Controlado desde Computador (PC), "AFPMC", ha sido diseñado para estudiar los procesos de filtración y clarificación utilizando un filtro de prensa con posibilidad de variar el número de marcos y el tipo de tejidos filtrantes.
