Descripción General

El Hidrociclón, Controlado desde Computador (PC), "PHCC", permite el estudio de la separación de sólidos en suspensión de un líquido.

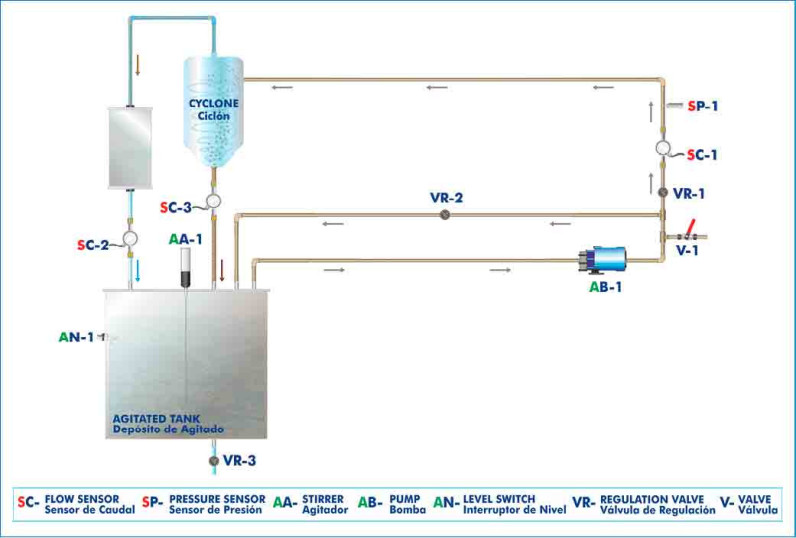

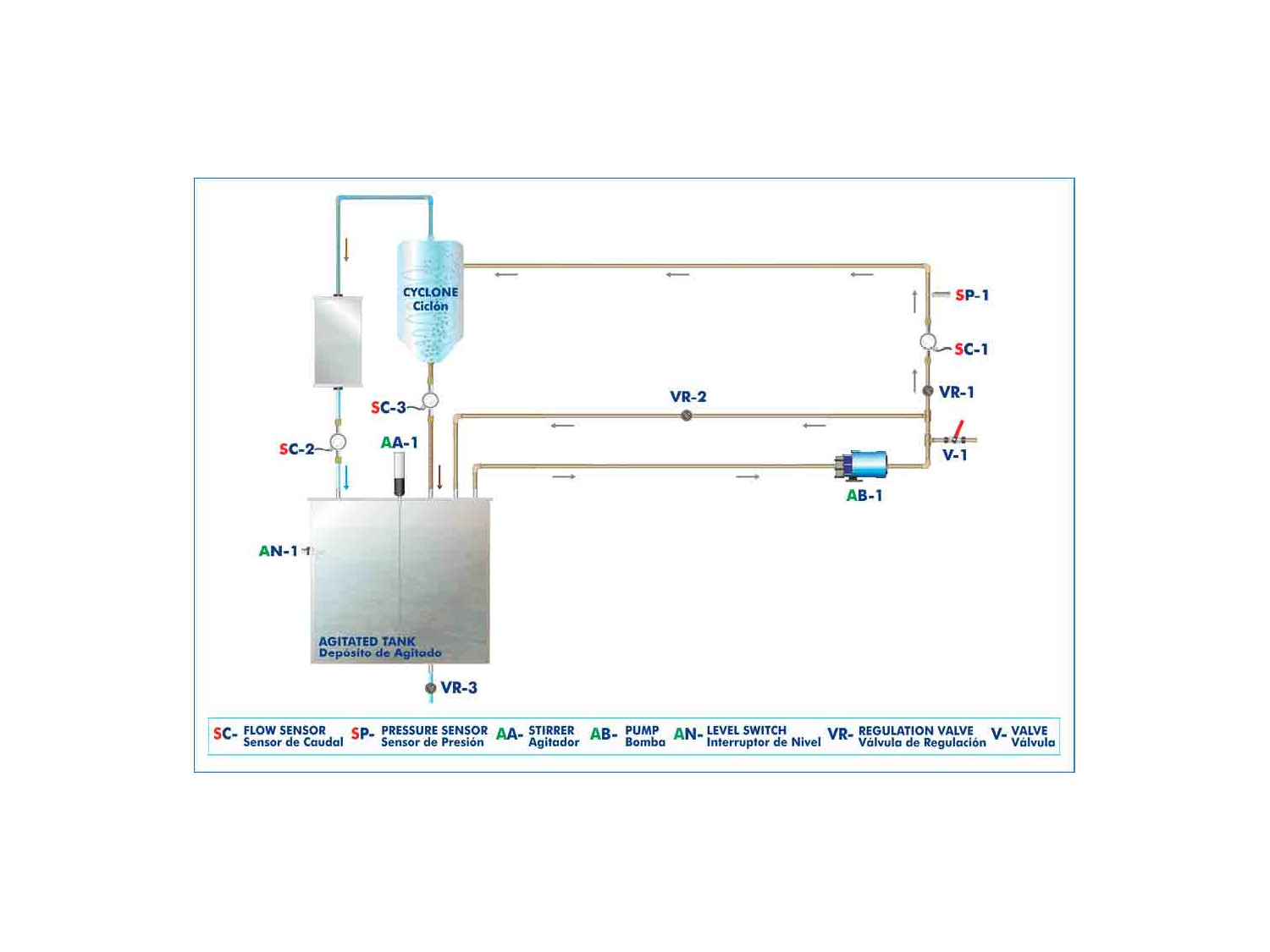

El fluido que circula por el equipo es una suspensión de sólidos en agua. La mezcla se forma en un depósito inicial gracias a un agitador, controlado desde computador (PC).

Una bomba, controlada desde computador (PC), impulsa el líquido a través de todo el recorrido hasta llegar al ciclón. El caudal puede regularse mediante una válvula y un circuito de bypass. A la entrada del hidrociclón hay un sensor de caudal, y un sensor de presión.

Una vez en el hidrociclón, empieza la separación. El líquido junto con las partículas más finas se descarga por el tubo superior del ciclón mientras que las partículas gruesas salen por la parte inferior. Las dos corrientes vuelven al tanque de suspensiones, donde se vuelven a mezclar con el agitador para poder repetir el proceso. El tanque tiene un indicador de nivel. Tiene tomas de muestras a la salida del material sólido y a la salida del líquido.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del funcionamiento de un hidrociclón.
  2. Medida del caudal de sólidos en los puntos característicos del recorrido.
  3. Medida del caudal de líquido en los puntos característicos del recorrido.
  4. Cálculo de la calidad de separación del hidrociclón.
  5. Pérdidas de presión en función del caudal inicial.
  6. Relación entre las pérdidas de presión en los puntos estudiados y la densidad de la sustancia sólida utilizada.
  7. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real.Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PHCC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PHCC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
