FME01 Impacto de Chorro sobre Superficies
SISTEMAS INNOVADORES
El Equipo de Impacto de Chorro sobre Superficies, "FME01", diseñado por EDIBON, permite el estudio de la interacción entre un chorro de fluido en movimiento y distintas superficies de impacto, proporcionando una comprensión detallada de los principios de la dinámica de fluidos y su aplicación en ingeniería hidráulica e industrial.
Expansiones
Laboratorios
NOTICIAS RELACIONADAS
Descripción General

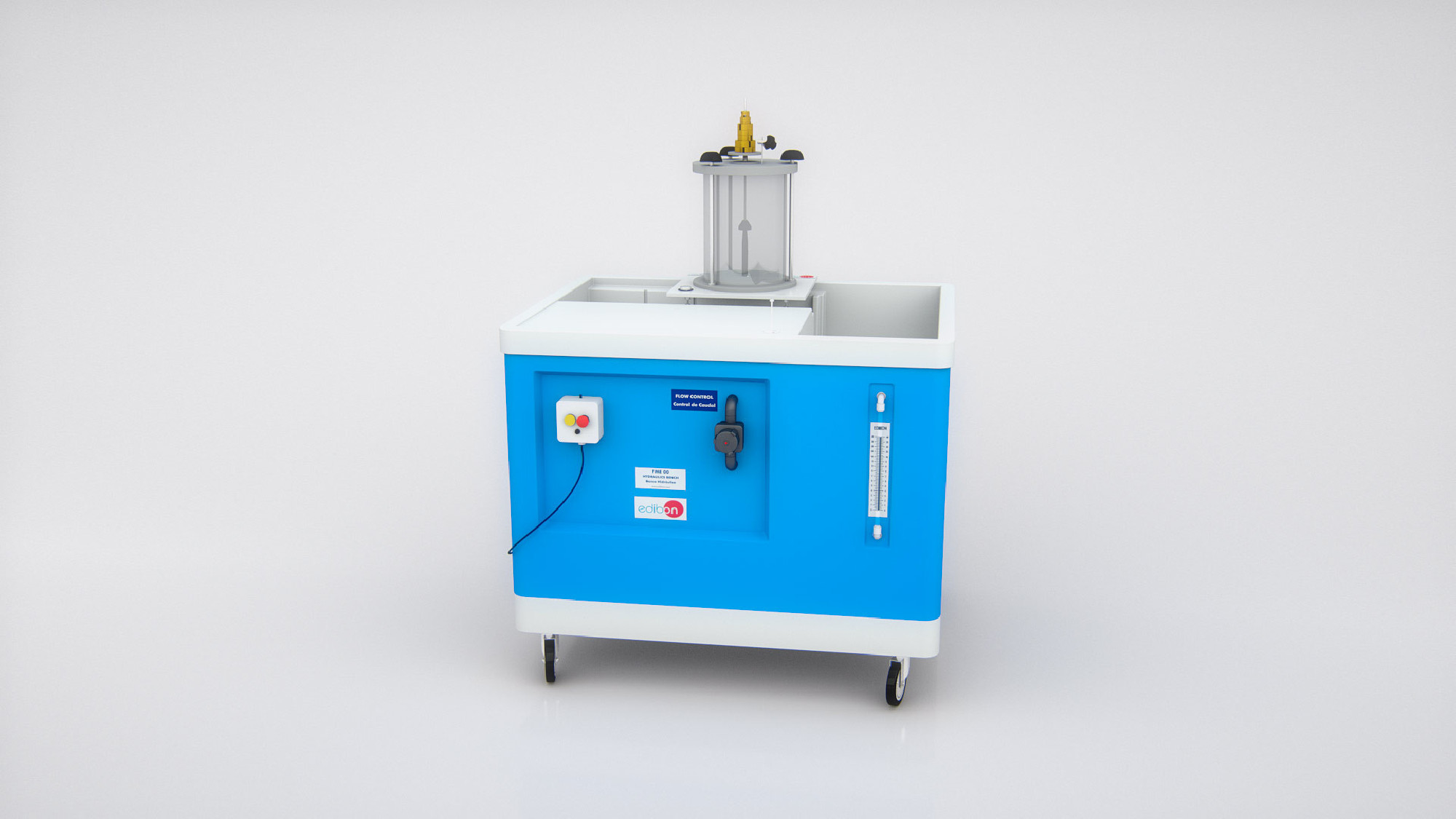

El Equipo de Impacto de Chorro sobre Superficies, "FME01", diseñado por EDIBON, permite el estudio de la interacción entre un chorro de fluido en movimiento y distintas superficies de impacto, proporcionando una comprensión detallada de los principios de la dinámica de fluidos y su aplicación en ingeniería hidráulica e industrial. Su diseño facilita la observación en tiempo real de cómo la fuerza del chorro varía en función de la geometría de la superficie, permitiendo a los estudiantes analizar su comportamiento en diferentes condiciones operativas. El caudal de entrada se suministra a través del Banco Hidráulico, "FME00", o del Grupo de Alimentación Hidráulica Básico, "FME00/B".

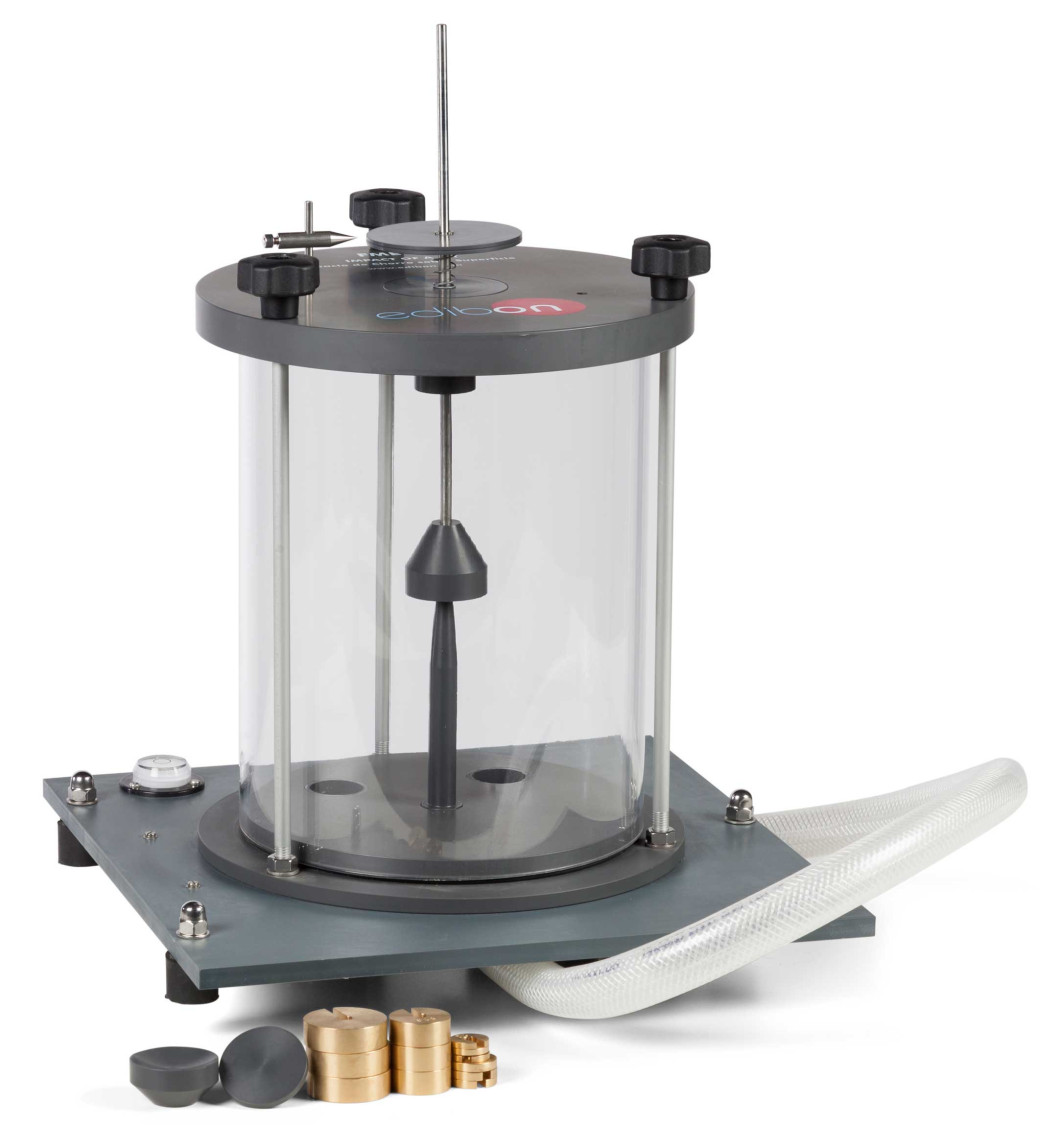

El FME01 está compuesto por un tanque cilíndrico con paredes laterales transparentes, lo que permite visualizar el impacto del chorro sobre la superficie en estudio. En su interior, una boquilla alineada con el eje central dirige el flujo de agua hacia la superficie seleccionada, facilitando la medición de la fuerza ejercida. Para una cuantificación precisa, el equipo incorpora un sistema de masas calibradas, que equilibra la fuerza del agua y permite su medición mediante un indicador de referencia ajustado previamente.
Además, cuenta con apoyos ajustables, que garantizan una correcta nivelación del sistema, y orificios de drenaje en la base del tanque para evitar acumulaciones de agua y salpicaduras no deseadas, asegurando un entorno de trabajo eficiente y seguro.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
- Impacto sobre una superficie plana.
- Impacto sobre una superficie curva de 120°.
- Impacto sobre una superficie semi-esférica.
- Uso de los conectores rápidos.
EQUIPOS COMPLEMENTARIOS
Demostración del Teorema de Bernoulli
Descarga por Orificios
Vórtice Libre y Forzado
Equipo de Chorro y Orificio
Demostración de Cavitación
Equipo de Venturi, Bernoulli y Cavitación
Sistema de Adquisición de Datos y Sensores
Calidad

SERVICIO POSVENTA
