TIFCC Intercambiador de Calor de Flujos Cruzados, Controlado desde Computador (PC)

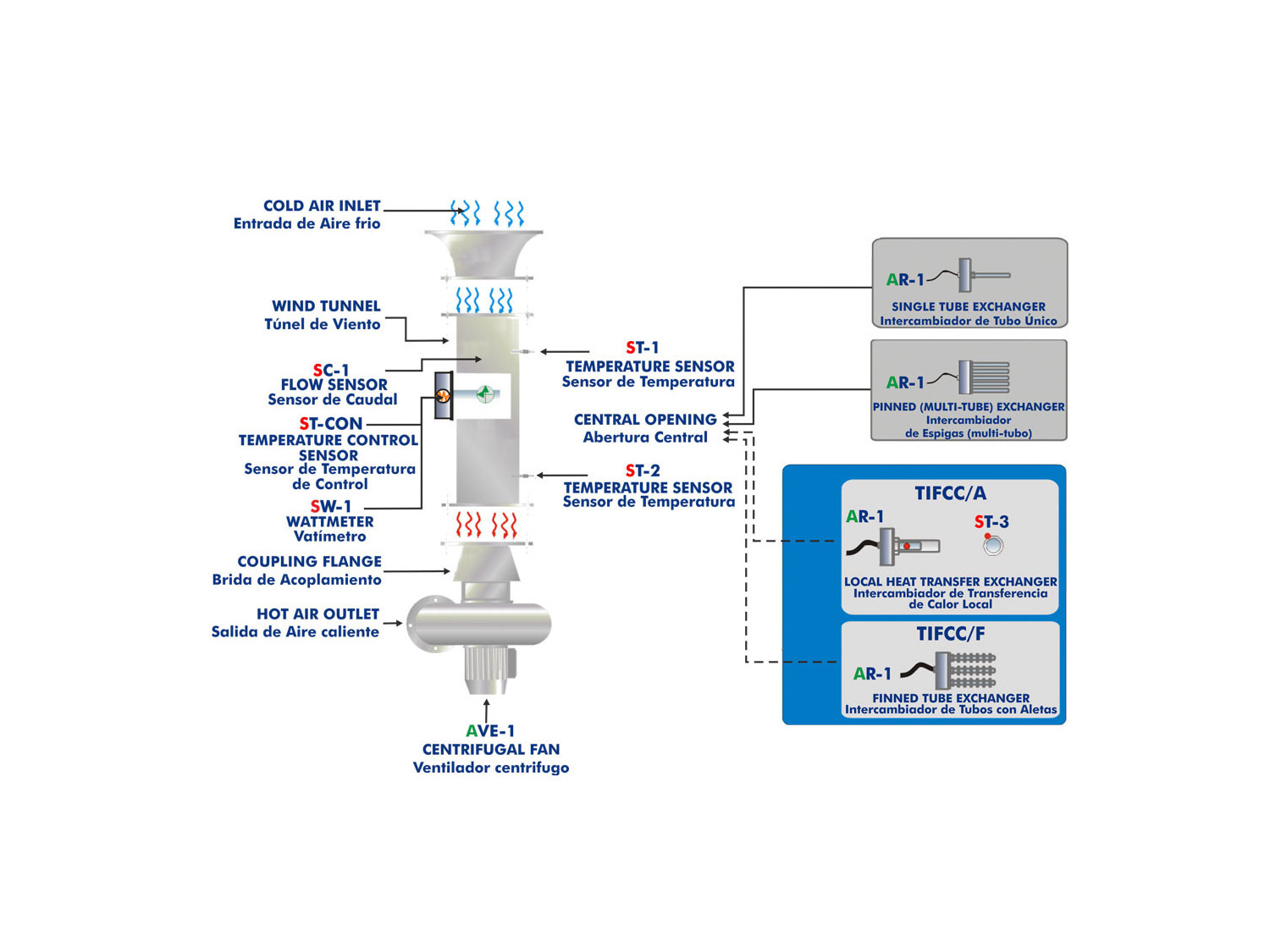

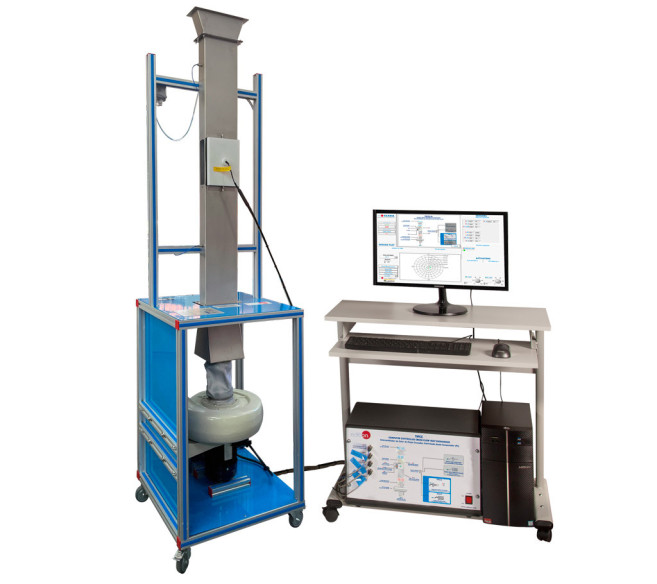

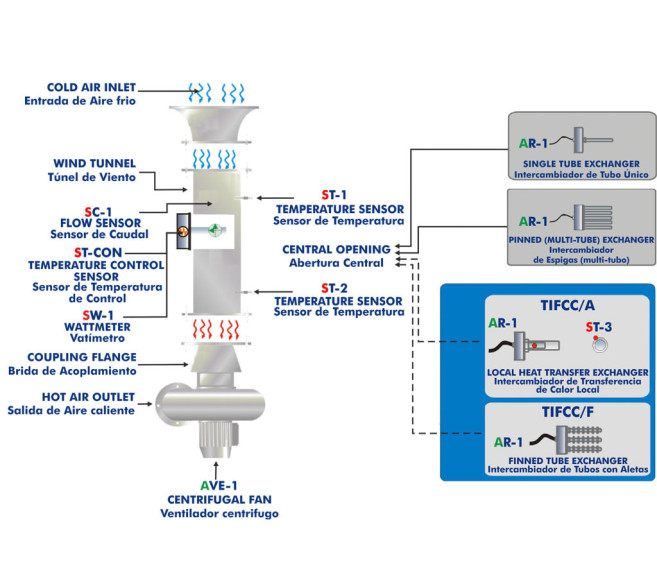

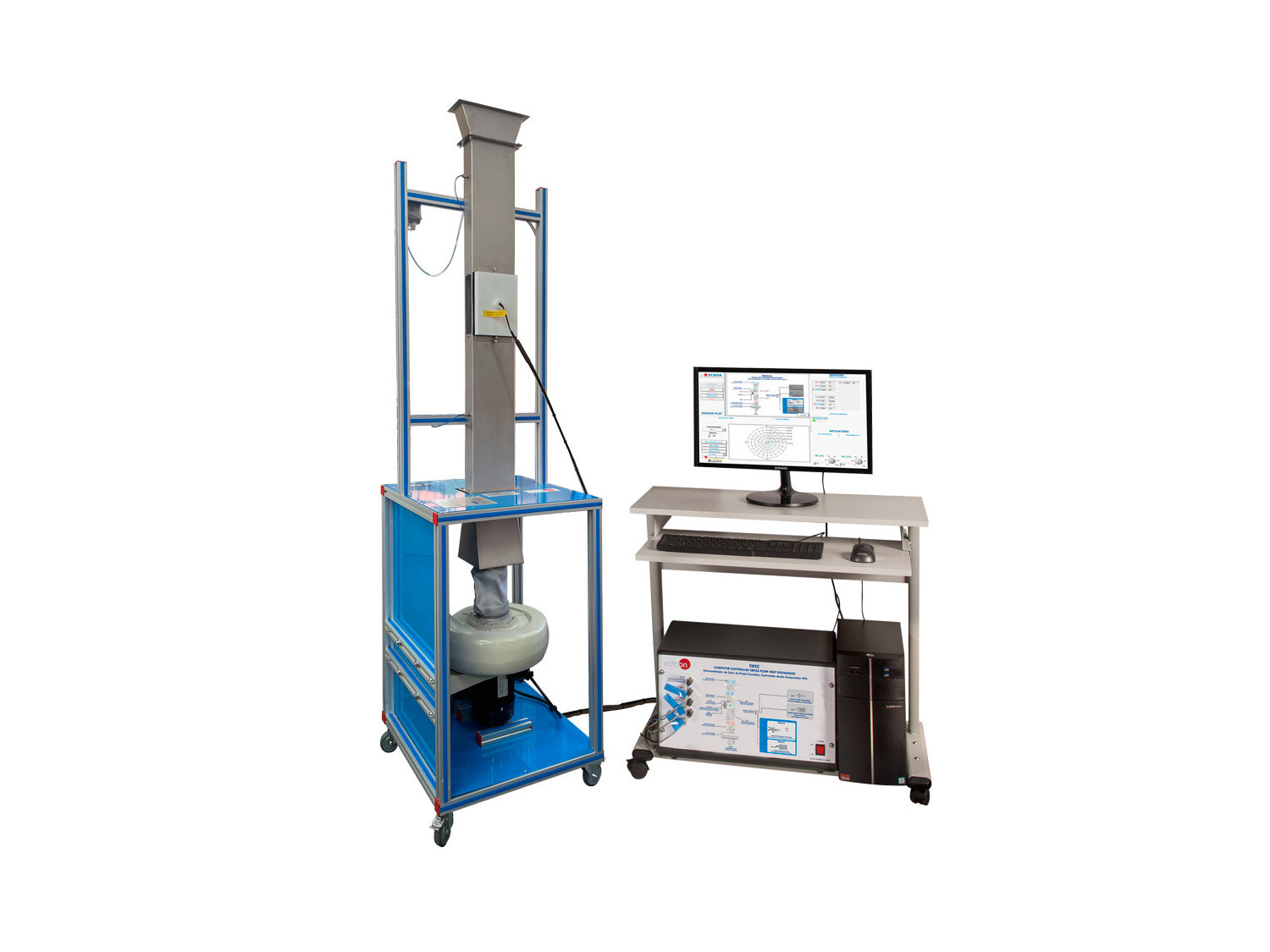

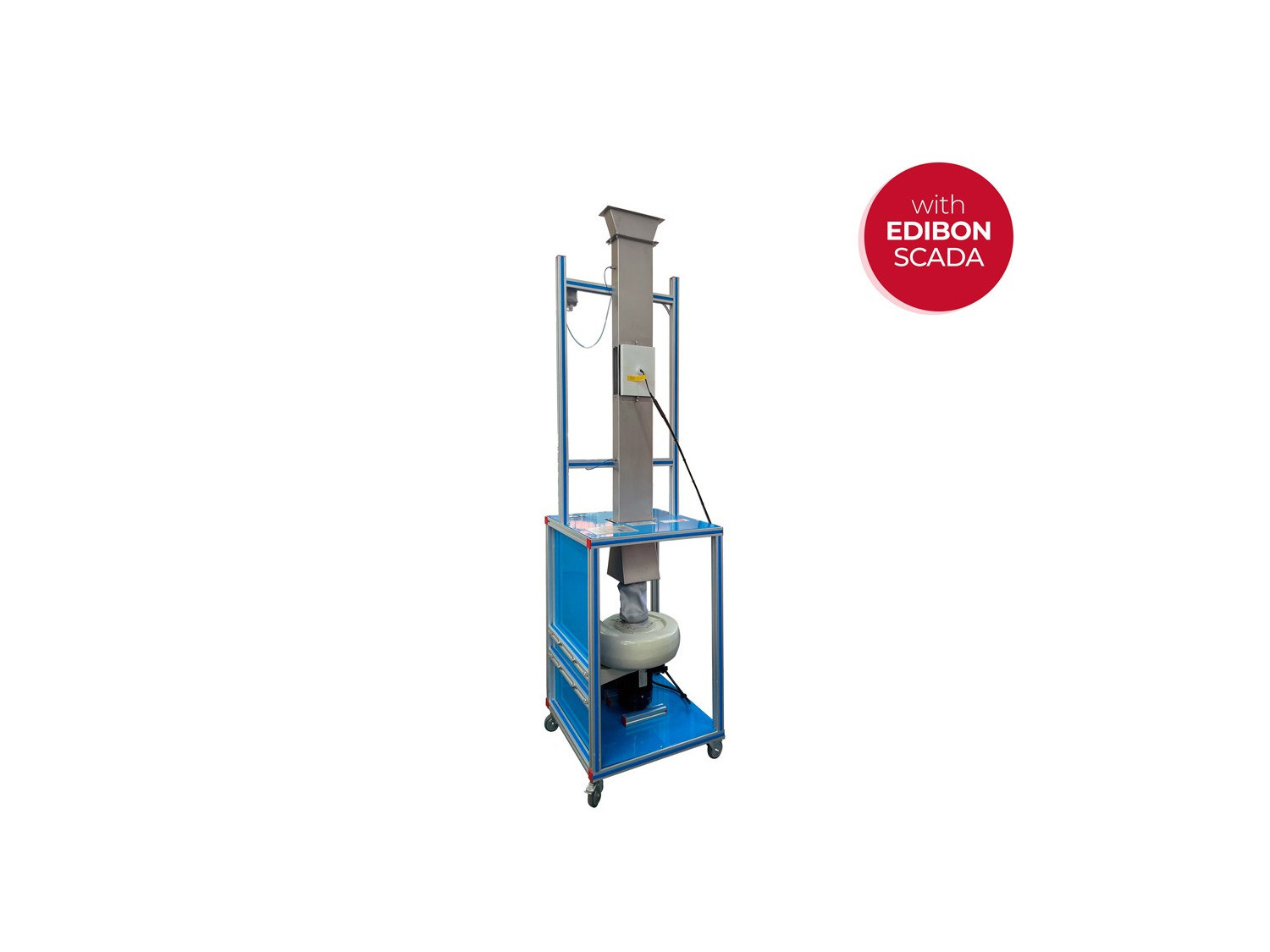

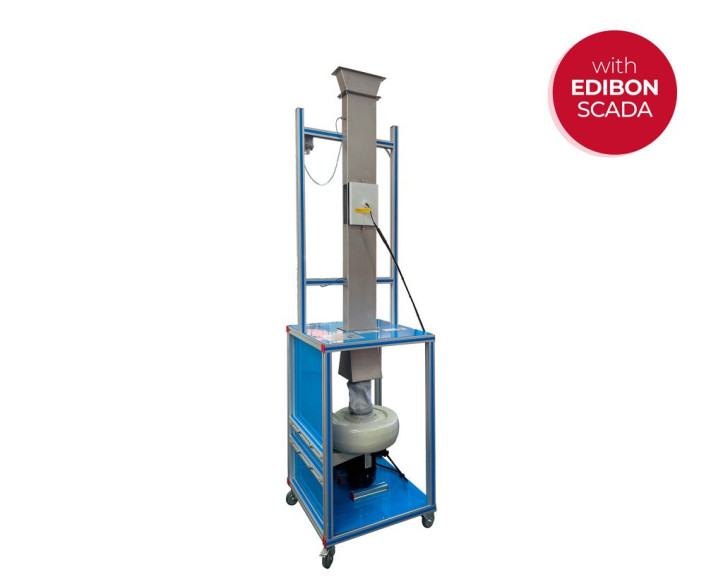

El Intercambiador de Calor de Flujos Cruzados Controlado desde Computador (PC) "TIFCC" está formado básicamente por un túnel rectangular de aire de acero inoxidable, resistente a la corrosión. Tiene una entrada en forma de campana y en su parte central dispone de una abertura dispuesta longitudinalmente con dos apoyos de acero inoxidable para soportar las placas con los diferentes intercambiadores.

El túnel se encuentra instalado sobre la entrada de un potente ventilador centrífugo y conectado a él mediante una brida de acoplamiento elástica. Este ventilador aspira aire del interior del túnel y lo expulsa al exterior, consiguiendo el paso de la corriente de aire a través del túnel. Hay un variador de velocidad para controlar el caudal de aire a través del túnel, mediante el control del ventilador desde computador (PC).

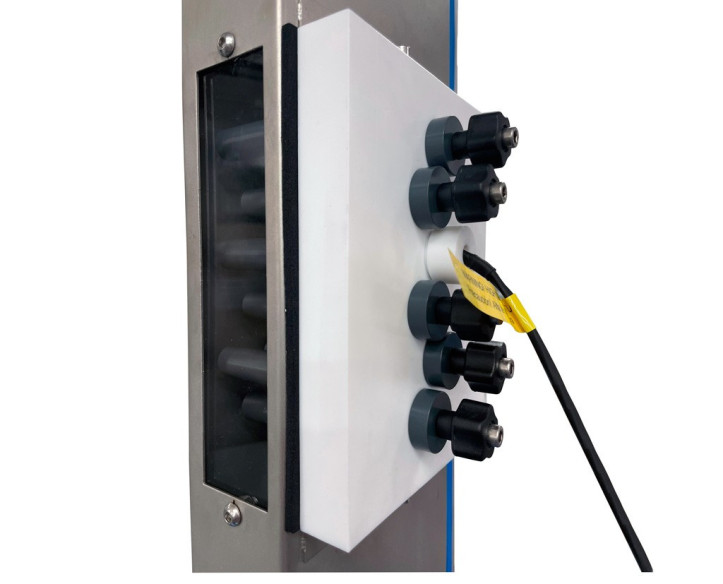

El equipo TIFCC incluye dos tipos de intercambiadores: un intercambiador de espigas (multi-tubo) y un intercambiador de tubo único, donde se aloja el elemento calefactor, que es controlado desde computador (PC).

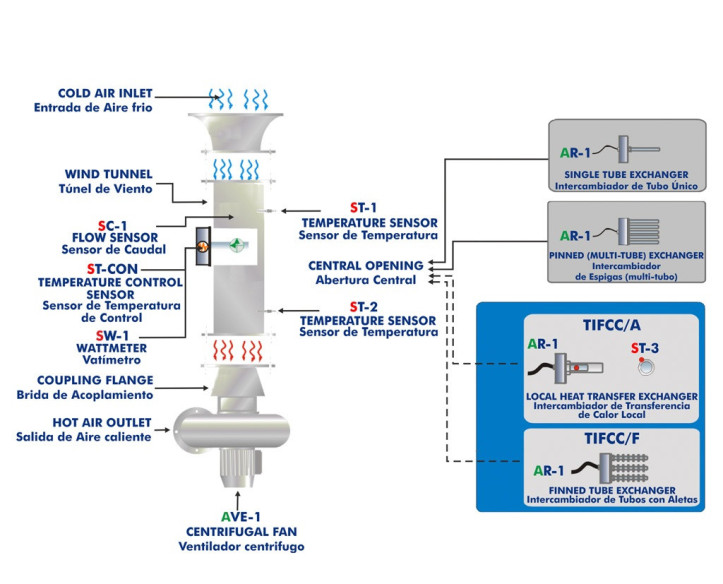

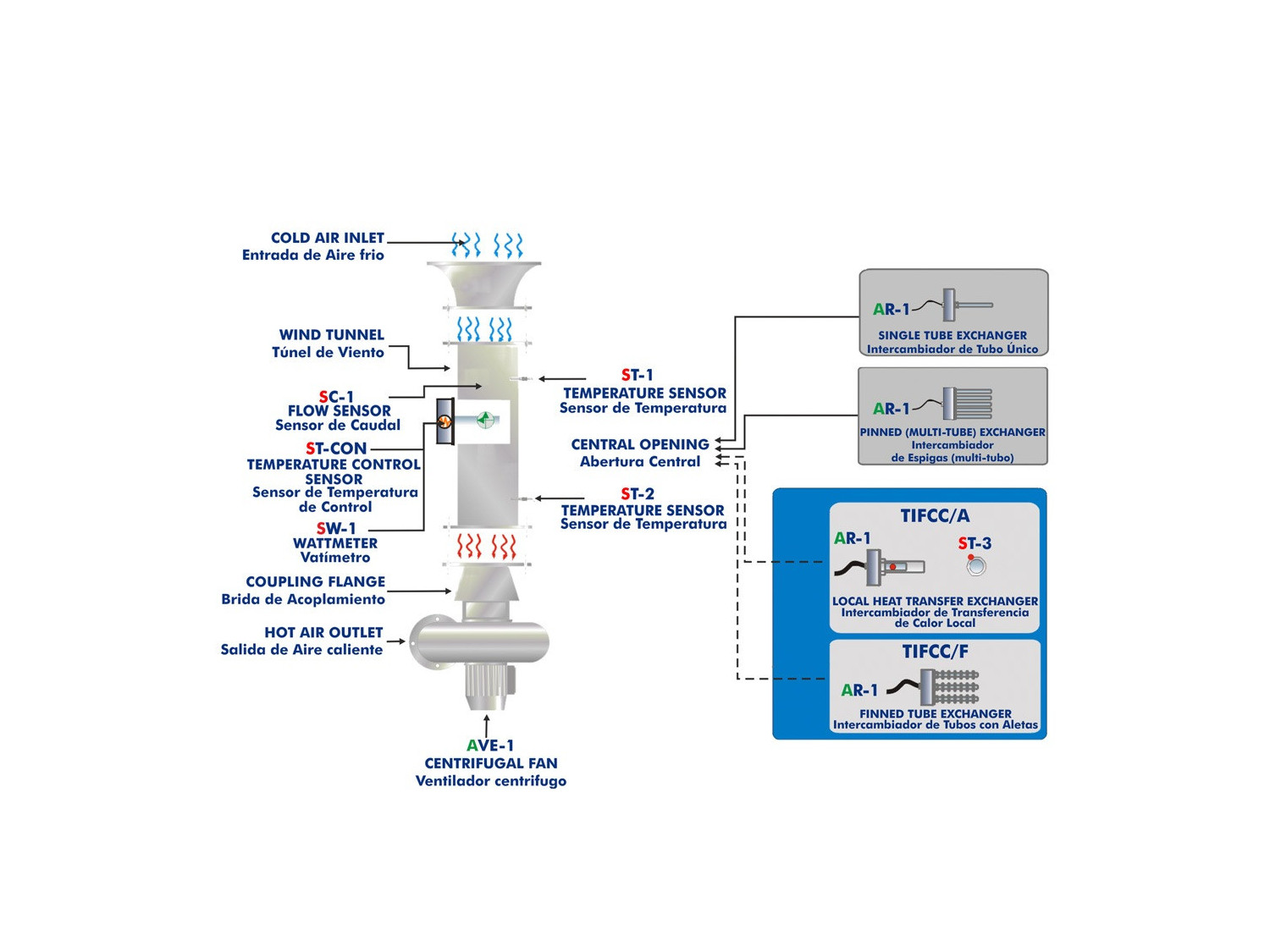

Para la realización de todas las prácticas, el equipo dispone de dos sensores de temperatura para medir la temperatura del aire en el túnel, antes y después de su paso por el intercambiador de calor, un sensor de temperatura de control alojado en la resistencia y un sensor de caudal que nos permite determinar el caudal de aire a lo largo del túnel.

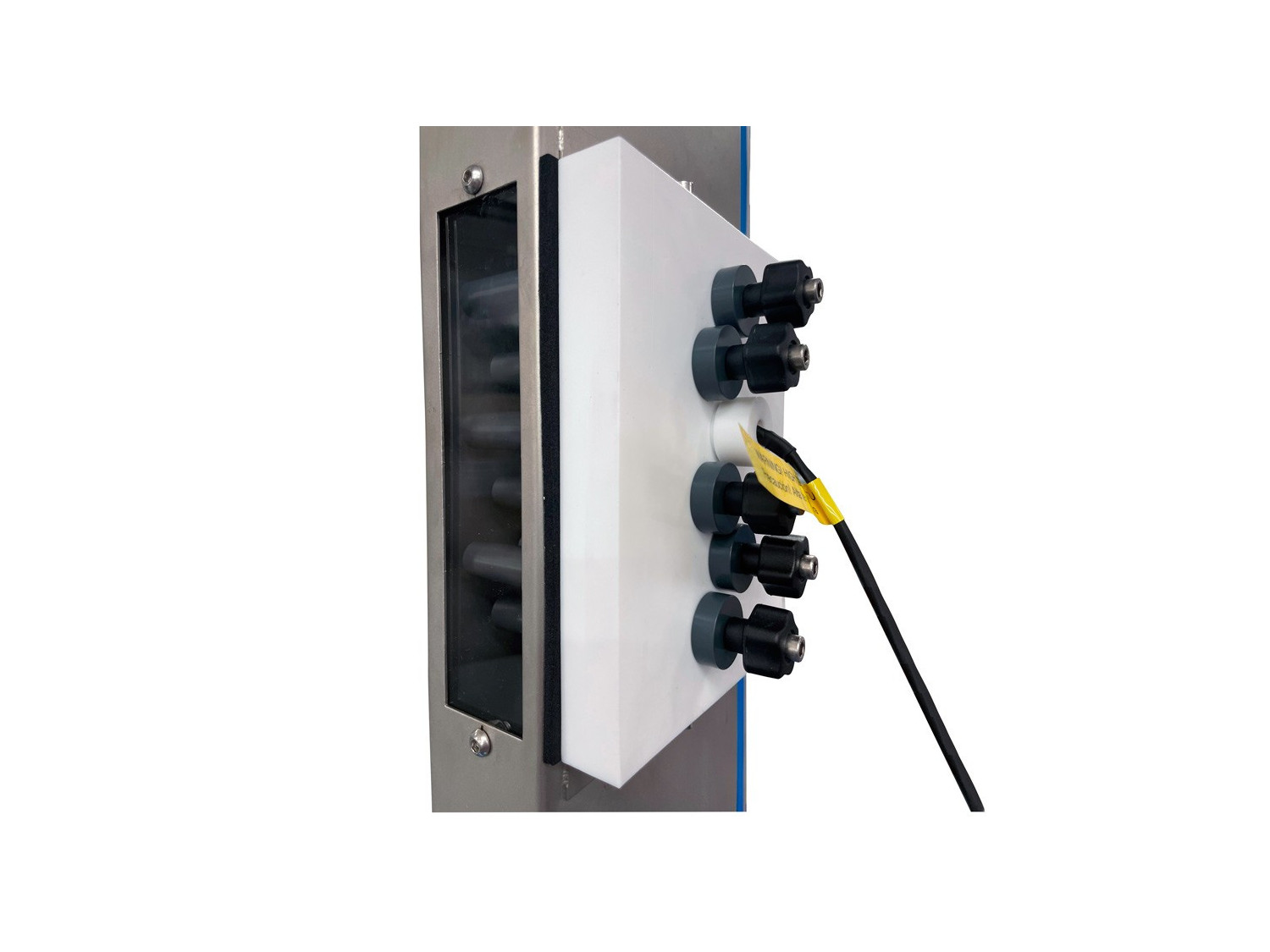

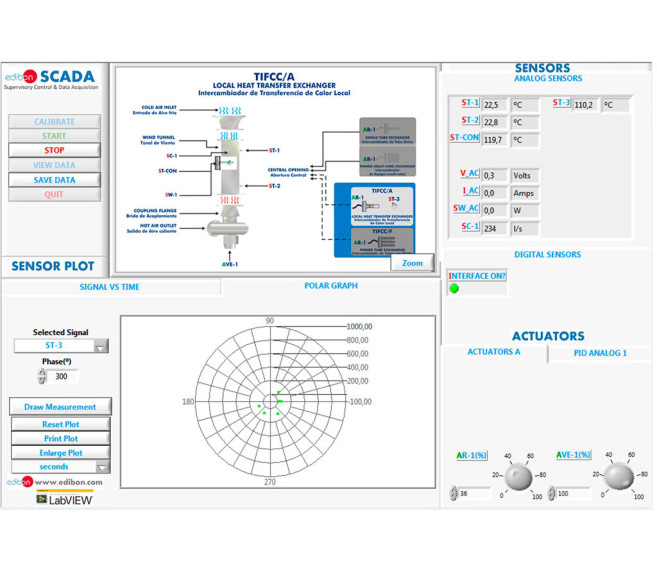

Disponibles dos intercambiadores opcionales: Intercambiador de Transferencia de Calor Local (TIFCC/A) e Intercambiador de Tubos con Aletas (TIFCC/F).

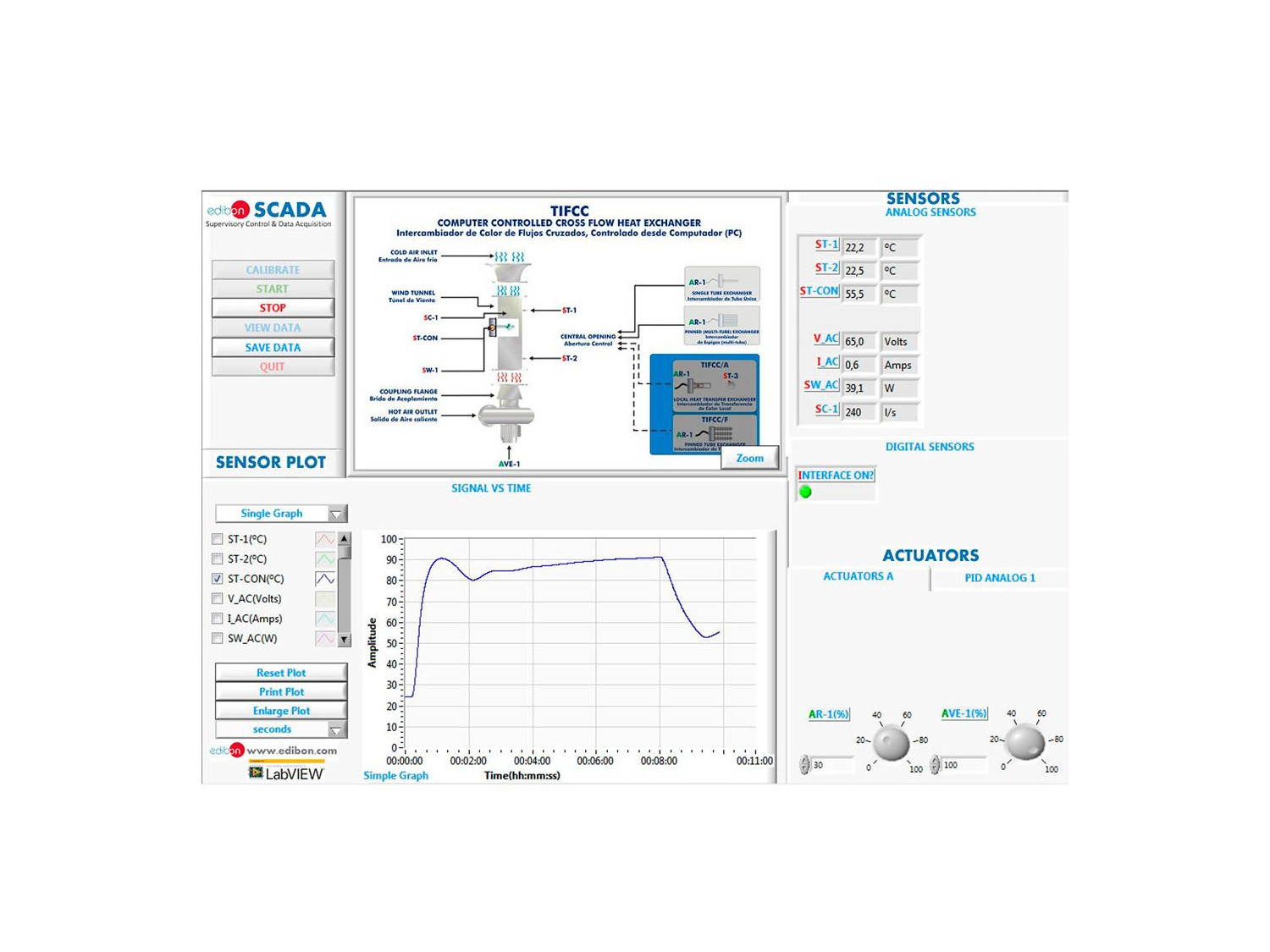

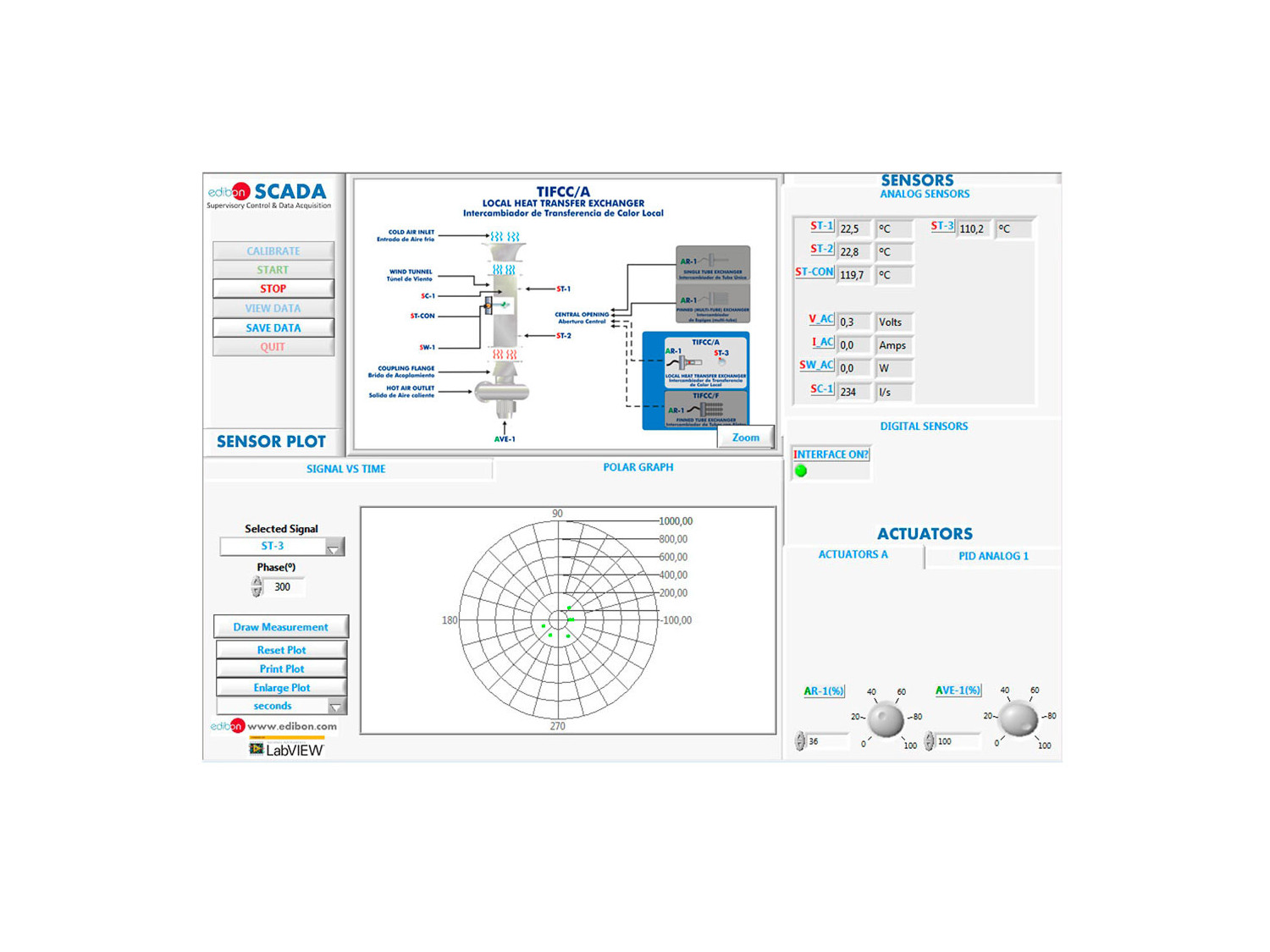

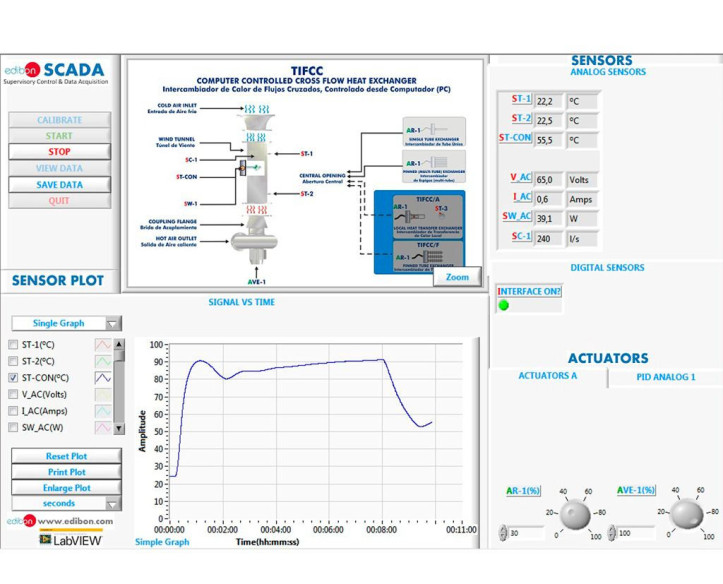

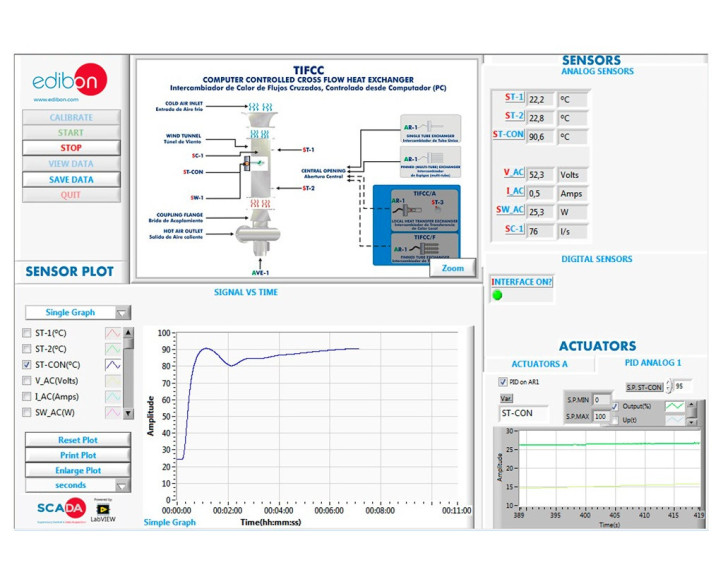

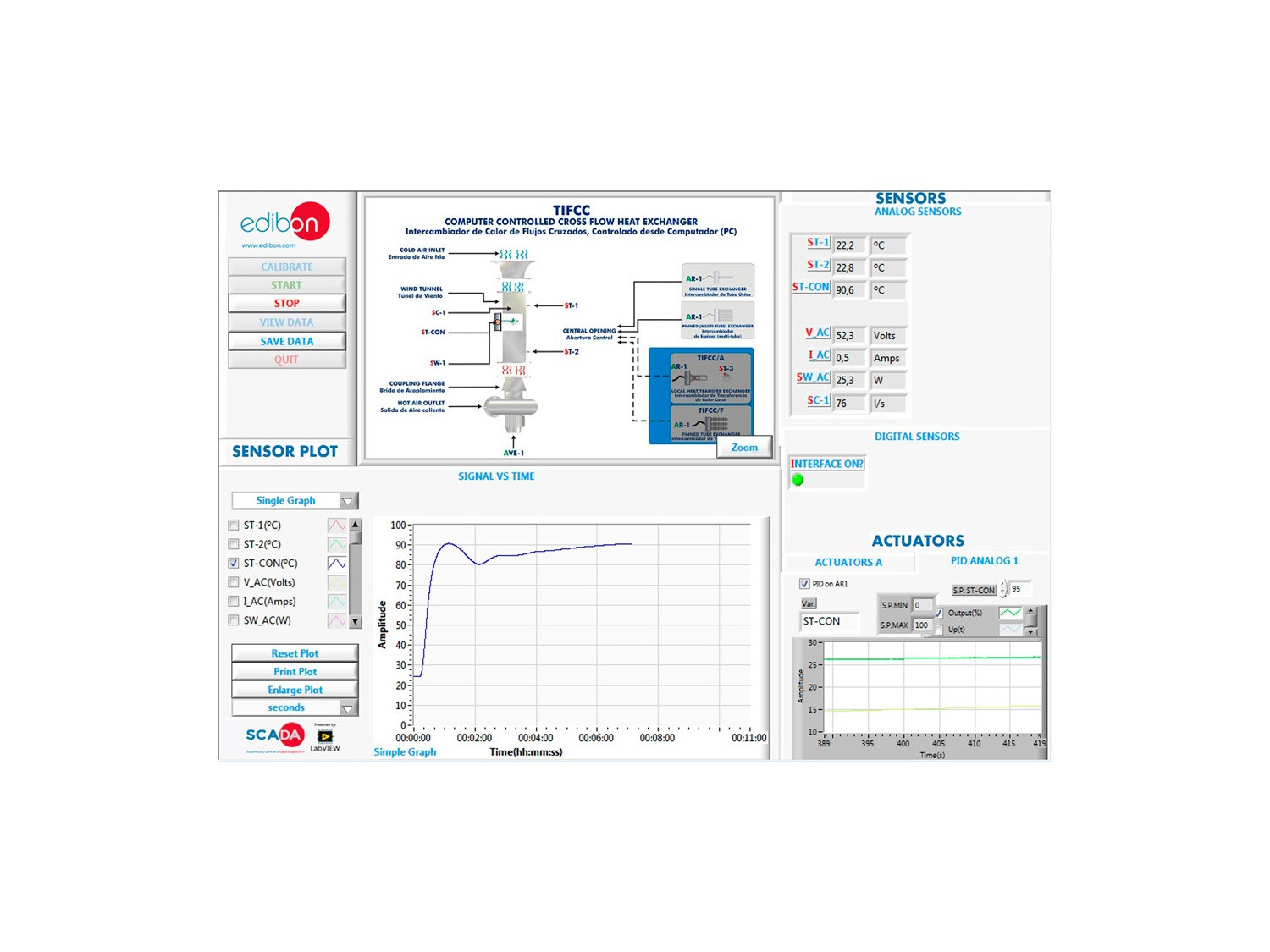

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:

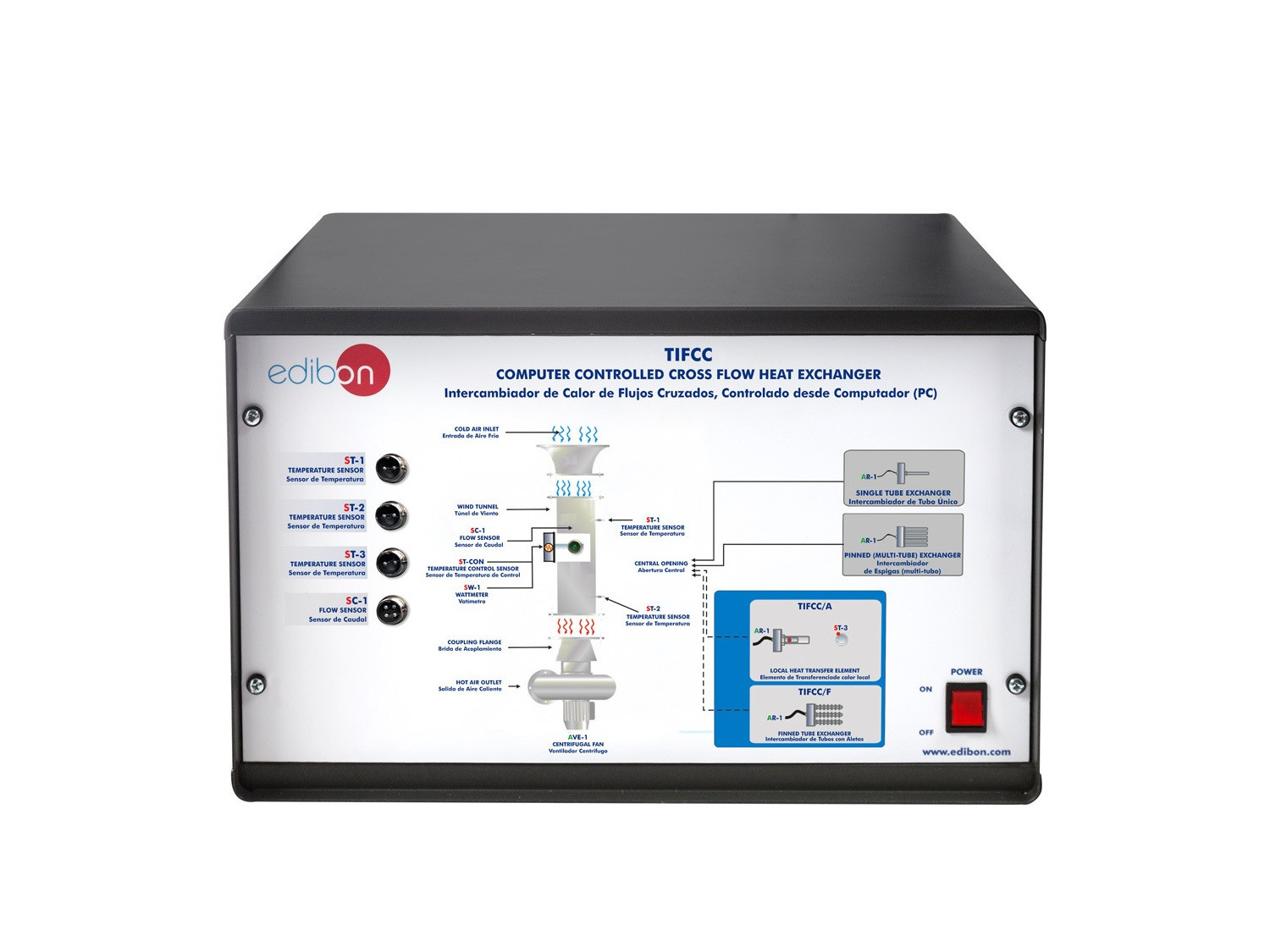

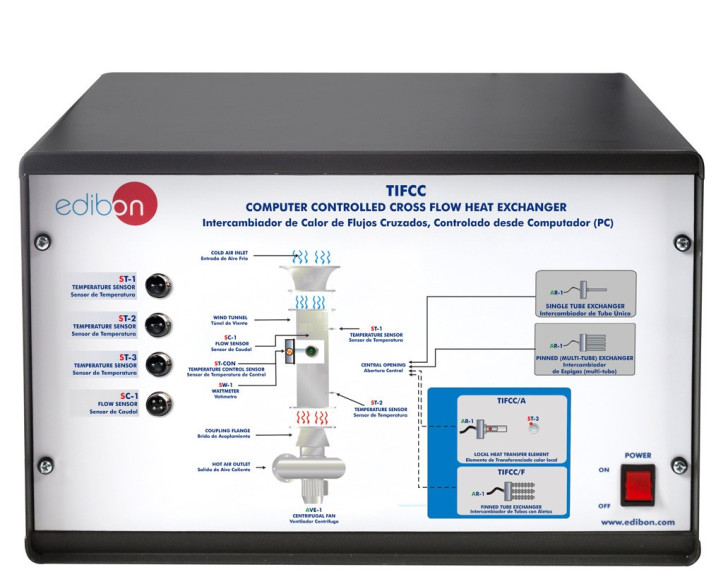

el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, de Adquisición de Datos y de Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
