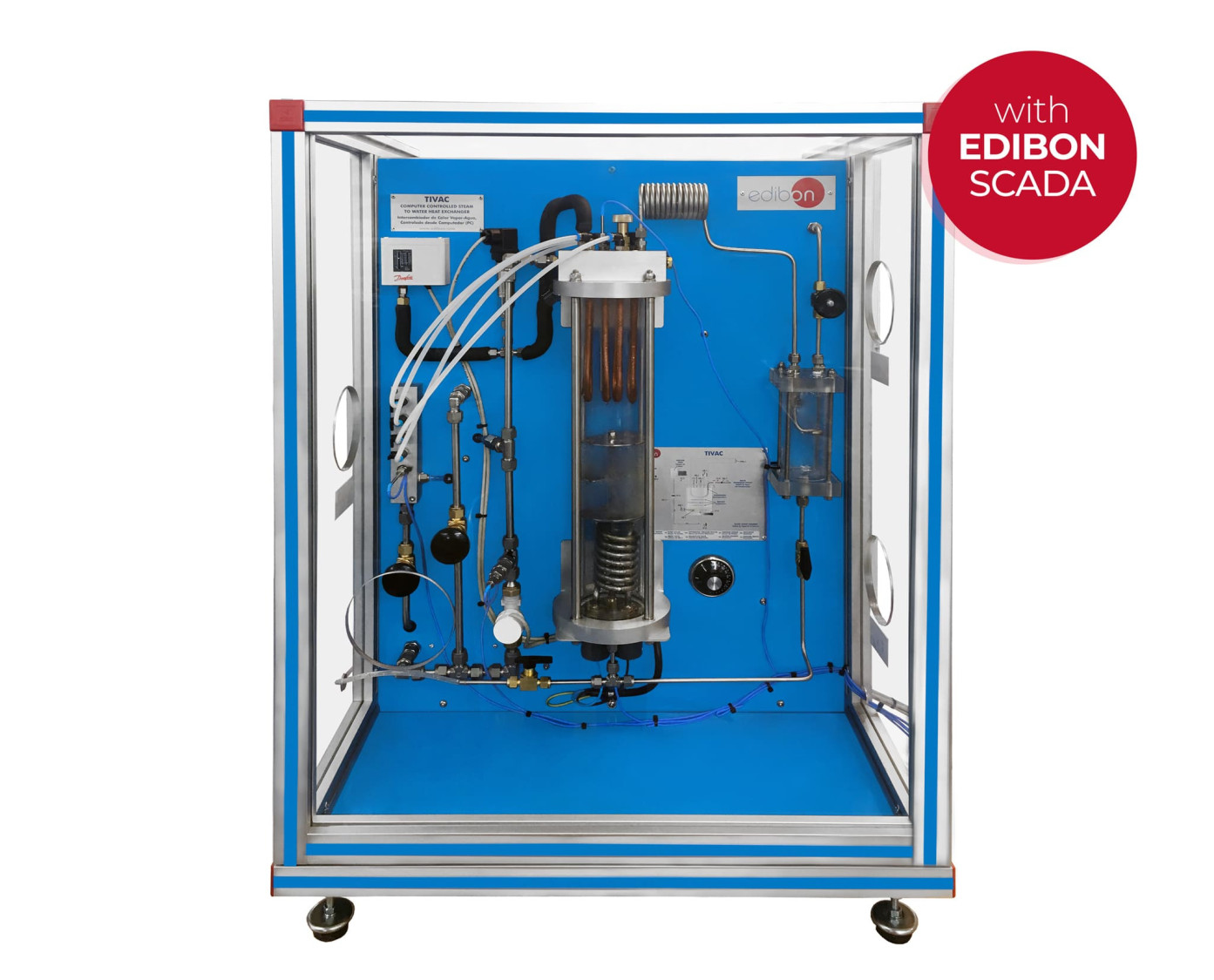

El equipo Intercambiador de Calor Vapor-Agua, Controlado desde Computador (PC), "TIVAC", es un equipo diseñado para estudiar los fenómenos de condensación en intercambiadores de calor de carcasa y tubo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

11PTC
 Laboratorio para Centro de Formación de Petróleo
9TV
 Laboratorio de Termodinámica y Termotecnia para Educación Técnica y Vocacional
9HE
 Laboratorio de Termodinámica y Termotecnia para Educación Superior

Descripción General

El equipo Intercambiador de Calor Vapor-Agua, Controlado desde Computador (PC), "TIVAC", es un equipo diseñado para estudiar los fenómenos de condensación en intercambiadores de calor de carcasa y tubo.

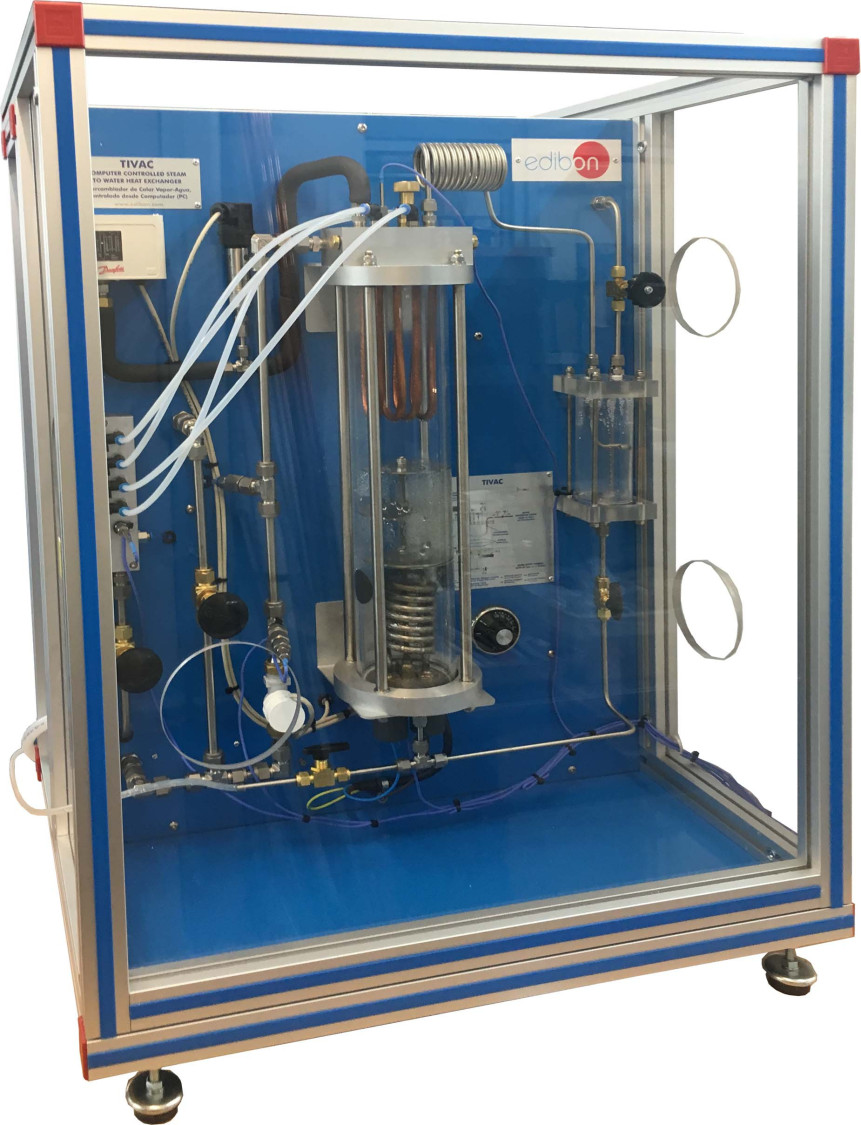

Está constituido principalmente por una cámara de vapor, que es un cilindro vertical de paredes de vidrio resistentes. En su parte inferior se dispone helicoidalmente la resistencia eléctrica que aporta el calor a un determinado volumen de agua que se encuentra en la cámara.

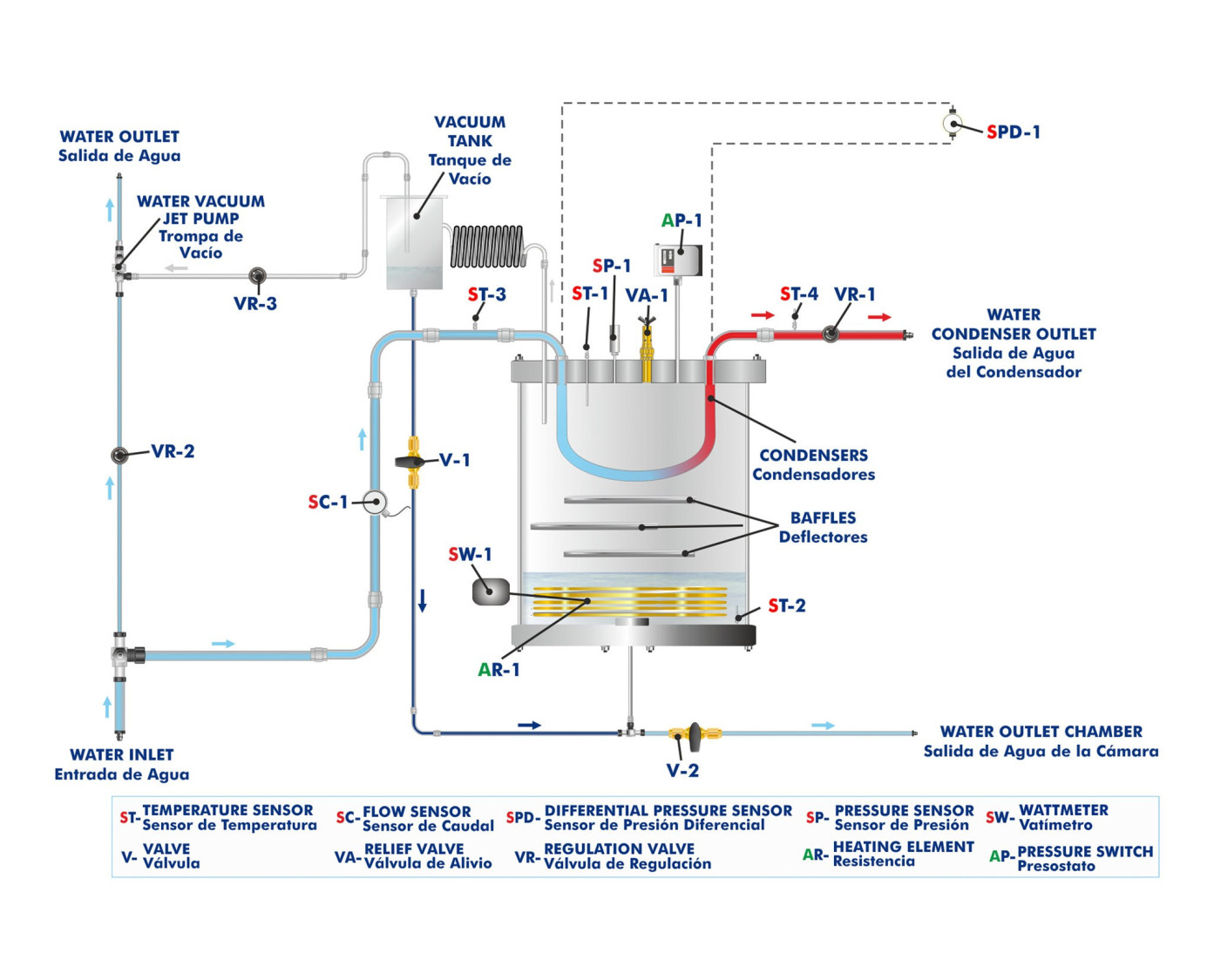

En la parte superior de la cámara se encuentra el condensador, formado por un conjunto de cuatro tubos de cobre dispuestos en forma de U configurados en serie. La forma de configurar el condensador en un, dos, tres o cuatro pasos, se realiza fácilmente con válvulas manuales.

En el condensador se hace pasar el fluido refrigerante (Agua de red) que va a ser calentado por el proceso de condensación a través del sistema de tubos. Para un caudal de agua de refrigeración constante, al aumentar el número de pasos en el condensador, aumentará la superficie de transferencia de calor.

El vapor formado en la cámara por la resistencia eléctrica sube hacia arriba, hacia los tubos del condensador, donde condensa en la superficie externa de éstos tubos. Una vez condensado baja a la parte inferior de la cámara de vapor donde vuelve a evaporarse.

Para favorecer la evaporación, el equipo dispone de un sistema de vacío, constituido por una trompa de vacío que permite alcanzar una presión negativa en la cámara de vapor, disminuyendo la temperatura de ebullición del agua. Este sistema a su vez ayuda al proceso, extrayendo el aire que se encuentra inicialmente en la cámara, permitiendo que solo se tenga agua y vapor de agua dentro de ella.

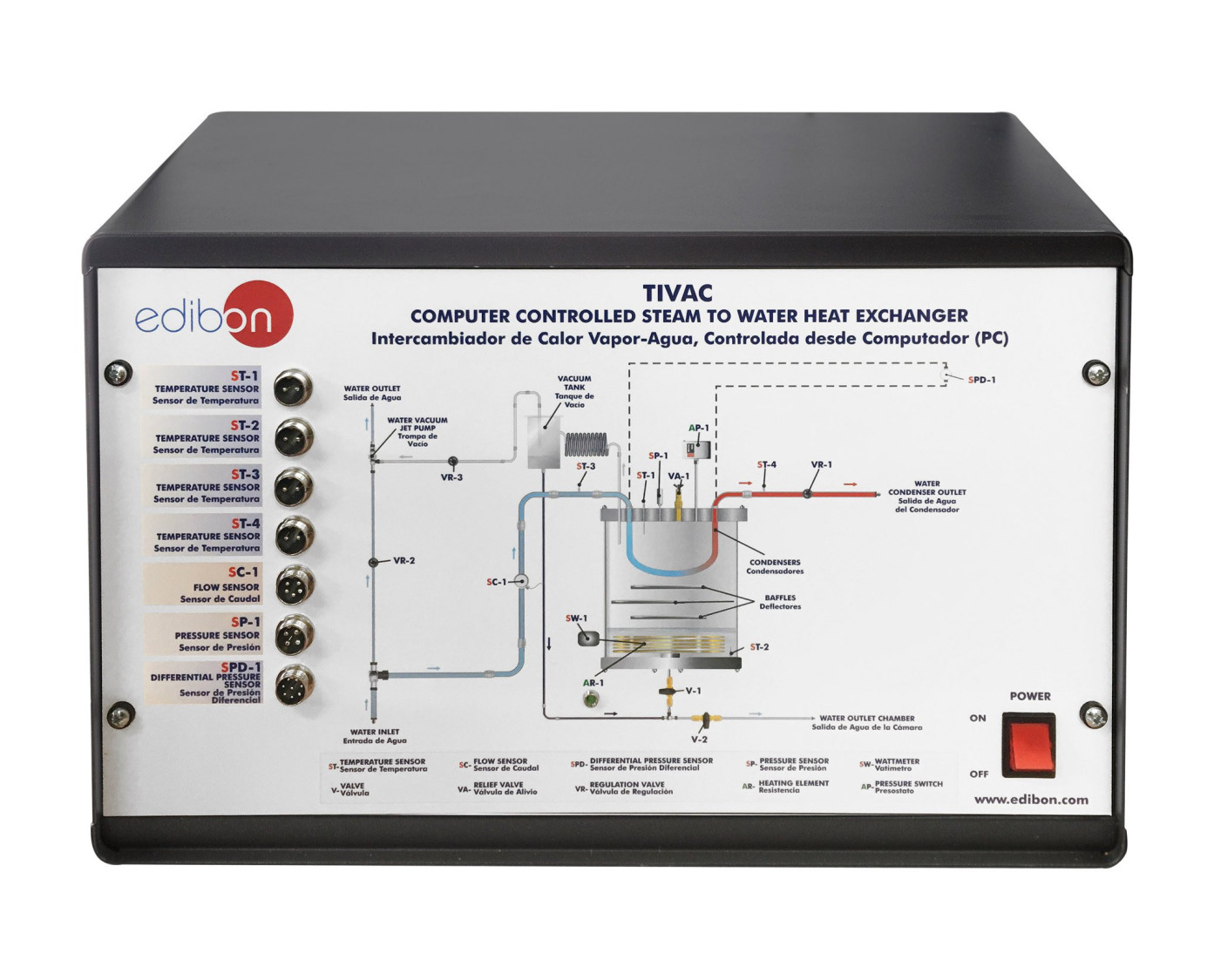

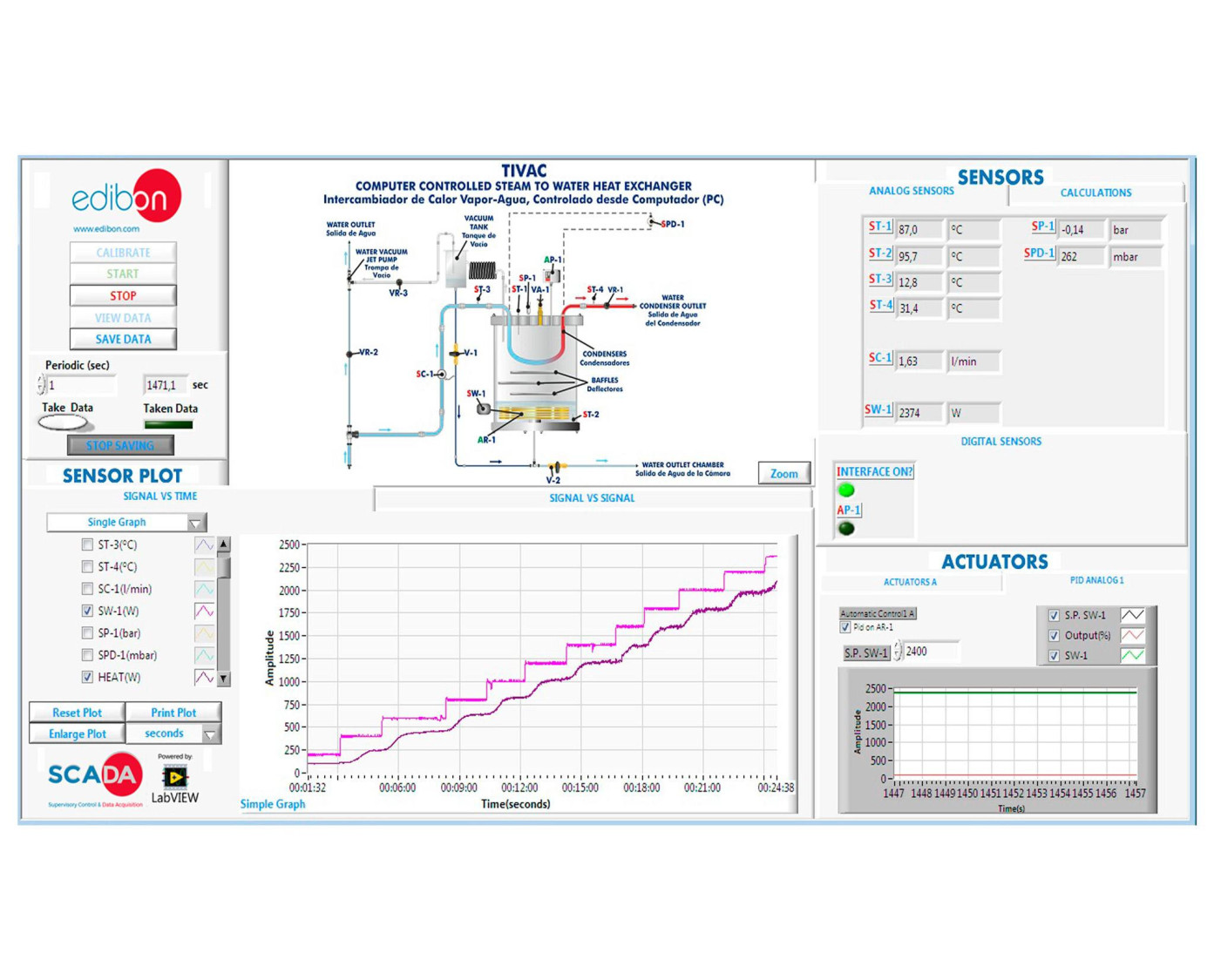

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la condensación en gota, en película y fenómeno de ebullición nucleada.
  2. Influencia del número de pasos en la transmisión de calor.
  3. Influencia del área de transferencia de calor en el coeficiente global de transferencia de calor (U).
  4. Influencia de la caída presión en el coeficiente global de transferencia de calor (U).
  5. Demostración de la caída de presión con el número de pasos.
  6. Estudio de la eficiencia de transmisión de calor.
  7. Estudio de la presión y temperatura de saturación del agua a bajas presiones.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Posibilidades prácticas adicionales:

  1. Balance global de energía en el intercambiador.
  2. Influencia del caudal del fluido refrigerante en el coeficiente global de transferencia de calor (U).
  3. Influencia del efecto del aire de la cámara de vapor en el coeficiente global de transferencia de calor (U).
  4. Demostración del efecto Venturi.

Otras posibilidades que pueden realizarse con este equipo:

  1. Varios alumnos pueden visualizar simultáneamente los resultados.
  2. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  3. Control Abierto, Multicontrol y Control en Tiempo Real.
  4. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  5. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  6. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  7. Este equipo puede usarse para realizar investigación aplicada.
  8. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  9. Control del proceso del equipo TIVAC a través de la interface de control, sin el computador.
  10. Visualización de todos los valores de los sensores usados en el proceso del equipo TIVAC.
  11. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  12. El usuario puede realizar otros ejercicios diseñados por él mismo.
