Descripción General

Este equipo permite investigar el espesor y las características de una película lubricante en una esfera.

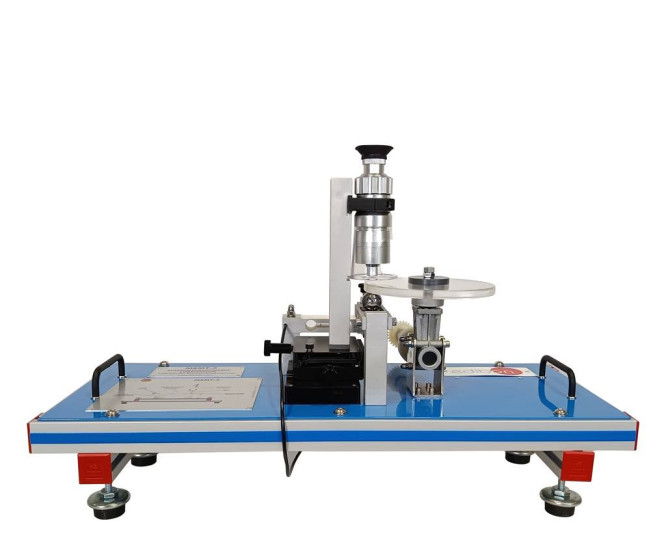

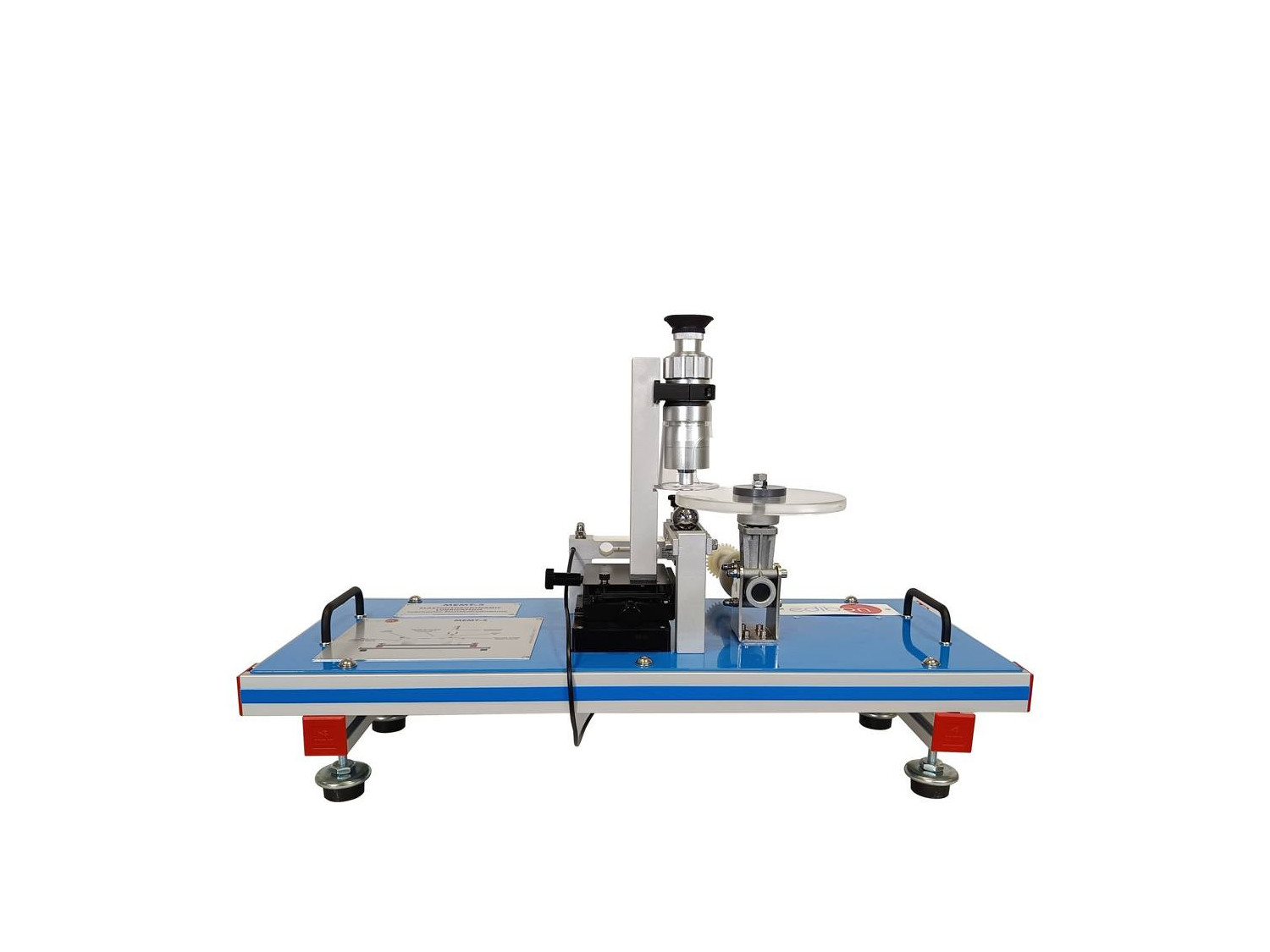

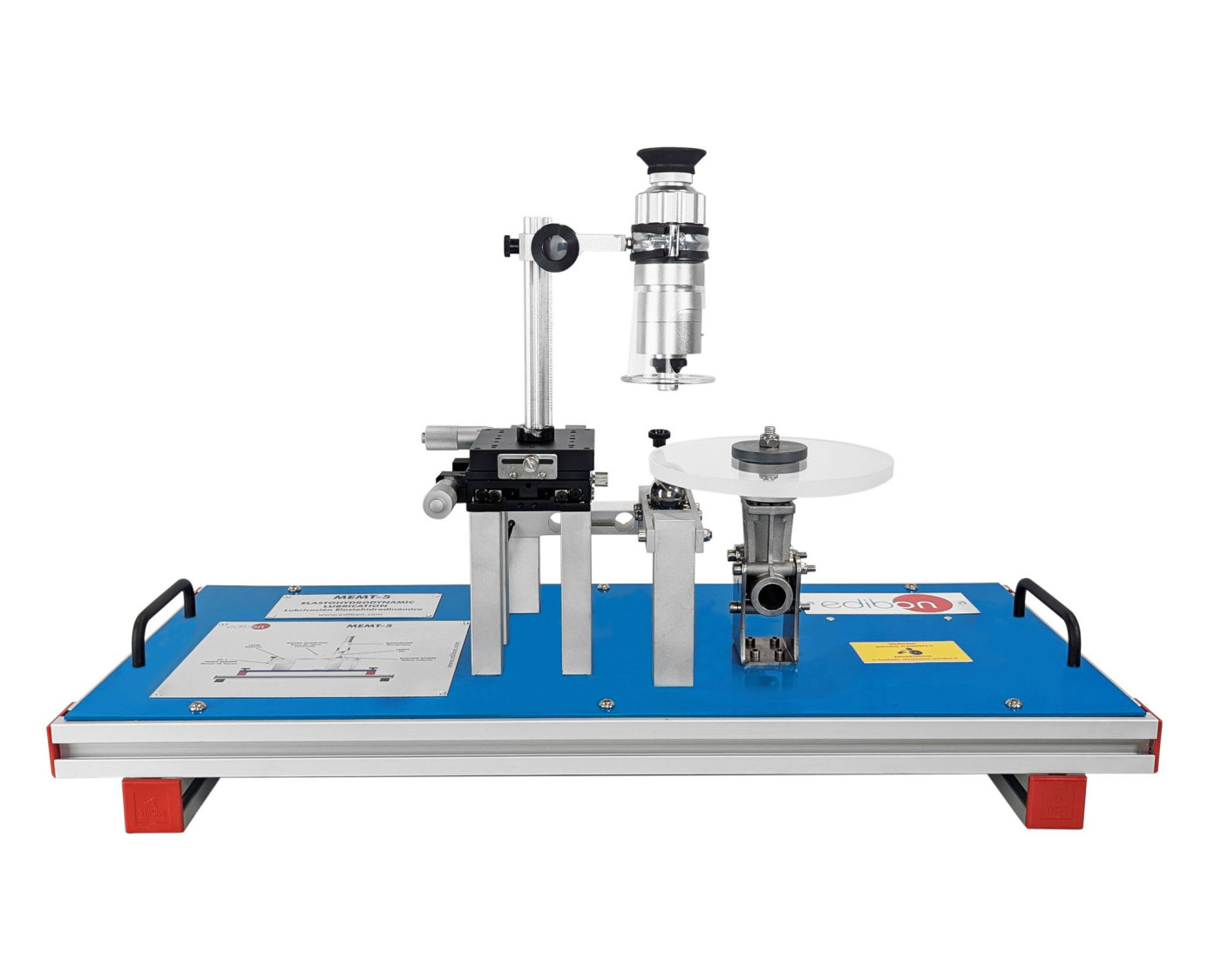

El equipo consiste en una esfera de acero y un disco de vidrio.

La esfera se presiona contra la parte inferior del disco de vidrio. La luz de un microscopio de luz reflejada pasa a través del disco de vidrio y la película de lubricante en el punto de contacto, luego, se refleja desde la superficie de la esfera. El espesor de la película de lubricante se determina visualmente a partir de los colores de los anillos de interferencia producidos. El microscopio se puede ajustar mediante un soporte móvil, ajustable en x-y y tiene un ajuste de enfoque. Se puede aplicar una presión definida a la esfera. Esta presión se puede ajustar con una palanca.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del comportamiento elastohidrodinámico de una película de lubricante entre una esfera y un disco.
  2. Determinación del espesor de la película de lubricante en el punto de contacto entre una esfera y un disco.
  3. Comparación del espesor experimental de la película lubricante con valores teóricos.
  4. Estudio de la influencia de la carga en el espesor de la película de lubricante.
  5. Estudio de la influencia de la velocidad en el espesor de la película de lubricante.
