MAC Mecanismo de Acoplamiento

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
COUPLING MECHANISM - MAC

SISTEMAS INNOVADORES

El Mecanismo de Acoplamiento, "MAC", ha sido diseñado por EDIBON para el estudio de un mecanismo Oldham y su funcionamiento cuando los ejes de entrada y salida se desplazan lateralmente.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

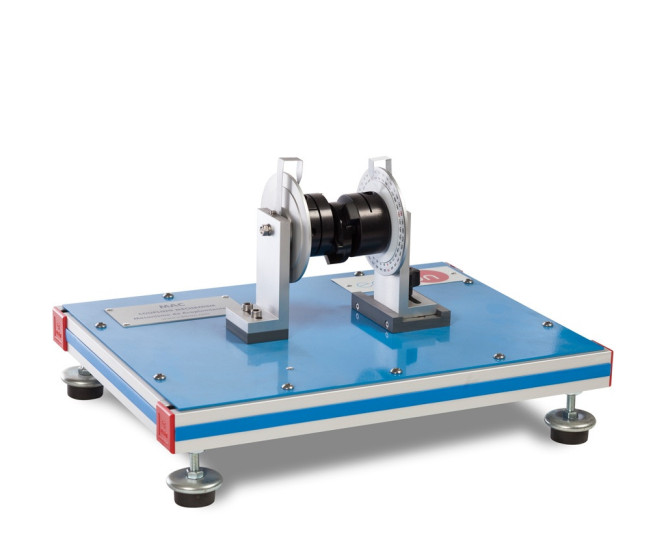

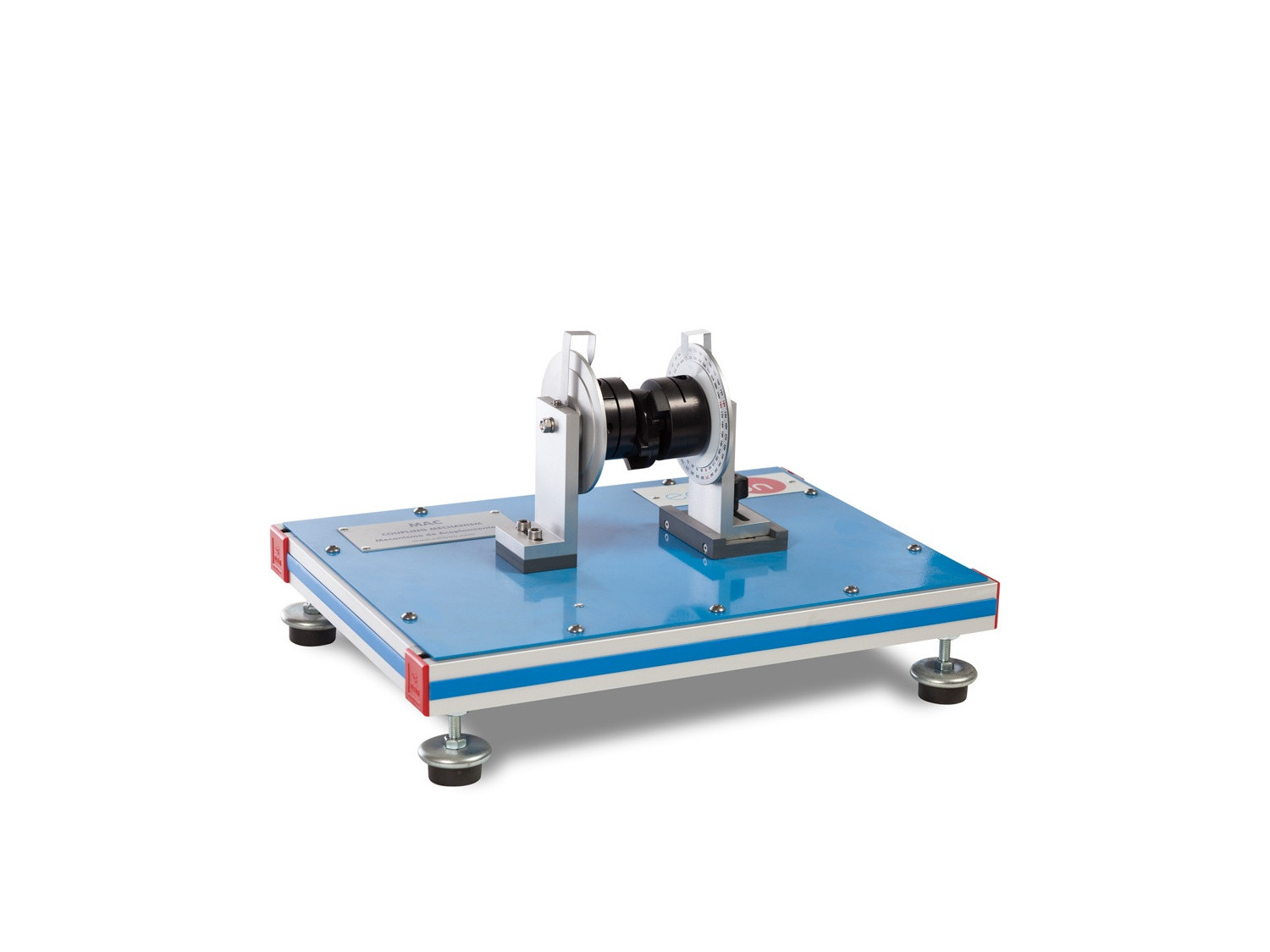

El Mecanismo de Acoplamiento, "MAC", representa un acoplamiento Oldham simple. Puede variarse el desplazamiento lateral de los ejes de entrada y salida y se acoplan escalas circulares a los rebordes de entrada y salida.

Está formado por dos discos exteriores de aluminio y un disco central de acetal. El disco central se ubica entre los dos discos exteriores y actúa como el elemento de transmisión de par. La transmisión del par se consigue encajando los salientes del disco central (ubicados a ambos lados y orientados con 90° de separación) en las ranuras de los discos exteriores.

Los dos discos exteriores se montan en dos discos graduados, donde puede medirse el ángulo de ambos discos exteriores.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de un mecanismo Oldham.
  2. Demostración del funcionamiento de un acoplamiento Oldham cuando se desplazan lateralmente los ejes de entrada y salida.
  3. Demostración de la conservación de la velocidad angular entre árboles desalineados.
