MCA Mecanismo de Cuatro Barras

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
FOUR-BAR MECHANISM - MCA

SISTEMAS INNOVADORES

El Mecanismo de Cuatro Barras, "MCA", diseñado por EDIBON, es un equipo de sobremesa para realización de experimentos enlaboratorios que dispone de un mecanismo de cuatro barras.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

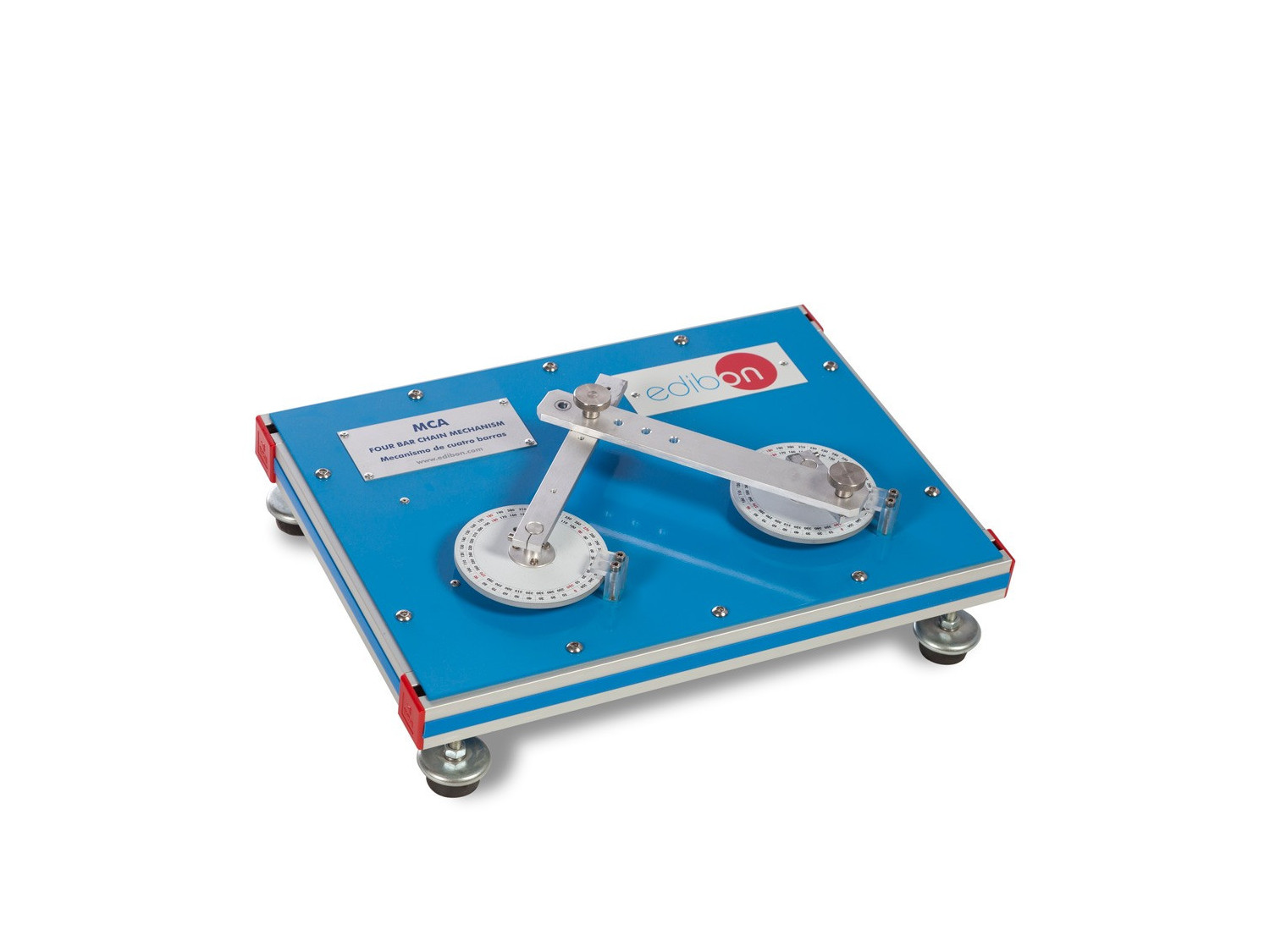

El Mecanismo de Cuatro Barras, "MCA", diseñado por EDIBON, es un equipo de sobremesa para realización de experimentos en laboratorios que dispone de un mecanismo de cuatro barras.

Está hecho de aluminio anodizado y formado por dos elementos giratorios (discos graduados) montados sobre rodamientos de bolas.

Los discos incluyen una escala de forma que se puede medir el ángulo de entrada y de salida de forma precisa utilizando un indicador de metacrilato.

El movimiento de rotación de uno de los discos se transfiere a través de las barras y provoca el movimiento de rotación del otro disco. Las barras, fabricadas en aluminio anodizado, se pueden conectar a diferentes longitudes mediante pernos moleteados de fácil ajuste.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudiar el funcionamiento de un mecanismo de cuatro barras con diferentes disposiciones geométricas de las articulaciones.
  2. Comprobar la Ley de Grashof.
  3. Determinar gráficamente la relación entre los desplazamientos angulares de la manivela de entrada y la articulación de salida de un sistema simple de cuatro barras.
  4. Determinar la velocidad y aceleración de la articulación de salida mediante diferenciación gráfica y en comparación con los valores obtenidos en los diagramas de velocidad y aceleración.

Calidad

SERVICIO POSVENTA

Solicitar información
