MDA Mecanismo de Dirección "Ackermann"

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
ACKERMANN STEERING MECHANISM - MDA

SISTEMAS INNOVADORES

El Mecanismo de Dirección "Ackermann", "MDA", permite explicar las características especiales de la geometría de dirección de Ackermann y estudiar la influencia del ángulo de giro con diversas geometrías de dirección.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

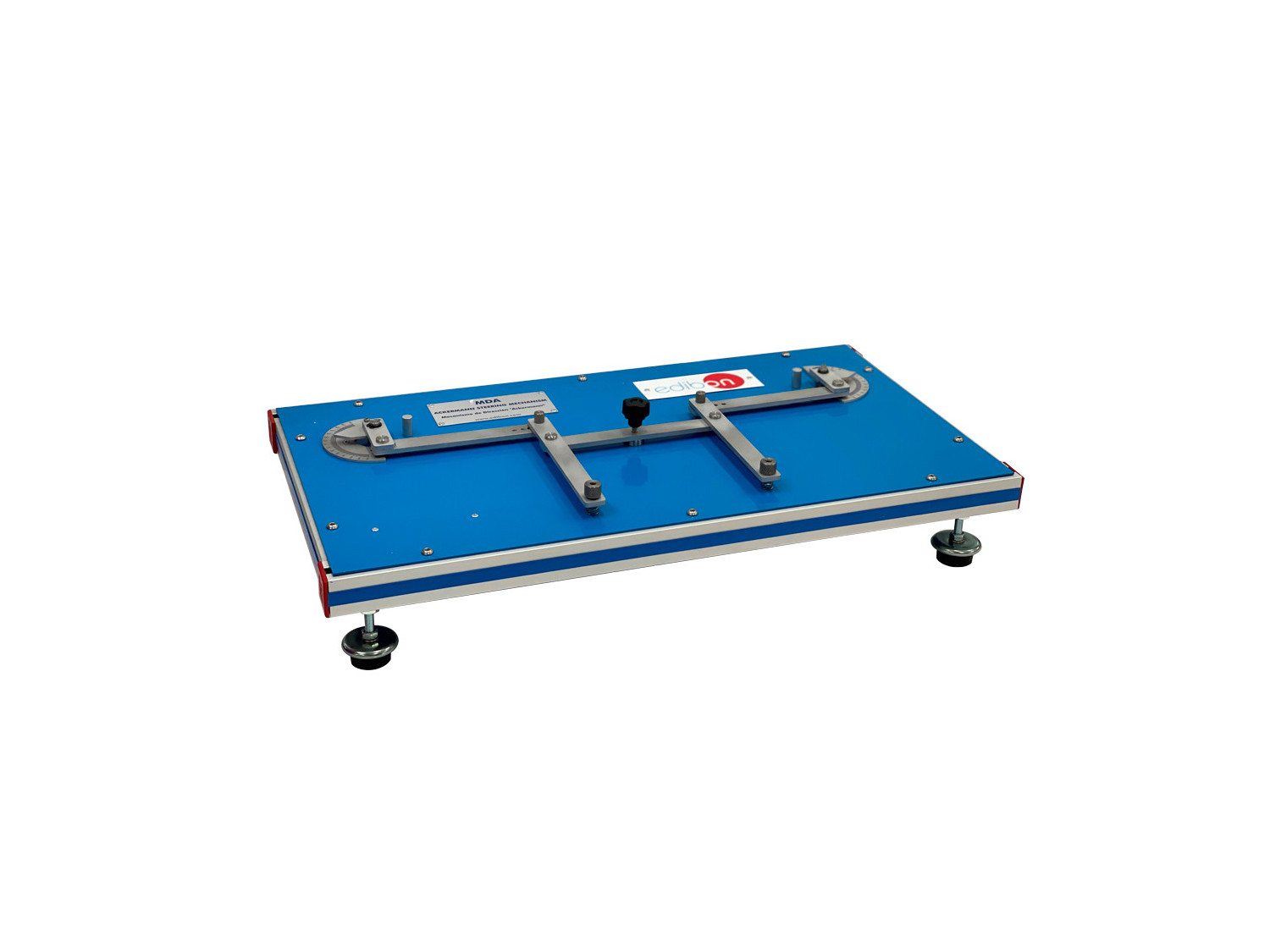

El Mecanismo de Dirección "Ackermann", "MDA", es un equipo de sobremesa diseñado para determinar el ángulo de avance de un trapecio de dirección en un mecanismo de dirección "Ackermann", las desventajas de barras de acoplamiento mal ajustadas y la influencia de la longitud de la barra de acoplamiento.

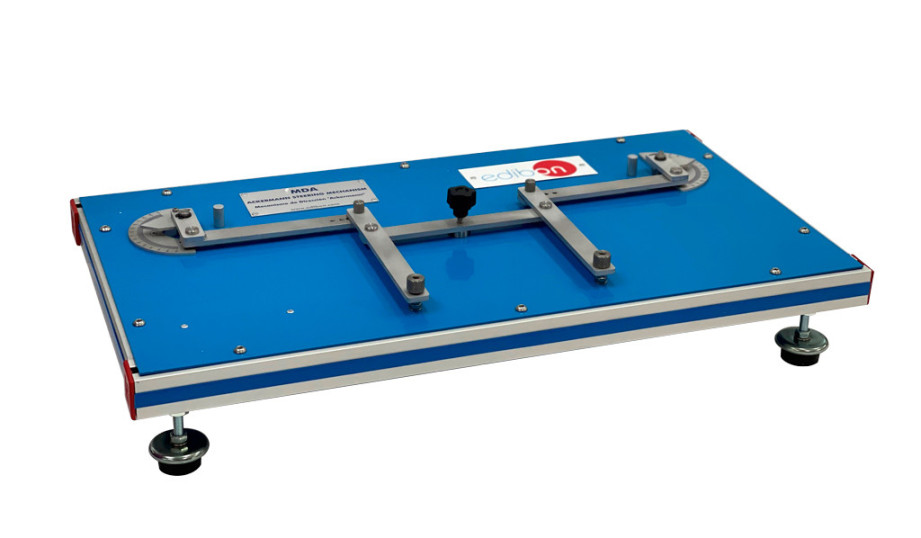

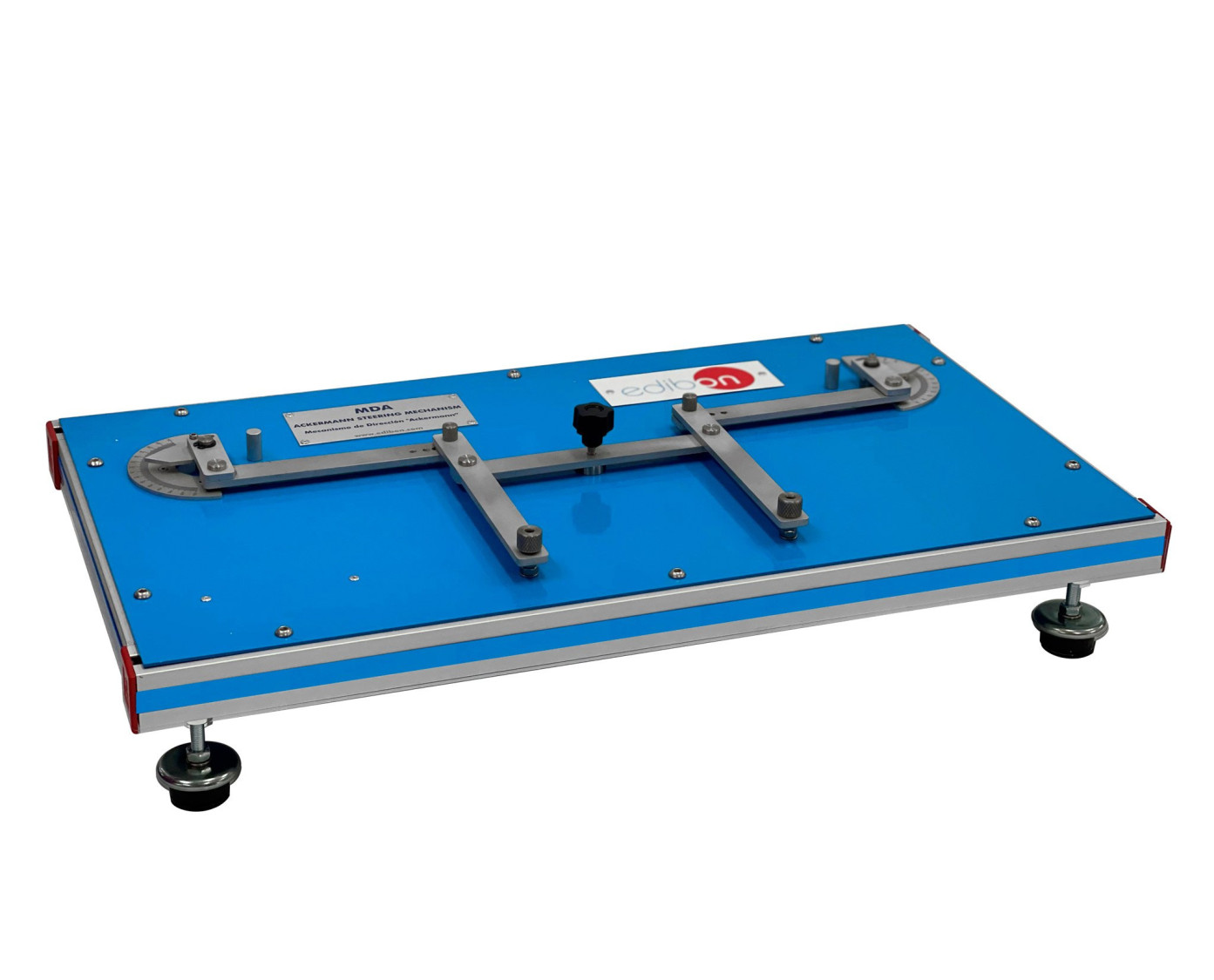

Este equipo consiste en un modelo completo de mecanismo de Ackermann montado sobre una estructura plana. El sistema de acoplamiento simétrico está compuesto por dos barras de acoplamiento y una barra de dirección intermedia. Cada barra de acoplamiento está unida a una palanca y un pivote. Estos pivotes simulan el punto donde iría conectada cada rueda del coche. El sistema completo puede girar de izquierda a derecha manualmente. Hay dos indicadores giratorios, acoplados a los pivotes, que marcan el ángulo de giro sobre unos discos graduados.

El sistema de acoplamiento puede ajustarse completamente de forma que pueden variarse los ángulos de Ackermann. Pueden modificarse la longitud de las barras de acoplamiento para demostrar el efecto de un mal ajuste o daño en la dirección.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinación del ángulo de avance de un trapecio de dirección.
  2. Demostración de la determinación de los ángulos de Ackermann en un sistema de dirección.
  3. Estudio de la influencia de la longitud la barra de acoplamiento.
  4. Determinación del error de dirección como función del ángulo de giro con diversas geometrías de dirección.
  5. Determinación de la variación en los giros producida por un mal ajuste de la distancia entre ruedas.
  6. Determinación de la variación en los giros producida por un daño.
