MME Mecanismo de Ginebra

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
GENEVA STOP MECHANISM - MME

SISTEMAS INNOVADORES

El Mecanismo de Ginebra, "MME", diseñado por EDIBON, es un mecanismo que transforma un movimiento circular continuo enintermitente.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

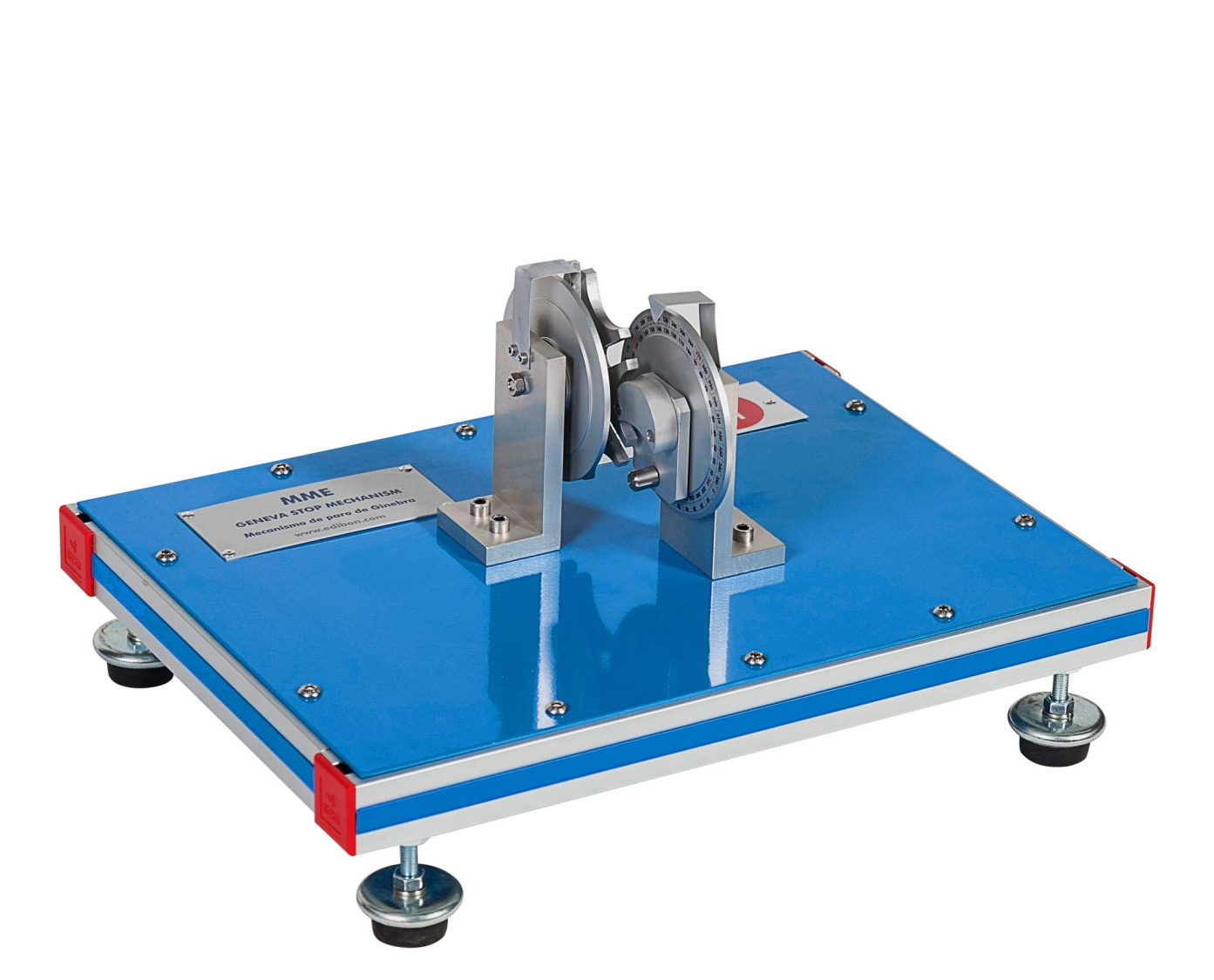

El Mecanismo de Ginebra, "MME", diseñado por EDIBON, es un mecanismo que transforma un movimiento circular continuo enintermitente. Es un mecanismo de accionamiento seguro en el que la rueda conducida se mueve o se bloquea con seguridad.

Está fabricado en aluminio y consta de una rueda motriz giratoria y una rueda conducida con seis ranuras. La rueda motriz cuenta con unpivote que se introduce en la ranura de la rueda conducida haciéndola avanzar un paso. La rueda motriz también dispone de un discode bloqueo de media luna elevado que bloquea la rueda conducida en posición entre pasos.

La rueda motriz y la rueda conducida están montadas en dos discos graduados, en los que se puede medir el ángulo de ambas ruedas.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la acción de un mecanismo de Ginebra durante los periodos de indexación y reposo.
  2. Representación gráfica de la relación entre el desplazamiento angular de la manivela de entrada y la rueda de Ginebra de salida durante el periodo de indexación.
  3. Determinación de la velocidad y aceleración de la rueda de Ginebra por diferenciación gráfica.
  4. Comparación de los valores obtenidos por ecuaciones de movimiento o el uso de los diagramas de velocidad y aceleración.
