Descripción General

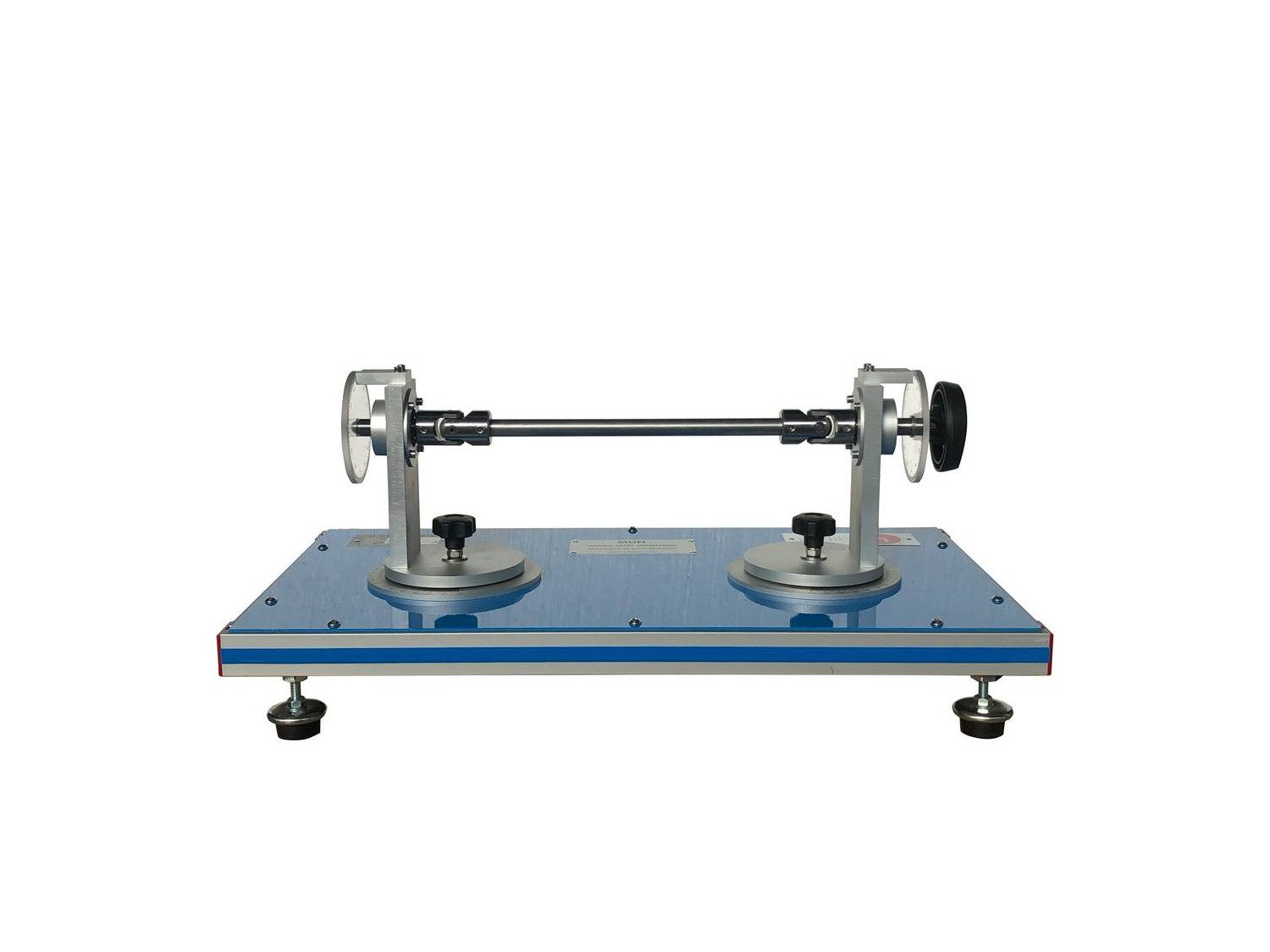

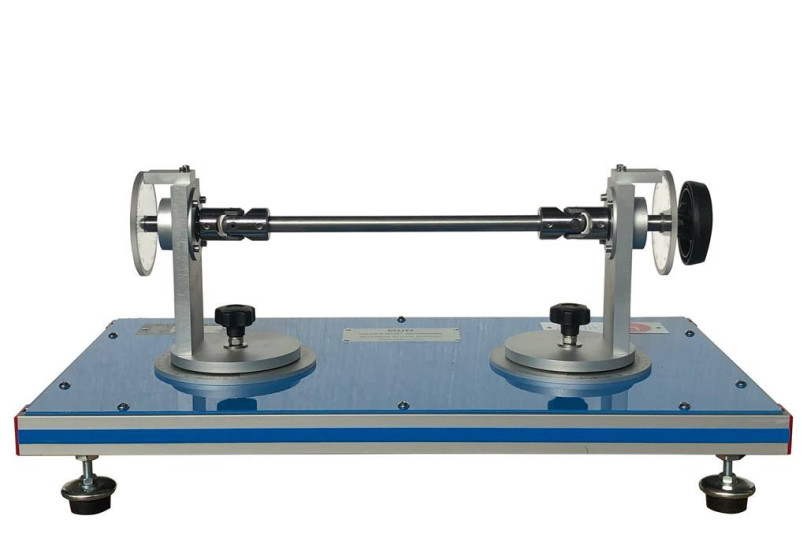

El Mecanismo de Junta Universal, "MUN", diseñado por EDIBON, representa un acoplamiento universal, también llamado junta en U, junta de Hooke o junta cardán. La articulación de Hooke es un mecanismo universal que se utiliza a menudo para transmitir el movimiento de rotación entre dos ejes no paralelos pero que intersectan.

El mecanismo incluye dos acoplamientos universales (juntas cardán) unidos por un eje intermedio, permitiendo el ajuste y la lectura del ángulo entre un árbol de entrada y otro árbol de salida, mediante discos graduados fijados en el panel base.

Ambos acoplamientos están montados en dos discos graduados, permitiendo la lectura del giro en la entrada y la salida.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostrar la acción de una junta universal simple conectando dos ejes que presentan pequeñas desalineaciones.
  2. Determinar gráficamente la relación entre los desplazamientos angulares de dos ejes conectados por una junta universal única con diferentes grados de desalineación.
  3. Estudiar cómo la disposición de la junta universal y el ángulo de desviación afectan al error del cardán.
  4. Determinar gráficamente la relación entre los desplazamientos angulares de dos árboles conectados por una junta universal doble con diferentes grados de desalineación.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Determinación de la velocidad y la aceleración del eje de salida en una junta universal por diferenciación gráfica.
