MEX Mecanismo de Leva - Seguidor

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
CAM AND FOLLOWER MECHANISM - MEX

SISTEMAS INNOVADORES

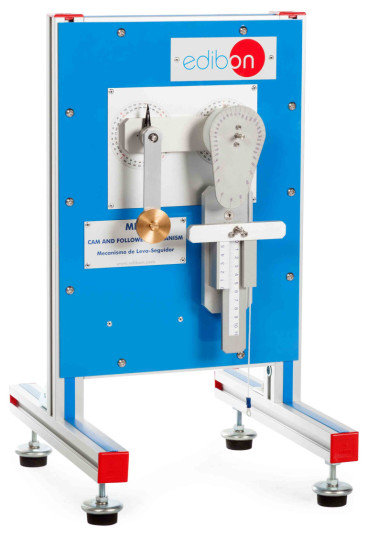

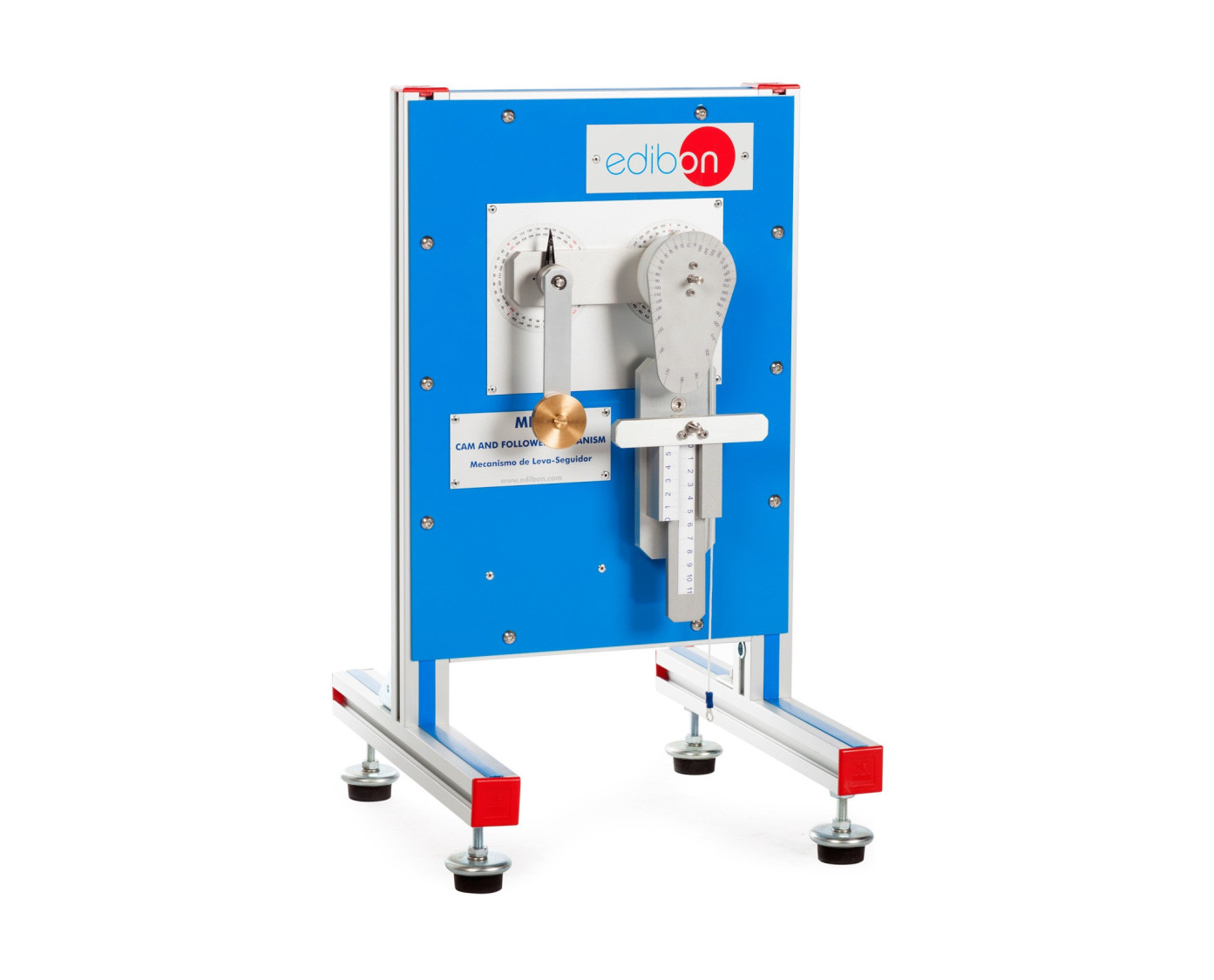

El Mecanismo de Leva - Seguidor, "MEX", diseñado por EDIBON, permite desmostrar el funcionamiento de un mecanismo leva-seguidor de forma clara.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Mecanismo de Leva - Seguidor, "MEX", permite el estudio del mecanismo del mismo nombre y del mecanismo, excéntrica-seguidor mediante el suministro de varios modelos de leva de placa de diferentes formas, una excéntrica y varios modelos de seguidor de rodillo, de cara plana, de cuña y oscilante.

Una leva de placa consiste en una placa que rota sobre un eje perpendicular a su plano. Su perfil está diseñado para impartir un movimiento alternativo u oscilatorio a un seguidor, el cual roza contra el borde de la leva.

Se incluyen cinco seguidores que dependen de las caracteristicas geométricas del extremo que está en contacto con la leva. Dos de ellos son seguidores de rodillo con diferente diámetro para estudiar dicha influencia, otro es de cara plana, otro es de cuña y otro oscilante.

Dichos seguidores constituyen mecanismos leva-seguidor que convierten el movimiento circular de la leva en movimientos lineales o angulares del seguidor. Uno u otro movimiento dependerá de la configuración del mecanismo y, específicamente, de la disposición del seguidor con respecto al perfil de la leva o excéntrica, según sea el caso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la acción de las levas de plato y de una excéntrica con variación de perfiles geométricos en laconversión del movimiento circular de dichas levas, a un movimiento lineal o angular del seguidor.
  2. Estudio de la influencia del diámetro del seguidor de rodillo en la conversión del movimiento circular de las levas de plato en movimiento lineal o movimiento angular.
  3. Determinación e ilustración gráfica de la relación entre el desplazamiento del seguidor y el desplazamiento angular de la leva para varios tipos de mecanismos leva-seguidor.
  4. Medición de la fuerza que es necesario vencer para rotar la leva en varias posiciones angulares. (Requiere el set "tipo B").

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Determinación de la velocidad y aceleración mediante diferenciación gráfica y comparación con los valores obtenidos de las ecuaciones de movimiento.
