MBM2 Mecanismo de Retorno Rápido de Whitworth

7.1.2.1.- MECANISMOS 14.1.2.1.- MECANISMOS
WHITWORTH QUICK RETURN MECHANISM - MBM2

SISTEMAS INNOVADORES

El Mecanismo de Retorno Rápido de Whitworth, "MBM2", es un mecanismo capaz de transformar el movimiento circular en movimientoalternativo.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

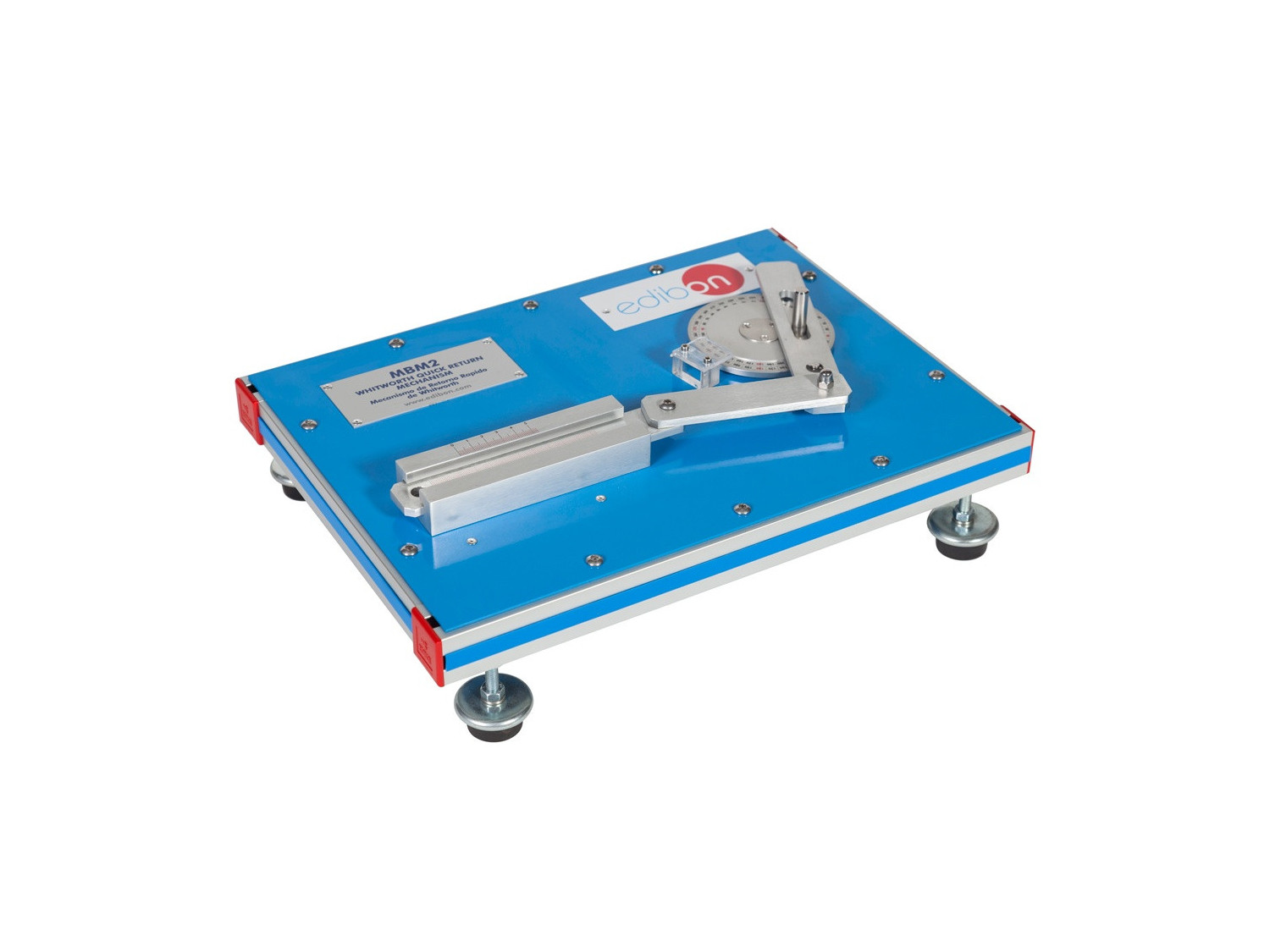

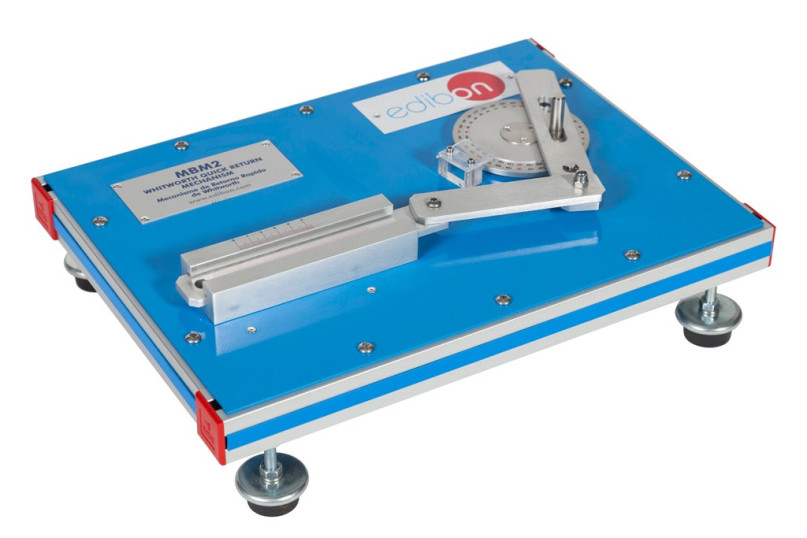

El Mecanismo de Retorno Rápido de Whitworth, "MBM2", es un mecanismo capaz de transformar el movimiento circular en movimientoalternativo. Está fabricado en aluminio y consiste en un elemento giratorio, denominado manivela, con un disco graduado, conectadoa una barra rígida, denominada biela. Al girar la manivela, la biela se mueve hacia delante y hacia atrás. El movimiento de rotación deuna manivela o cigüeñal produce el movimiento rectilíneo alternativo de un pistón o émbolo.

El movimiento alternativo hacia delante es a una velocidad diferente que el retorno hacia atrás.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Demostración de la acción de un mecanismo de retorno rápido de Whitworth.
  2. Determinación gráfica de la relación entre el desplazamiento lineal de la biela y el desplazamiento angular de la manivela de entrada.
  3. Más ejercicios y prácticas pueden incluir la determinación de la velocidad y aceleración de la biela mediante diferenciación gráfica y comparación con los valores obtenidos por diagramas de velocidad y aceleración.

Calidad

SERVICIO POSVENTA

Solicitar información
