SCOTCH YOKE MECHANISM - MYE

SISTEMAS INNOVADORES

El Mecanismo de Yugo Escocés, "MYE", diseñado por EDIBON, es un ejemplo de mecanismo de biela deslizante para convertir elmovimiento lineal de un deslizador en un movimiento de rotación o viceversa.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

7TV
 Laboratorio de Mecánica, Automoción y Materiales para Educación Técnica y Vocacional
7HE
 Laboratorio de Mecánica, Automoción y Materiales para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Basic Mechanics course
NEW Basic Mechanics course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course Basic Mechanics and learn about #forces and vectors. #DiscoverEdibon #Engineering.
Leer más

Descripción General

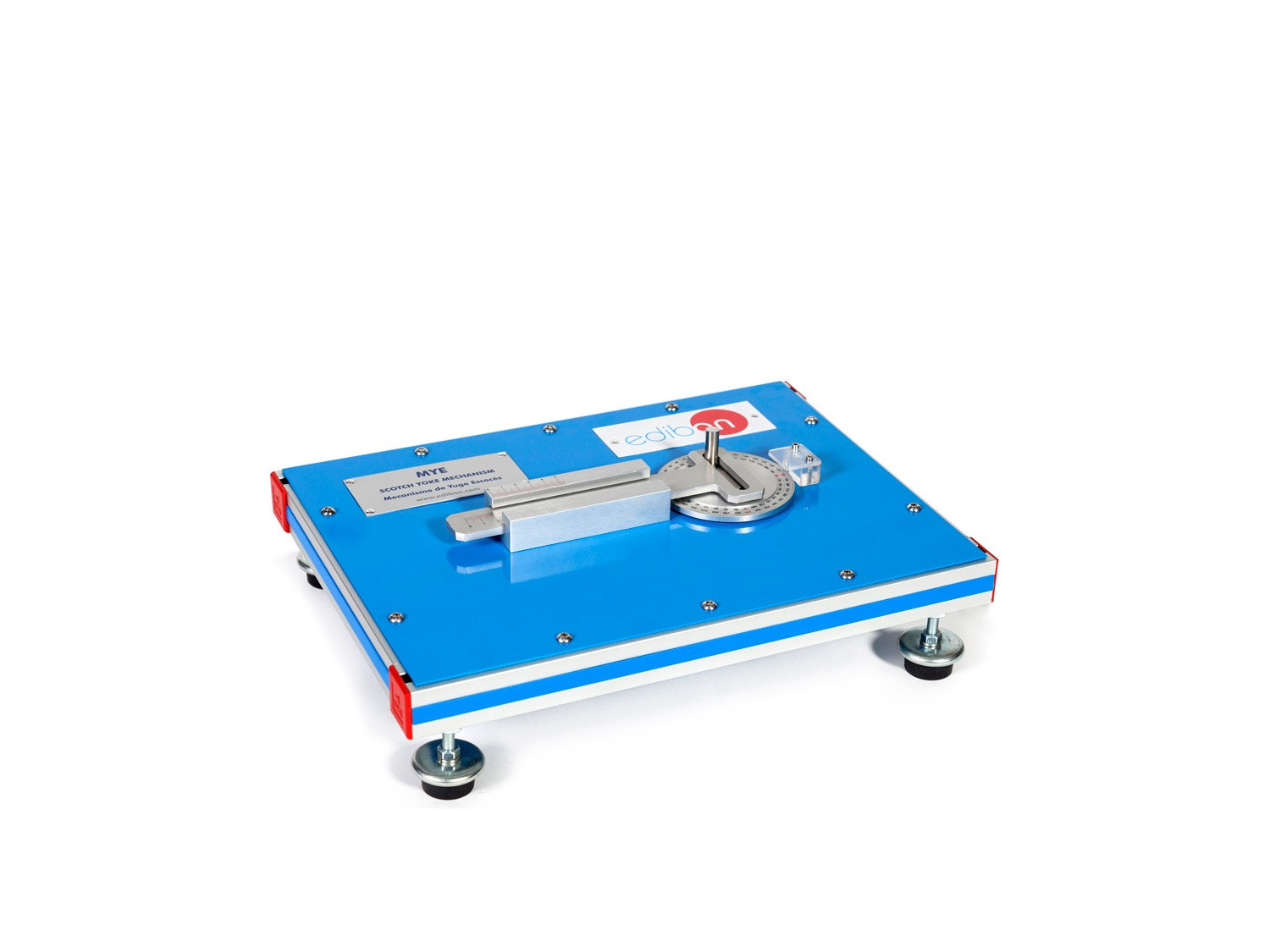

El Mecanismo de Yugo Escocés, "MYE", diseñado por EDIBON, es un ejemplo de mecanismo de biela deslizante para convertir elmovimiento lineal de un deslizador en un movimiento de rotación o viceversa.

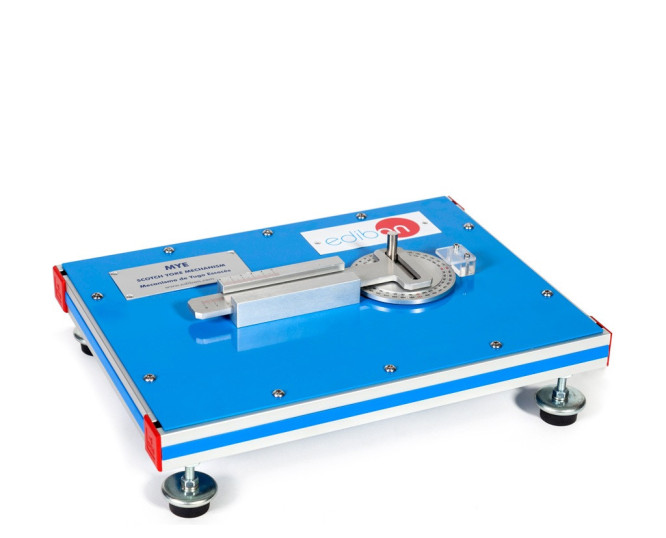

Está fabricado en aluminio y consiste en un elemento giratorio, denominado manivela, con un disco graduado. Este elemento y el pistónestán conectados a un pivote vertical. El movimiento de rotación de la manivela genera el movimiento lineal alternativo del pistón.
