N-M15 Módulo de Desarrollos Propios

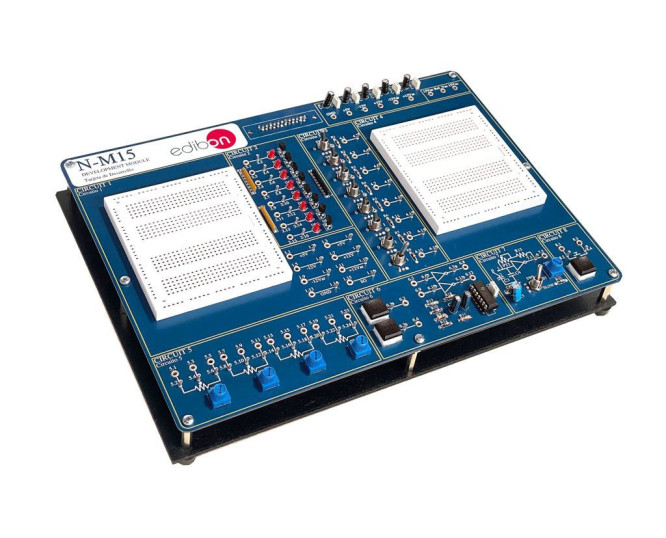

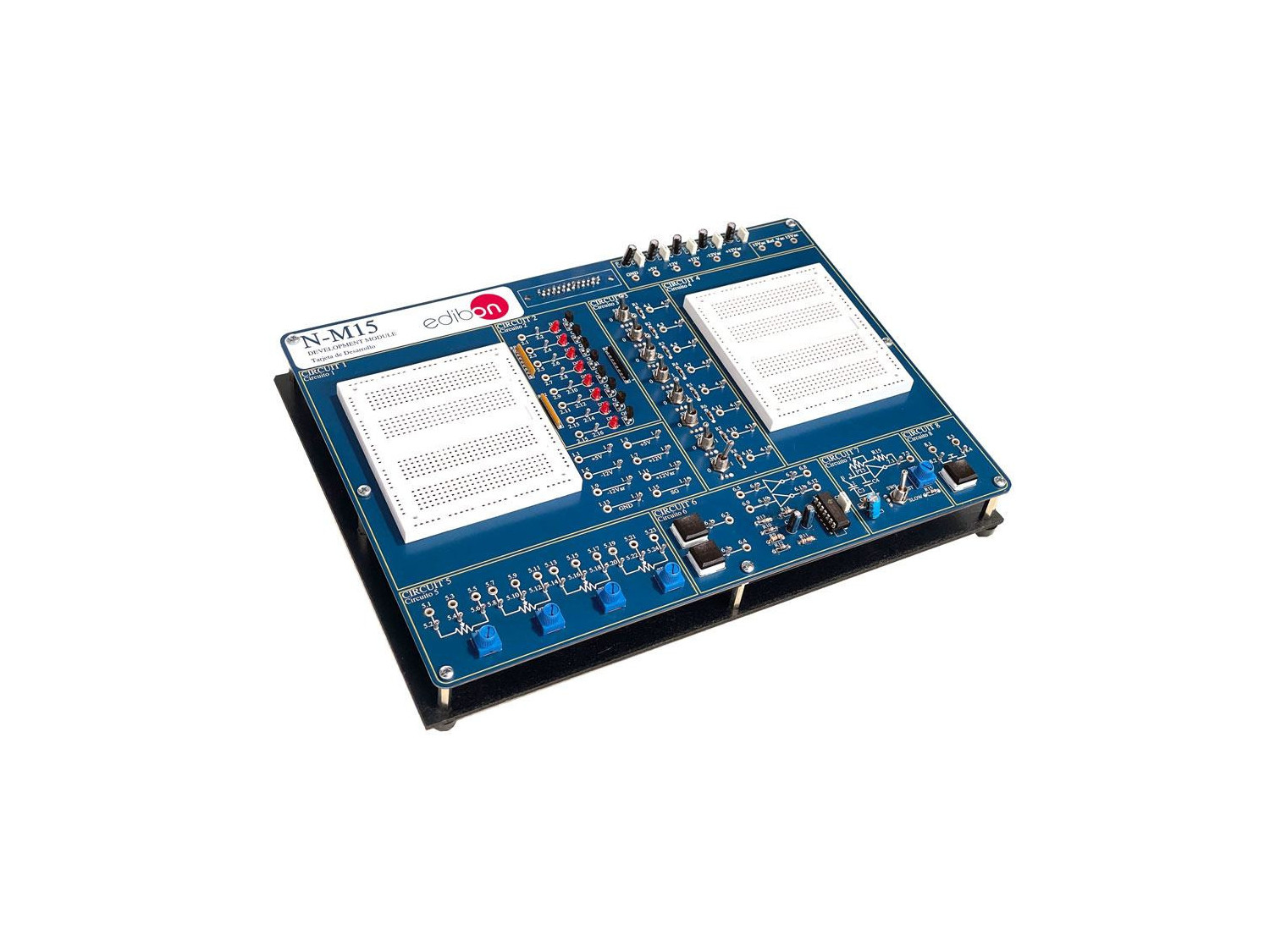

El Modulo de Desarrollos Propios "N-M15", diseñado por EDIBON, consiste en una placa circuito que permitirá la realización de un conjunto de montajes en la mencionada placa, permitiendo el estudio de los conceptos básicos de los circuitos de corriente directos.

Se permite la realización de circuitos mediante elementos reales como resistencias, condensadores, integrados, etc.

Para aquellos circuitos de los que deseemos ver una determinada entrada o salida digital, la placa de desarrollo incorpora un circuito para visualizar cuando una señal es un 1 o 0 lógico. Tambien nos permite generar unos y ceros lógicos mediante la conmutación de interruptores.

Dentro de la placa se disponen cuatro potenciómetros de varios valores, para que sean utilizados en los circuitos que se diseñen.

Para generar pulsos se dispone de un circuito que presenta dos pulsadores, los cuales al ser pulsados introducen en la salida un 1 lógico. Además, un pequeño circuito nos proporciona una señal de reloj cuya frecuencia dependerá de la posición del interruptor de su circuito.
