Descripción General

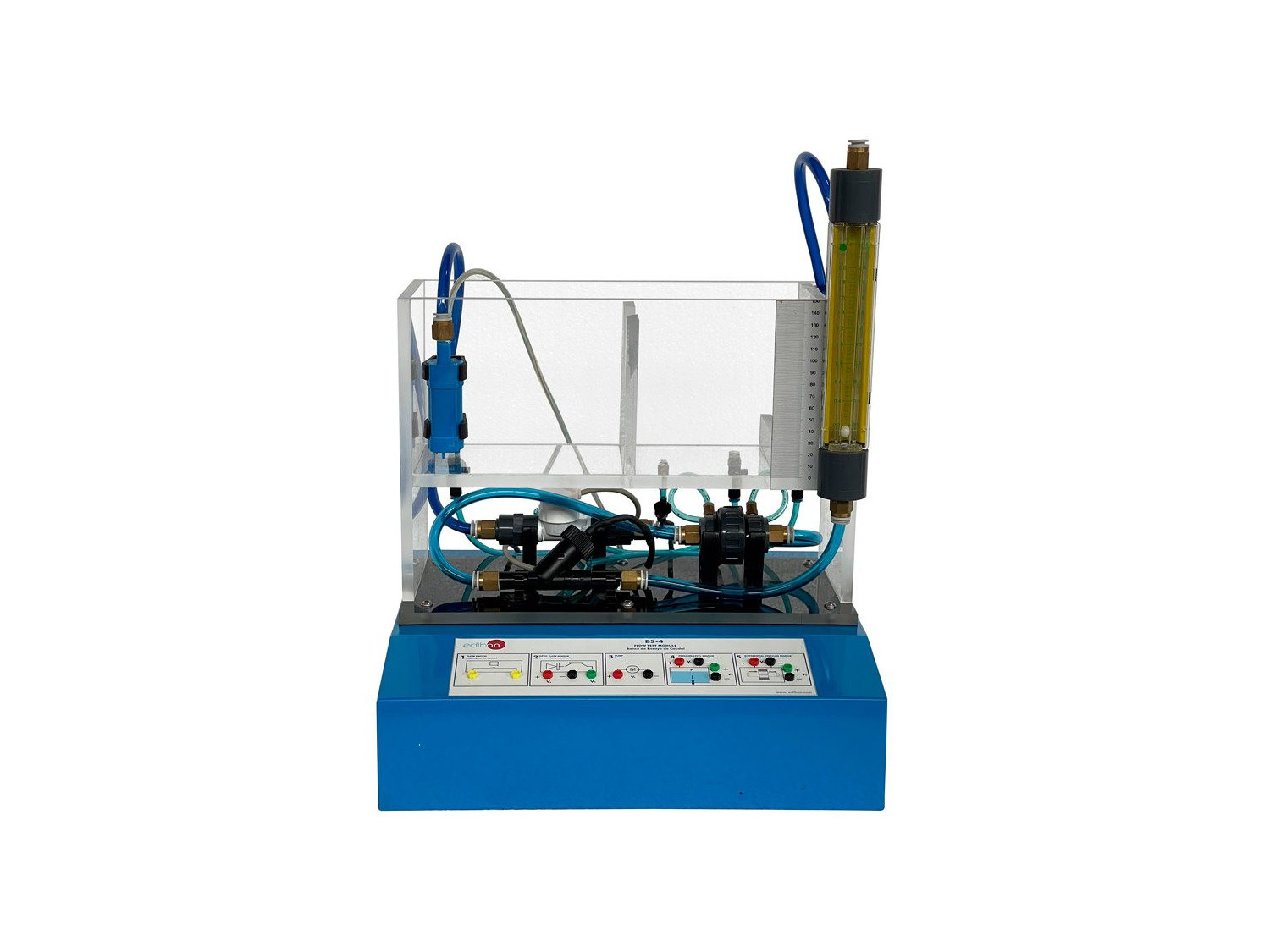

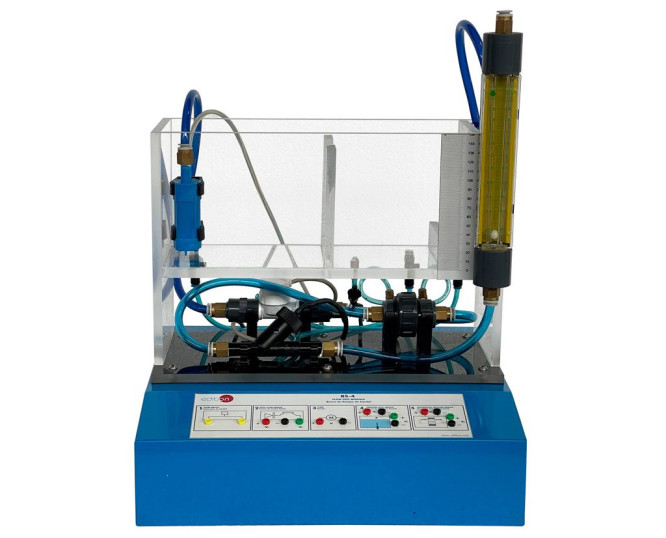

El Modulo de Ensayos de Caudal, "BS4", está destinado a ilustrar las técnicas de medición de flujos variables.

El módulo consiste en dos depósitos montados en una estructura, en uno de ellos hay un sistema de bombeo que permite bombear el agua desde el depósito de reserva a través del sistema de transductores de medida y vuelta al depósito principal.

La bomba permite que una parte del agua del depósito fluya entre el depósito de reserva y el principal, pudiéndose variar el caudal, variando la tensión de alimentación de la bomba por medio de los terminales que se encuentran en el panel frontal del "BS4".

Elementos incluidos:

  • Interruptor de caudal.
  • Sensor de caudal óptico.
  • Bomba sumergible.
  • Sensor de nivel por presión.
  • Sensor de presión diferencial.
  • Medidor de flujo variable.
  • Estrechamiento en V.

Todas las conexiones de los distintos transductores y del sistema de bombeo se realizan a través de la serie de terminales de 2mm, que están dispuestos en la parte frontal del módulo de ensayos con gráficos que describen sus funciones.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Medida del caudal de agua producido por la bomba sumergible usando un sensor de caudal óptico.
  2. Uso del sensor de caudal óptico de alta resolución para medir caudales bajos.
  3. El sensor de nivel por presión. Uso de un sensor de presión diferencial para medir el nivel de líquido en uno de los depósitos.
  4. El sensor de presión diferencial. Medir la caída de presión en el sistema de placa orificio, como parámetro necesario para determinar el caudal.
  5. Medida del caudal generado por la bomba sumergible mediante un caudalímetro de área variable.
  6. Obtención del valor del caudal en el depósito secundario utilizando la placa estrechamiento en V.
