Descripción General

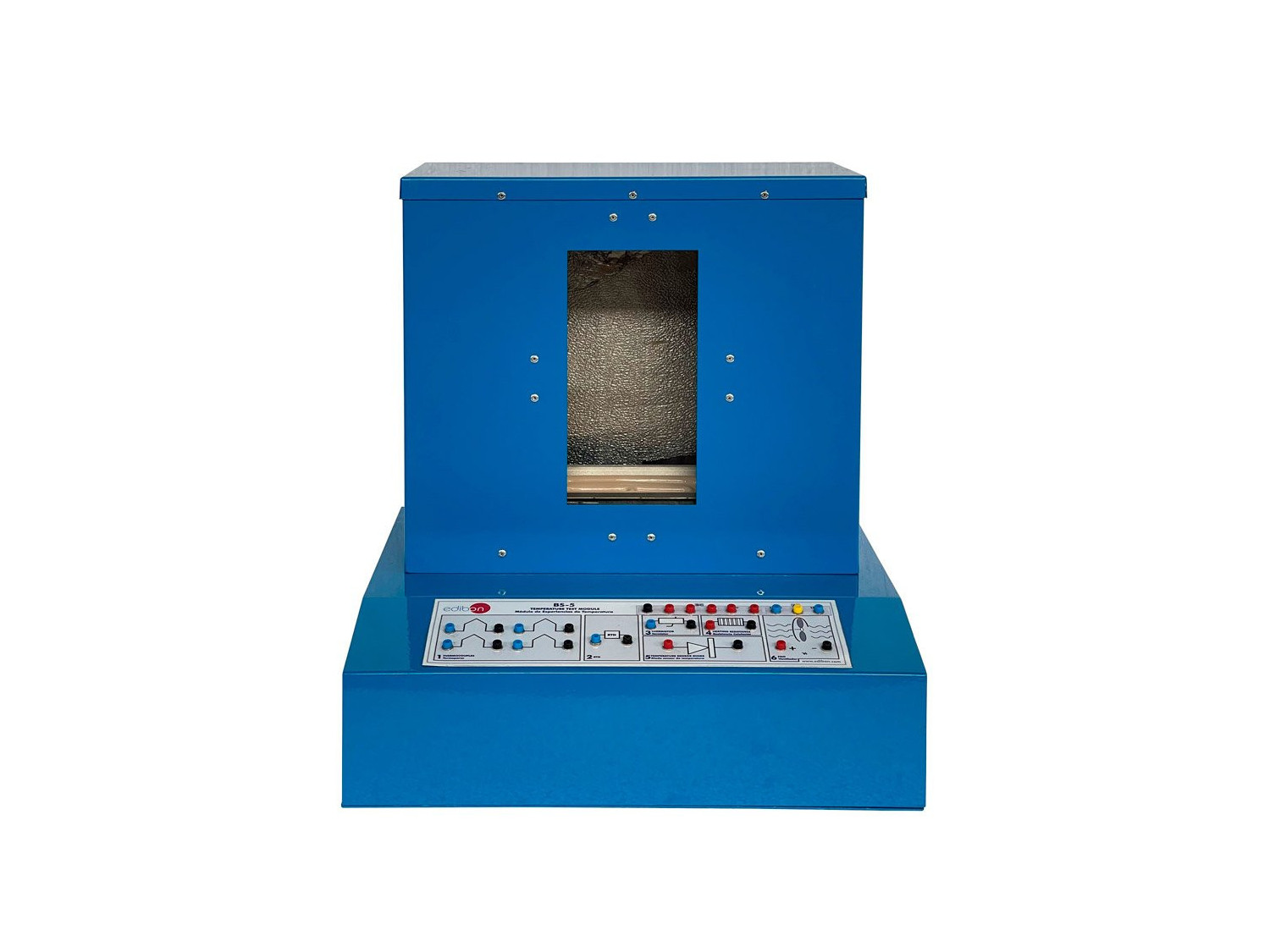

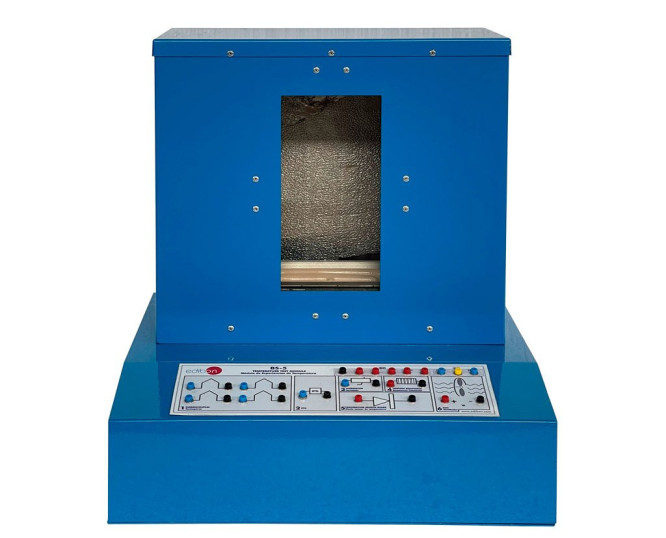

El Módulo de Ensayos de Horno, "BS5", permite estudiar las técnicas de medida de temperatura por medio de varios tipos de sensores dispuestos dentro de un recinto sellado que es usado como horno.

Este módulo está formado principalmente por un horno que contiene un ventilador circular de velocidad variable que permite modificar la constante de tiempo del horno.

El elemento calefactor que posee el horno puede ser controlado manualmente u operar a través de un triac el cual puede ser regulado mediante un PID.

Los dispositivos de medida que posee el horno son 4 termopares idénticos que están montados a diferentes alturas. Dispone también de un termómetro de resistencia de platino, un termistor y un dispositivo semiconductor sensible a la temperatura. Mediante cualquier sonda de temperatura o termómetro es posible calibrar los diferentes sensores, introduciendo el termómetro por la abertura que hay en la parte superior del horno.

Elementos incluidos:

  • Cámara del horno.
  • Elemento calefactor.
  • Ventilador.
  • Termopares.
  • Termómetro de resistencia de platino.
  • Termistor.
  • Sensor de temperatura tipo semiconductor.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Elemento calefactor. Eleva la temperatura del interior del horno, por encima de la temperatura ambiente, mediante una resistencia de calentamiento para realizar ensayos y prácticas relacionadas con la medida de temperatura.
  2. Uso del ventilador como elemento refrigerador del horno.
  3. Utilizar termopares como elementos sensores de temperatura en el interior del horno. Medidas de temperatura usando un termopar.
  4. Medida de la temperatura en el interior del horno mediante un termómetro de resistencia de platino.
  5. Medir la temperatura en el interior del horno mediante un sensor de temperatura de tipo termistor.
  6. Medida de temperatura usando un termistor, basado en que tiene coeficiente de temperatura negativo.
  7. Obtener el valor de la temperatura en el horno mediante un sensor de tipo semiconductor (diodo).
  8. Control PID.
