BS10-PLC Módulo de Ensayos de Iluminación para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
LIGHT TEST MODULE FOR PLC - BS10-PLC

SISTEMAS INNOVADORES

El "BS10-PLC" ha sido diseñado para estudiar diferentes técnicas de medición de la luz y controlar la intensidad de la luz a través de un PLC.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

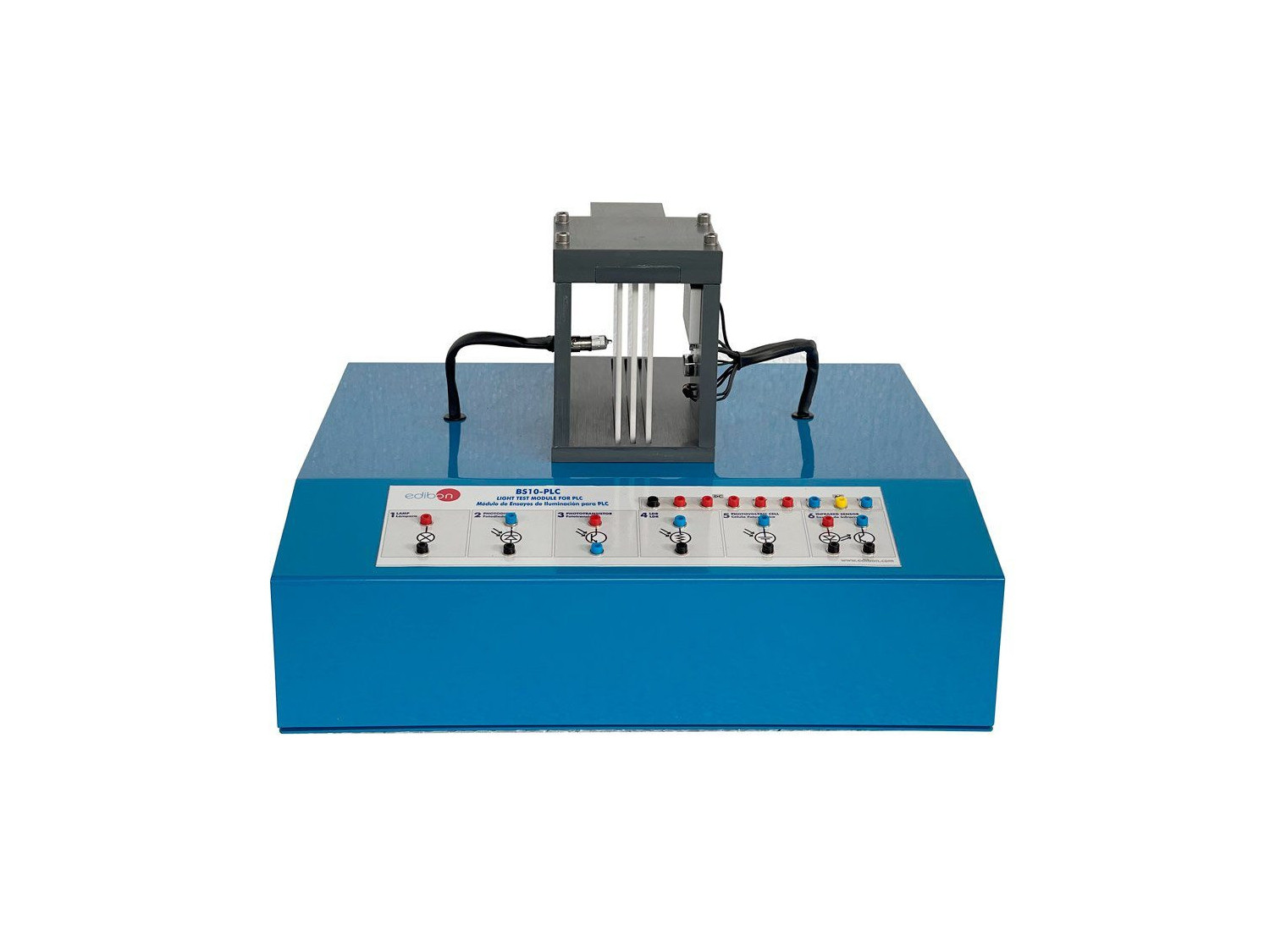

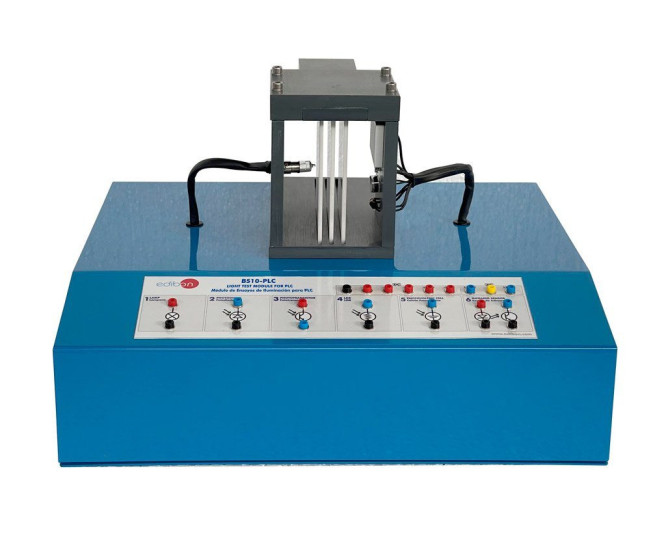

El "BS10-PLC" ha sido diseñado para estudiar diferentes técnicas de medición de la luz y controlar la intensidad de la luz a través de un PLC. Este equipo está compuesto por una lámpara, cuya intensidad puede controlarse según la tensión aplicada, y una serie de transductores para la medición de la intensidad de la luz. Una de las señales de salida del sensor de luz está acondicionada para conectarla al PLC. La intensidad de la luz puede controlarse mediante un PLC, gestionando la intensidad de la luz de la lámpara dependiendo de los valores obtenidos a través de un sensor de luz.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del circuito eléctrico equivalente de un fotodiodo. Estudio de las características V-I de un fotodiodo.
  2. Estudio del modo de funcionamiento normal de un fotodiodo. Estudio del funcionamiento "ON/OFF" (interruptor de luz) de un fototransistor.
  3. Medida de la intensidad de luz usando una célula solar.
  4. Estudio de las propiedades de las resistencias dependientes de la luz (LDR).
  5. Estudio del funcionamiento de sensores IR.
  6. Utilización de las entradas y salidas del PLC analógica para leer y escribir señales analógicas.
  7. Lectura de la señal del sensor de temperatura con el PLC.
  8. Control manual del actuador a través del PLC.
  9. Control PID del valor de la temperatura a través del PLC.
  10. Observación de los efectos del control de la intensidad de la luz ante los cambios en los parámetros PID.

ELEMENTOS INCLUIDOS
