BS9-PLC Módulo de Ensayos de Neumática para PLC

6.2.3.- INSTRUMENTACIÓN Y CONTROL CON PLC
PNEUMATIC TEST MODULE FOR PLC - BS9-PLC

SISTEMAS INNOVADORES

El "BS9-PLC" ha sido diseñado para estudiar las técnicas de control y manejo de un actuador neumático a través de un PLC.

Ver descripción general

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más

Descripción General

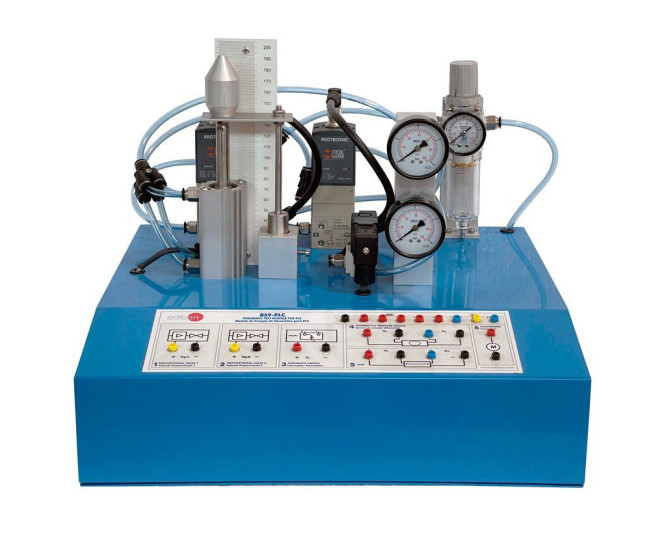

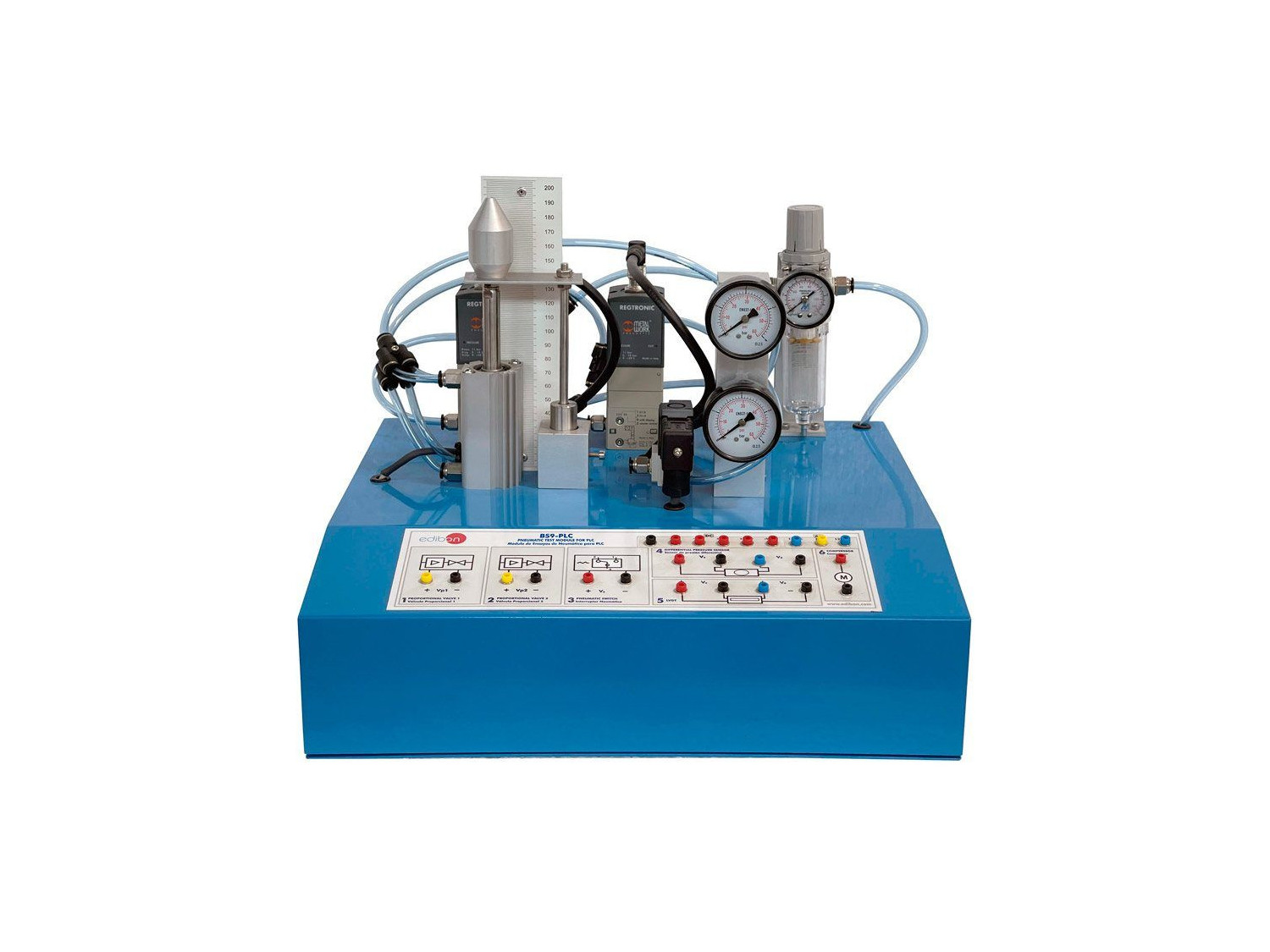

El "BS9-PLC" ha sido diseñado para estudiar las técnicas de control y manejo de un actuador neumático a través de un PLC. El actuador es un cilindro neumático de doble efecto que permite mover una plataforma. El desplazamiento del eje del pistón lo detecta un sensor de desplazamiento lineal tipo LVDT. La posición del cilindro neumático la controla dos válvulas electrónicas proporcionales. La diferencia de presión entre las entradas del pistón se mide a través de un sensor de presión diferencial y el suministro de aire comprimido es proporcionado por un compresor. La posición del cilindro neumático está controlada por un PLC dependiendo de las señales obtenidas del sensor de posición.

* Modelos PLC disponibles de diferentes fabricantes: PANASONIC, SIEMENS, OMRON, MITSUBISHI, ALLEN BRADLEY, etc.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Válvulas proporcionales. Controlar electrónicamente el desplazamiento vertical de un pistón neumático de doble efecto mediante el uso de válvulas proporcionales.
  2. Sensor de presión diferencial. Uso de un sensor de presión para medir la diferencia de presión entre ambas entradas de aire del pistón neumático.
  3. Interruptor neumático. Desviar el flujo de aire mediante un interruptor neumático.
  4. Sensor de desplazamiento lineal LVDT. Medir el desplazamiento del pistón neumático mediante un LVDT de excitación y salida CC.
  5. Utilización de las entradas y salidas del PLC analógica para leer y escribir señales analógicas.
  6. Lectura de la señal del sensor de temperatura con el PLC.
  7. Control manual del actuador a través del PLC.
  8. Control PID del valor de la temperatura a través del PLC.
  9. Observación de los efectos del control de posición ante los cambios en los parámetros PID.
