Descripción General

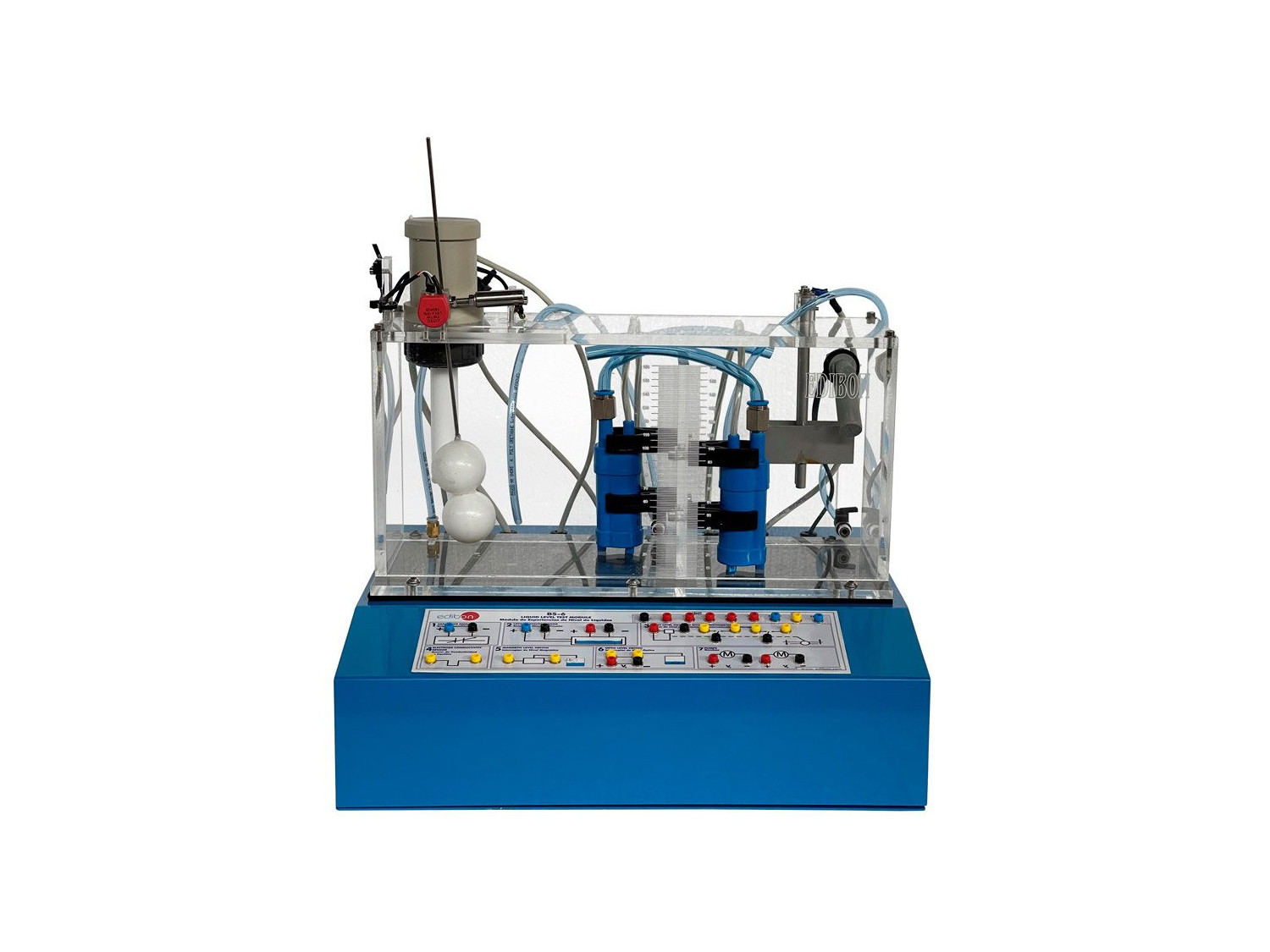

El Módulo de Ensayos de Nivel de Líquidos, "BS6", ha sido diseñado para enseñar el uso y aplicaciones de sensores de nivel y sus sistemas de medida. Este módulo enseña las técnicas de medida y control del nivel de un líquido en un depósito.

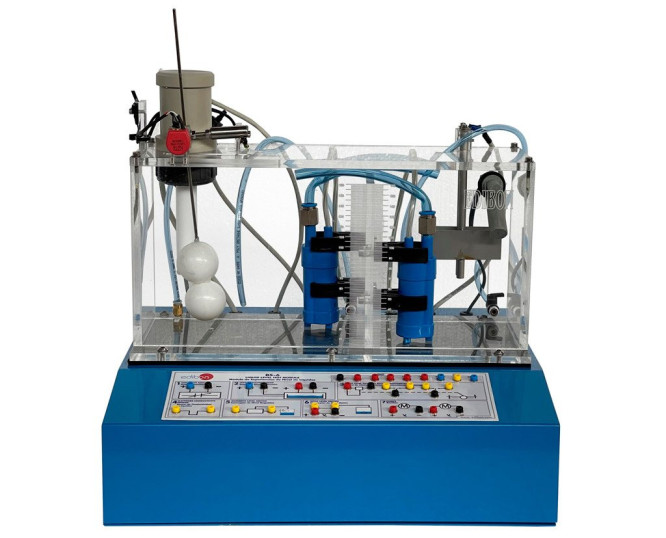

Sobre el chasis hay un sistema de dos depósitos cuyo fin es el de bombear líquido (normalmente agua) entre los dos depósitos. Ambos depósitos contienen sensores de distinta tecnología, pudiendo ser usados ambos tanto como depósitos de almacenamiento del líquido, como para el estudio de los sensores de medida de nivel. Cada depósito dispone de una bomba individual.

Elementos incluidos:

  • Sensor de nivel capacitivo.
  • Sensor de nivel por presión.
  • Interruptores de nivel de flotador con potenciómetro.
  • Sensor de nivel de conductividad (Electrodos).
  • Sensor de nivel de tipo magnético.
  • Sensor de nivel de tipo óptico.

Dos bombas alimentadas por corriente continua, las cuales pueden ser usadas para bombear el líquido de un depósito a otro.

Todas las conexiones de los diversos sensores y de los sistemas de bombas se realizan mediante los terminales de 2 mm, que están disponibles en la parte frontal del módulo, con esquemas describiendo sus funciones.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Uso de un sensor capacitivo para medir el nivel de líquido en el depósito.
  2. Uso del sensor de presión diferencial como elemento para determinar el nivel de agua en un depósito.
  3. Uso de una resistencia variable indicadora de nivel acoplada a un sistema de flotador como elemento de medida de nivel de líquidos.
  4. Sensor de conducción. Uso de un sensor formado por dos electrodos de acero para medir el nivel de agua en un depósito.
  5. Sensor de nivel de tipo magnético. Detecta un nivel preciso de líquido en el depósito mediante un contacto magnético.
  6. Controlar el nivel de líquido en el depósito izquierdo del módulo mediante un sensor de nivel de tipo óptico.
