BS3 Módulo de Ensayos de Presión

2.4.1.- INSTRUMENTACIÓN Y CONTROL 6.1.2.1.- SENSORES E INSTRUMENTACIÓN ELECTRÓNICA 14.2.2.- INSTRUMENTACIÓN Y CONTROL
PRESSURE TEST MODULE - BS3

SISTEMAS INNOVADORES

El Módulo de Ensayos de Presión, "BS3", está diseñado para enseñar el uso y aplicaciones de este tipo de sensores y sistemas de medida. Muestra las diferentes técnicas de medida de presión.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
EMSK

KIT de Desarrollo para Simulación de Circuitos de EDIBON, Powered by NI LabVIEW™

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional
2HE
 Laboratorio de Electrónica para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

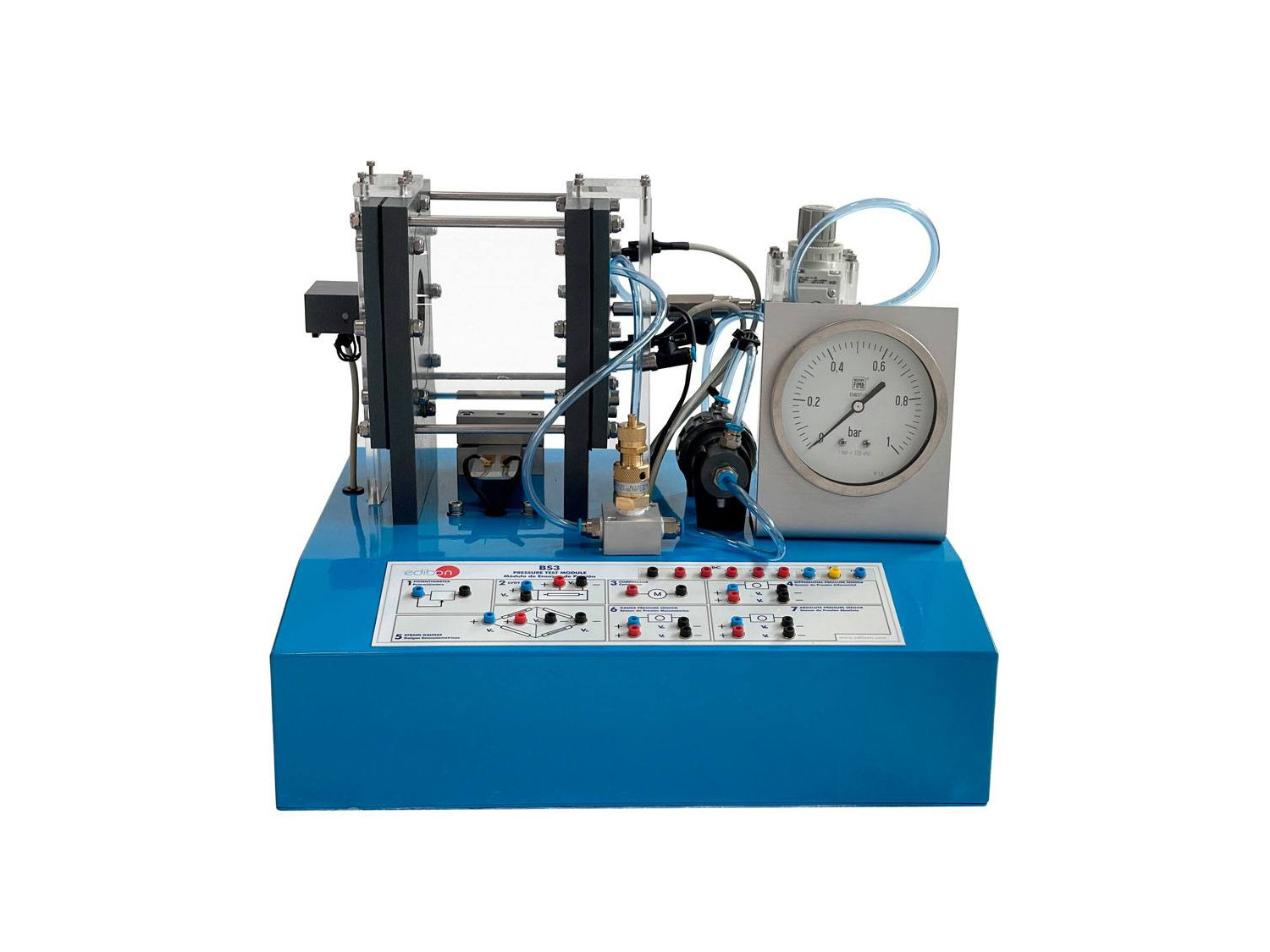

El Módulo de Ensayos de Presión, "BS3", está diseñado para enseñar el uso y aplicaciones de este tipo de sensores y sistemas de medida. Muestra las diferentes técnicas de medida de presión.

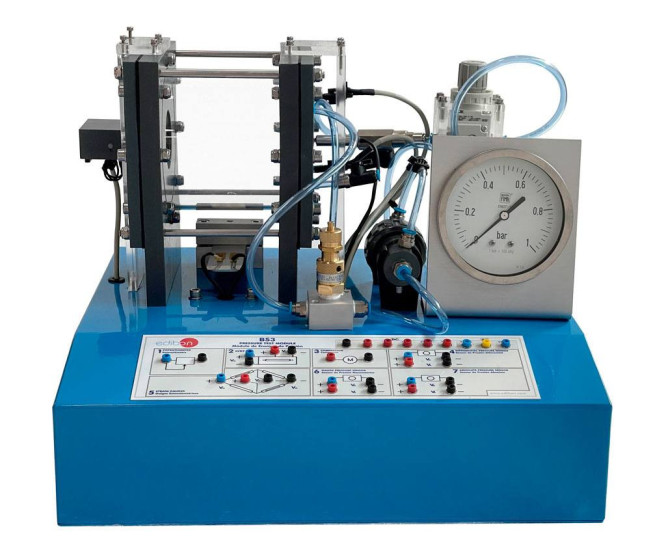

En la parte superior izquierda del módulo hay una cámara de presión con varios sensores acoplados para medir los cambios de presión dentro de la cámara. Al lado de la cámara de presión, en la parte izquierda, se encuentra situado un relé que se encarga de accionar un compresor que dará presión al sistema.

Se encuentran un compresor y un manómetro junto a una válvula reguladora con la cual se puede ajustar la presión máxima de la cámara de presión.

A los lados de la cámara de presión se encuentran dos diafragmas a los cuales se acoplan dos sensores de desplazamiento y unas galgas extensiométricas que detectan la deformación del diafragma a medida que aumenta la presión.

Elementos incluidos:

  • Sensor lineal de posición potenciómetro).
  • Sensor LVDT.
  • Sensor de presión diferencial con sistema de placa orificio.
  • Galgas extensiométricas.
  • Sensor de presión manométrica.
  • Sensor de presión absoluta.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Uso de un sensor lineal de posición (potenciómetro) para detectar el desplazamiento producido por la expansión de un diafragma por efecto de la presión del aire.
  2. Utilizar un LVDT como elemento para medir la deformación del diafragma como consecuencia de la presión dentro de la cámara de presión.
  3. El sensor de presión diferencial con sistema de placa orificio. Uso de un sensor de presión diferencial de tipo semiconductor para medir la caída de presión en un sistema de placa orificio.
  4. Galgas extensiométricas. Detectar objetos mediante un sensor de infrarrojos por interrupción del haz de luz.
  5. Medida de la presión en la cámara mediante dos tipos diferentes de sensores (sensor de presión tipo manométrico y absoluto).
  6. Galgas extensiométricas para medir deformación: cambia su resistencia a la vez que el diafragma se expande por la presión procedente de la cámara de presión.

ELEMENTOS REQUERIDOS

Calidad

SERVICIO POSVENTA

Solicitar información
