BS8 Módulo de Ensayos de Proximidad

2.4.1.- INSTRUMENTACIÓN Y CONTROL 6.1.2.1.- SENSORES E INSTRUMENTACIÓN ELECTRÓNICA 14.2.2.- INSTRUMENTACIÓN Y CONTROL
PROXIMITY TEST MODULE - BS8

SISTEMAS INNOVADORES

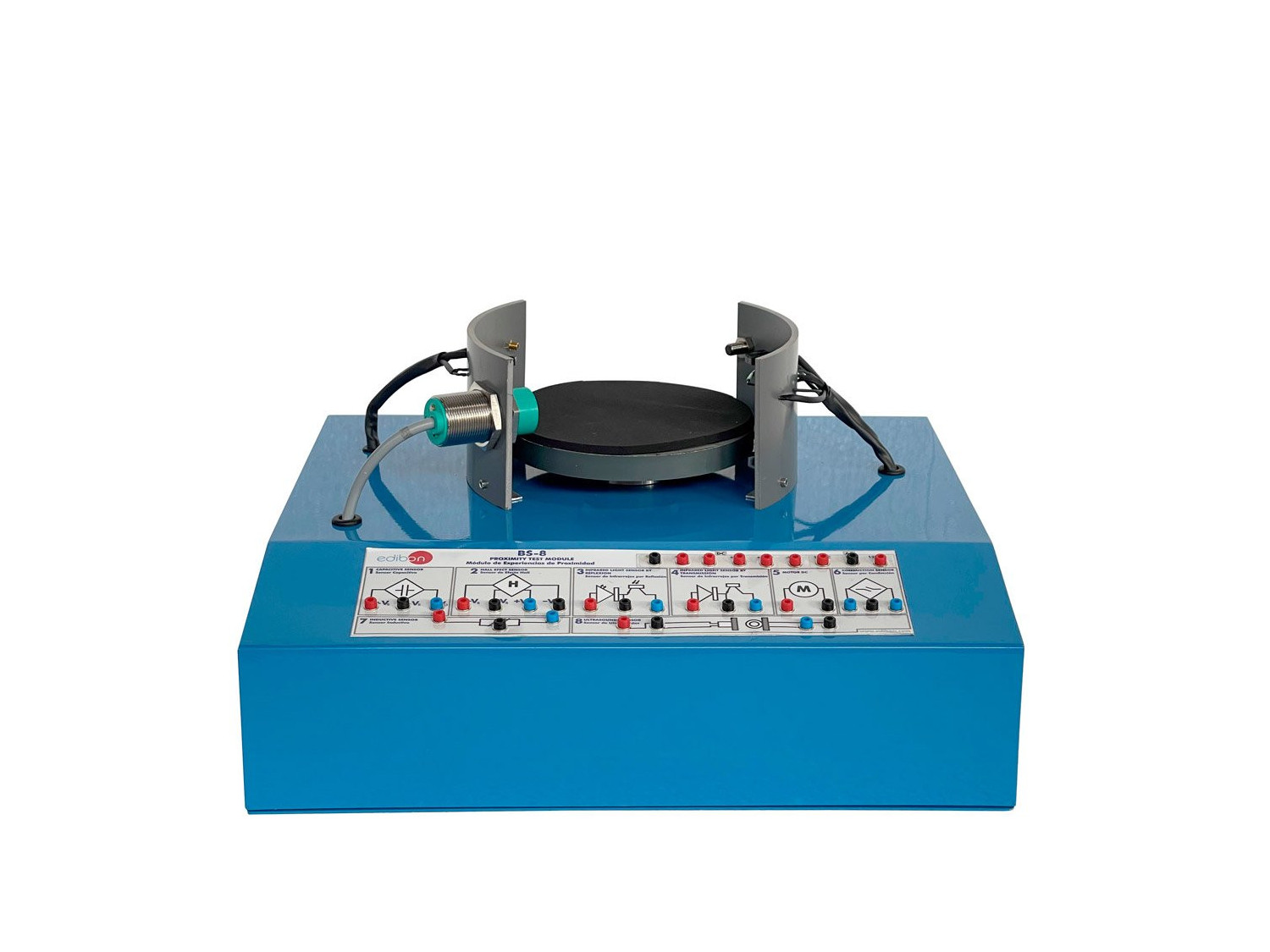

El Módulo de Ensayos de Proximidad, "BS8", está diseñado para enseñar técnicas para detectar la proximidad de objetos, atendiendo a la distancia a la cual es capaz de detectar cada sensor el objeto, y al tipo de material que es capaz de detectar.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
EMSK

KIT de Desarrollo para Simulación de Circuitos de EDIBON, Powered by NI LabVIEW™

Laboratorios

2TV
 Laboratorio de Electrónica para Educación Técnica y Vocacional
2HE
 Laboratorio de Electrónica para Educación Superior
11PTC
 Laboratorio para Centro de Formación de Petróleo

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

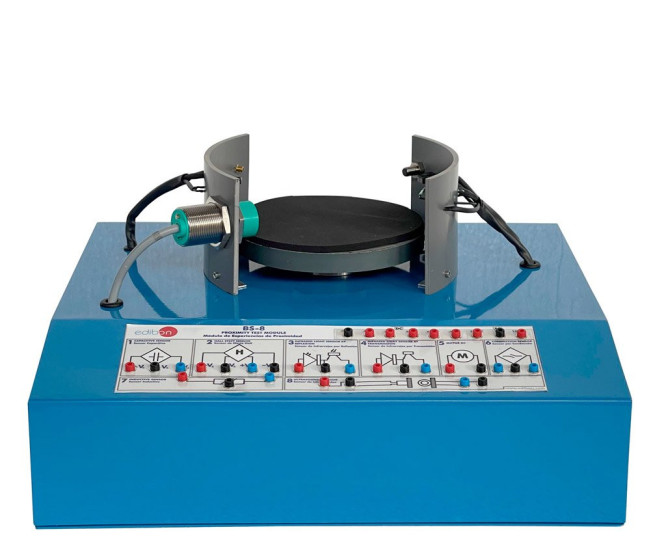

El Módulo de Ensayos de Proximidad, "BS8", está diseñado para enseñar técnicas para detectar la proximidad de objetos, atendiendo a la distancia a la cual es capaz de detectar cada sensor el objeto, y al tipo de material que es capaz de detectar.

Delante del disco se sitúan todos los sensores sobre unas paredes perpendiculares al disco, de tal manera que al girar el disco con un objeto encima, éste irá pasando delante de cada uno de los sensores del módulo.El disco está movido por un motor cc que puede hacer girar el disco a diferentes velocidades, permitiendo que se pueda realizar un estudio de la frecuencia máxima que es capaz de detectar cada sensor.

Elementos incluidos:

  • Sensor de proximidad capacitivo.
  • Sensor de efecto Hall.
  • Sensor óptico retroreflectivo.
  • Sensor de infrarrojos por transmisión.
  • Motor CC.
  • Sensor por conducción.
  • Sensor inductivo.
  • Sensor de ultrasonido.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Como usar un sensor de tipo capacitivo para detectar el paso de objetos metálicos frente al sensor.
  2. Usar un sensor de efecto Hall como elemento para detectar la presencia de objetos magnéticos.
  3. Sensor óptico retroreflectivo. Uso de un sensor de tipo óptico que opera por reflexión de luz infrarroja.
  4. Sensor de infrarrojos por transmisión. Detectar objetos mediante un sensor de infrarrojos por interrupción del haz de luz.
  5. Sensor por conducción. Detección de objetos magnéticos usando un sensor tipo interruptor REED.
  6. Detectar la presencia de objetos ferrosos mediante un sensor inductivo.
  7. Sensor de ultrasonido.Detección de objetos metálicos y no metálicos por medio de sonidos de alta frecuencia.
