BS2 Módulo de Ensayos de Temperatura

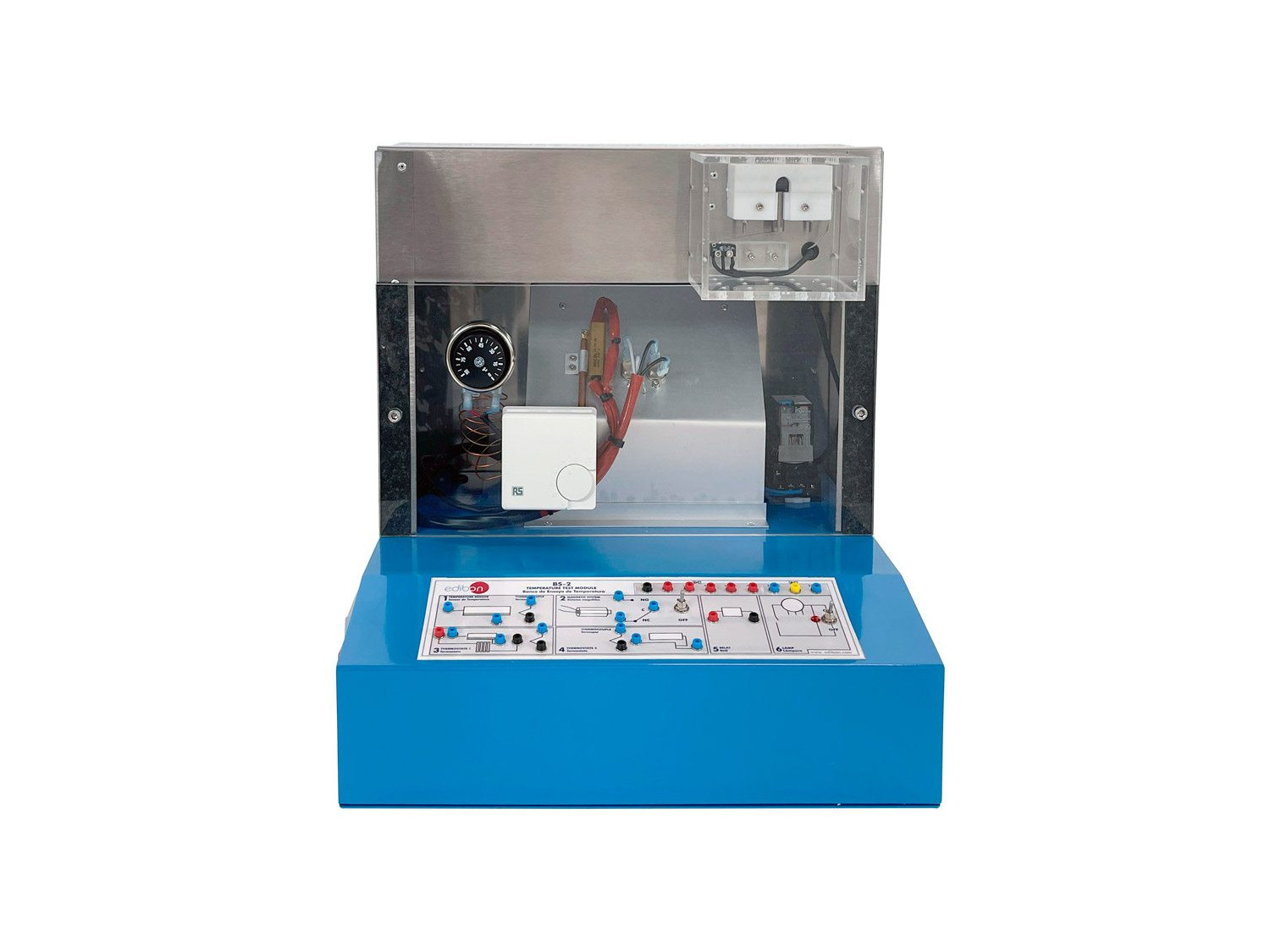

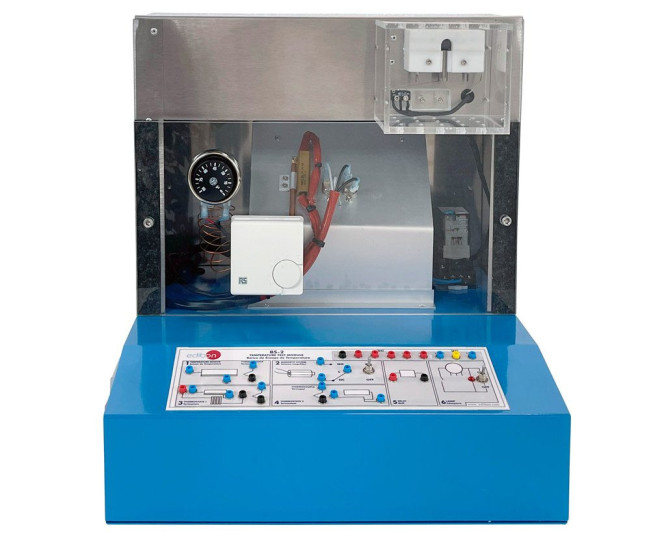

El Módulo de Ensayos de Temperatura, "BS2", está diseñado para enseñar el uso y aplicaciones de los sensores de temperatura como medida y control de la misma.

Se dispone de un recinto semiabierto en cuyo interior hay dos lámparas que van a calentar dicho recinto. Las temperaturas a que se llegarán seránde unos 40°C en la parte inferior y de hasta 80°C aproximadamente en su parte superior.

Para medir las temperaturas se dispone de diferentes tipos de sensores colocados en posiciones diferentes, más o menos cerca de los focos de calentamiento, para conseguir temperaturas más o menos elevadas.

Entre los sensores hay sensores de tipo termostato, en los que se cierra un contacto al llegar a una cierta temperatura, la cual se puede elegir mediante un dial numerado sobre el termostato. También se dispone de un sensor de tipo switch y de termopares.

Por otro lado, en el exterior de la carcasa, se encuentra un "bloque magnético" en el que se dispone de un control de temperatura de "efecto Curie".

Elementos incluidos:

• Sensor interruptor bimetálico: Está situado en la parte central del módulo y muy próximo a uno de los focos calefactores para permitir que la temperatura suba rápidamente para alcanzar la temperatura de conmutación.
• Termostato bimetálico regulable: Está situado en la parte central del módulo en la posición más baja, puesto que las temperaturas a que opera no deben ser muy elevadas. Está basado, como el anterior sensor, en la combinación de dos metales distintos, pero con la diferencia de poder escoger la temperatura de corte.
• Relé: Permite encender y apagar, en el bloque magnético, tanto la lámpara incandescente como la resistencia calefactora que eleva la temperatura en el bloque magnético.
• Bloque magnético: Está en la parte exterior del módulo. Contiene una ferrita de forma cilíndrica hueca por la que atraviesa una resistencia que va a calentarla hasta altas temperaturas. Dispone de un interruptor por gravedad que cierra dos contactos.
• Termostato de tipo capilar: El capilar está colocado en la parte más elevada del extremo izquierdo del módulo, cerca de otra de las lámparas, ya que las temperaturas que se alcanzarán son elevadas. El termostato opera por medio de un fluido que se encuentra en los 90 mm de longitud del tubo capilar. La temperatura del interruptor es ajustable.
• Termopares.
