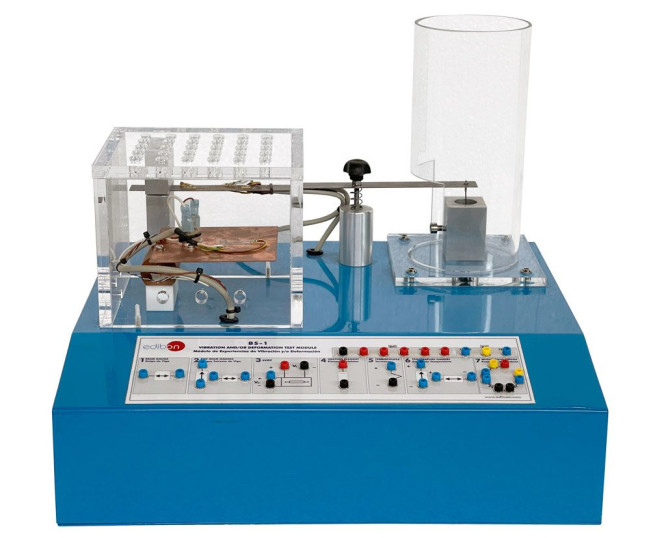

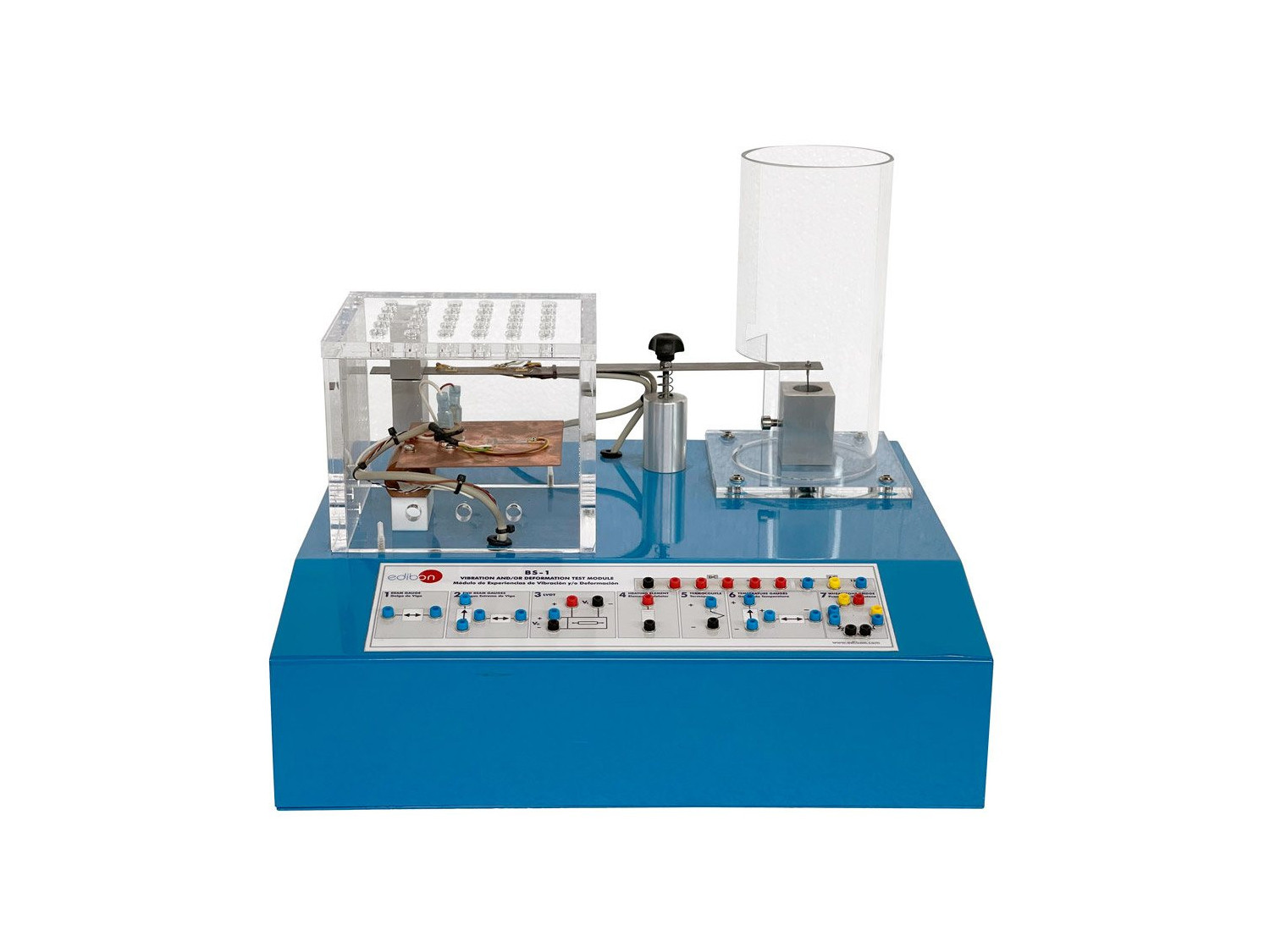

BS1 Módulo de Ensayos de Vibración y/o Deformación

El Módulo de Ensayos de Vibración y/o Deformación, "BS1", está diseñado para enseñar técnicas de medida de vibración y desplazamiento de una viga bajo tensiones mecánicas.

Sobre la parte superior del módulo de ensayo hay una viga o lámina elástica/vibrante que es la que lleva los sensores, los cuales pueden tener varias aplicaciones en función de la utilidad que le demos durante la realización de las diferentes prácticas.

Esta viga está fuertemente unida al chasis del módulo en uno de sus extremos, lo que le permite a este sistema de voladizo libre vibrar en un plano, pero a su vez hace que sea resistente al movimiento en otros planos.

En la base de la viga hay montados varios sensores de diferentes tipos y que funcionan de diferente forma.

Cuando la viga se deforma, las superficies se encuentran en tracción o compresión, según corresponda, y entonces se analizarán las salidas de los sensores.

Cerca del extremo fijo de la viga también hay un dispositivo para calentar el sistema y un termopar para medir la temperatura, el cual nos sirve para determinar la dependencia que cada sensor tiene con la temperatura.

En el extremo libre de la viga hay instrumentos de control que pueden determinar las variaciones de movimiento, como son el desplazamiento lineal y las deformaciones.

La columna vertical del extremo de la viga lleva una bobina que proporciona una señal proporcional a la velocidad y tiene un sistema de medida que puede usarse para dar una señal proporcional al desplazamiento.
