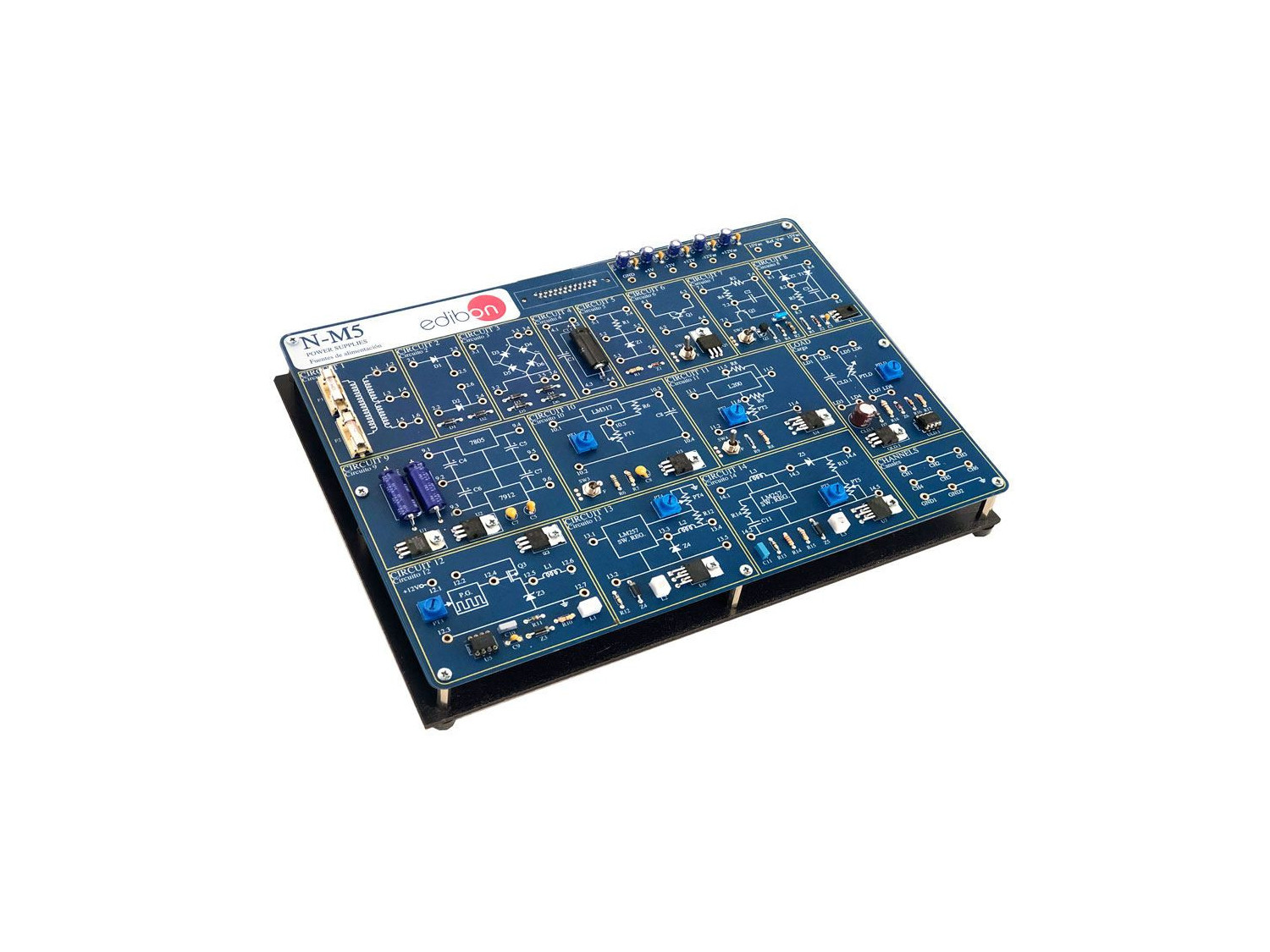

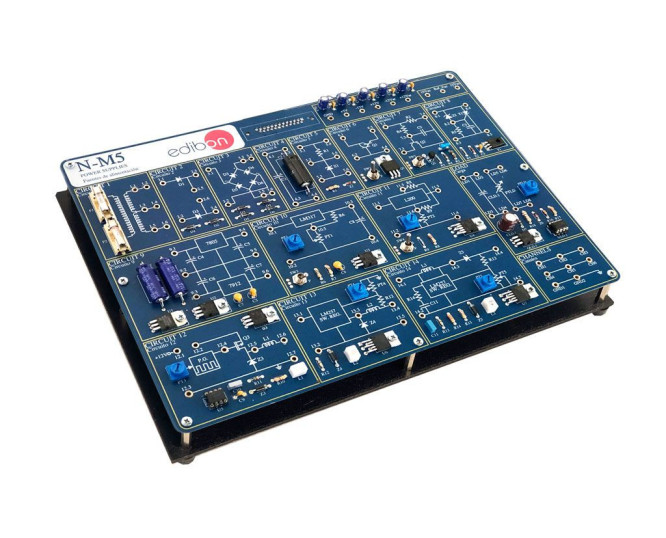

N-M5 Módulo de Fuentes de Alimentación

2.3.6.- ELECTRÓNICA DE POTENCIA (FUNDAMENTOS) 14.2.1.6.- ELECTRÓNICA DE POTENCIA
POWER SUPPLIES MODULE - N-M5

SISTEMAS INNOVADORES

Con el Módulo de Fuentes de Alimentación, "N-M5", de EDIBON, pueden estudiarse los reguladores de tensión simétrica, funcionamiento de las fuentes de tensión fija, simétrica y las conmutadas así como la rectificación (conversión de una tensión alterna a una tensión continua).

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
EMSK

KIT de Desarrollo para Simulación de Circuitos de EDIBON, Powered by NI LabVIEW™

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más

Descripción General

Con el Módulo de Fuentes de Alimentación, "N-M5", de EDIBON, pueden estudiarse los reguladores de tensión simétrica, funcionamiento de las fuentes de tensión fija, simétrica y las conmutadas así como la rectificación (conversión de una tensión alterna a una tensión continua).

Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Rectificación:

  1. Rectificación.
  2. Rectificador en puente.
  3. Ejercicios teórico/prácticos.

Fuentes de tensión fija:

  1. Fuente de alimentación con diodo Zener.
  2. Estabilización mediante diodo Zener y transistor.
  3. Estudio de fallos en "Estabilización mediante Zener y transistor".
  4. Protección contra sobrecorrientes.
  5. Protección contra sobretensiones.
  6. Estudio de fallo "Protección de sobrecorrientes".
  7. Ejercicios teórico/prácticos.

Fuentes de tensión simétricas:

  1. Fuentes simétricas: regulador 78XX.
  2. Fuentes simétricas: regulador 79XX.
  3. Ejercicios teórico/prácticos.

Reguladores de tensión con circuitos integrados:

  1. Reguladores ajustables: LM317.
  2. Estudio de fallo en regulador ajustable LM317.
  3. Regulador ajustable L200.
  4. Estudio de fallos en el regulador ajustable L200.
  5. Ejercicios teórico/prácticos.

Introducción a las fuentes de alimentación conmutadas:

  1. Técnica de conmutación.
  2. Técnica de conmutación. PWM.
  3. Técnica de conmutación. Boost.
  4. Ejercicios teórico/prácticos.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Realimentación de voltaje.
  2. Convertidor CC-CC.
  3. El usuario puede realizar otros ejercicios diseñados por él mismo.
