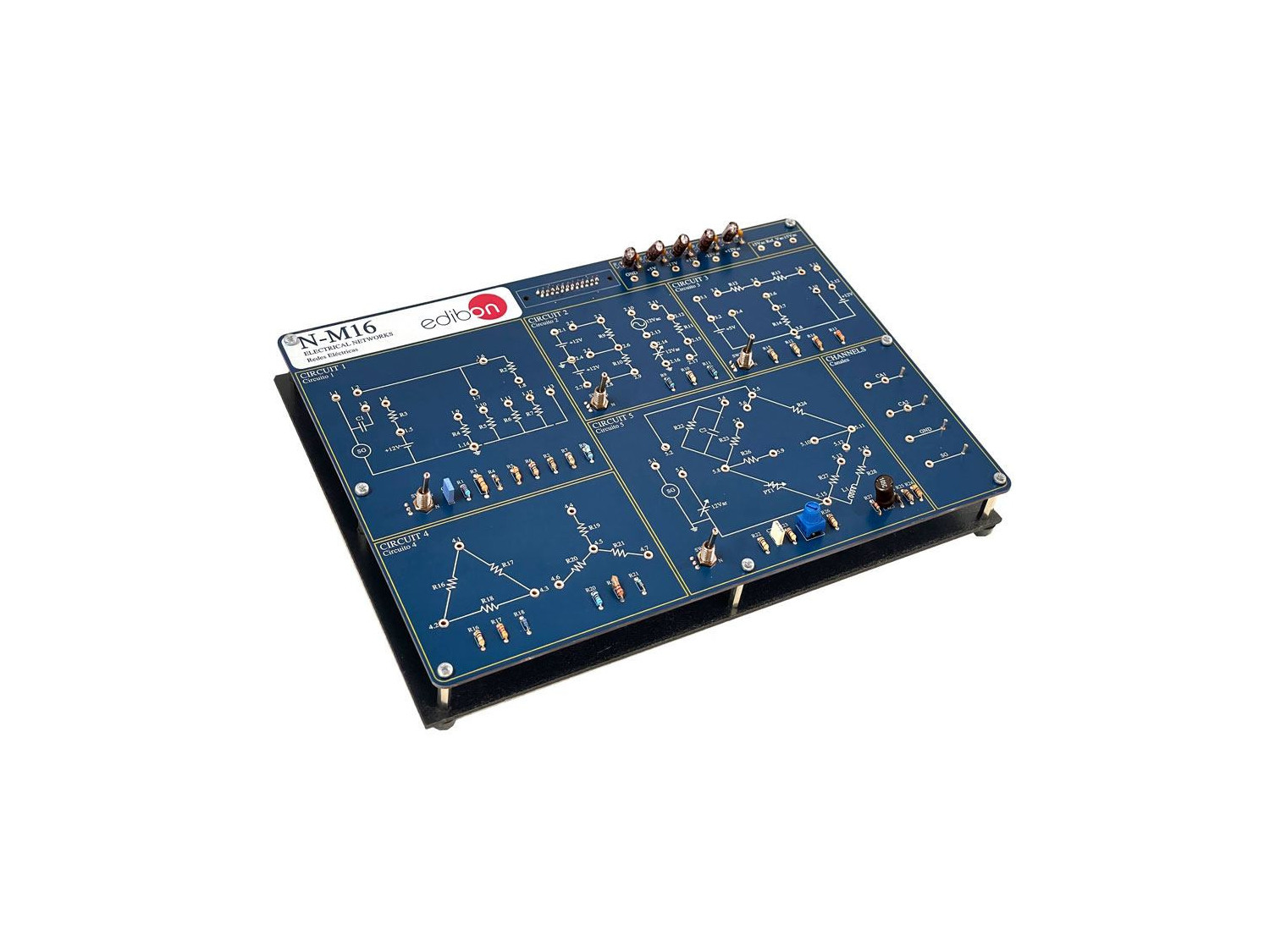

N-M16 Módulo de Redes Eléctricas
SISTEMAS INNOVADORES
Con el Módulo de Redes Eléctricas, "N-M16", de EDIBON, se permite comprender los principios de la Ley de Ohm, Teorema de Norton y Thévenin, funcionamiento del puente de Wheatstone, teoremas de superposición o transformación estrella/triángulo y viceversa.
Expansiones
NOTICIAS RELACIONADAS
Descripción General
Tras estudiar los conocimientos básicos en redes eléctricas, debemos comprender e investigar la depencia entre la corriente y la tensión aplicadas a diferentes dispositivos eléctricos.

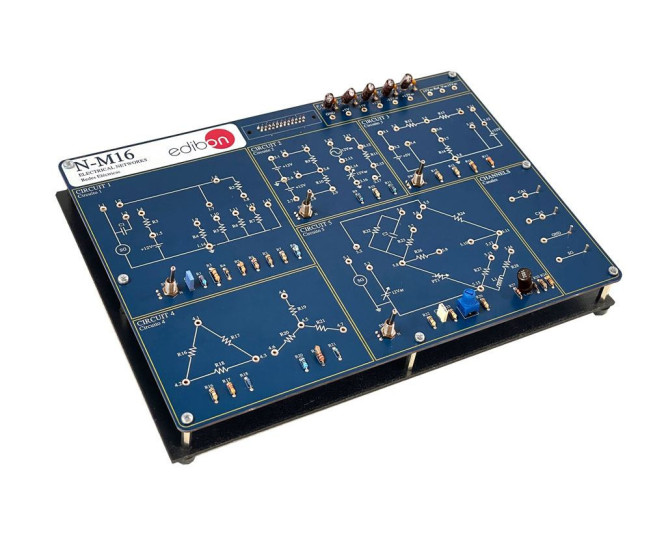

Con el Módulo de Redes Eléctricas, "N-M16", de EDIBON, se permite comprender los principios de la Ley de Ohm, Teorema de Norton y Thévenin, funcionamiento del puente de Wheatstone, teoremas de superposición o transformación estrella/triángulo y viceversa.
Además, en la mayoría de los circuitos de estudio pueden simularse fallos. El alumno debe investigar qué está ocurriendo en el circuito y por qué no funciona correctamente. Estas simulaciones de fallos pueden ser de varios tipos desde componentes estropeados hasta un hipotético montaje incorrecto del circuito.
EJERCICIOS Y PRÁCTICAS GUIADAS
EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL
Ley de Ohm:
- Cálculo de la resistencia interna de una fuente de continua.
- Estudio del error en una resistencia interna.
- Cálculo de la resistencia interna de una fuente de alterna.
- Ejercicios teórico/prácticos.
Potencia eléctrica:
- Potencia transferida por una fuente de CC a una carga.
- Potencia transferida por una fuente de CA a una carga.
- Ejercicios teórico/ prácticos.
Combinación de fuentes de alimentación:
- Montaje CC + CA.
- Estudio del error en el circuito, montaje CC.
- Montaje CC + CA.
- Ejercicios teórico/prácticos.
Teoremas de Thèvenin y Norton:
- Circuitos equivalentes Thèvenin y Norton.
- Ejercicios teórico/prácticos.
Teorema de Superposición:
- Aplicación del teorema de Superposición.
- Estudio del fallo en el circuito de superposición.
- Ejercicios teórico/prácticos.
Transformación estrella-triángulo:
- Medida de la resistencia entre terminales.
- Ejercicios teórico/prácticos.
Puente de Wheatstone:
- Calibración de un puente de Wheatstone alimentado por una fuente CC.
- Estudio de error en el circuito de puente de Wheatstone.
- Calibración de un puente de Wheatstone alimentado por una fuente CA.
- Ejercicios teórico/prácticos.
MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO
- Teorema de Millman.
- El usuario puede realizar otros ejercicios diseñados por él mismo.
EQUIPOS COMPLEMENTARIOS
14.2.1.6.- ELECTRÓNICA DE POTENCIA
LIEBA
Sistema flexible y modular, que permite el aprendizaje de electrónica básica, electricidad básica y teoría de circuitos.Con este método de trabajo se obtiene la ventaja de que cada alumno va marcando su propio ritmo de trabajo, sin retrasar, o...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M1
Módulo de Circuitos en Corriente Continua (CC)
Para el correcto conocimiento de la electrónica es necesario saber algunas leyes y teoremas fundamentales como la Ley de Ohm, las Leyes de Kirchhoff y otros teoremas sencillos de iniciación a los circuitos de C.C.Con el Módulo de Circuitos en...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M2
Módulo de Circuitos en Corriente Alterna (CA)
Al contrario de lo que ocurre en la CC que tiene siempre la misma dirección y sentido, en la CA el flujo de electrones cambia de sentido periódicamente con una frecuencia de 50 ó 60 Hz (dependiendo de los países).Con el Módulo de Circuitos en...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M17

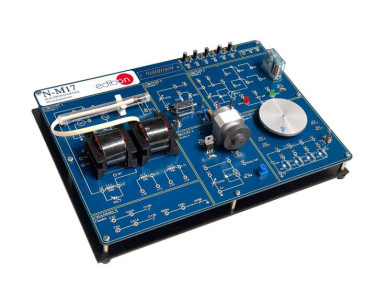

Módulo de Electromagnetismo
El electromagnetismo corresponde a la interacción entre cargas eléctricas. Se describe en términos de cargas que interaccionan por medio de campos eléctricos y magnéticos.Con el Módulo de Electromagnetismo, "N-M17", de EDIBON, puede estudiarse el...
14.2.1.1.- CONCEPTOS BÁSICOS DE LEYES ELÉCTRICAS
N-M18
Módulo de Circuitos Trifásicos
La tensión trifásica es esencialmente un sistema de tres tensiones alternas, acopladas (se producen simultáneamente las 3 en un generador) y desfasadas 120º entre sí (o sea un tercio del periodo).Con el Módulo de Circuitos Trifásicos, "N-M18", de...
