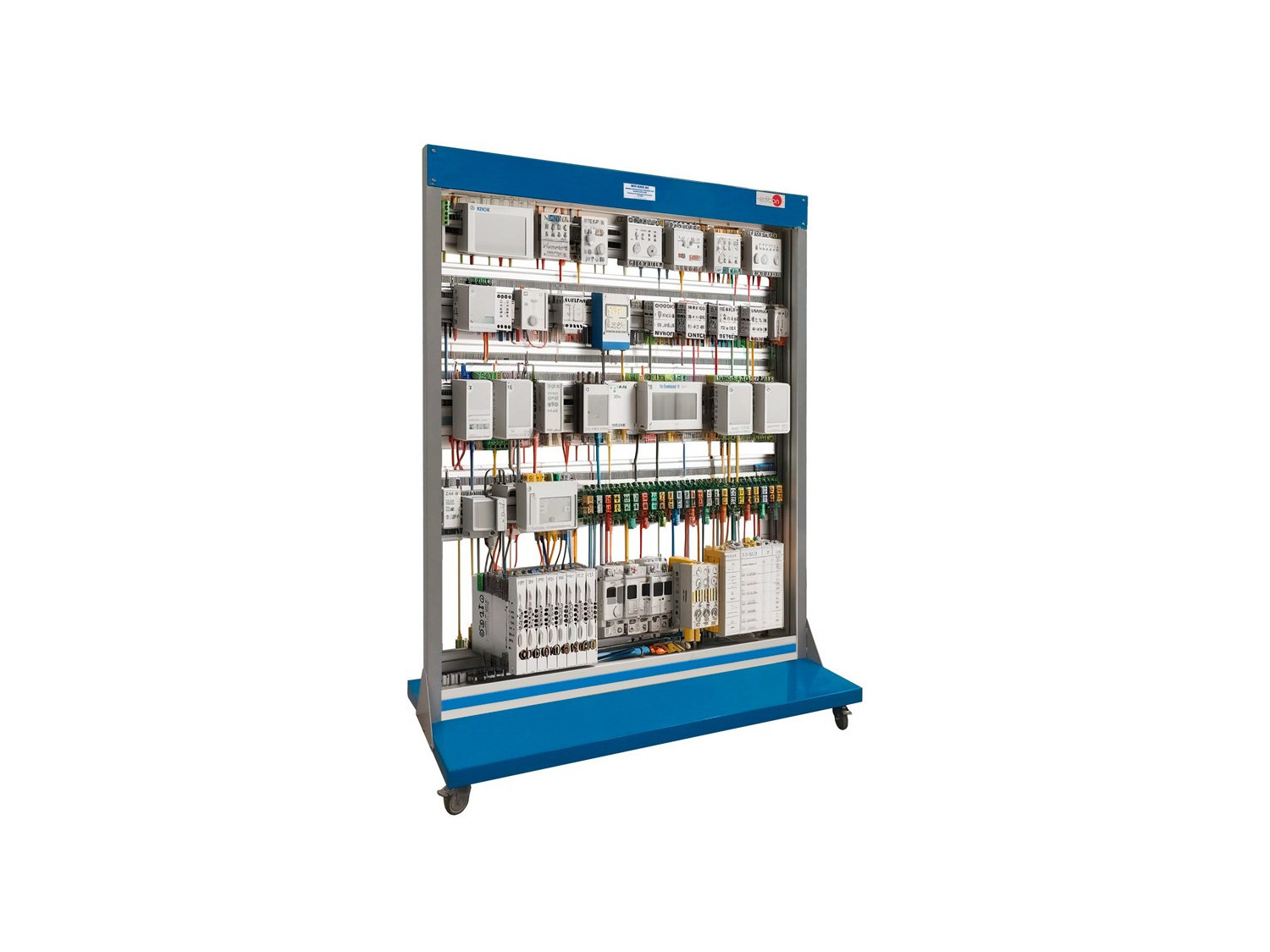

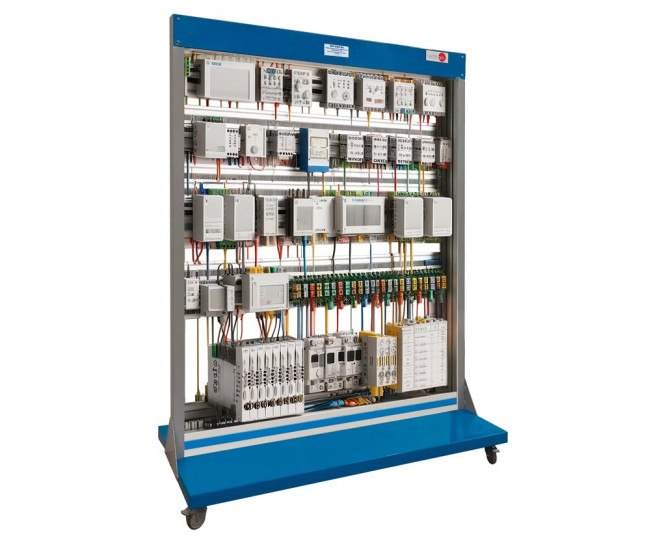

WIT-KNX-BC Prácticas de Cableado de Persianas con KNX

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

1. Integración Básica del Sistema de Control de Persianas:

• Conexión de la caja de distribución eléctrica para dispositivos KNX en el sistema de control de persianas.
• Aplicación de técnicas de cableado para garantizar una instalación segura.

2. Conexión del Controlador de Estancia KNX:

• Integración del controlador de estancia KNX para el control centralizado de persianas.
• Configuración de funciones y programación de escenarios.

3. Conexión del Módulo de Entrada Binaria KNX:

• Conexión e integración del módulo de entrada binaria KNX para detectar el estado de las persianas.
• Programación de acciones en función de los estados detectados.

4. Conexión de Módulo de Salida Binaria KNX para Control de Persianas:

• Conexión y configuración del módulo de salida binaria KNX para el control efectivo de las persianas.
• Ajuste de tiempos de respuesta y configuración de posiciones.

5. Uso de Sensores de Luminosidad KNX:

• Conexión e integración de sensores de luminosidad KNX para ajuste automático de persianas según la iluminación.
• Programación de umbrales y condiciones.

6. Conexión de Módulo de Pulsadores para Interacción Manual:

• Integración de módulos de pulsadores KNX para permitir la interacción manual con las persianas.
• Programación de funciones de subida, bajada y parada.

7. Motor de Persiana: Conexión e Integración:

• Conexión y programación del motor de persiana.
• Evaluación del rendimiento del sistema en condiciones diversas.

Creación de Proyectos en ETS y Definición de Topología:

8. Creación de un Nuevo Proyecto en ETS:

• Desarrollo de un nuevo proyecto desde cero con el software ETS.
• Definición de características generales y establecimiento de topología básica del sistema KNX.

9. Definición de la Topología del Bus:

• Configuración de la topología del bus KNX.
• Identificación de dispositivos y establecimiento de direcciones físicas.
• Aplicación de buenas prácticas de diseño.

10. Asignación de Direcciones Físicas:

• Asignación de direcciones físicas a dispositivos KNX en el proyecto.
• Seguimiento de normas y recomendaciones de direccionamiento.

11. Verificación de la Topología:

• Verificación de la coherencia de la configuración.
• Cumplimiento de requisitos del sistema KNX.

Diagnóstico de Dispositivos KNX:

12. Uso de Herramientas de Diagnóstico:

• Utilización de herramientas de diagnóstico en el software ETS para verificar comunicación y estado de dispositivos KNX.

13. Pruebas de Comunicación:

• Realización de pruebas de comunicación entre dispositivos KNX y el bus.
• Identificación y resolución de posibles problemas de conexión.

14. Análisis de Telegramas:

• Análisis de telegramas enviados y recibidos por dispositivos KNX.
• Identificación de posibles errores o interferencias en la red.

15. Diagnóstico de Errores:

• Diagnóstico y solución de errores de configuración o conexión en dispositivos KNX.
• Utilización de herramientas de diagnóstico disponibles en el software ETS.

16. Registro de Eventos:

• Utilización de funciones de registro de eventos para monitorear y analizar el comportamiento de dispositivos KNX en diferentes condiciones de operación.
