FME08 Presión sobre Superficies

8.1.3.- HIDROSTÁTICA
HYDROSTATIC PRESSURE - FME08

SISTEMAS INNOVADORES

El equipo de Presión sobre Superficies, "FME08", diseñado por EDIBON, permite estudiar el centro de presiones con un cuadrante sumergido parcialmente o totalmente.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
MSAC

Sistema Modular de Adquisición y Control

Laboratorios

8TV
 Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional
8HE
 Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at the University of Trinidad and Tobago
Setting up at the University of Trinidad and Tobago
Recently, we have had the pleasure of making an installation at the University of Trinidad and Tobago
Leer más
Setting up at Slippery Rock University
Setting up at Slippery Rock University
We are very pleased that we have recently completed an installation in the department of Physics and Engineering at the Slippery Rock University.  It's always a pleasure to work on projects like this!
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El equipo de Presión sobre Superficies, "FME08", diseñado por EDIBON, permite estudiar el centro de presiones con un cuadrante sumergido parcialmente o totalmente.

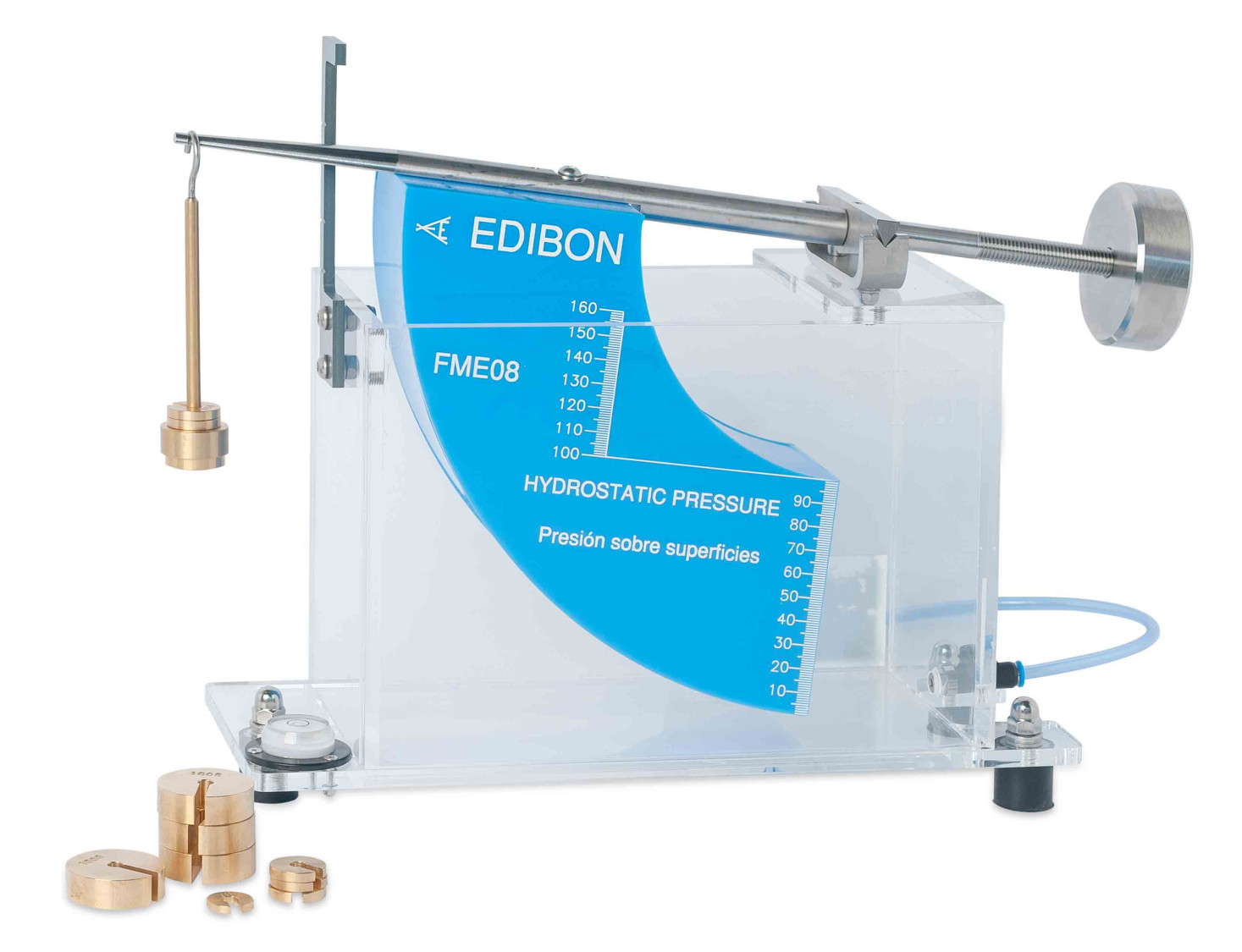

Este equipo consiste en un cuadrante montado sobre el brazo de una balanza que bascula alrededor de un eje.

Cuando el cuadrante está inmerso en el depósito de agua, la fuerza que actúa sobre la superficie frontal, plana y rectangular, ejercerá un momento con respecto al eje de apoyo.

El brazo basculante incorpora un platillo y un contrapeso ajustable.

Depósito con patas regulables que determina su correcta nivelación.

Dispone de una válvula de desagüe.

El nivel alcanzado por el agua en el depósito se indica en una escala graduada.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Determinar el centro de presiones con un ángulo de 90°, parcialmente sumergido.
  2. Determinar la fuerza resultante con un ángulo de 90°, parcialmente sumergido.
  3. Determinar el centro de presiones, con un ángulo <> 90° parcialmente sumergido.
  4. Determinar la fuerza resultante con un ángulo <>90° parcialmente sumergido.
  5. Determinar el centro de presiones con un ángulo de 90° totalmente sumergido.
  6. Determinar la fuerza resultante con un ángulo de 90° totalmente sumergido.
  7. Determinar el centro de presiones, con un ángulo <> 90° totalmente sumergido.
  8. Determinar la fuerza resultante con un ángulo <>90° totalmente sumergido.
  9. Equilibrio de momentos.
