TCFRC Regulación de Potencia y Fallos en Instalaciones de Refrigeración, Controlado desde Computador (PC)

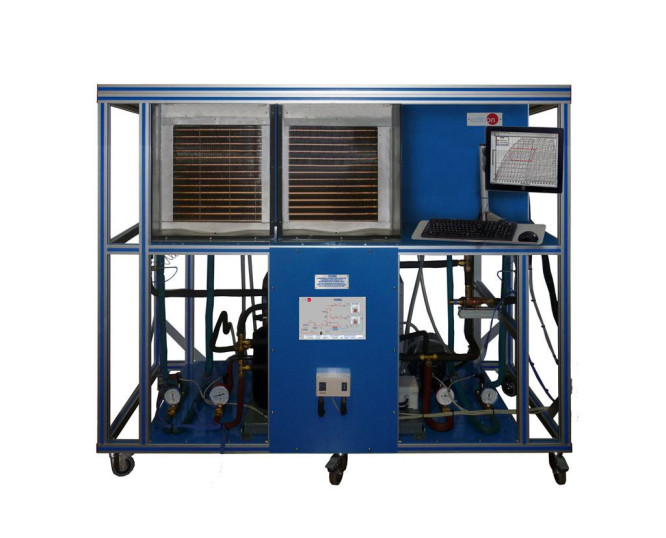

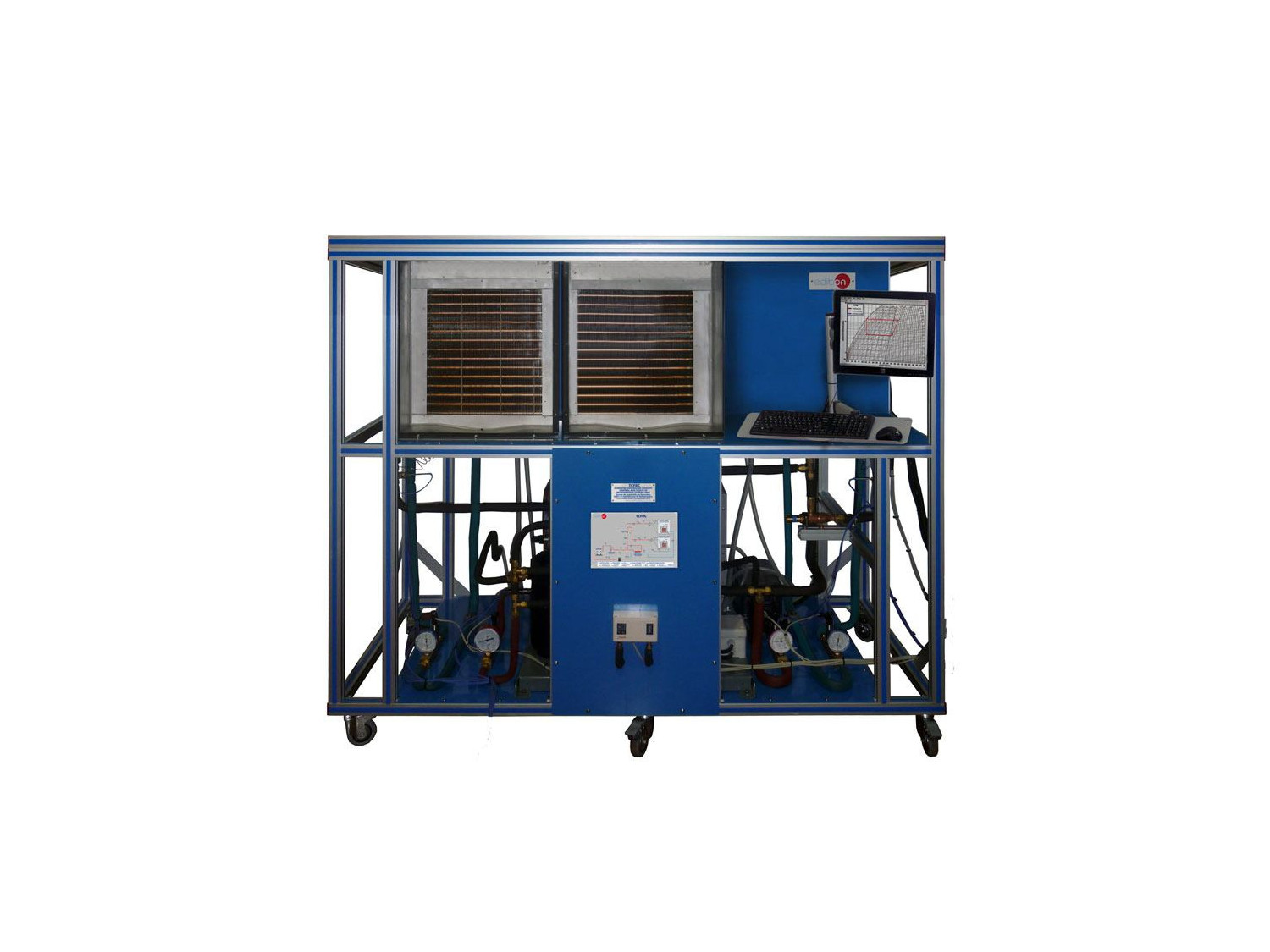

El equipo de Regulación de Potencia y Fallos en Instalaciones de Refrigeración, Controlado desde Computador (PC), "TCFRC", ha sido diseñado por EDIBON, para explorar diversas técnicas de regulación de potencia y simular fallos típicos en sistemas frigoríficos.

La regulación de potencia es crucial para optimizar el rendimiento energético, ajustar la capacidad de enfriamiento a la demanda real y mejorar la eficiencia del proceso, asegurando que los componentes, como el compresor y evaporadores, operen dentro de sus rangos óptimos. El equipo de Regulación de Potencia y Fallos en Instalaciones de Refrigeración, Controlado desde Computador (PC), "TCFRC", permite investigar estos métodos de control y analizar el comportamiento del sistema tanto en condiciones normales como en hasta 18 escenarios de fallo, como válvulas defectuosas o tuberías obstruidas.

En este equipo, los componentes de un circuito de refrigeración están claramente dispuestos, con cámaras de refrigeración y congelación. En estos circuitos, es posible medir tanto la temperatura como la humedad para un mejor control del sistema.

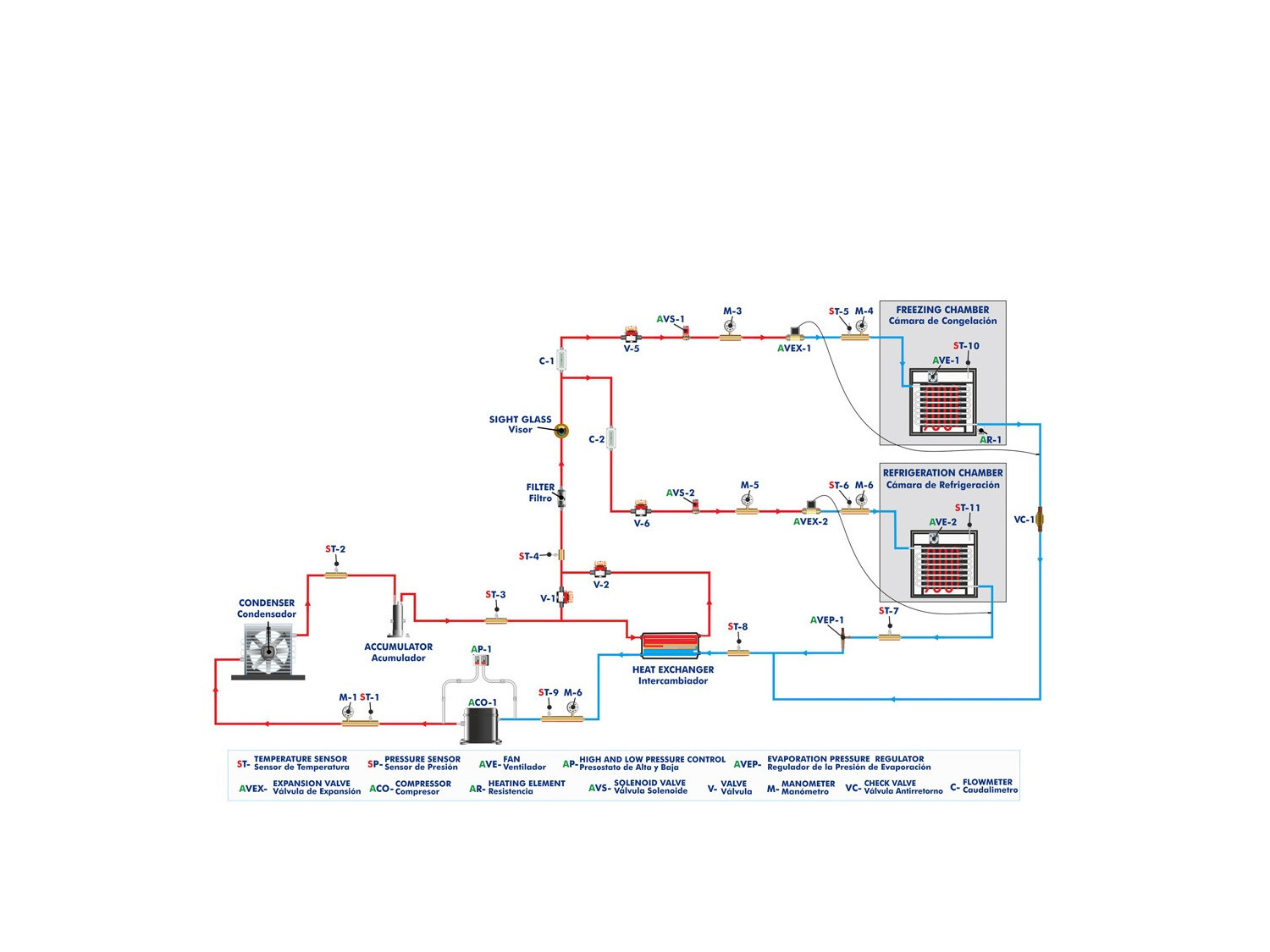

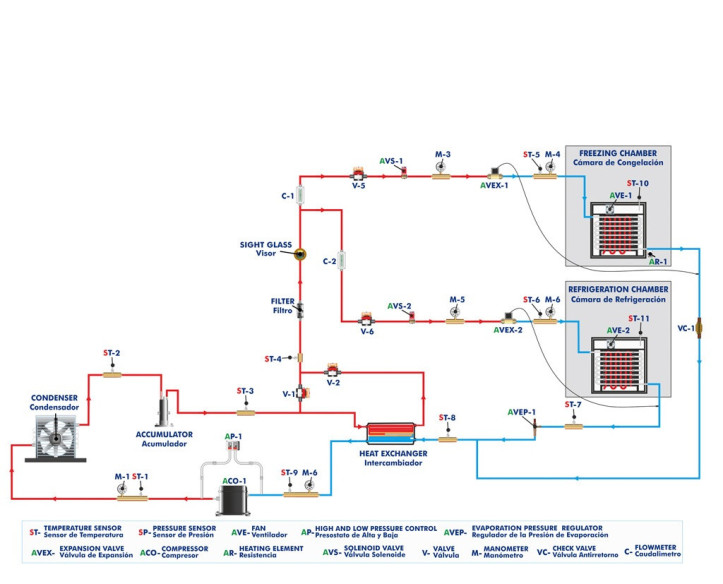

Para facilitar la comprensión, los tubos están coloreados en rojo y azul para indicar los circuitos de agua caliente y fría, además de estar aislados para garantizar un proceso eficiente. Adicionalmente, el equipo incorpora un diagrama en el panel frontal que permite un seguimiento más claro y preciso del proceso.

El "TCFRC" incluye válvulas solenoides que permiten el funcionamiento separado o en paralelo de los evaporadores en las dos cámaras. Además, el circuito está equipado con un compresor, un condensador, un controlador de alimentación que ajusta la alimentación del sistema, un controlador de arranque y un presostato combinado para los lados de presión, aspiración y descarga del compresor.

Cada una de las cámaras posee un evaporador, válvula solenoide, termostatos de control de temperatura, válvula de expansión termostática que regula el flujo de refrigerante hacia el evaporador, ajustando la cantidad de refrigerante en función de la temperatura, garantizando así un proceso de refrigeración eficiente y controlado, ventilador, resistencia, intercambiador de calor para subenfriamiento del refrigerante utilizado, y control de la presión de evaporación. Un intercambiador de calor en la entrada de los dos evaporadores permite investigar el subenfriamiento del refrigerante en relación con la eficiencia del proceso. La potencia de refrigeración de las dos cámaras, por separado, es controlada por un termostato. Por otro lado, la cámara de refrigeración también incluye un regulador de la presión de evaporación.

La cámara de congelación posee dos métodos de descongelación: un sistema eléctrico y un sistema de gas caliente, donde este último utiliza el refrigerante caliente proveniente del compresor.

Los fallos se activan en una pantalla táctil conectada al computador (PC), que permite:

• Transmitir directamente desde el computador a la pantalla táctil para la activación de fallos y adquisición de datos.
• Representar el ciclo termodinámico en el diagrama log p-h.
• Registro de las mediciones del ensayo en función del tiempo y generación de un archivo compatible con aplicaciones de hojas de cálculo.

Los objetivos más importantes de este equipo son:

• Familiarización con los dispositivos clave para la variación de la potencia frigorífica:

• Termostato.
• Controlador de alimentación.
• Controlador de arranque.
• Presostato combinado para los lados de presión, aspiración y descarga del compresor.

• Localización de fallos en los componentes de la instalación frigorífica.
• Efecto del subenfriamiento del refrigerante.
• Familiarización con los métodos de descongelación:

• Descongelación por calentador eléctrico.
• Descongelación por gas caliente.
• Representación del ciclo termodinámico en el diagrama logarítmico p-h.

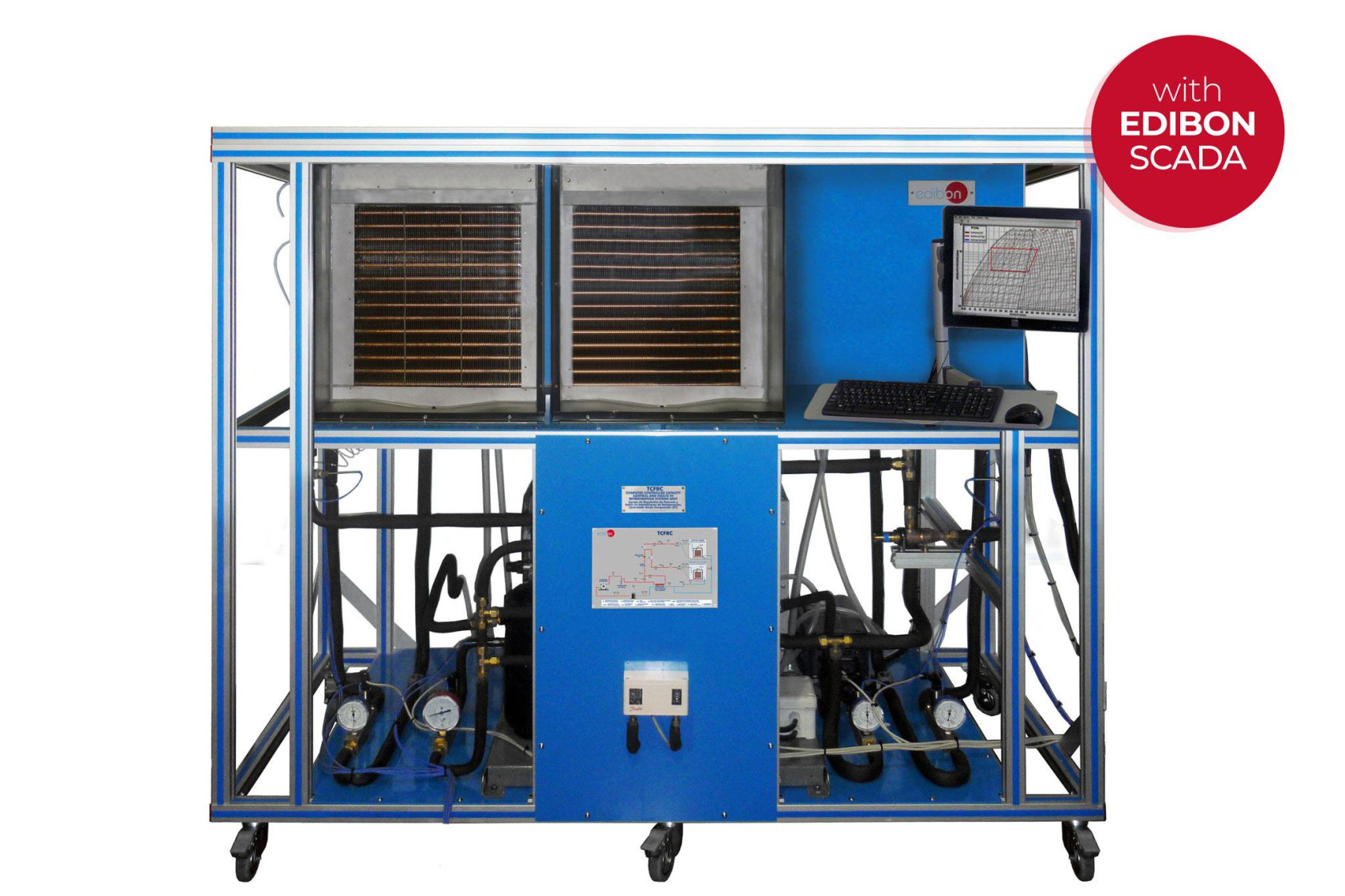

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + Pantalla Táctil + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.
