SCE Simulador de Regulación y Control de Centrales Eléctricas, Controlado desde Computador (PC)

2.4.1.- INSTRUMENTACIÓN Y CONTROL 6.1.1.1.- FUNDAMENTOS TEÓRICO-PRÁCTICOS 10.1.- FUNDAMENTOS TEÓRICO - PRÁCTICOS
COMPUTER CONTROLLED GENERATING STATIONS CONTROL AND REGULATION SIMULATOR - SCE

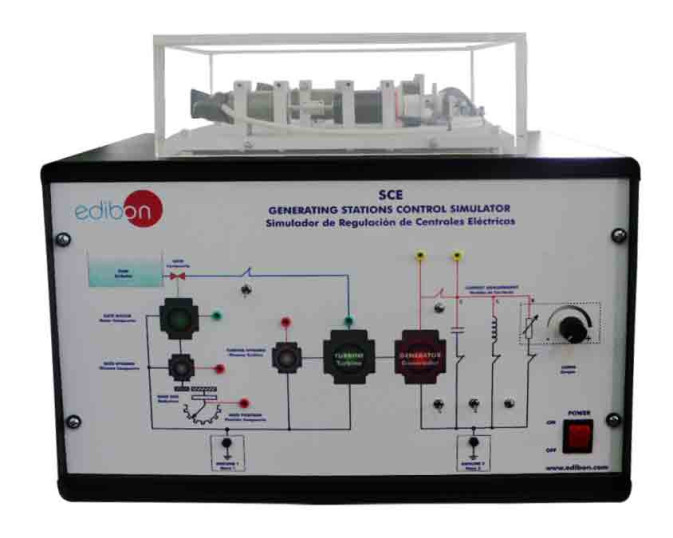

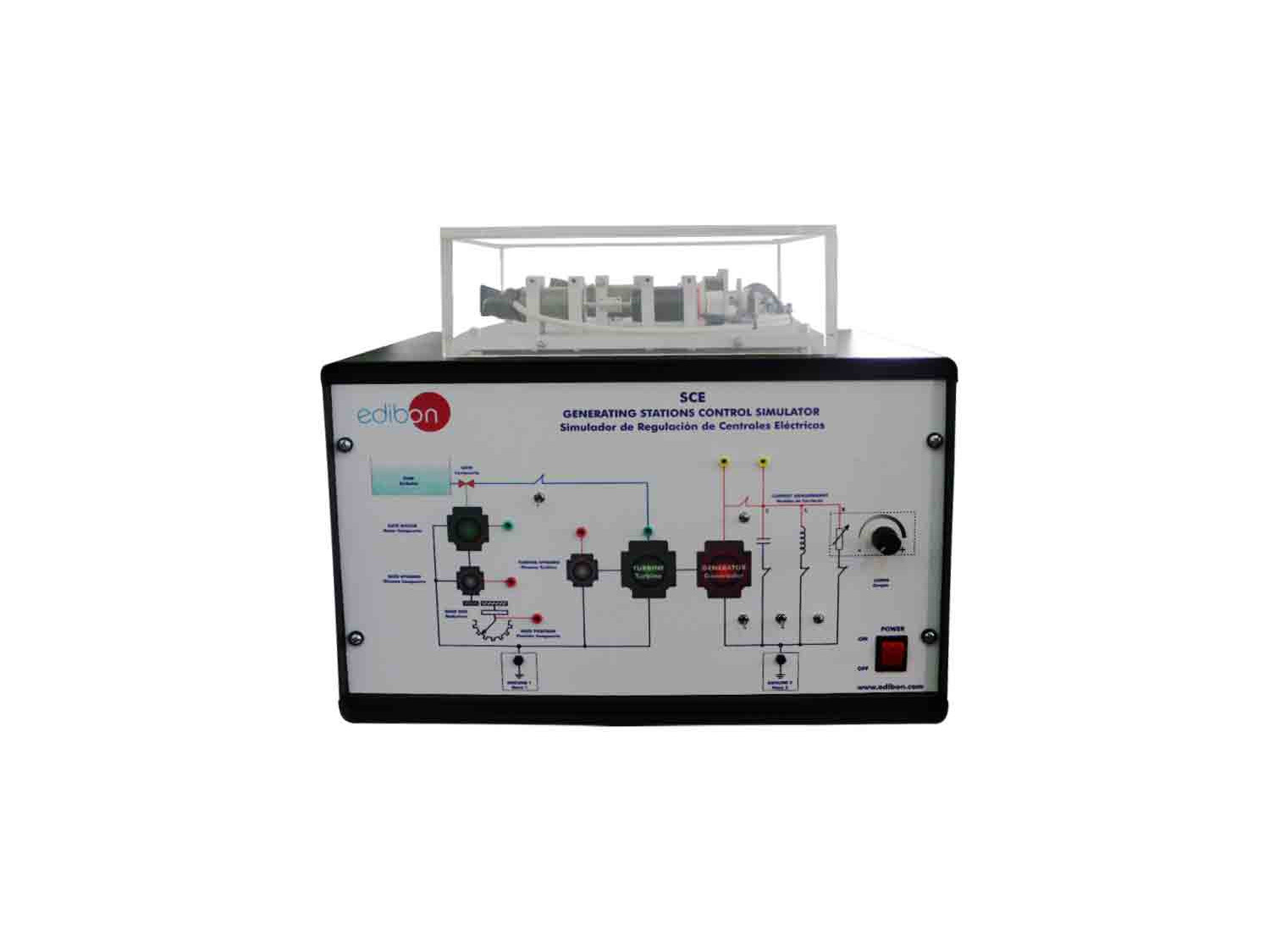

Equipo: SCE. Simulador de Regulación y Control de Centrales Eléctricas, Controlado desde Computador (PC)

SISTEMAS INNOVADORES

El equipo SCE diseñado por EDIBON permite estudiar el proceso de modelado y simulación de la generación eléctrica de una central eléctrica así como la verificación de dicho modelo frente al sistema real.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
EMAK

Kit de EDIBON para Matlab
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

5RTV
 Laboratorio de Energías Renovables para Educación Técnica y Vocacional
5RHE
 Laboratorio de Energías Renovables para Educación Superior
6TV
 Laboratorio de Mecatrónica y Automatización para Educación Técnica y Vocacional
6HE
 Laboratorio de Mecatrónica y Automatización para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Small Laboratory Equipment Repair Course
Completion of the Small Laboratory Equipment Repair Course
On December 1st, the Repair Course for Small Laboratory Equipment, taught by our engineers at the EDIBON facilities, was completed, lasting 4 days. The attendees, (Laboratory technicians and maintenance of the Rey Juan Carlos University of Madrid) had the opportunity to perform multiple...
Leer más
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
El 19 de Octubre finalizó el Curso de Instrumentación, Regulación y Control en Laboratorios, impartido por nuestros ingenieros en estas instalaciones, con equipos de EDIBON y que tenía como objetivo el aprendizaje del control de las condiciones de un proceso de laboratorio. Los asistentes, (12...
Leer más

Descripción General

Equipo diseñado para simular el comportamiento de la regulación de una central hidroeléctrica, como aplicación didáctica a diferentesaspectos de regulación, control y simulación.

Con este equipo se puede trabajar en 2 modos:

  • Modo REAL (análisis continuo o de transitorios).
  • Modo SIMULADO.

El equipo se compone principalmente de una interface para el acondicionamiento de señales de entrada y salida. A su vez ésta iráconectada al computador (PC) (a través de un cable y una tarjeta de adquisición de datos) y a los dos Subsistemas que tratamos decontrolar:

  • Subsistema compuerta.
  • Subsistema turbina-generador.

El equipo dispone (en la interface) de una serie de conmutadores para establecer distintas cargas a la salida del generador y diferentescondiciones del sistema real.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye:el propio Equipo + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos,para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Modelización del motor como motor estándar.
  2. Modelización del motor con las correcciones de las constantesdel modelo matemático.
  3. Cálculo de la constante de velocidad de las dinamos.
  4. Obtención de las respuestas transitorias del motor de lacompuerta.
  5. Obtención de la respuesta transitoria del motor de la turbina.
  6. Obtención de la respuesta transitoria del motor simulado de lacompuerta.
  7. Obtención de la respuesta transitoria del motor simulado de laturbina.
  8. Comparativa de la respuesta transitoria del motor real dela turbina con respecto a la respuesta transitoria del motorsimulado para carga resistiva.
  9. Comparativa de la respuesta transitoria del motor real dela turbina con respecto a la respuesta transitoria del motorsimulado para carga capacitiva.
  10. Comparativa de la respuesta transitoria del motor real dela turbina con respecto a la respuesta transitoria del motorsimulado para carga inductiva.
  11. Comparativa de la respuesta del motor real de la compuerta vsla respuesta del motor simulado de la compuerta para señalesde control continuas (manualmente desde el computador (PC)).
  12. Comparativa de la respuesta del motor real de la compuerta vsla respuesta del motor simulado de la compuerta para señalesde control senoidales.
  13. Comparativa de la respuesta del motor real de la compuerta vsla respuesta del motor simulado de la compuerta para señalesde control cuadradas.
  14. Comparativa de la respuesta del motor real de la compuerta vsla respuesta del motor simulado de la compuerta para señalesde control triangulares.
  15. Comparativa de la respuesta al escalón entre el motor real y elmotor simulado (compuerta ó turbina).

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente losresultados. Visualizar todos los resultados en la clase, en tiempo real, pormedio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamentecambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación aIndustrias, incluso a otras Instituciones de Educación Técnica.
  7. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  8. El usuario puede realizar otros ejercicios diseñados por él mismo.

Calidad

SERVICIO POSVENTA

Solicitar información
