AEL-CPSS-03S Sistema de Potencia con dos Generadores en Paralelo, dos Líneas de Distribución y Cargas, con SCADA

5.1.3.1.- GENERACIÓN DE POTENCIA
PARALLEL POWER GENERATION SYSTEM WITH TWO GENERATORS, TWO DISTRIBUTION LINES AND LOADS, WITH SCADA - AEL-CPSS-03S

SISTEMAS INNOVADORES

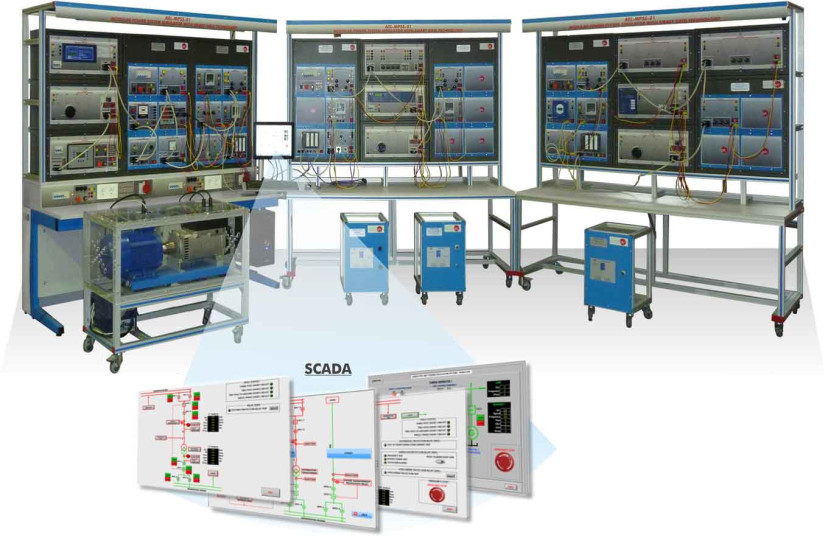

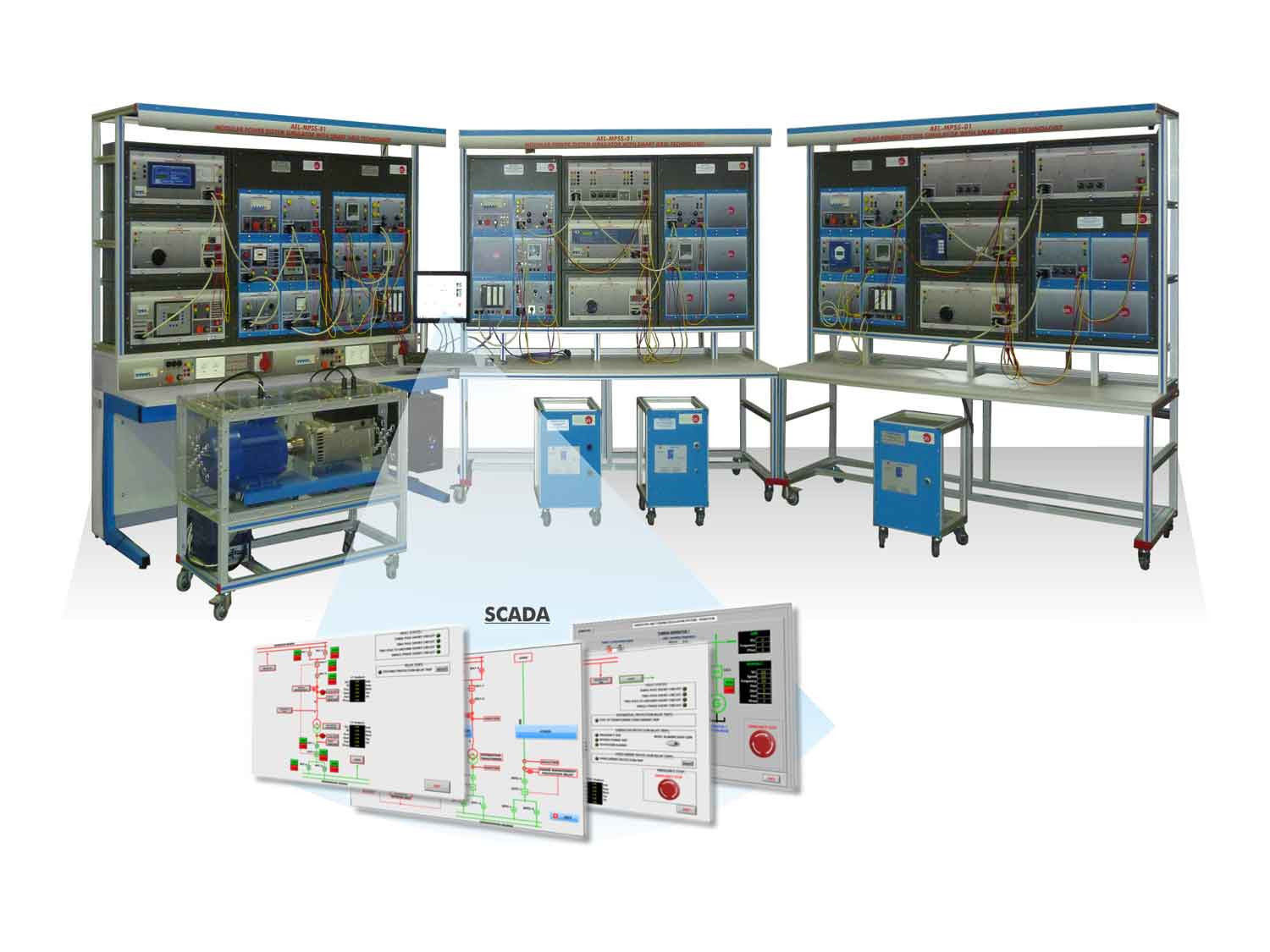

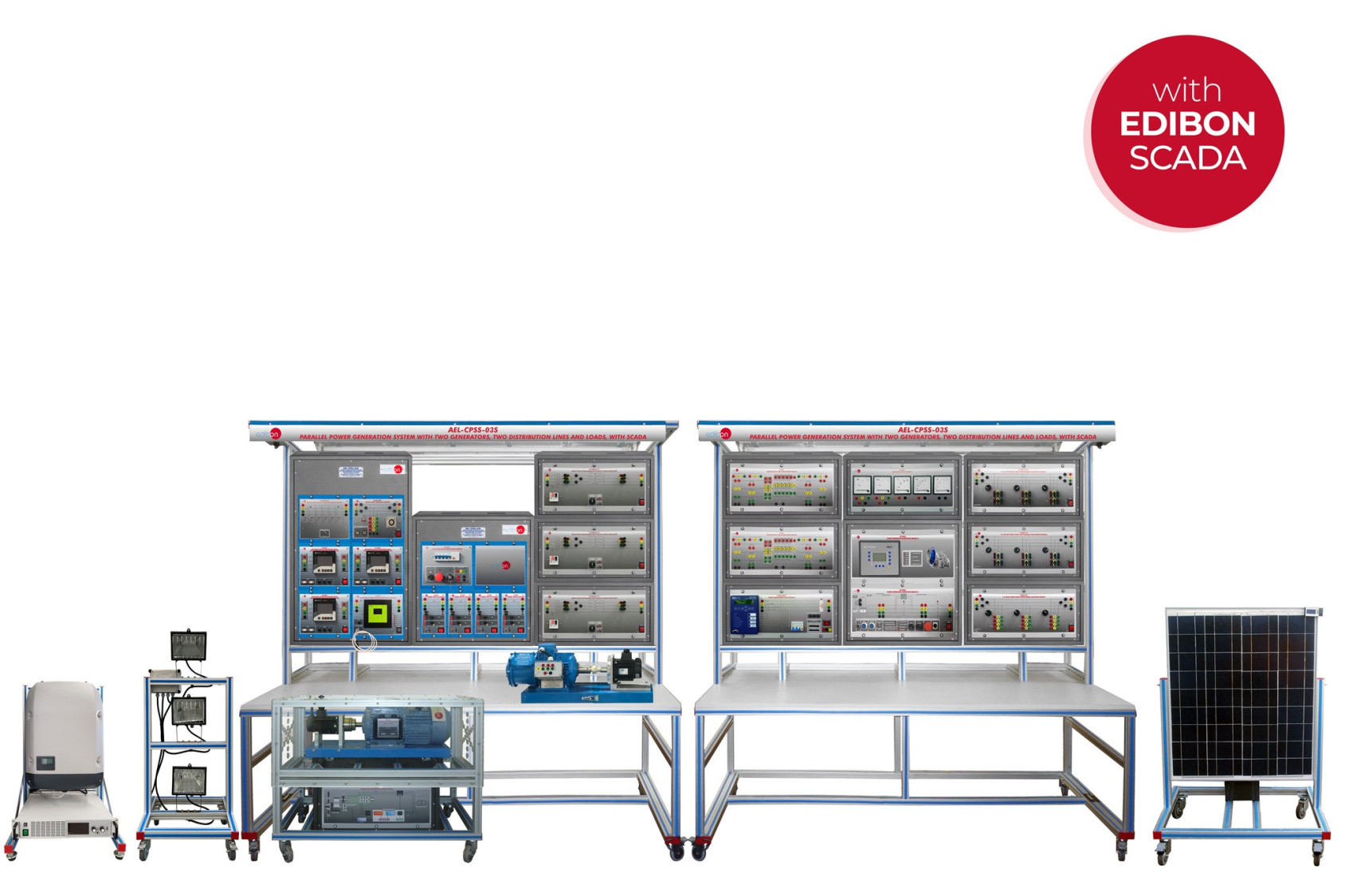

El Sistema de Potencia con dos Generadores en Paralelo, dos Líneas de Distribución y Cargas, "AEL-CPSS-03S", consta de una serie de módulos que nos permitirán simular las operaciones más importantes que se llevan a cabo en un sistema de generación de energía, transmisión de energía, distribución de energía y consumo de cargas.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
ESN

EDIBON Scada-Net
