AEL-FUSG Sistema de Smart Grid (Usuario final)

5.1.2.- REDES INTELIGENTES Y SISTEMAS DE POTENCIA (USUARIO FINAL)
FINAL USER SMART GRID SYSTEM - AEL-FUSG

SISTEMAS INNOVADORES

¿Qué es una Red Inteligente?

Una red inteligente es una red eléctrica que utiliza la tecnología de la información y de las comunicaciones para recopilar y actuar sobre la información acerca de los comportamientos de proveedores y consumidores, de manera automatizada para mejorar la eficiencia, confiabilidad, economía y sostenibilidad de la producción y distribución de la electricidad.

Ver descripción general

NOTICIAS RELACIONADAS

Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
Laboratorio respaldado por el Colegio Oficial de Ingenieros Técnicos Industriales (España)
En EDIBON, reafirmamos nuestro compromiso con el avance de las energías limpias y renovables, con un enfoque especial en el hidrógeno verde como motor clave para un futuro más sostenible.
Leer más
Reciclaje y sistemas de almacenamiento de energía
Reciclaje y sistemas de almacenamiento de energía
El auge de los vehículos eléctricos (VE) ha cobrado un considerable impulso a nivel mundial, prometiendo una reducción en las emisiones de gases de efecto invernadero y un camino hacia un futuro más sostenible. Sin embargo, a medida que la demanda de VE acelera, también lo hace la necesidad de...
Leer más
EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
SMART GRID. ¿Cómo funciona?
SMART GRID. ¿Cómo funciona?
With the new smart bidirectional meters, all protection and control devices and the wide use of Internet, the grid has become an intelligent (smart) grid.
Leer más
NUEVOS Folletos de Energías Renovables
NUEVOS Folletos de Energías Renovables
La creciente preocupación sobre la contaminación y el cambio climático ha incrementado exponencialmente el interés por las energías limpias. Los equipos de Energías Renovables Controlados desde Computador (con SCADA), diseñados por EDIBON, no son solamente una herramienta efectiva de aprendizaje...
Leer más

Descripción General

¿Qué es una Red Inteligente?

Una red inteligente es una red eléctrica que utiliza la tecnología de la información y de las comunicaciones para recopilar y actuar sobre la información acerca de los comportamientos de proveedores y consumidores, de manera automatizada para mejorar la eficiencia, confiabilidad, economía y sostenibilidad de la producción y distribución de la electricidad.

¿Por qué utilizar una Red Inteligente?

Confiabilidad, flexibilidad, eficiencia, ajuste de carga, sostenibilidad y respuesta a la demanda son los principales factores que permiten un mejor control sobre los parámetros de energía eléctrica.

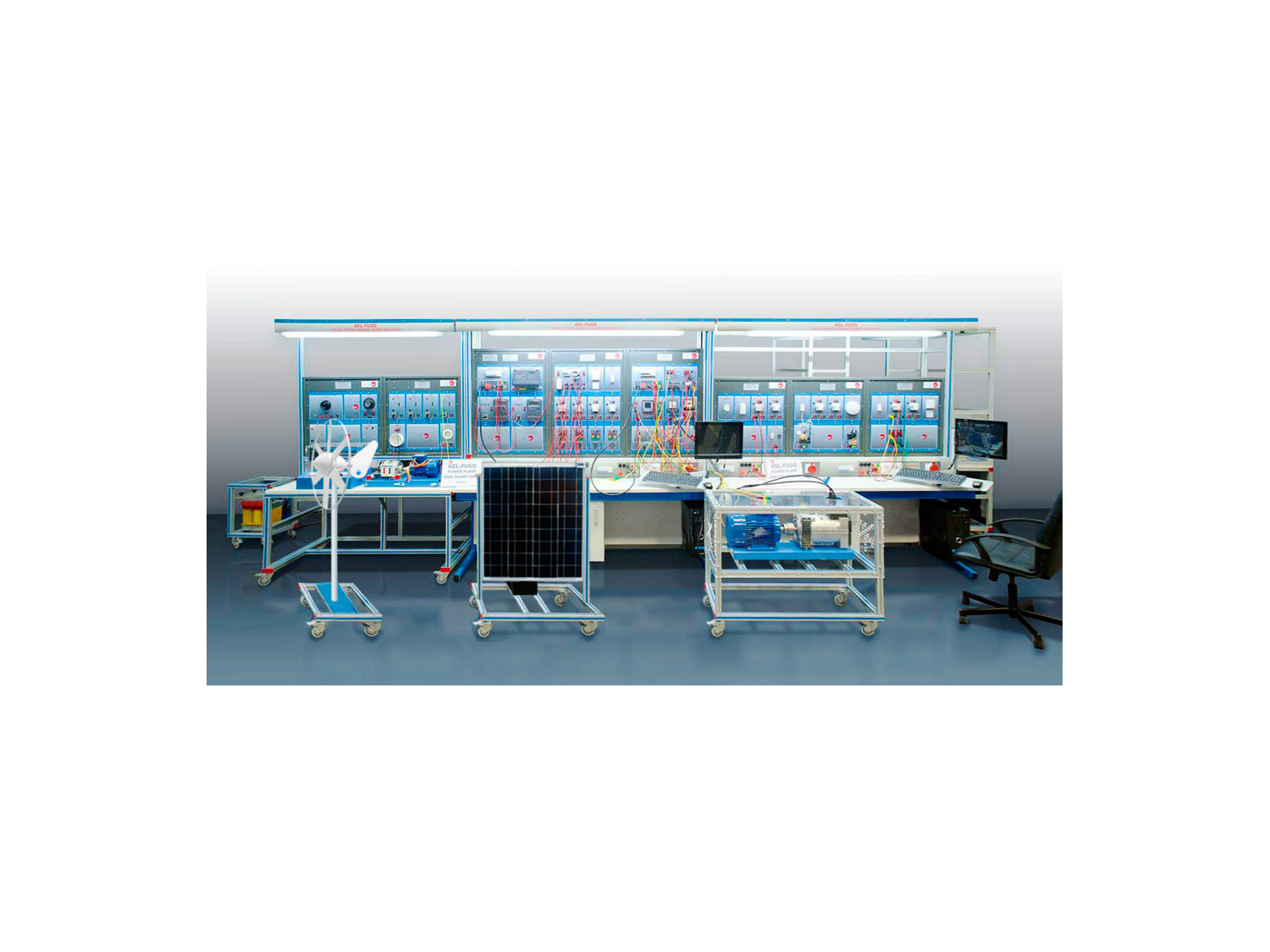

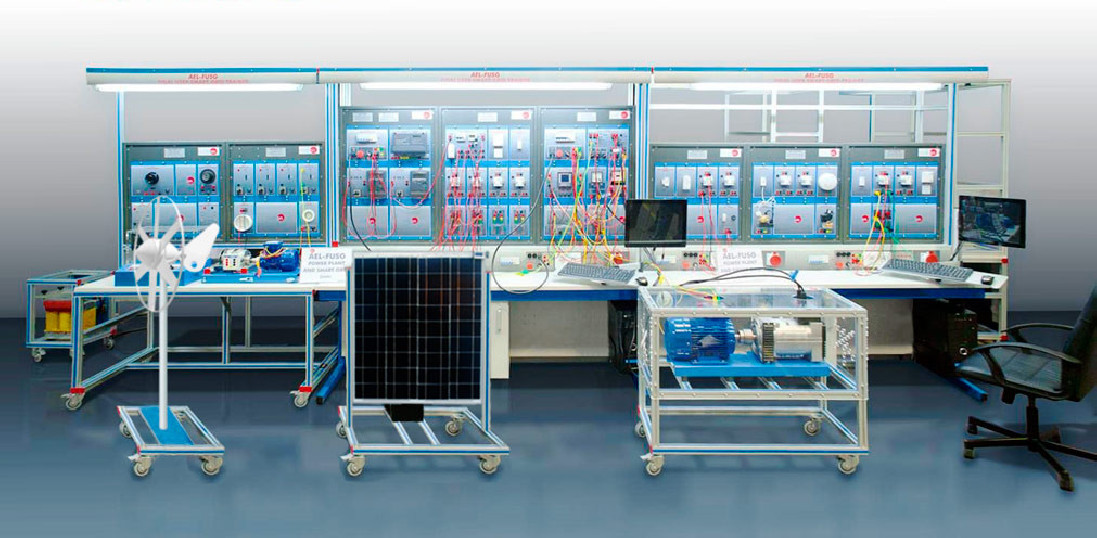

El "AEL-FUSG" Sistema de Smart Grid (Usuario Final), desarrollado por EDIBON, refleja todas estas características y permitirá al usuario realizar aplicaciones reales relacionadas con las Redes Inteligentes actuales.

La aplicación AEL-FUSG consiste en tres aplicaciones principales y un conjunto de cargas dinámicas y estáticas.

El sistema completo consiste en:

a) AEL-FUSG-M. Smart Grid (Usuario Final) – Aplicación de Smart Meter.

b) AEL-FUSG-E. Smart Grid (Usuario Final) – Aplicación de Gestión de la Energía.

c) AEL-FUSG-N. Smart Grid (Usuario Final) – Aplicación de Net Metering.

d) AEL-FUSG-LO. Smart Grid (Usuario Final) – Cargas de Smart Grid.

e) Accesorios Opcionales.

Accesorios

FINAL USER SMART GRID - SMART METER APPLICATION - AEL-FUSG-M
  • AEL-FUSG-M
Disponible
5.1.2.- REDES INTELIGENTES Y SISTEMAS DE POTENCIA (USUARIO FINAL)
AEL-FUSG-M
Smart Grid (Usuario Final) - Aplicación de Smart Meter
Hoy en día, el objetivo principal de todas las grandes compañías eléctricas es lograr una sincronización perfecta entre la generación y el consumo de energía. Para ello, algunas actividades, como la supervisión y la gestión en tiempo real de forma...
Ver Equipo
FINAL USER SMART GRID - SMART ENERGY APPLICATION - AEL-FUSG-E
  • AEL-FUSG-E
Disponible
5.1.2.- REDES INTELIGENTES Y SISTEMAS DE POTENCIA (USUARIO FINAL)
AEL-FUSG-E
Smart Grid (Usuario Final) - Aplicación de Gestión de la Energía
Smart Grid (Usuario Final) - Aplicación de Gestión de la Energía, "AEL-FUSG-E", es un entrenador que refleja el funcionamiento real de los sistemas actuales de gestión de energía doméstica. La finalidad del entrenador "AEL-FUSG-E" es mostrar al...
Ver Equipo
FINAL USER SMART GRID - NET METERING APPLICATION - AEL-FUSG-N
  • AEL-FUSG-N
Disponible
5.1.2.- REDES INTELIGENTES Y SISTEMAS DE POTENCIA (USUARIO FINAL)
AEL-FUSG-N
Smart Grid (Usuario Final) - Aplicación de Net Metering
El AEL-FUSG-N es una aplicación que refleja el funcionamiento real del balance neto, auto-consumo y venta de electricidad. Por ello, este entrenador tiene un generador síncrono que simula un aerogenerador.El aerogenerador se controlará con un...
Ver Equipo

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

AEL-FUSG-M. Smart Grid (Usuario Final)- Aplicación de Smart Meter:

  1. Proceso de comunicación con el concentrador de datos.
  2. Control remoto del relé medidor inteligente.
  3. Monitorización a tiempo real de la energía consumida por las cargas.
  4. Comparación del factor de potencia con combinaciones de carga diferentes usando el servidor web del concentrador de datos.
  5. Comparación del consumo de energía desde el punto de vista de la compañía eléctrica( con la plataforma integrada en el concentrador de datos) y desde el punto de vista del usuario final ( usando la pantalla del medidor inteligente).
  6. Corrección del factor de potencia usando bancos de condensadores. El estudiante puede configurar cargas diferentes y analizar la calidad de la energía en tiempo real.
  7. Medida instantánea de la corriente, tensión, potencia activa y factor de potencia.

NOTA: Todos los ejercicios prácticos mencionados pueden llevarse a cabo de manera remota, como lo hacen las compañías eléctricas actuales con las Redes Inteligentes reales.

AEL-FUSG-E. Smart Grid (Usuario Final) – Aplicación de Gestión de la Energía:

  1. Estudiar el incremento de la eficiencia de la energía a través del banco de condensadores para compensar la potencia reactiva de las cargas.
  2. Monitorización a tiempo real de consumo local con cargas inductivas, resistivas y capacitivas.
  3. Simulación de diferentes consumos y programación de los dispositivos del Sistema de Gestión de Energía del Hogar por parte del cliente final.
  4. Estudio de la demanda óptima de carga y programación de los dispositivos inteligentes según diferentes esquemas de programación.
  5. Controlar y programar el consumo acumulado máximo de las cargas.
  6. Programar las entradas y salidas del panel.
  7. Control de Iluminación.
  8. Sistema de control de temperatura.
  9. Programar el momento de la activación de la lavadora.
  10. Programación remota de dispositivos inteligentes (relés inteligentes, termostato, diferentes sensores, etc.).
  11. Desarrollo de esquemas de conmutación para dispositivos conectados a los relés inteligentes o termostato con la plataforma de gestión.

Ejercicios prácticos de Aplicación AEL-FUSG-E con Aplicación AEL-FUSG-M:

  1. Medición del consumo de energía en el hogar o por un consumidor industrial y comparación de esta medición con el registro de la compañía eléctrica (medidor inteligente).
  2. Simulación de diferentes periodos de consumo y programación de los dispositivos del Sistema de Gestión de Energía del Hogar.
  3. Telemetría de la energía consumida por las cargas utilizando la plataforma concentradora de datos.

AEL-FUSG-N. Smart Grid (Usuario Final) – Aplicación de Net Metering:

  1. Funciones de Sincronización del generador.
  2. Monitorización en tiempo real de consumos locales con cargas inductivas, resistivas o capacitivas.
  3. Simulación de generación de energía renovable a través del Grupo Motor-Generador.
  4. Medición de la energía generada por el Grupo Motor-Generador.
  5. Net Metering. Medir la energía consumida y la energía inyectada a la red y, finalmente, hacer el balance energético.
  6. Medir el consumo de energía a través de las cargas sin generador.
  7. Medir el consumo de energía a través de las cargas con el generador y la red controlando los flujos de energía del generador.
  8. Funciones de Net-Metering: venta de energía a la red.
Ver más

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

Otros ejercicios prácticos que pueden llevarse a cabo con la aplicación AEL-FUSG (sistema completo):

  1. Medición del consumo de energía en casa o por un consumidor industrial y comparación de esta medición con el registro de la compañía eléctrica. (Smart meter).
  2. Programación remota de dispositivos inteligentes (Conector inteligente, relés inteligentes, termostato, diferentes sensores, etc.)
  3. Desarrollo de esquemas de conmutación a través de la plataforma de gestión para dispositivos conectados a los enchufes inteligentes, relés inteligentes o el termostato.
  4. Programar el consumo de energía para periodos óptimos de luz solar.
