CTAC Sistema de Tanques Acoplados, Controlado desde Computador (PC)

6.1.1.3.- APLICACIONES DE SISTEMAS INDUSTRIALES 10.3.- APLICACIONES Y SISTEMAS INDUSTRIALES
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

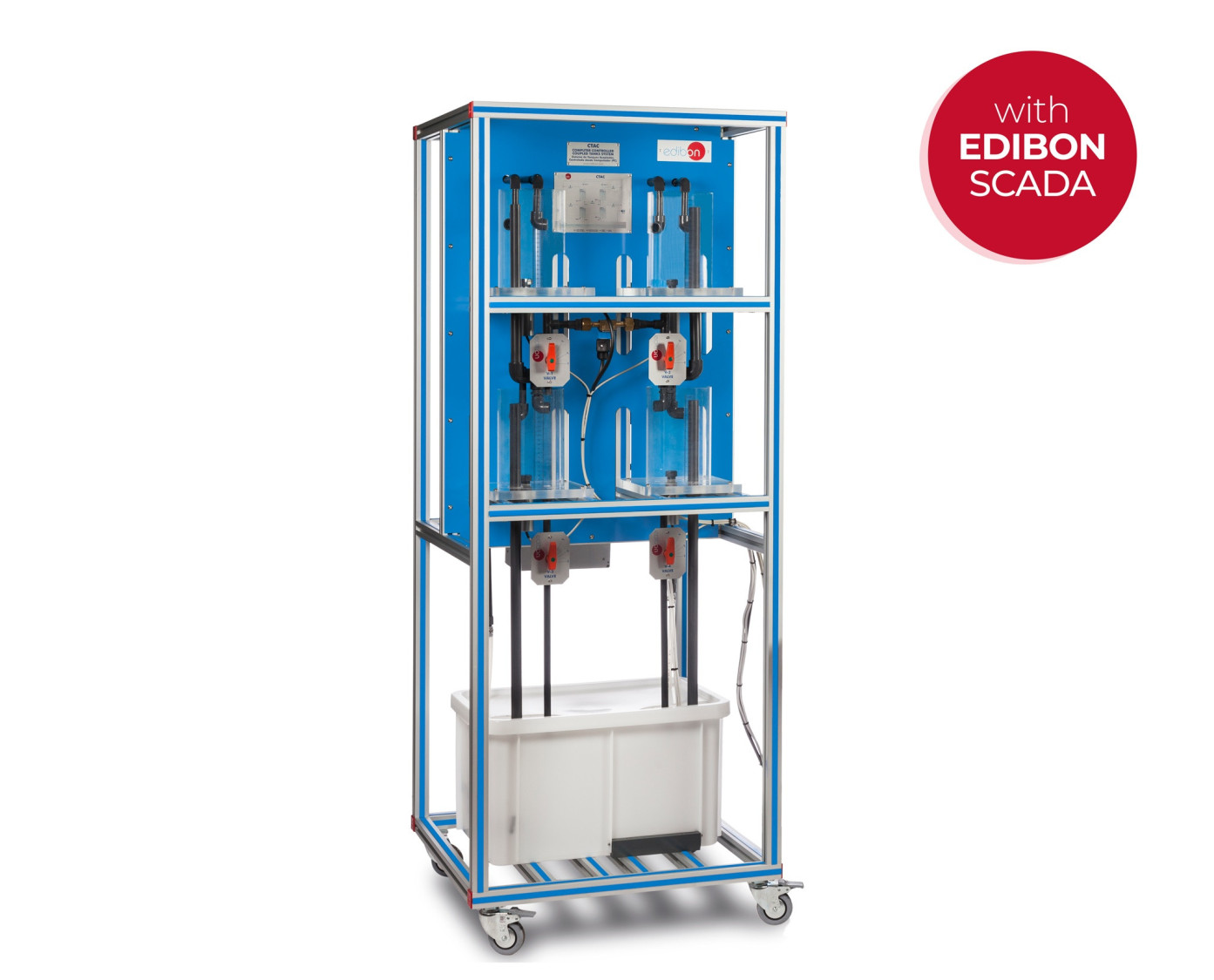

Equipo: CTAC. Sistema de Tanques Acoplados, Controlado desde Computador (PC)

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

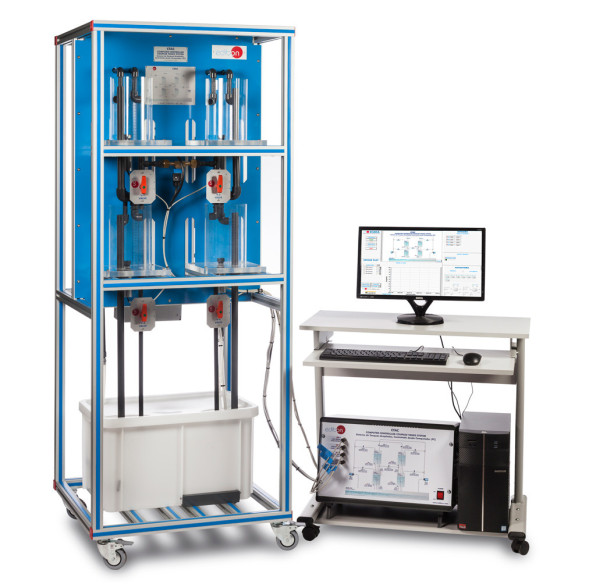

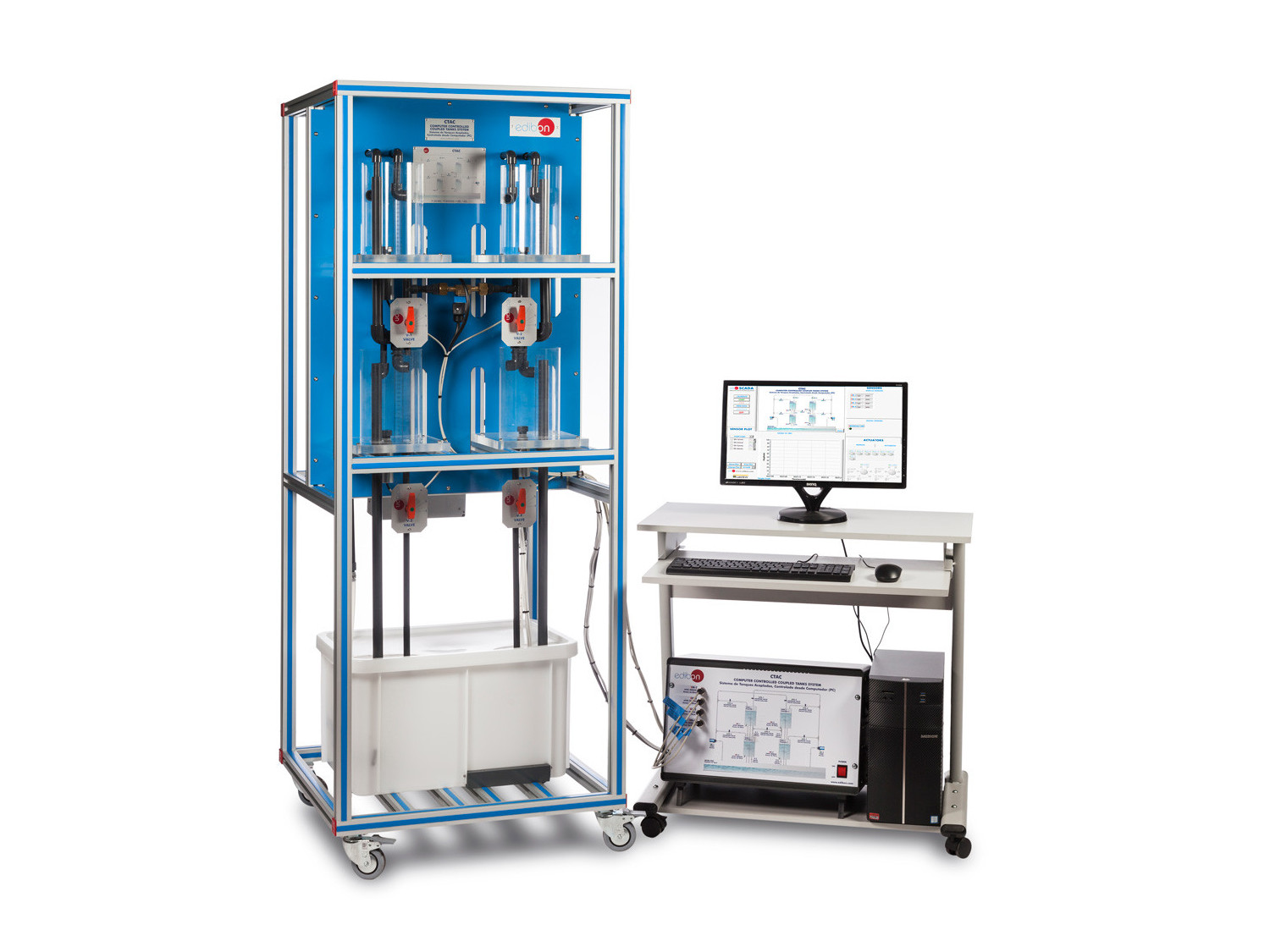

Equipo CTAC completo

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

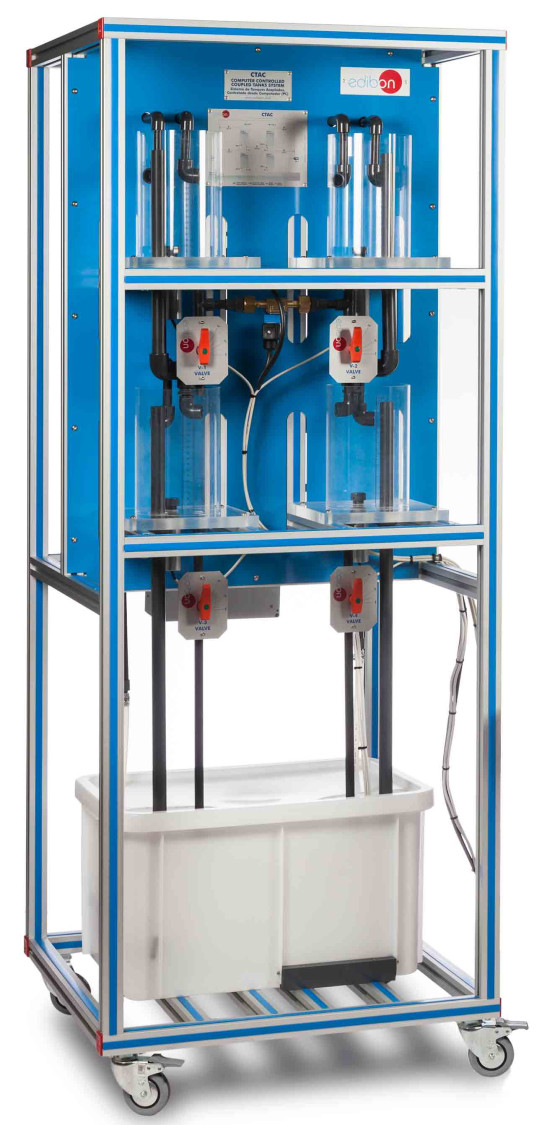

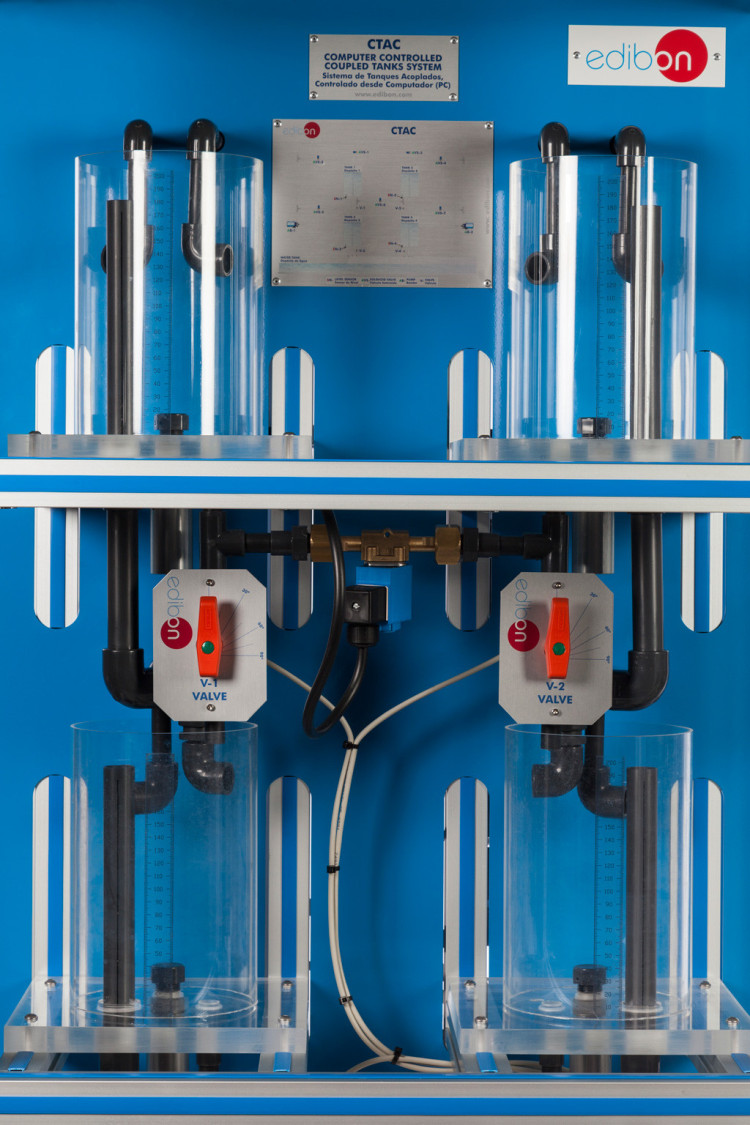

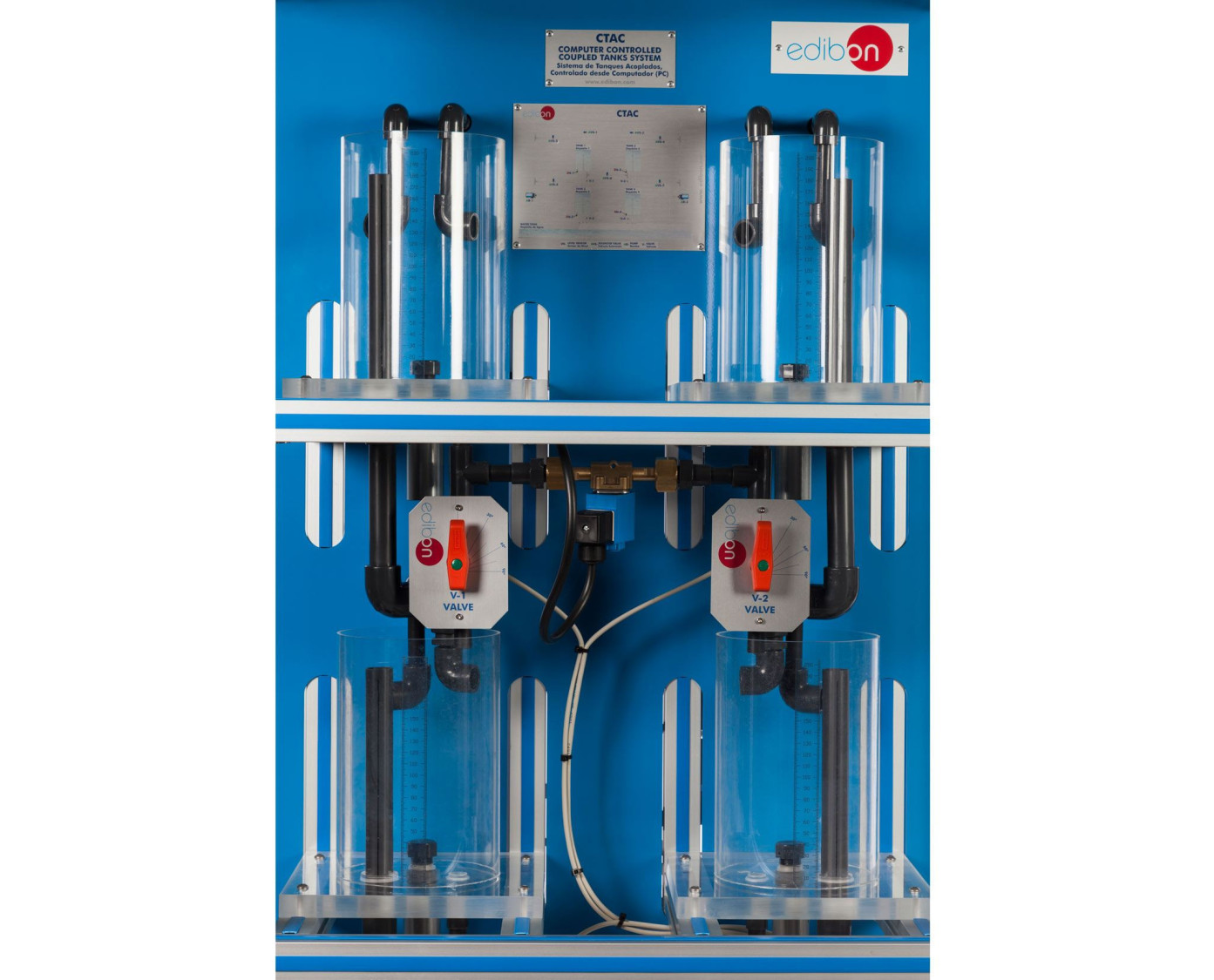

Detalle del equipo

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

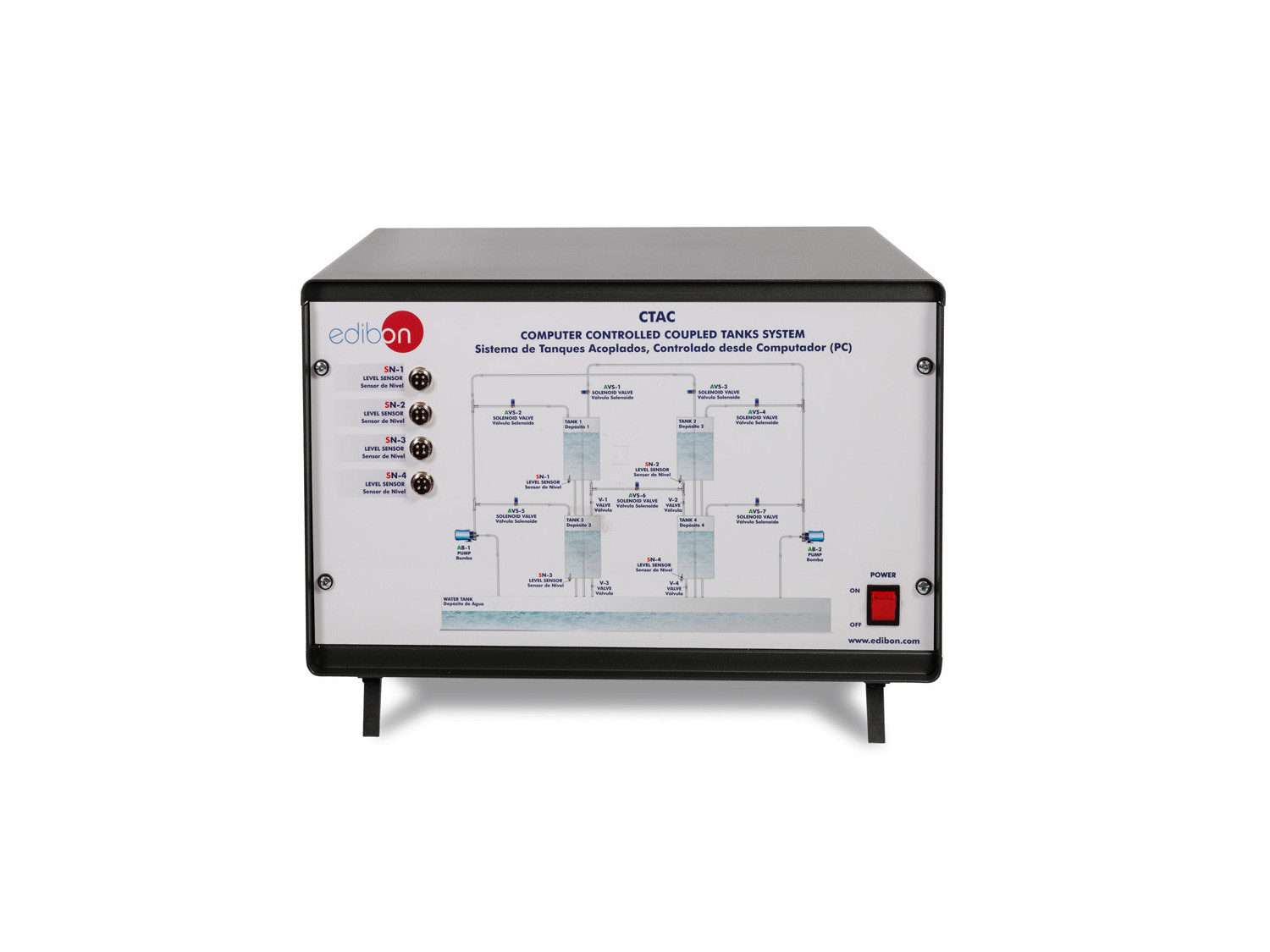

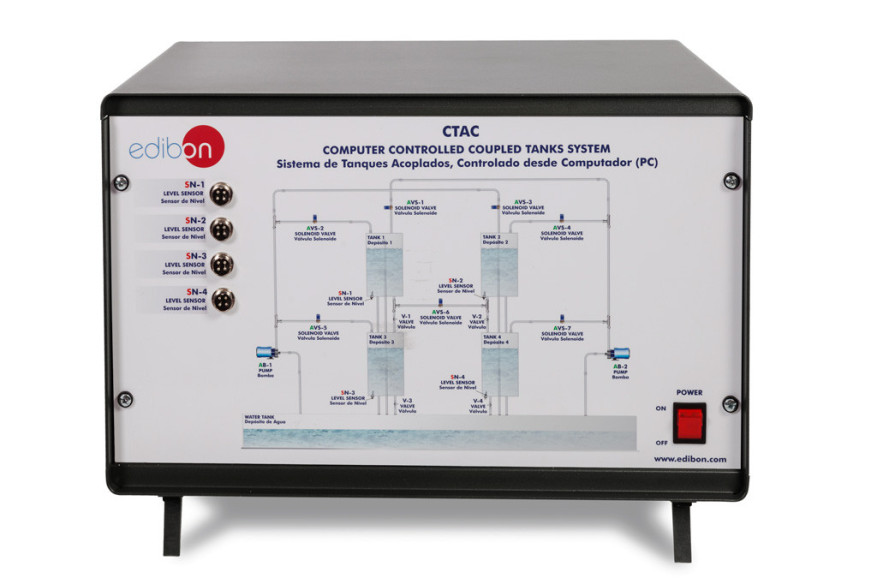

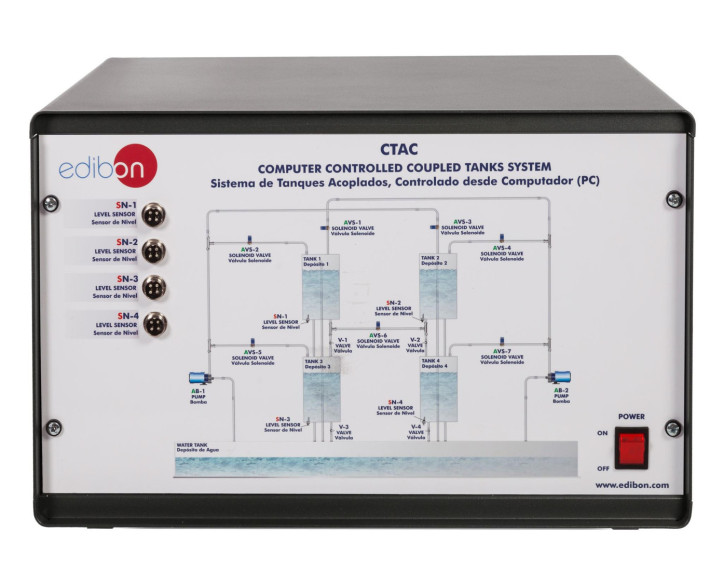

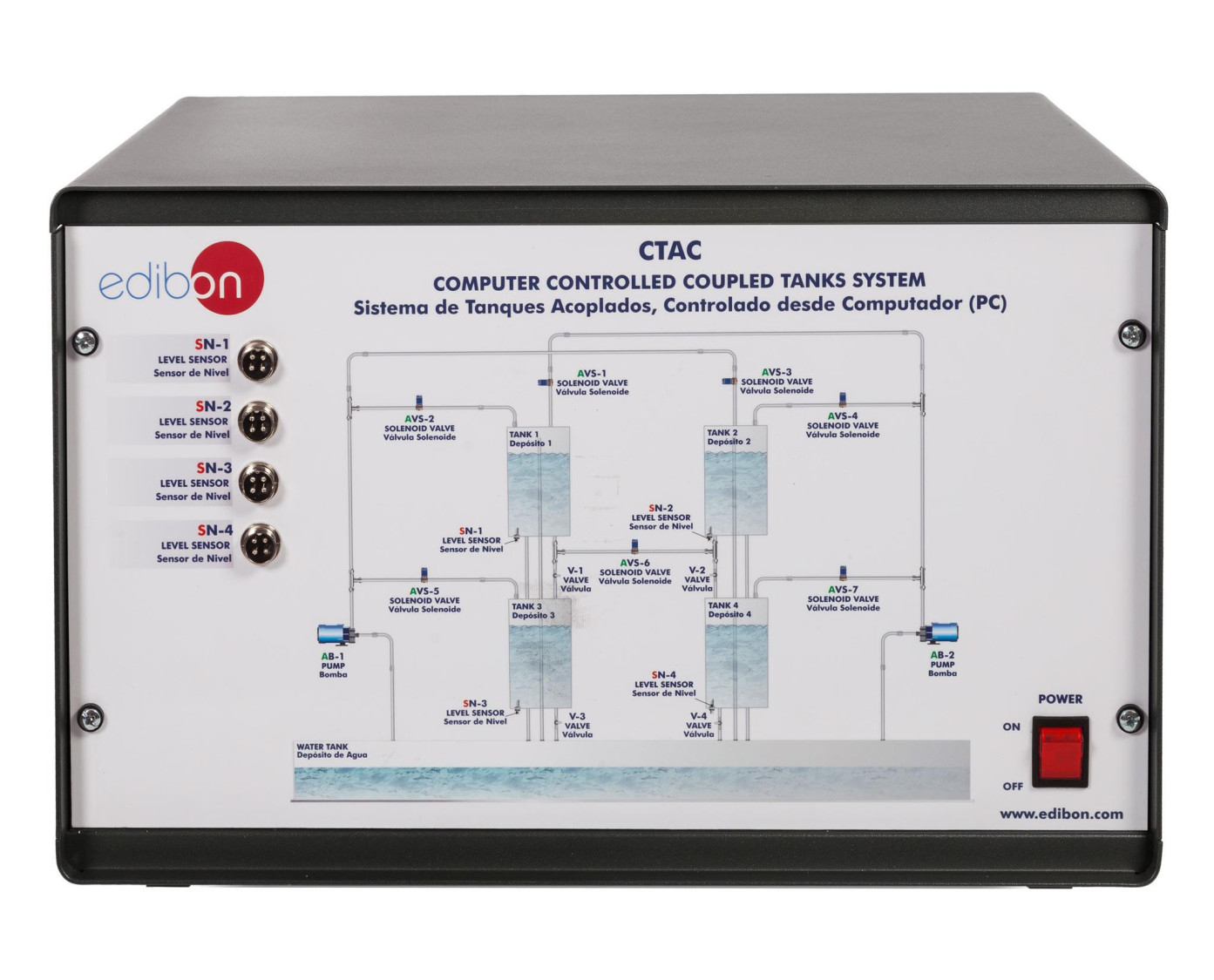

CTAC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

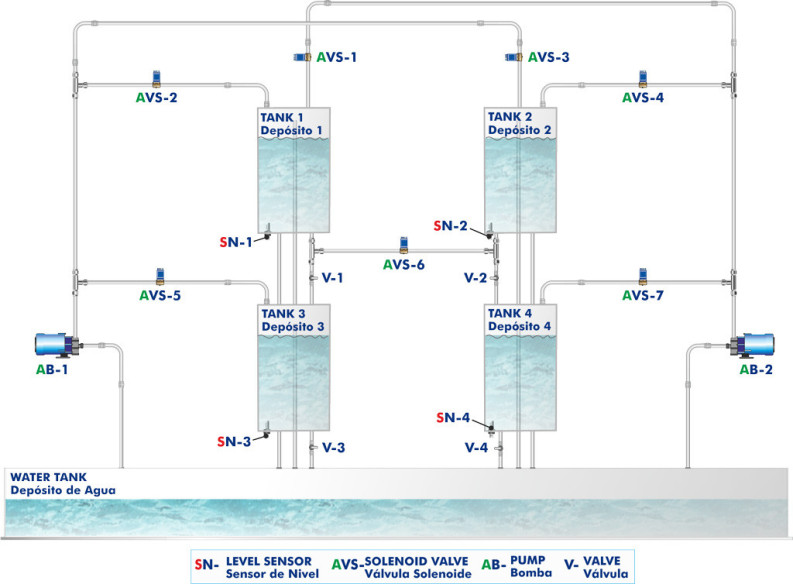

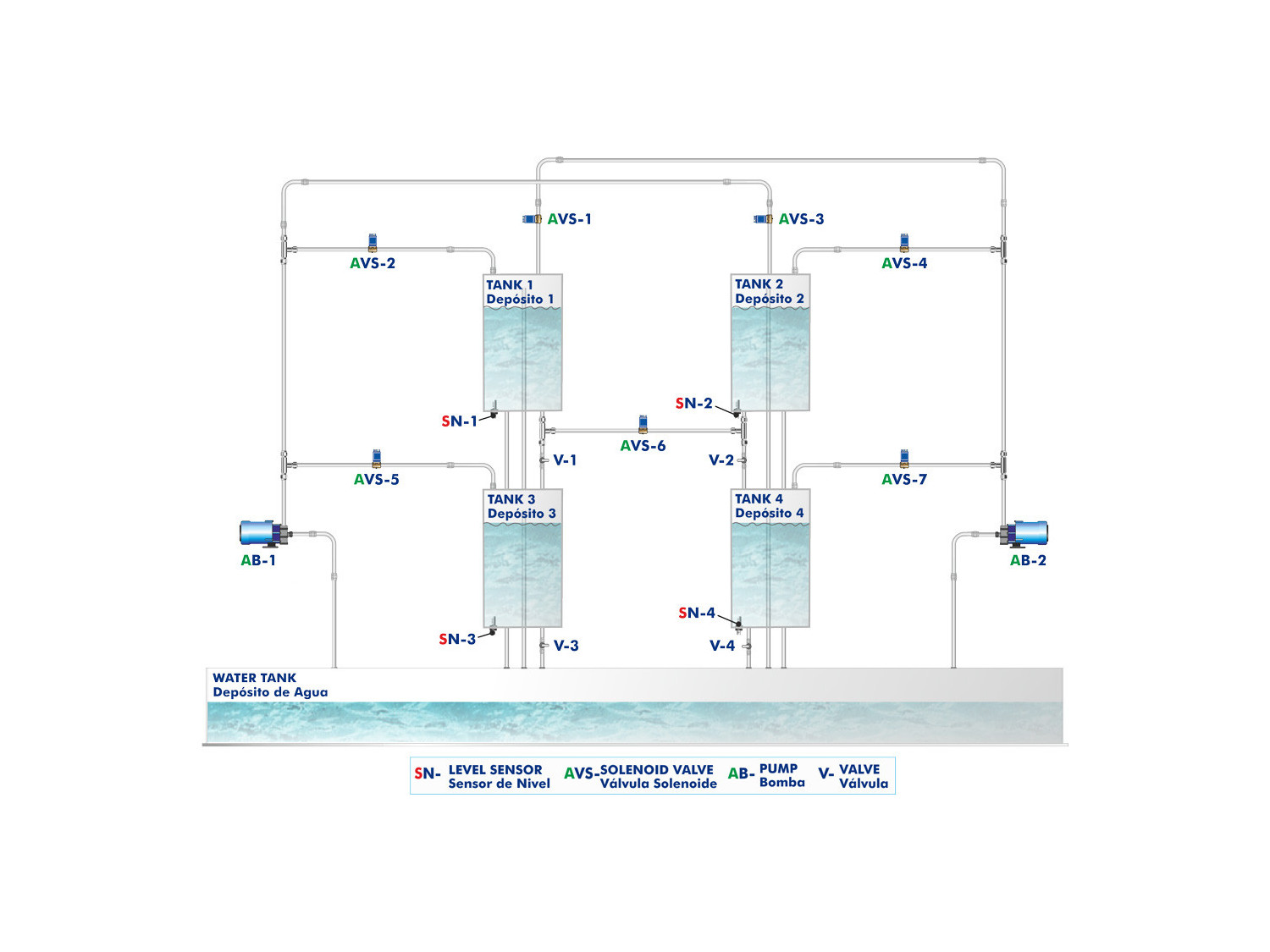

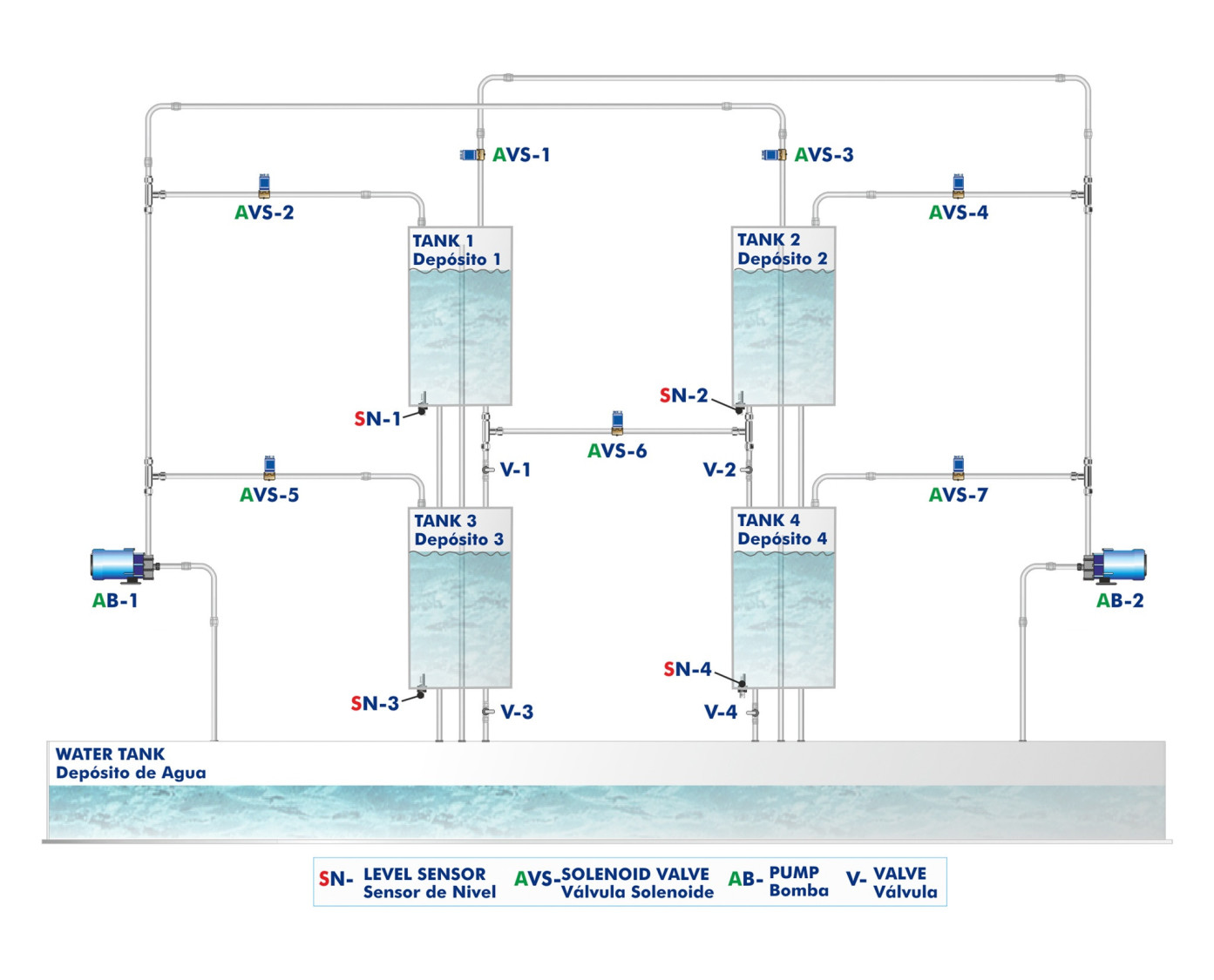

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

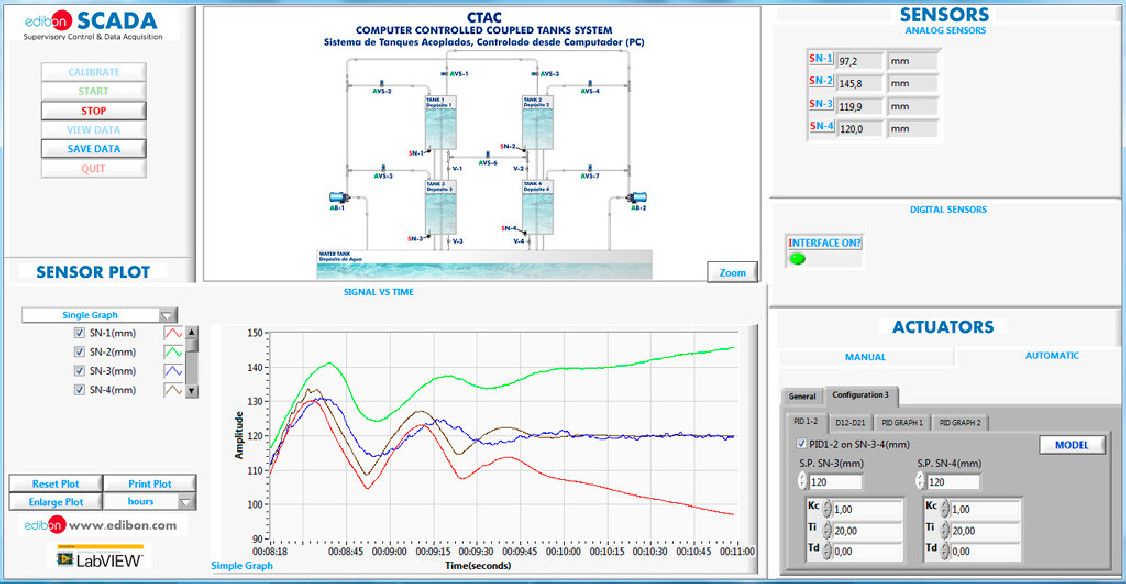

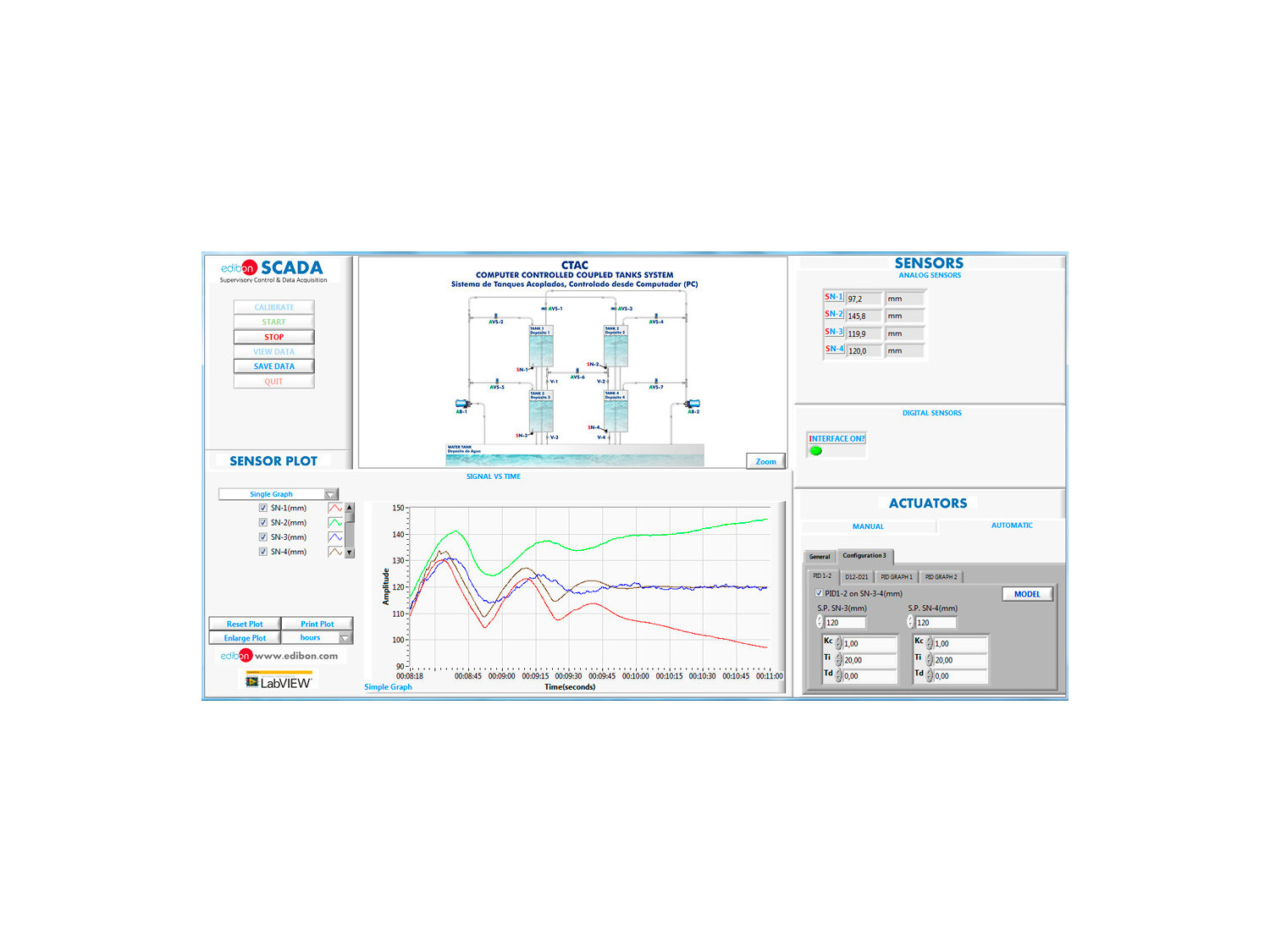

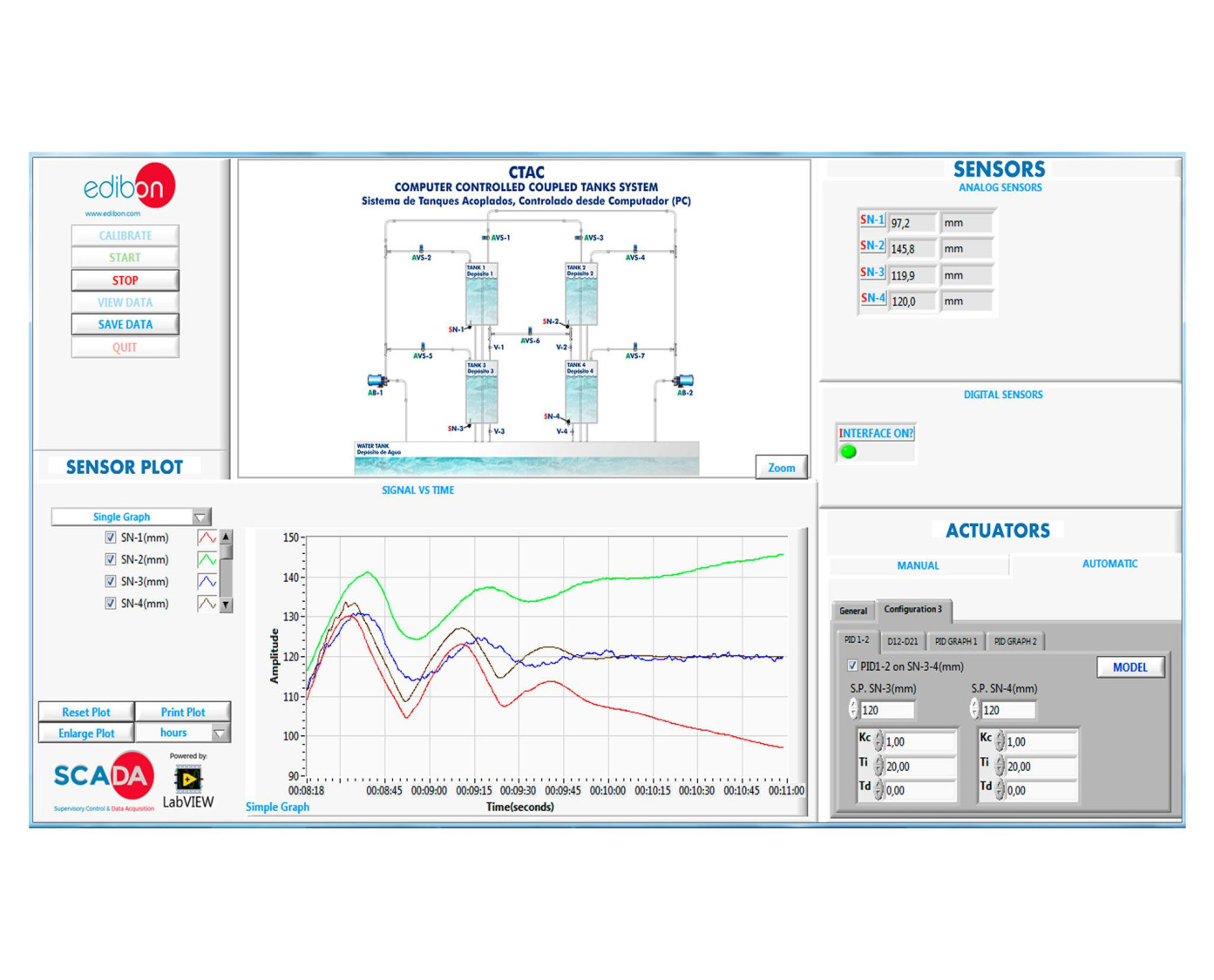

CTAC/SOF. Software del equipo CTAC. Pantalla principal

COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC
COMPUTER CONTROLLED COUPLED TANKS SYSTEM - CTAC

SISTEMAS INNOVADORES

El Sistema de Tanques Acoplados, Controlado desde Computador (PC), "CTAC", está formado por cuatro tanques transparentes, cada uno con un sensor de presión para medir el nivel de agua.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
EMAK

Kit de EDIBON para Matlab
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

6TV
 Laboratorio de Mecatrónica y Automatización para Educación Técnica y Vocacional
6HE
 Laboratorio de Mecatrónica y Automatización para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
Completion of the Course of Instrumentation, Regulation and Control in Laboratories
El 19 de Octubre finalizó el Curso de Instrumentación, Regulación y Control en Laboratorios, impartido por nuestros ingenieros en estas instalaciones, con equipos de EDIBON y que tenía como objetivo el aprendizaje del control de las condiciones de un proceso de laboratorio. Los asistentes, (12...
Leer más

Descripción General

El Sistema de Tanques Acoplados, Controlado desde Computador (PC), "CTAC", está formado por cuatro tanques transparentes, cada uno con un sensor de presión para medir el nivel de agua.

La configuración del acoplamiento entre tanques puede modificarse mediante válvulas solenoides controladas desde computador (PC).

Dos bombas controladas desde computador (PC) de forma independiente impulsan el agua desde la parte inferior a los tanques y, dependiendo de la configuración de las válvulas, de un tanque al otro.

Además, la salida de cada tanque incluye una válvula manual para introducir en el sistema perturbaciones no medibles.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio de sistemas no lineales.
  2. Determinación del modelo lineal de un tanque: linealización.
  3. Determinación del modelo lineal de un sistema con dos tanques acoplados.
  4. Estudio de la estructura de un controlador PID.
  5. Control PID del nivel de agua en un tanque.
  6. Control simultáneo del nivel de agua en un sistema formado por dos tanques.
  7. Identificación de sistemas.
  8. Estudio de las diferentes configuraciones de acoplamiento de tanques.
  9. Estudio de la influencia de unos tanques sobre otros en un sistema de cuatro tanques.
  10. Estudio de desacopladores.
  11. Rechazo de perturbaciones.
  12. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo CTAC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo CTAC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
