Descripción General

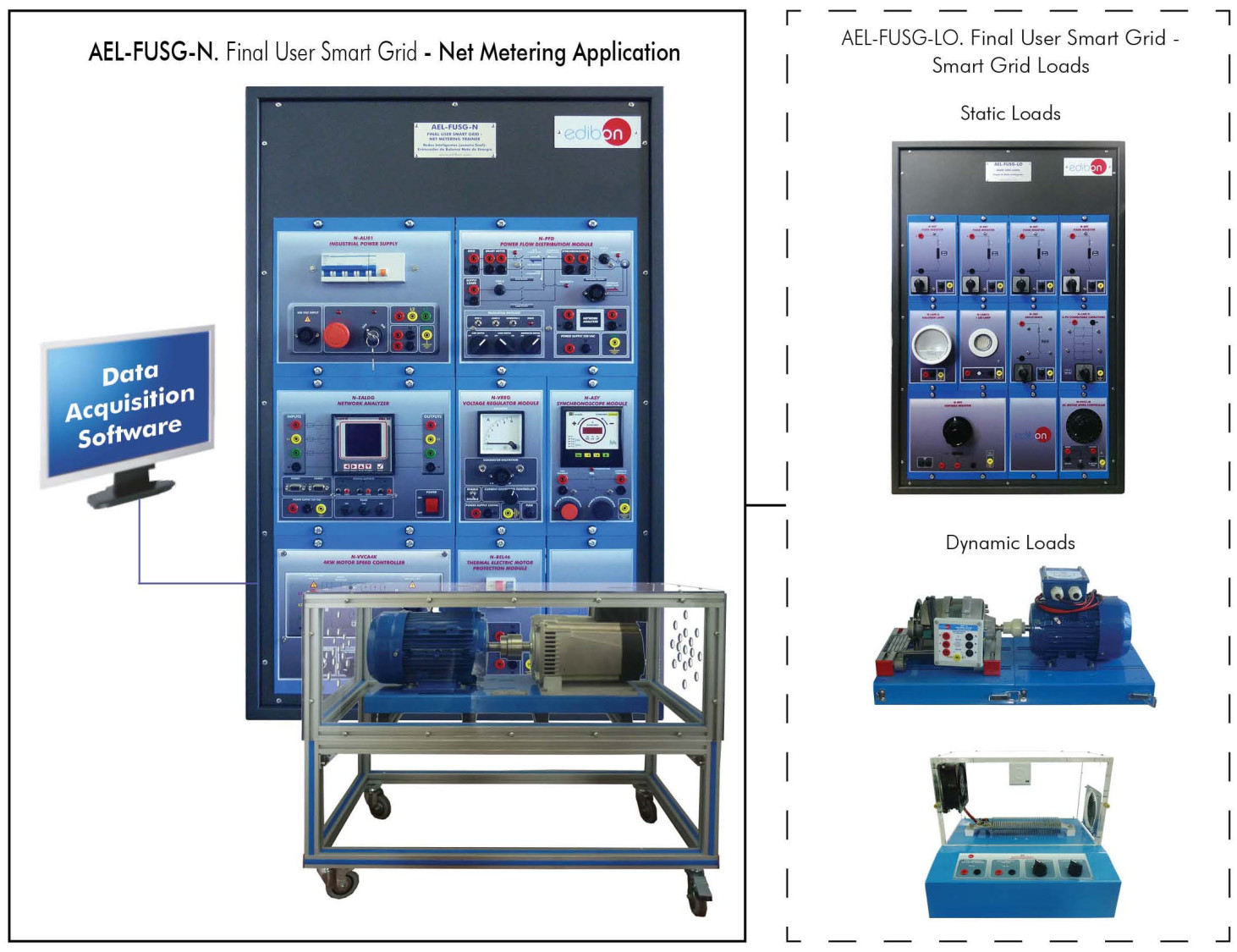

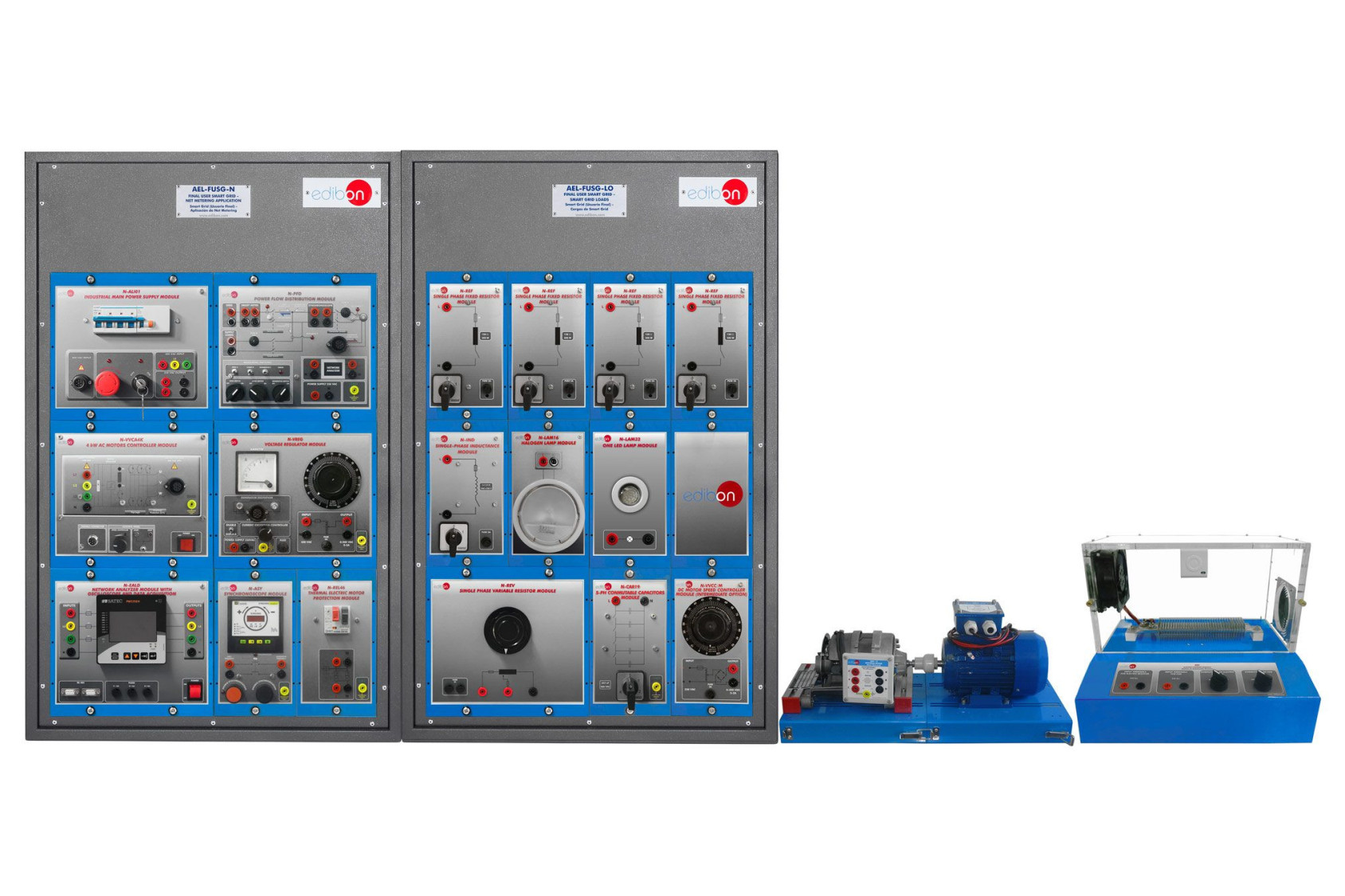

El AEL-FUSG-N es una aplicación que refleja el funcionamiento real del balance neto, auto-consumo y venta de electricidad. Por ello, este entrenador tiene un generador síncrono que simula un aerogenerador.

El aerogenerador se controlará con un regulador de tensión y un motor principal (velocidad del viento). Con el regulador de tensión el usuario controlará el voltaje de generación. El motor principal se controlará a través de un controlador de frecuencia, por lo que el usuario controlará la velocidad del generador (frecuencia de generación) y la potencia activa generada.

Además, se incluye un sincronoscopio para sincronizar el generador y la red. Este dispositivo permite al usuario estudiar diferentes procedimientos reales, como el Balance Neto, autoconsumo, funcionamiento en modo de red aislada, funcionamiento en paralelo, etc.

Finalmente, se incluye un analizador de redes para tomar las lecturas en diferentes puntos importantes. Este módulo nos permite medir la energía demandada por las cargas, energía suministrada por la red, energía suministrada por el generador y energía inyectada por el generador en la red y las cargas. Todas estas operaciones pueden realizarse en tiempo real con el módulo principal, el N-PFD (Módulo de distribución de flujos de potencia).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Operaciones de sincronización del generador con la red.
  2. Monitorización en tiempo real de consumos locales con cargas inductivas, resistivas o capacitivas.
  3. Simulación de la generación de energía renovable mediante el grupo generador-motor (energía eólica).
  4. Medición de la energía generada por el grupo generadormotor.
  5. Balance neto. Medición de la energía consumida y la energía inyectada a la red y, finalmente, medición del balance de energía positivo o negativo.
  6. Medición del consumo de energía de las cargas sin generador.
  7. Medición del consumo de energía de las cargas con el generador y la red controlando los flujos de potencia desde el generador.
  8. Operaciones de Balance Neto: venta de energía a la red.

Prácticas adicionales:

Si el usuario adquiere el AEL-FUSG-M, Smart Grid (Usuario Final) - Aplicación de Smart Meter y el AEL-FUSG-E, Smart Grid (Usuario Final) - Aplicación de Gestión de la Energía, podrá realizar, entre muchas otras, las siguientes prácticas:

  1. Medición del consumo de energía en el hogar o por un consumidor industrial y comparación de esta medición con el registro de la compañía (contador inteligente).
  2. Programación remota de dispositivos inteligentes (enchufe inteligente, relés inteligentes, termostato, diferentes sensores, etc.) según la tarifa propuesta por la compañía.
  3. Desarrollo de esquemas de conmutación con la plataforma de gestión para electrodomésticos conectados a los enchufes inteligentes, a los relés inteligentes o al termostato.
  4. Programación del consumo de energía para períodos óptimos de luz solar.
