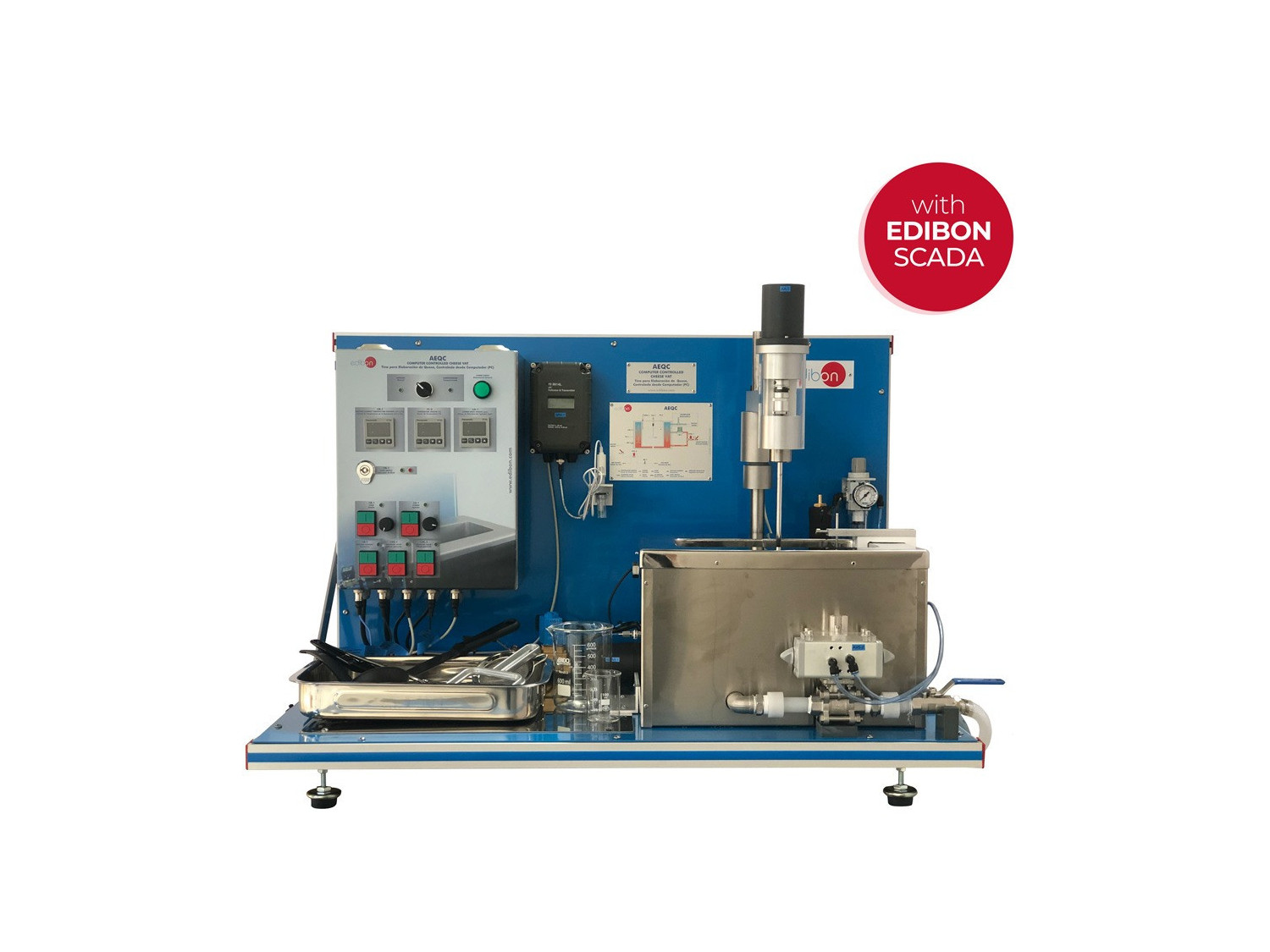

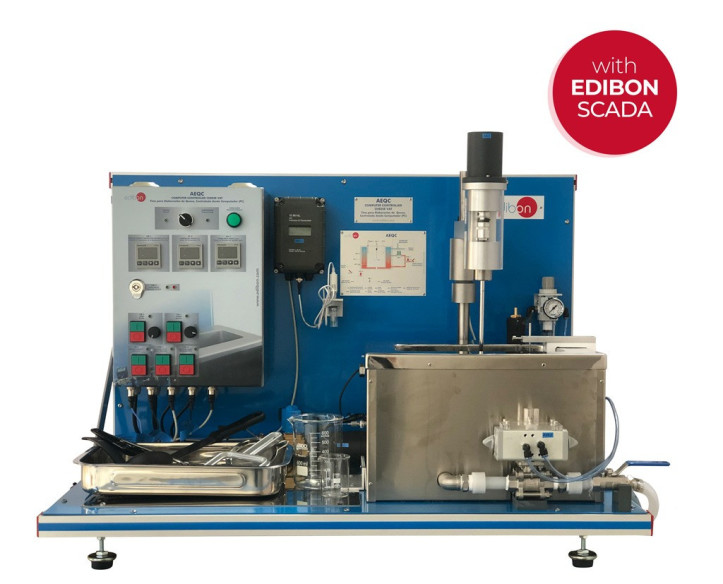

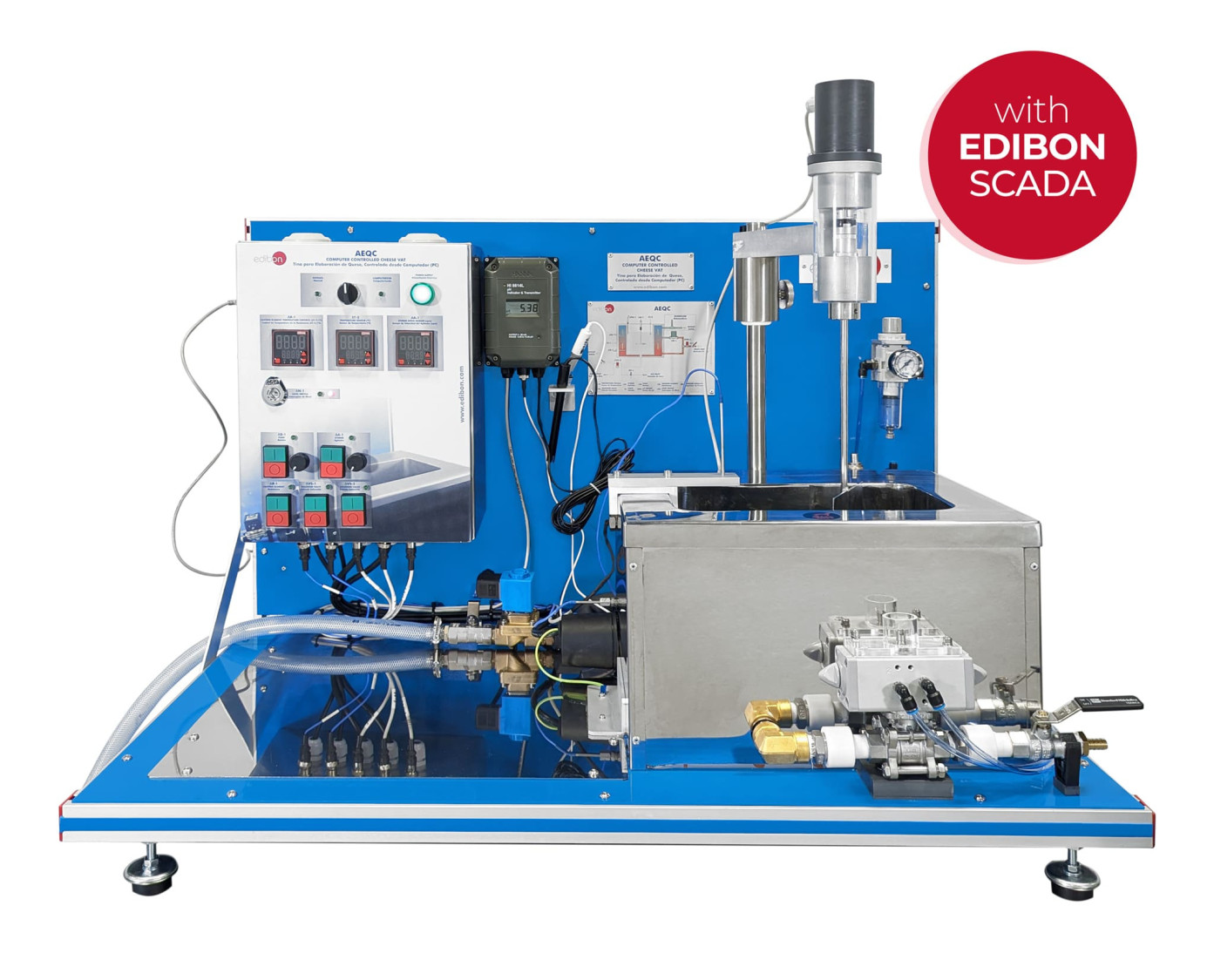

Equipo: AEQC. Tina para Elaboración de Queso, Controlada desde Computador (PC)

COMPUTER CONTROLLED CHEESE VAT - AEQC

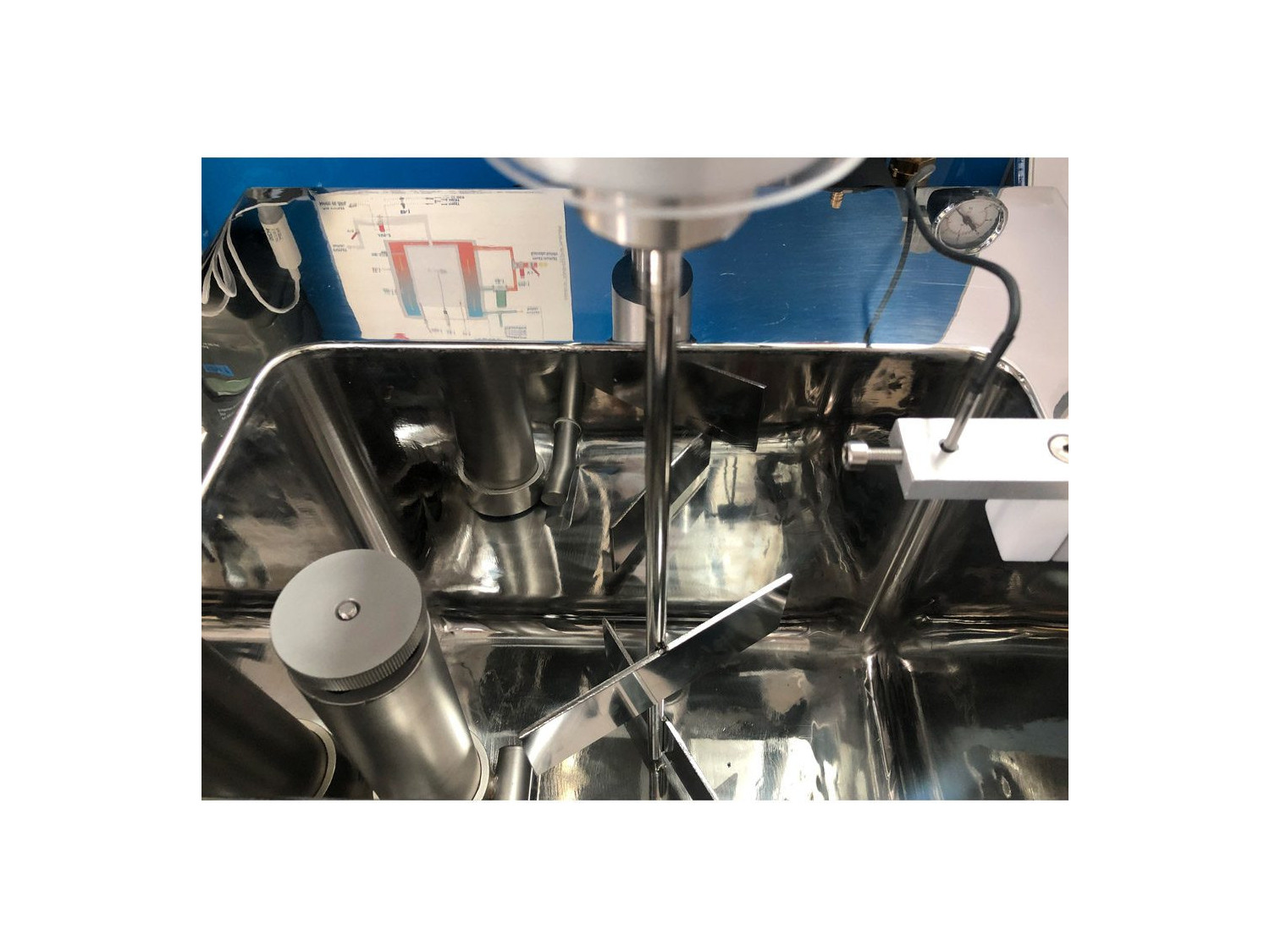

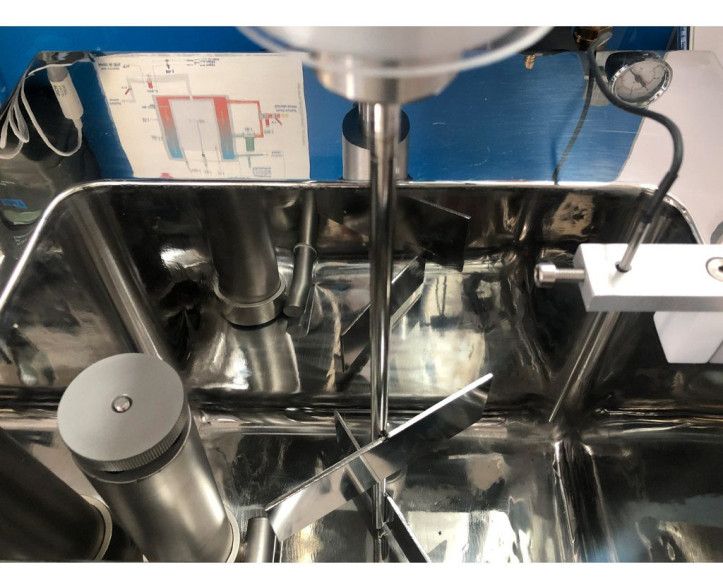

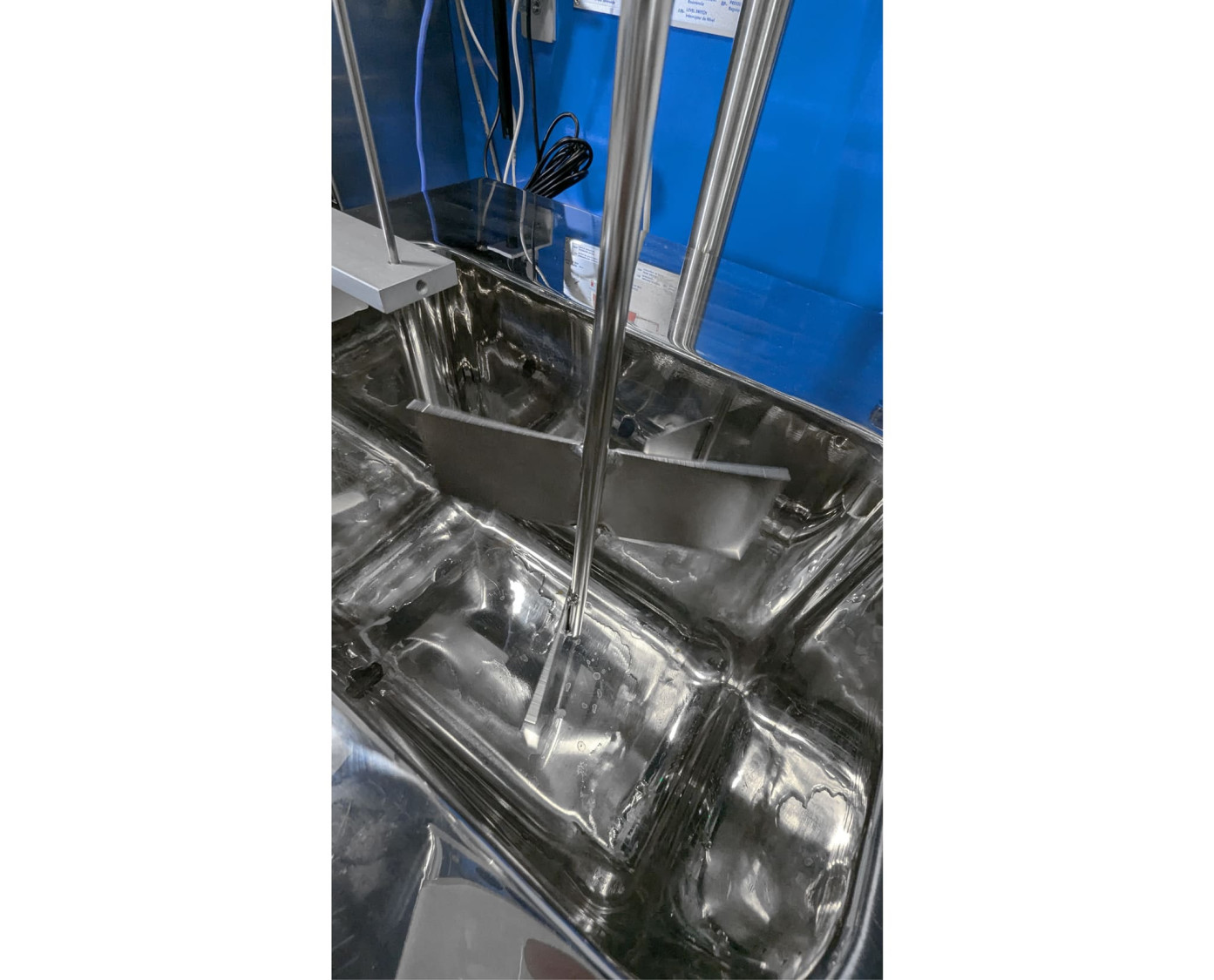

Detalle del equipo

COMPUTER CONTROLLED CHEESE VAT - AEQC

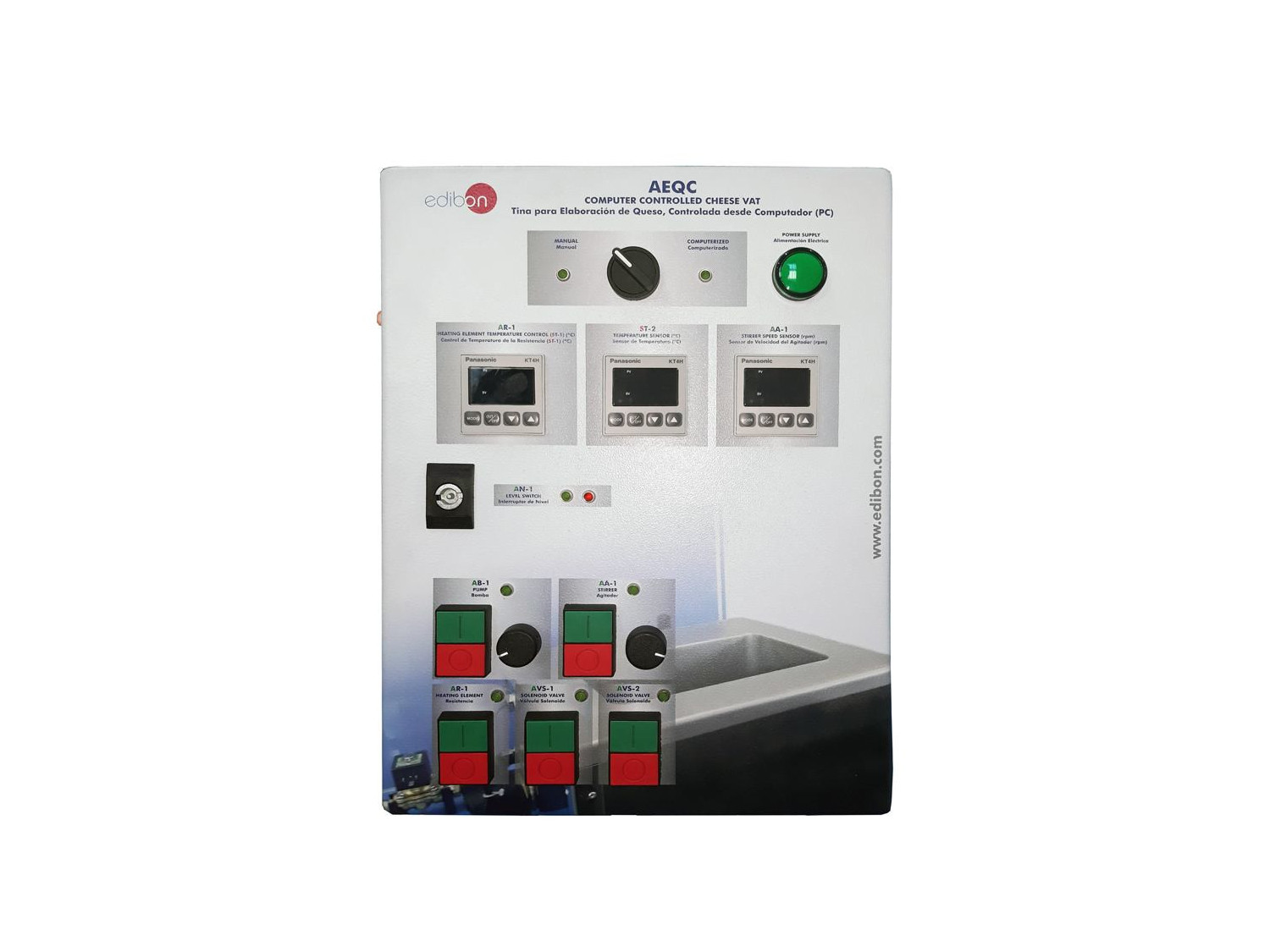

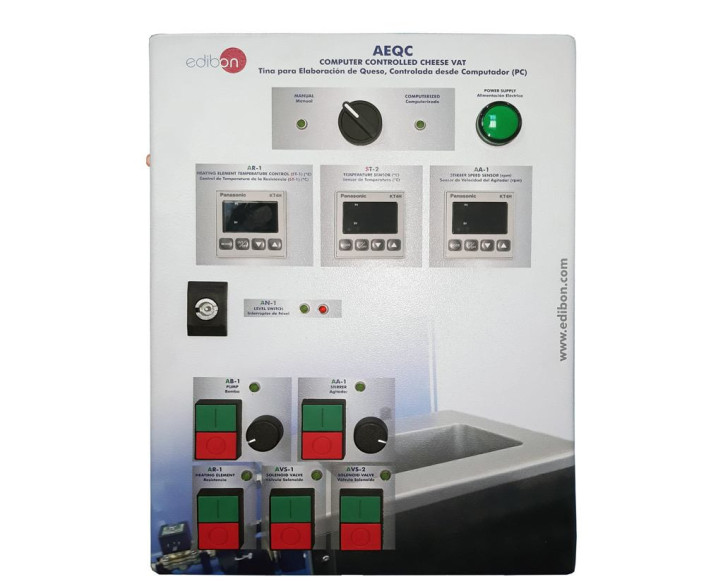

AEQC/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED CHEESE VAT - AEQC

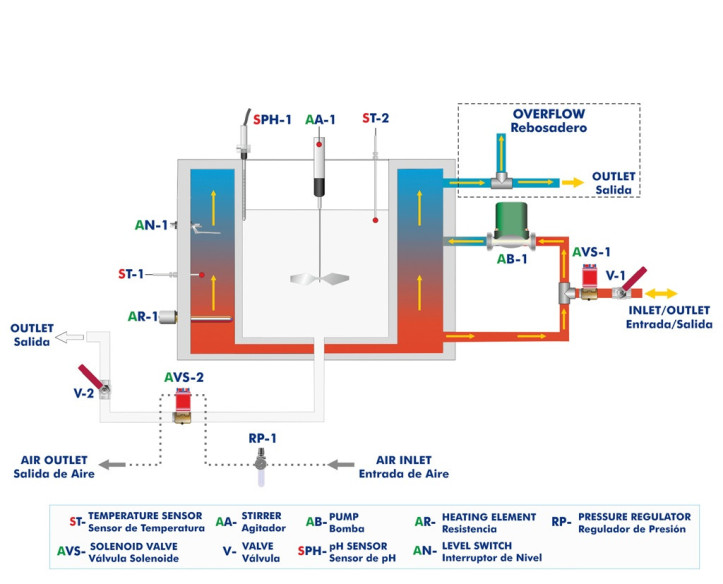

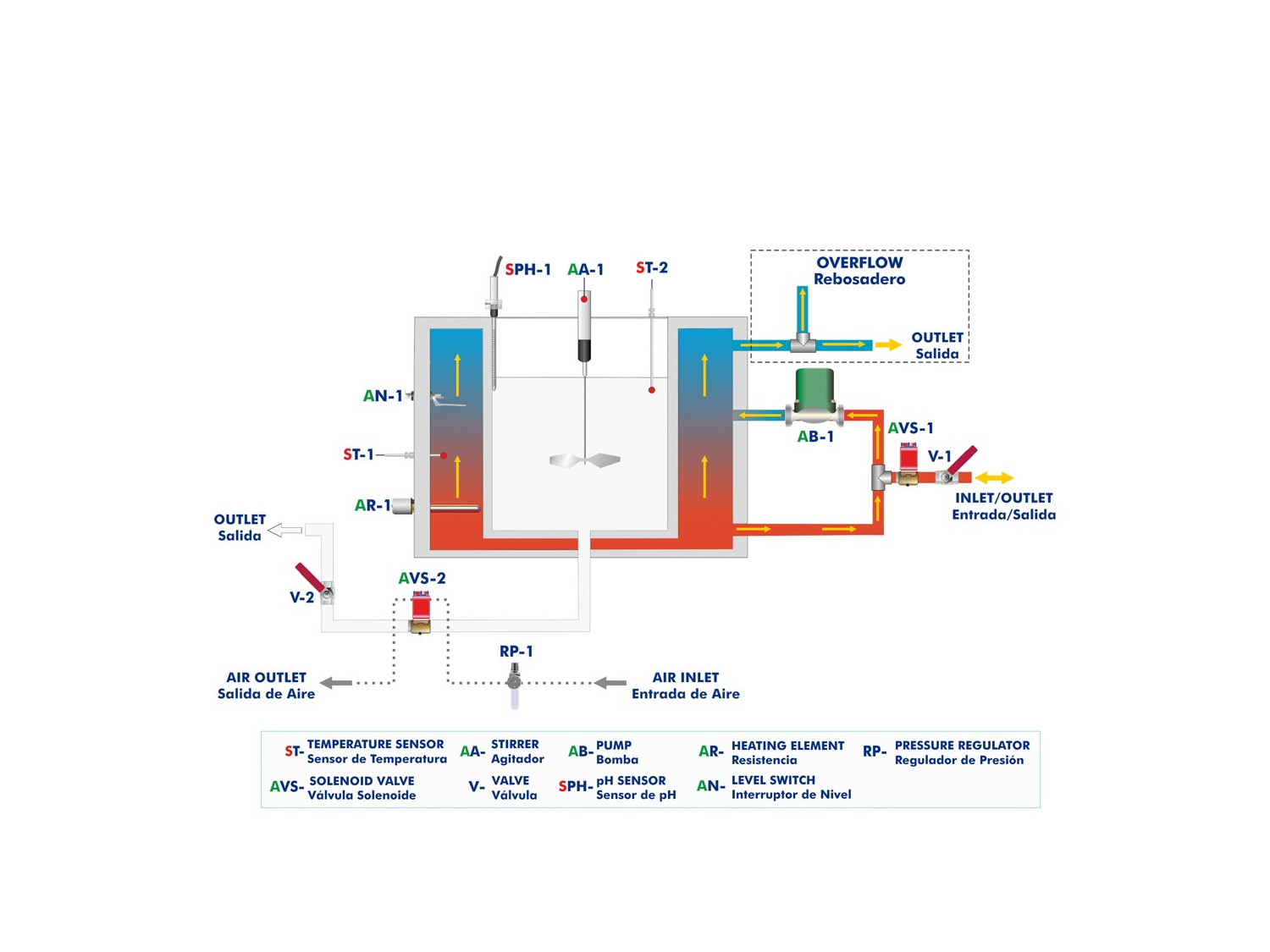

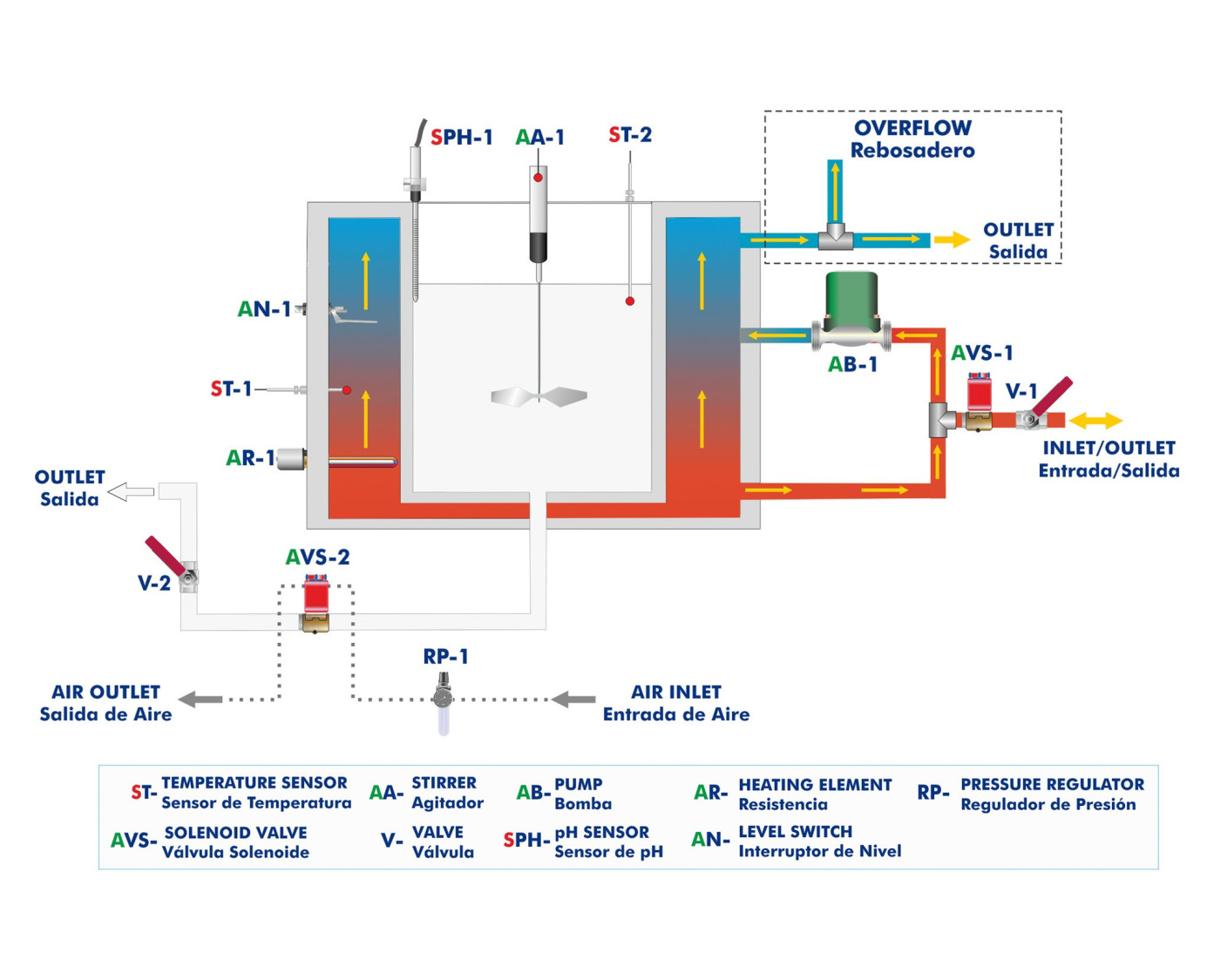

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED CHEESE VAT - AEQC

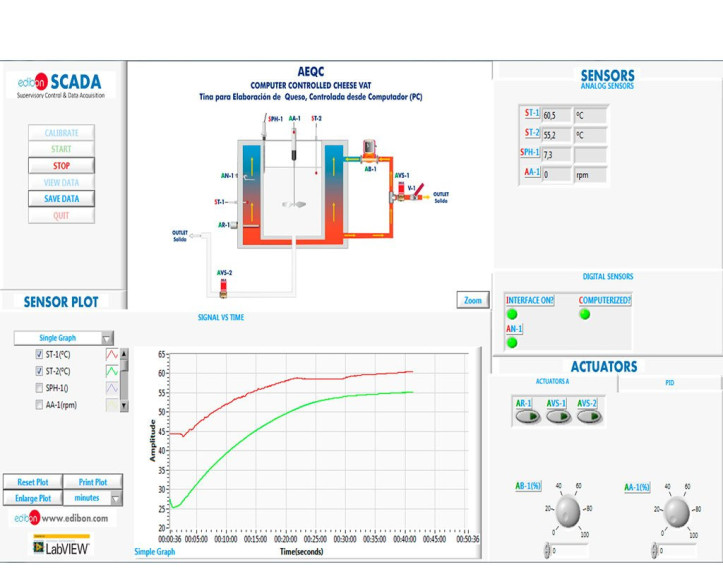

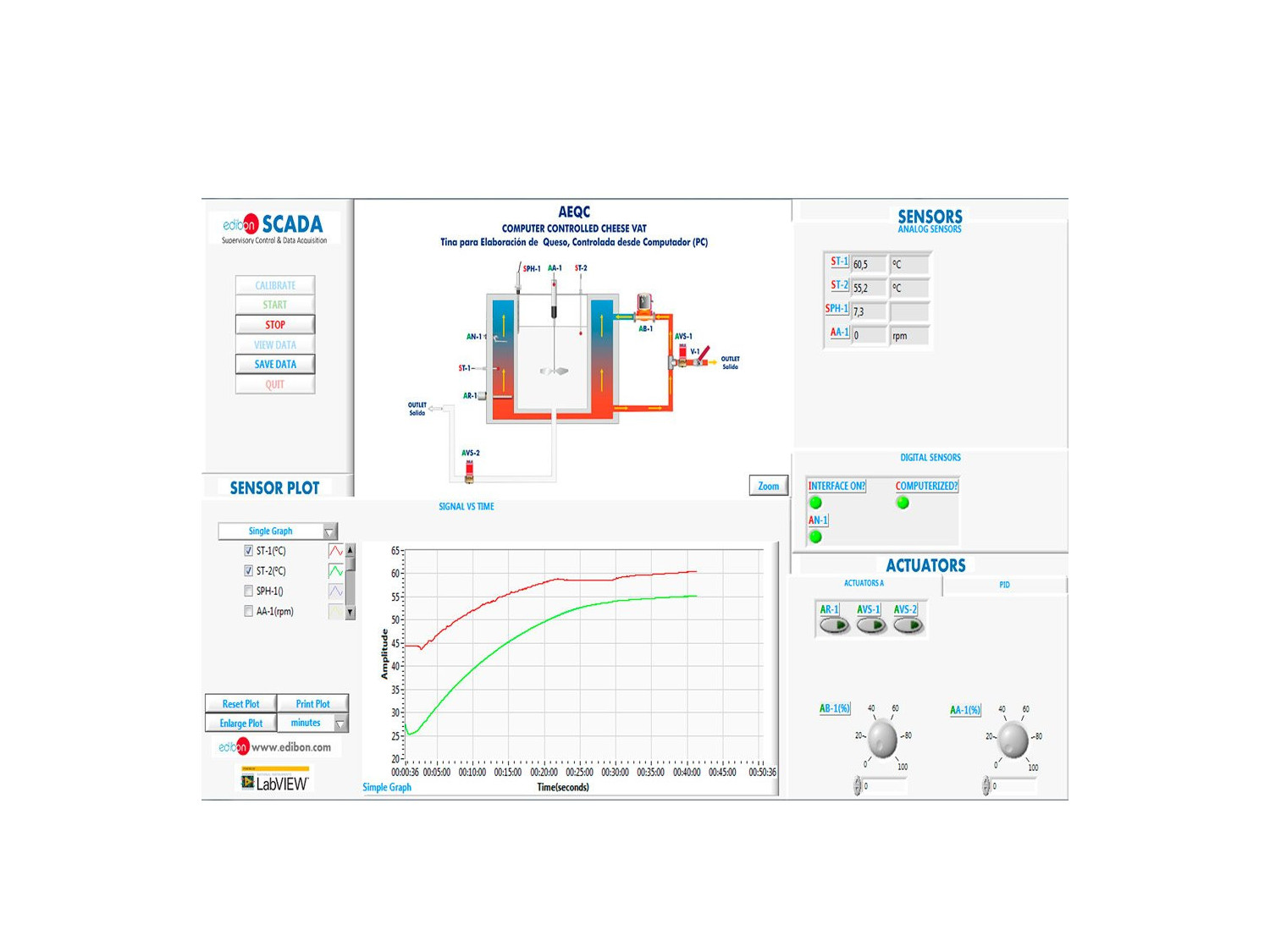

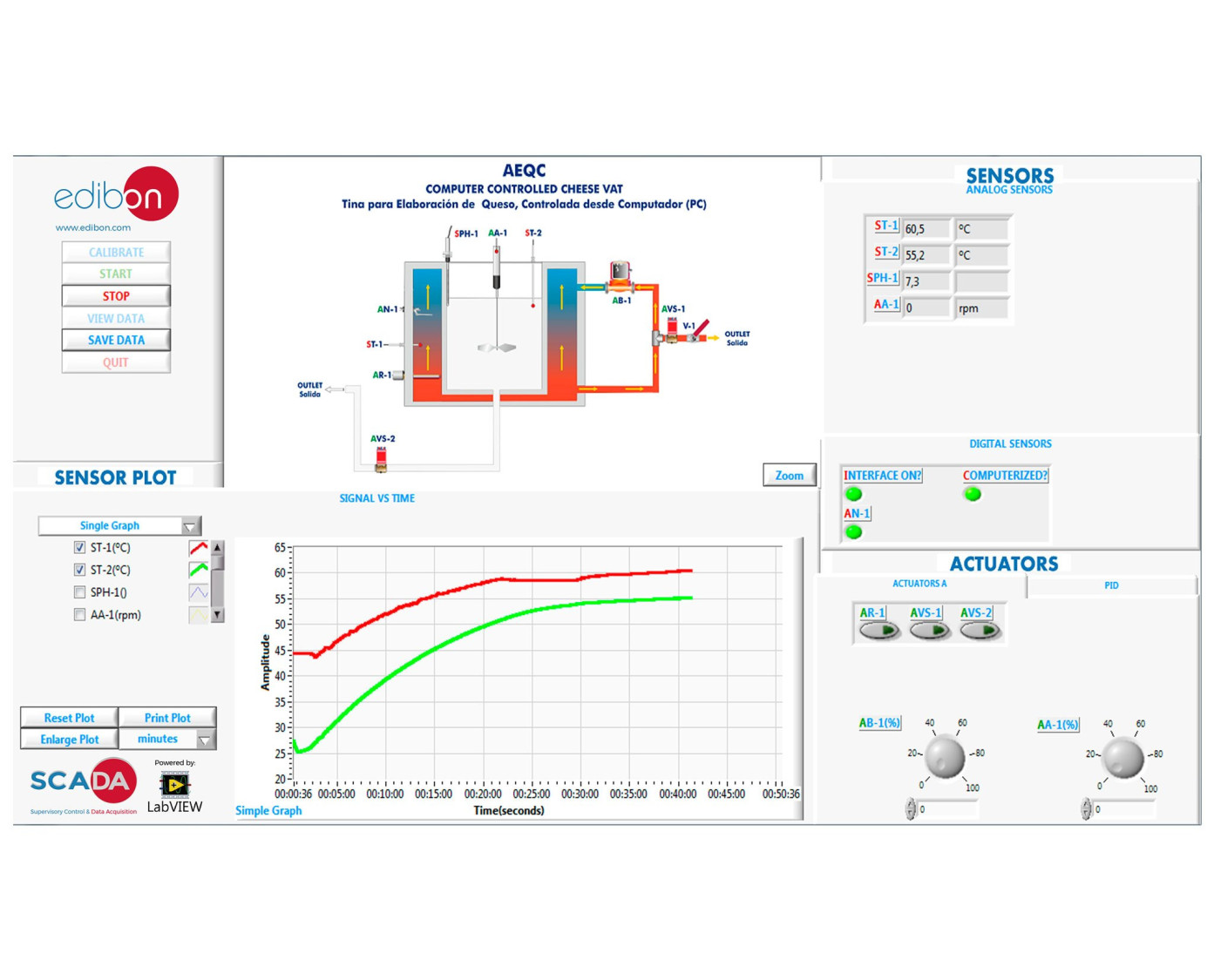

AEQC/SOF. Software del equipo AEQC. Pantalla principal

COMPUTER CONTROLLED CHEESE VAT - AEQC
COMPUTER CONTROLLED CHEESE VAT - AEQC
COMPUTER CONTROLLED CHEESE VAT - AEQC
COMPUTER CONTROLLED CHEESE VAT - AEQC
COMPUTER CONTROLLED CHEESE VAT - AEQC

SISTEMAS INNOVADORES

La Tina para Elaboración de Queso, Controlada desde Computador (PC), "AEQC", reproduce un sistema de producción de queso a pequeña escala y permite el estudio de todo el proceso de forma práctica.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador
FSS

Sistema de Simulación de Fallos
PLC

Control de Procesos Industriales por PLC
PLCHMI

Control y Monitorización local/remota IIoT con HMI
ELK

KIT de Desarrollo de Software de EDIBON, Powered by NI LabVIEW™
ECR

Sistema Modular Industrial de EDIBON con NI CompactRIO
ESN

EDIBON Scada-Net
ECL

Educación a Distancia de EDIBON

Laboratorios

12TV
 Laboratorio de Tecnología de Alimentos para Educación Técnica y Vocacional
12HE
 Laboratorio de Tecnología de Alimentos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
Setting up at Office de la Formation Professionnelle de la Promotion Du Travail (OFPPT)
Setting up at Office de la Formation Professionnelle de la Promotion Du Travail (OFPPT)
We are very pleased that the number of centers provided with EDIBON units is increasing exponentially worldwide. On this occasion, our engineers have moved to OFFICE DE LA FORMATION PROFESSIONNELLE ET DE LA PROMOTION DU TRAVAIL (OFPPT) in Morocco, to install our Computer Controlled Cheese Vat (AEQC)
Leer más
NUEVOS Folletos de Tecnología de Alimentos y Aguas
NUEVOS Folletos de Tecnología de Alimentos y Aguas
La Tecnología de los Alimentos es una disciplina fundamentada en la Ciencia de los Alimentos basada en los conocimientos multidisciplinares de la nutrición, los análisis químicos, la física, la bioquímica y la ingeniería.  Las Tecnologías de Tratamientos de Agua logran obtener agua potable tan...
Leer más

Descripción General

La Tina para Elaboración de Queso, Controlada desde Computador (PC), "AEQC", es un equipo a pequeña escala que permite reproducir las operaciones de la elaboración industrial de queso.

El elemento principal es una tina higiénica fabricada en acero inoxidable montada sobre una estructura de trabajo.

La tina dispone de una camisa por donde circula agua a una temperatura seleccionada (Control PID) calentada mediante una resistencia eléctrica con termostato. El agua de calentamiento es impulsada por una bomba de circulación de velocidad variable.

Se dispone de un agitador el cual se puede desmontar para su fácil limpieza. Está formado por un motor de velocidad variable que, mediante un acoplamiento debidamente protegido, impulsa el agitador de paletas. Incluye dos tipos de paletas de acero inoxidable.

En la salida de la tina se coloca un filtro perforado de acero inoxidable para separar la cuaja del lacto-suero y realizar un vaciado eficiente.

Para el seguimiento del proceso, una sonda de temperatura y de pH se sumergen en el contenido de la tina. La sonda de pH dispone de membrana cónica que facilita la introducción en productos semisólidos y permite una amplia área de contacto.

Tanto la camisa de calentamiento como la propia tina disponen de vaciado automático mediante electroválvulas.

La Tina para Elaboración de Queso, Controlada desde Computador (PC), "AEQC", permite su uso de forma manual o computerizada (realizando el control y la adquisición de datos a través del computador). Se realiza el control de la velocidad de la bomba, la velocidad del agitador, y la temperatura del agua de calentamiento, y se monitoriza el pH y la temperatura del contenido de la tina, y la velocidad del agitador.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio e investigación de los procesos de producción de queso:
    • Calentamiento y agitación de la leche.
    • Adición del cultivo iniciador y el cuajo.
    • Coagulación.
    • Corte y calentamiento de la cuajada.
    • Calentamiento y agitación con precisión para escaldar la cuajada.
    • Reposo de la cuajada.
    • Desuerado.
    • Molienda.
    • Adición de sal.
  2. Fabricación de Queso duro y blando.

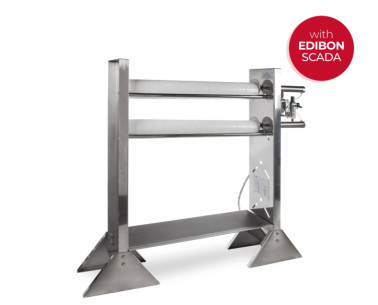

  3. Estudio e investigación del proceso de prensado (requiere el accesorio AEQC-A).
  4. Realización de pruebas de acidez (requiere el accesorio AEQC-A).
  5. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados.Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA y Control PID permiten una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo AEQC a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo AEQC.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.

EQUIPOS SIMILARES DISPONIBLES

COMPUTER CONTROLLED TEACHING CURDLING TANK - CCDC
  • CCDC
Disponible
12.2.- TRATAMIENTO DE PRODUCTOS LÁCTEOS
CCDC
Cuba de Cuajado Didáctica, Controlada desde Computador (PC)

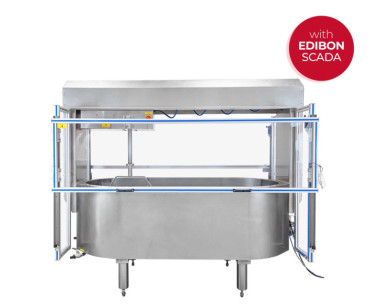

La Cuba de Cuajado Didáctica, Controlada desde Computador (PC), "CCDC", se emplea para cuajar la leche, que es un proceso esencial para fabricar queso. El equipo dispone de tanque, camisa de agua, serpentín con entrada y salida para el agua de...
