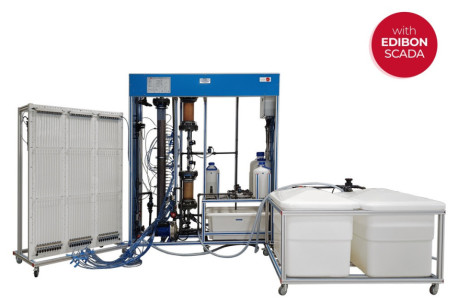

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

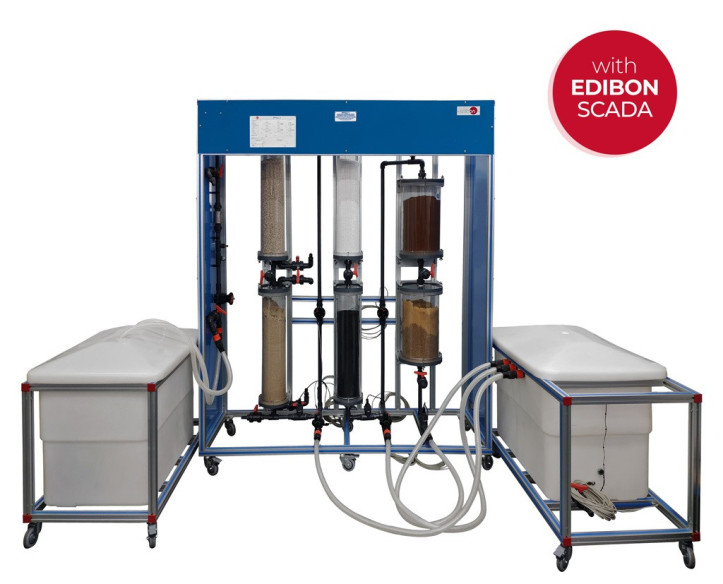

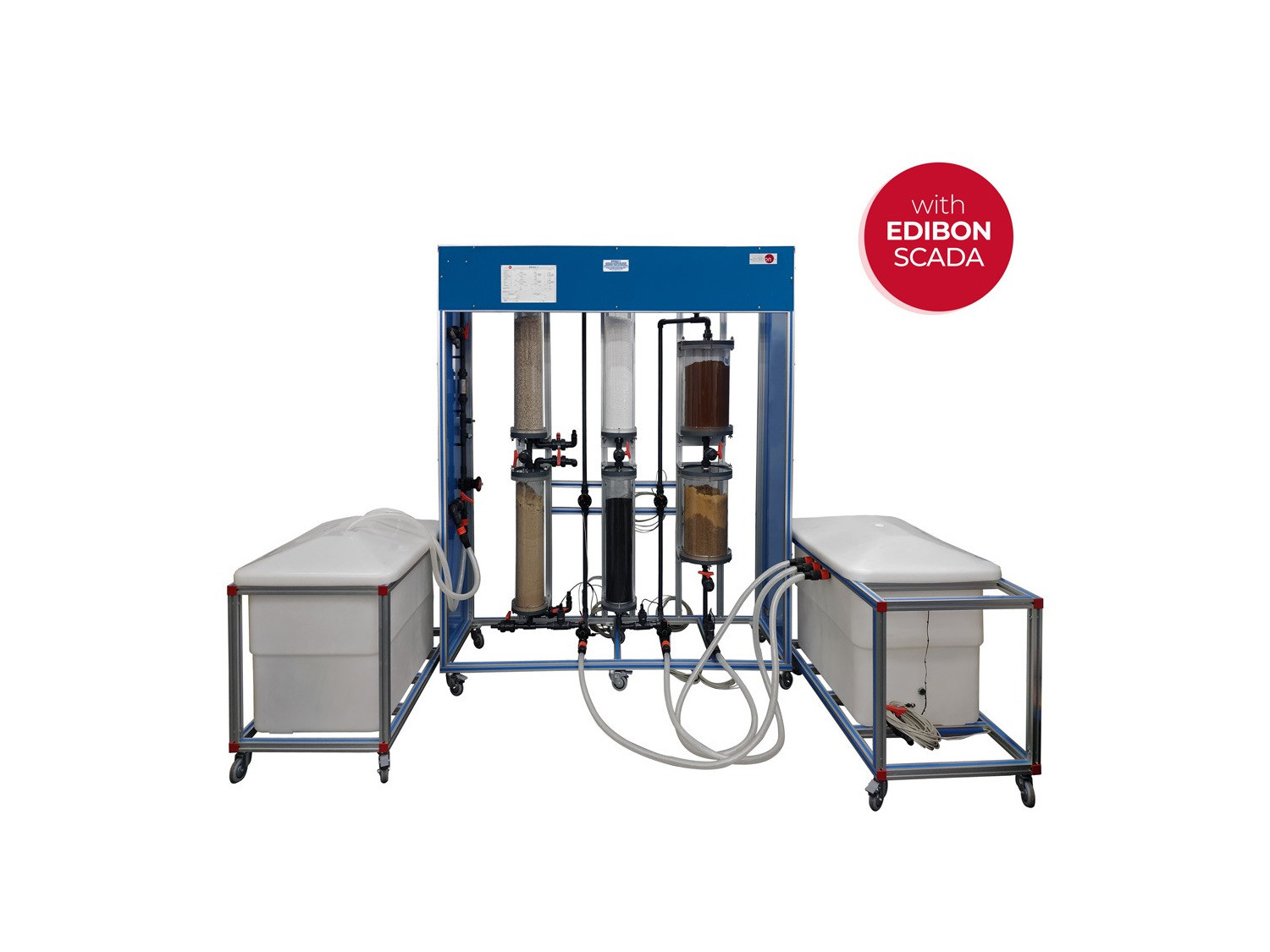

Equipo: PPTAC/1. Planta 1 de Tratamiento de Aguas, Controlada desde Computador (PC)

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

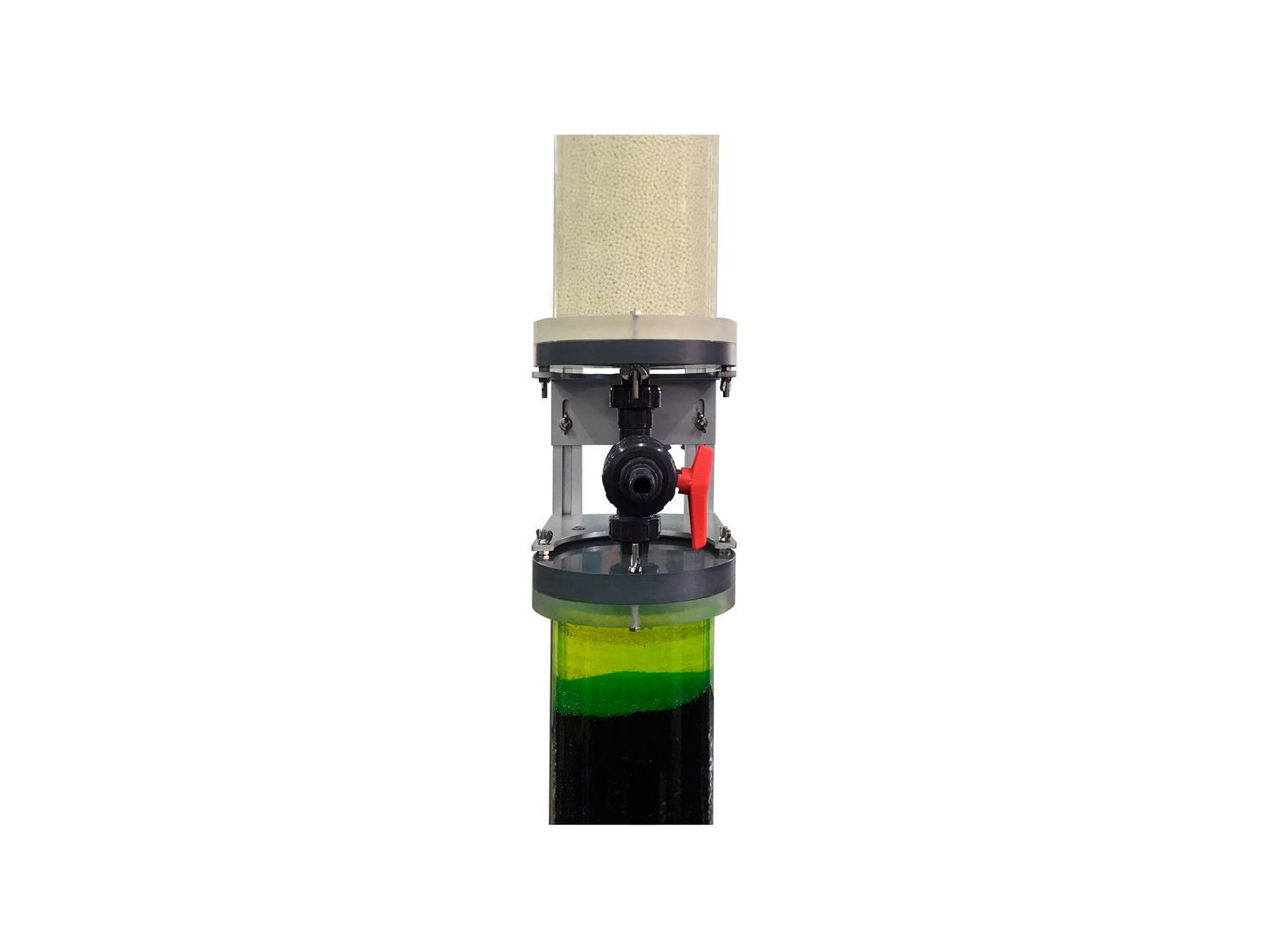

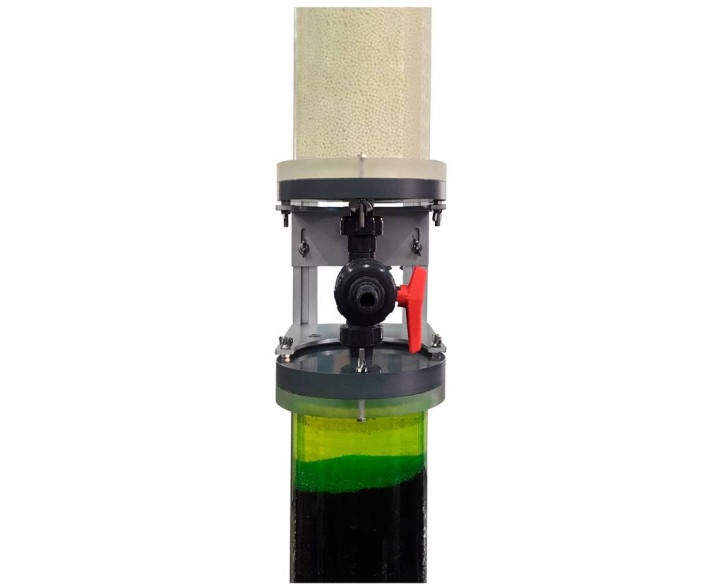

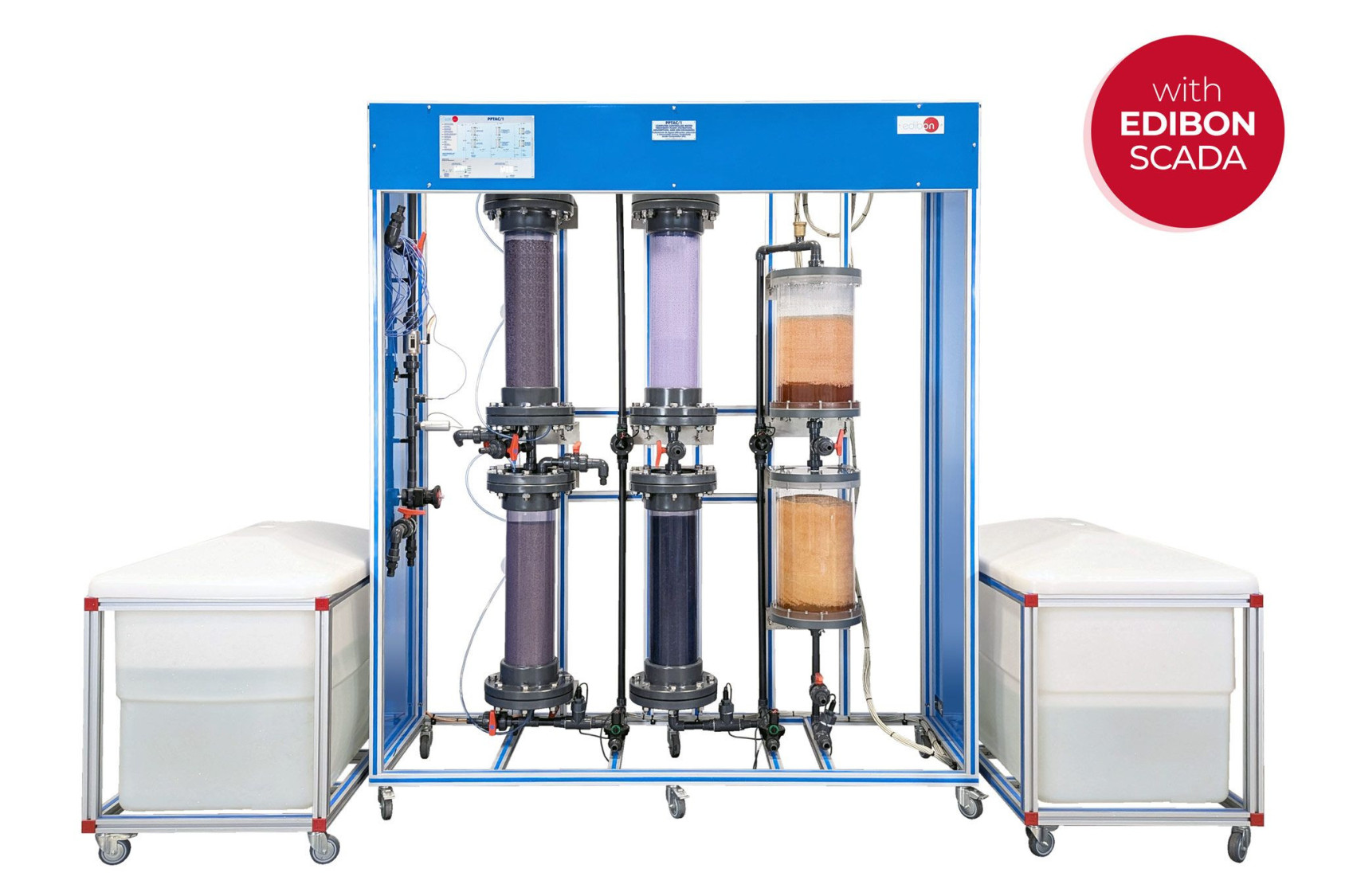

Detalle del equipo

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

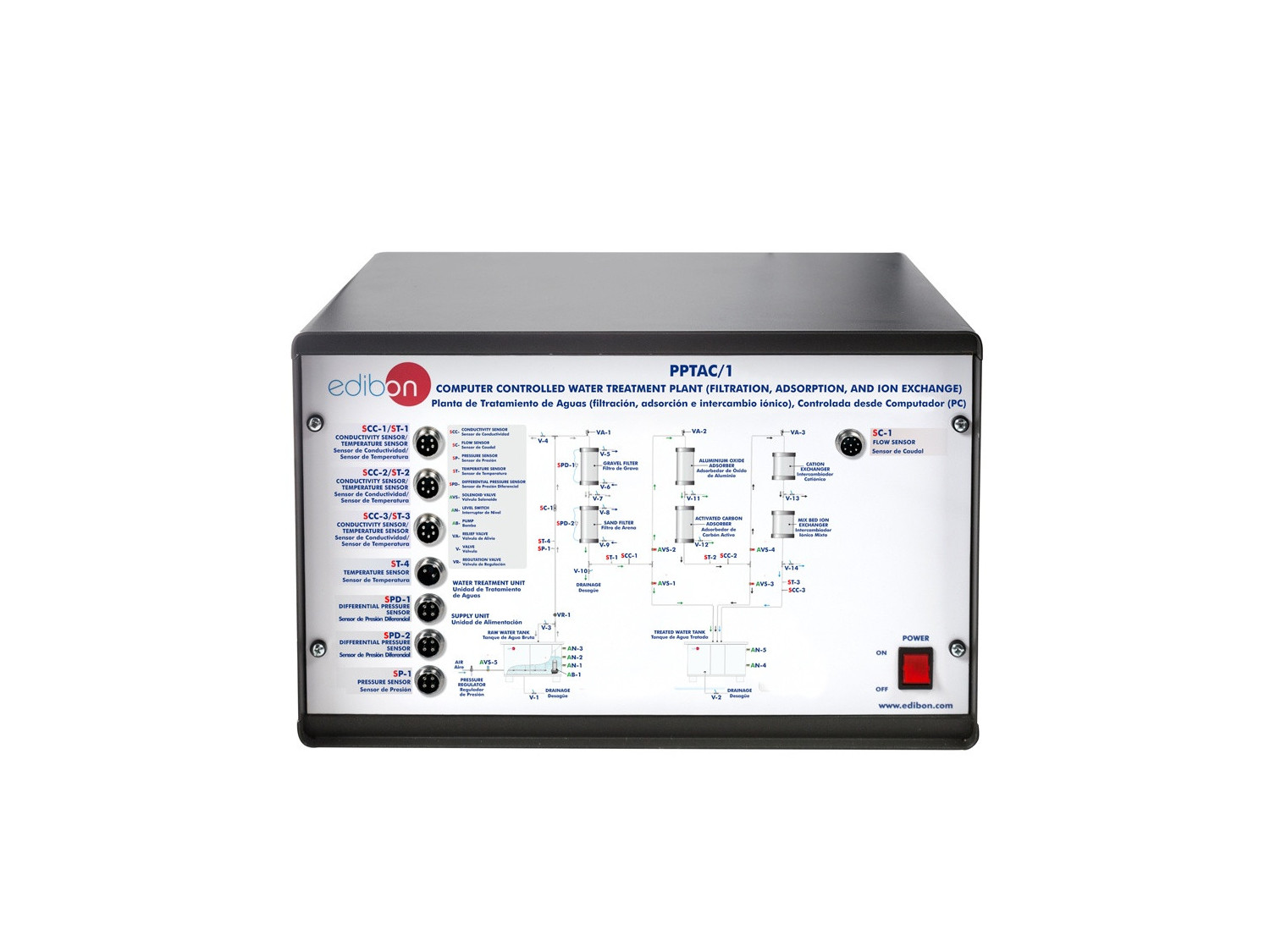

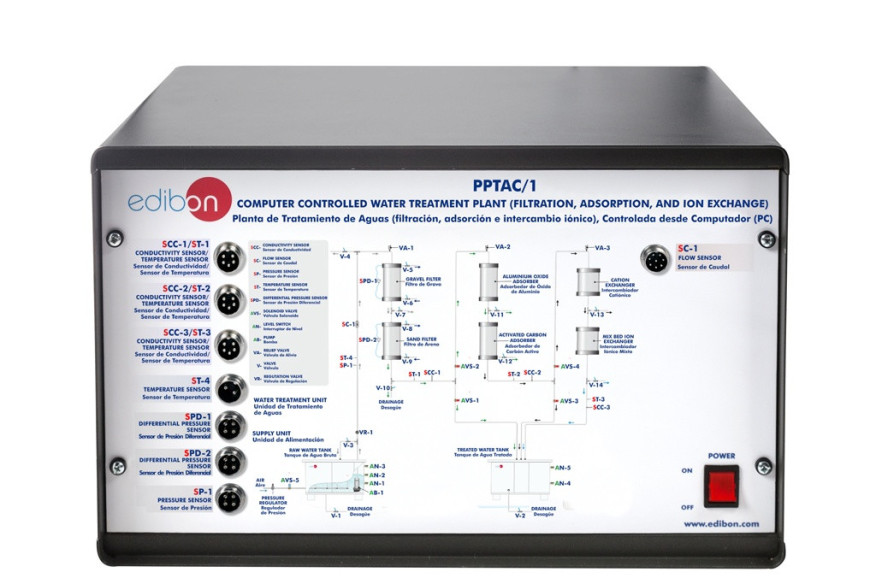

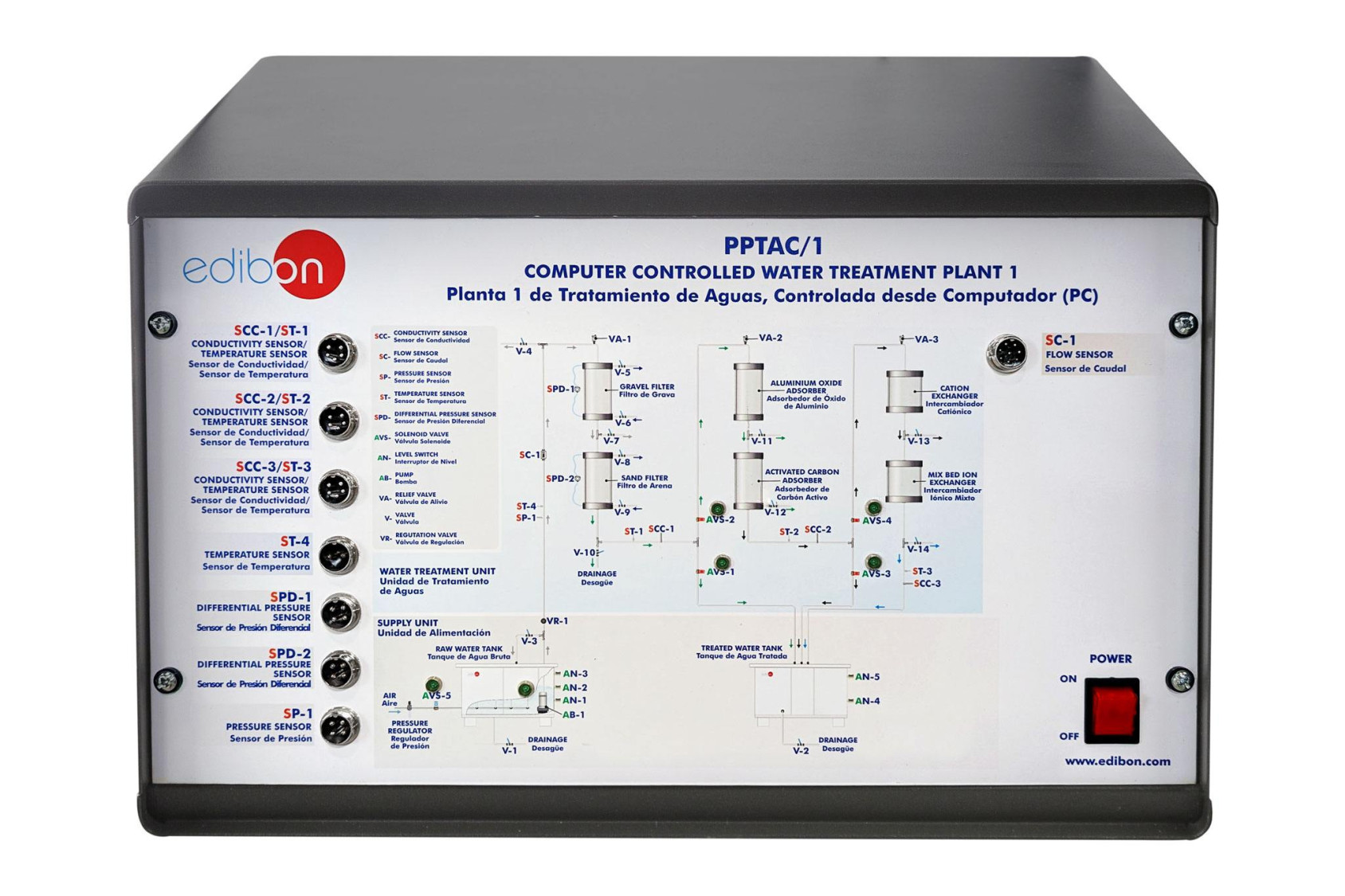

PPTAC/1/CIB. Caja-Interface de Control: La Caja-Interface de Control forma parte del sistema SCADA

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

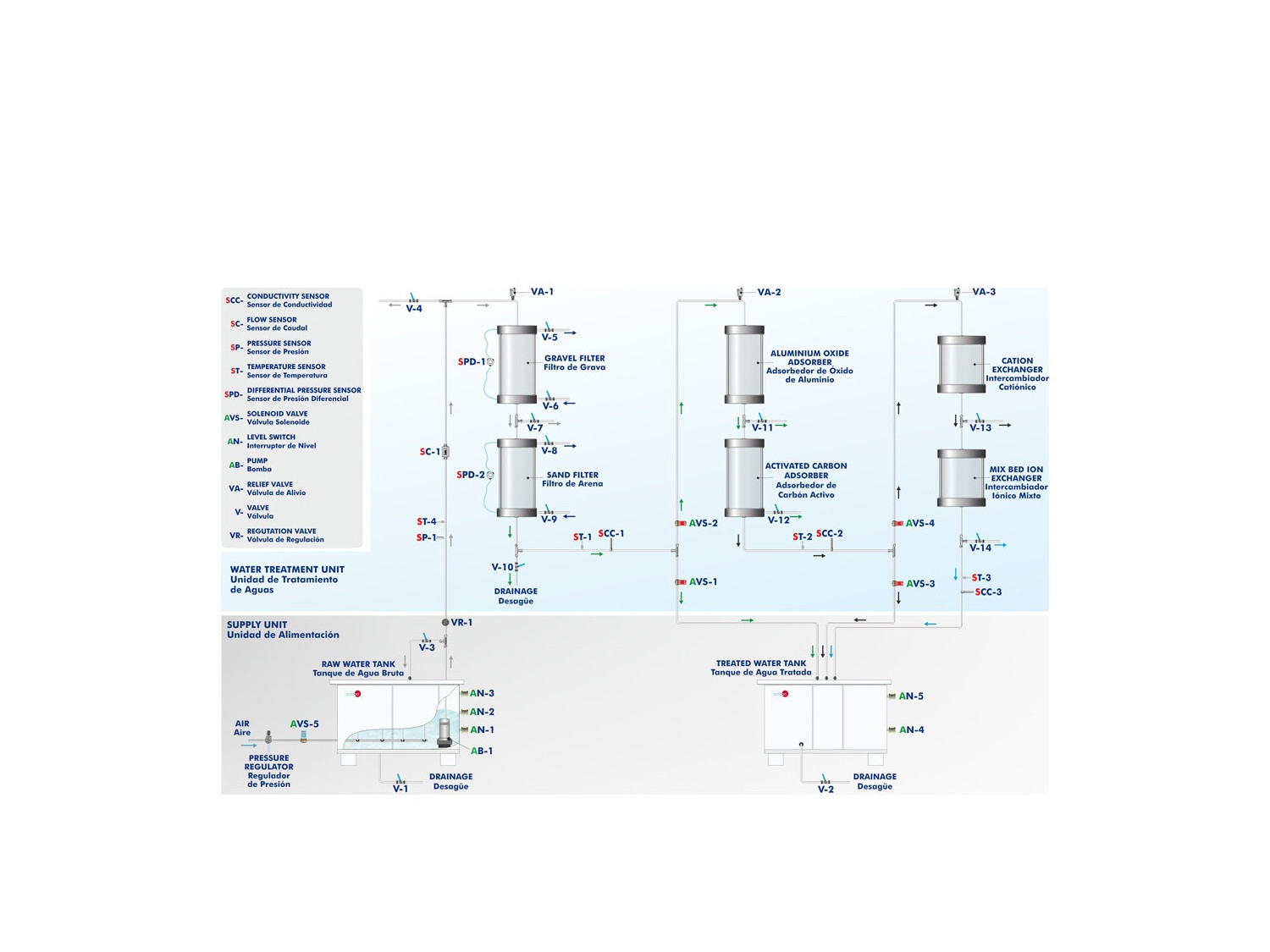

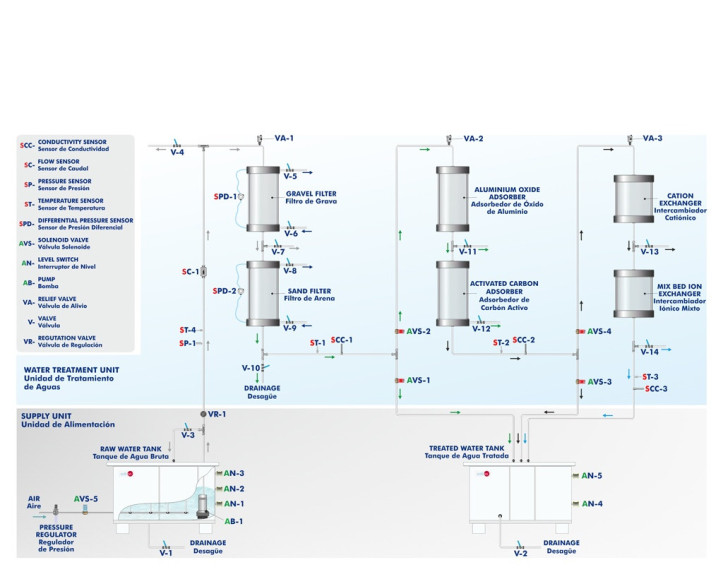

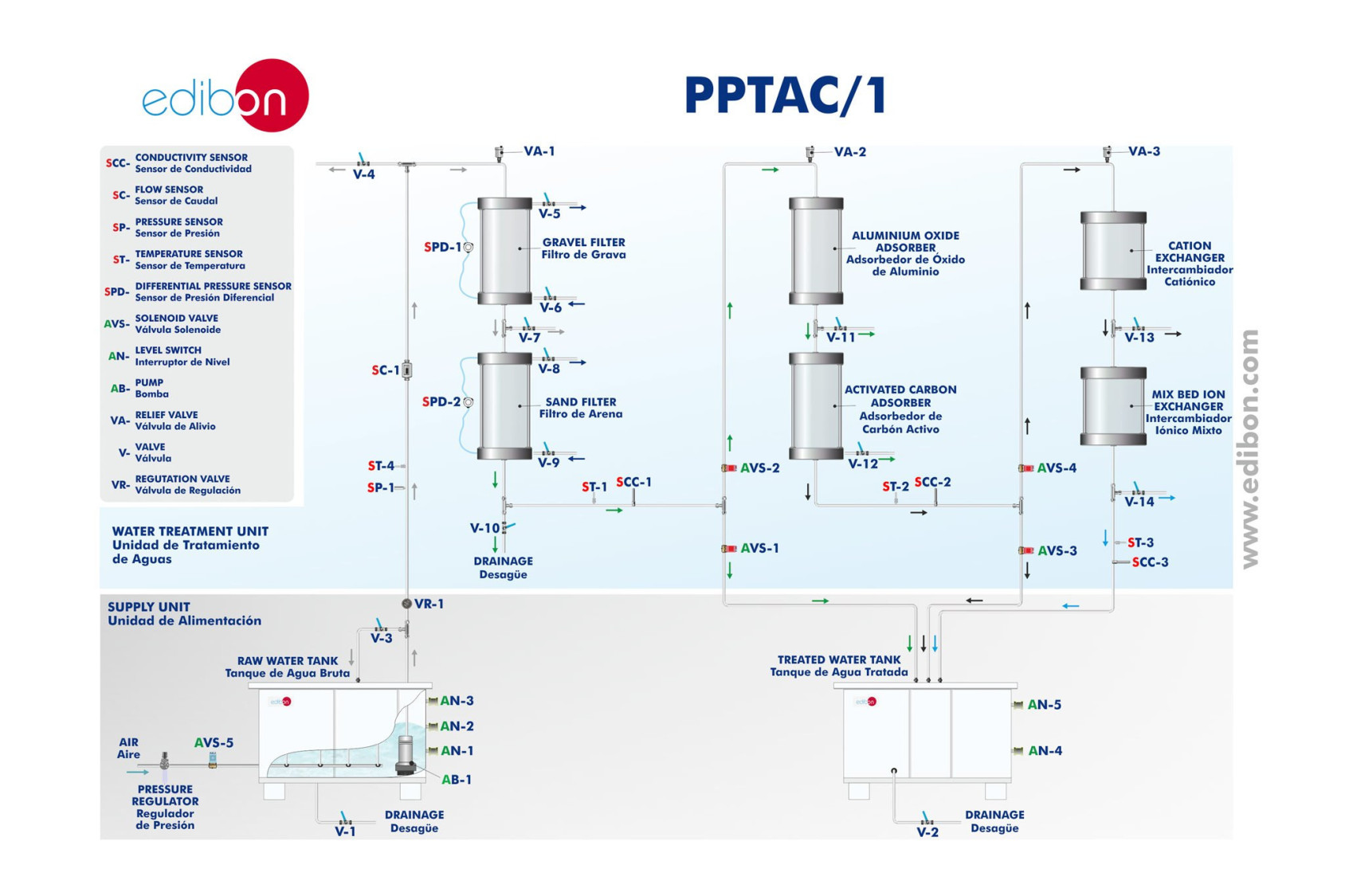

Diagrama de proceso y disposición de los elementos del equipo

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

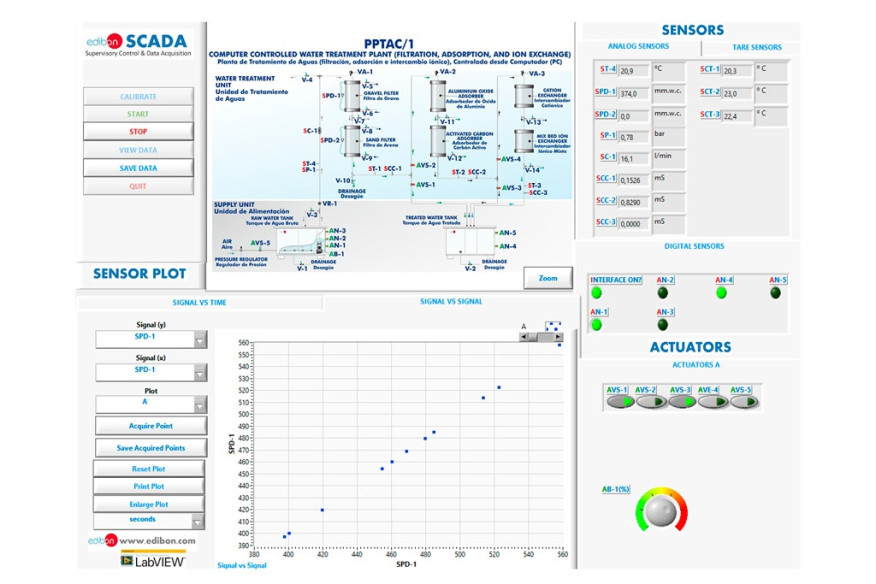

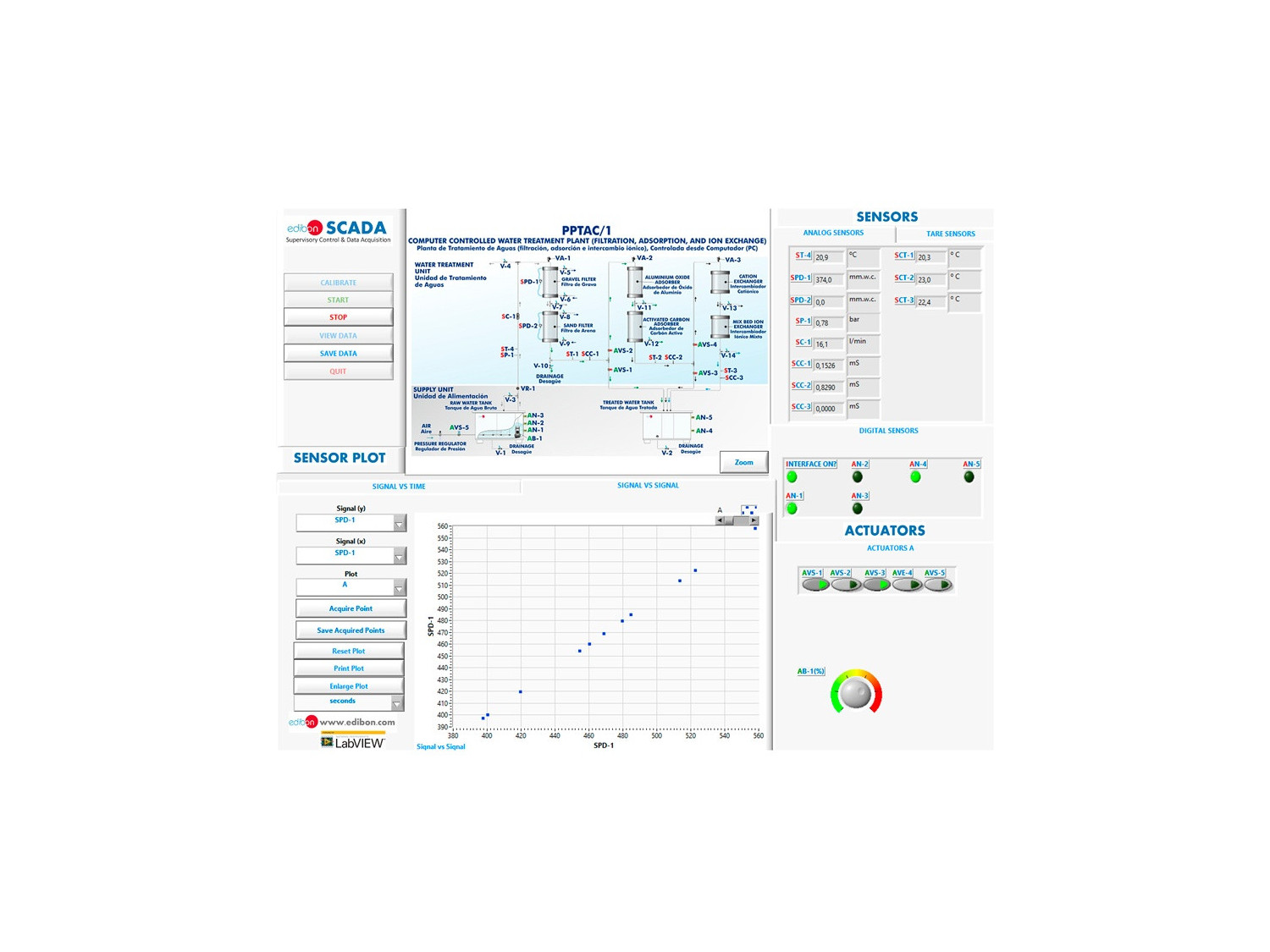

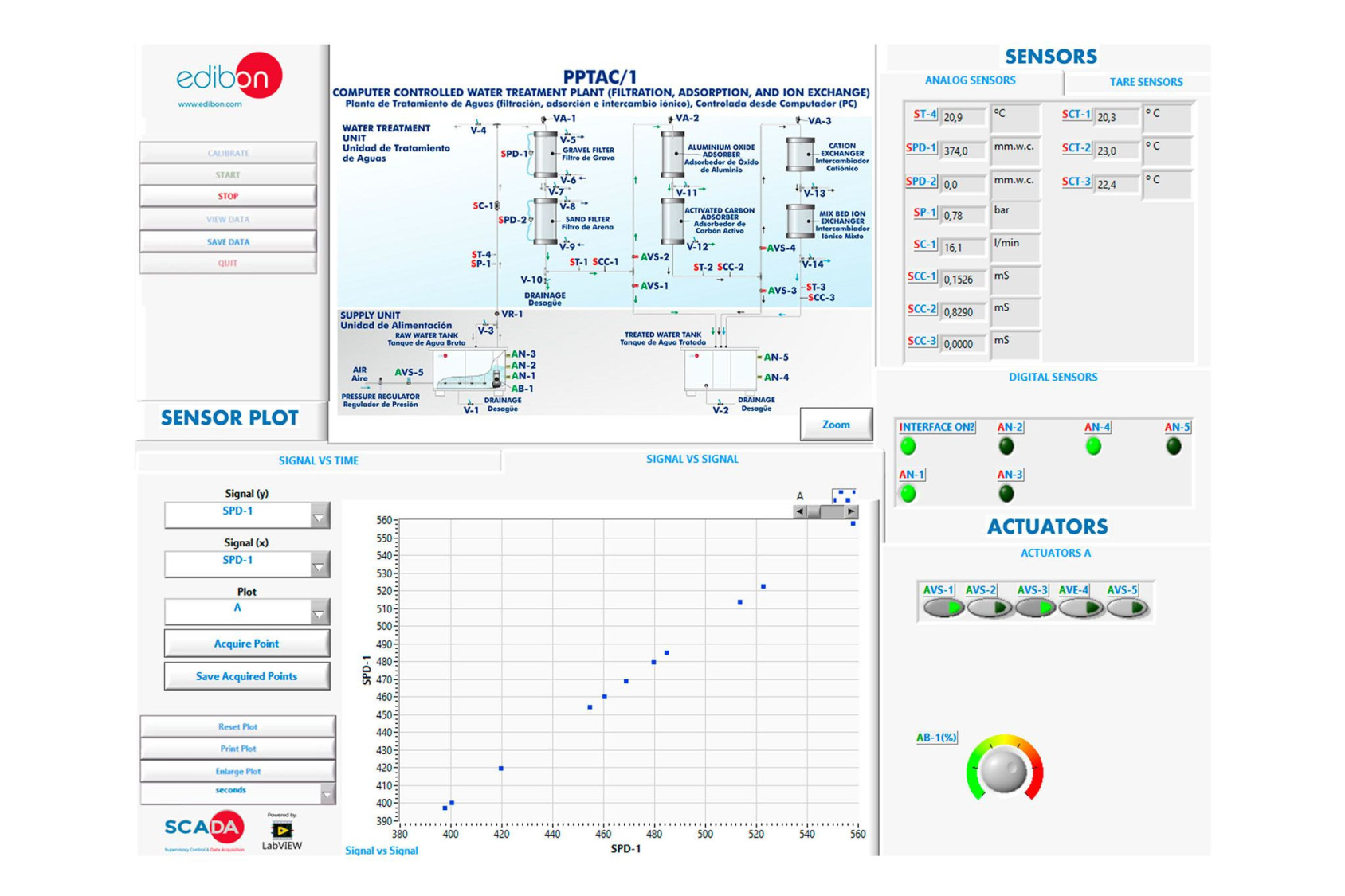

PPTAC/1/SOF. Software del equipo PPTAC/1. Pantalla principal

COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1
COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1
COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1
COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1
COMPUTER CONTROLLED WATER TREATMENT PLANT (FILTRATION, ADSORPTION, AND ION EXCHANGE) - PPTAC/1

NOTICIAS RELACIONADAS

Descripción General

La Planta 1 de Tratamiento de Aguas, Controlada desde Computador (PC), "PPTAC/1", permite estudiar el principio básico de las operaciones fundamentales del tratamiento de aguas. Estas operaciones son: la filtración de lecho profundo, la adsorción y el intercambio iónico.

El objetivo general de los ejercicios es conseguir la mejor calidad posible del agua tratada. El equipo se puede usar para realizar tres variaciones de los procesos especificados:

  • Filtración.
  • Filtración y adsorción.
  • Filtración, adsorción e intercambio iónico.

El equipo está montado sobre una estructura metálica de pie y está compuesto por dos módulos conectados por un juego de mangueras.

Un módulo está formado por una unidad de alimentación y una unidad de agua tratada. La sección de agua bruta incluye un tanque, una bomba controlada desde computador (PC) para impulsar el agua desde el tanque hasta el filtro de grava y un tubo para introducir aire de forma opcional. Esta aireación garantiza la mezcla de agua bruta y permite precipitar las sustancias disueltas. La sección de agua tratada incluye un tanque para recoger la salida de agua de cada operación realizada en la planta de tratamiento de aguas (filtración de lecho profundo, adsorción e intercambio iónico). Ambos tanques disponen de interruptores de nivel.

El otro módulo incluye la unidad de tratamiento de aguas, que se conecta a los tanques de la unidad de alimentación y está formada por dos filtros, dos adsorbentes y dos intercambiadores icónicos.

El agua bruta se bombea desde la sección de agua bruta de la unidad de alimentación a un filtro de grava y, posteriormente, se conduce a un filtro de arena. En el proceso de filtración, las partículas no disueltas (sólidos en suspensión) se eliminan pasando el agua por un medio filtrante (grava y arena).

El agua filtrada puede pasar a la segunda etapa del tratamiento o al tanque de agua tratada, según la posición de las electroválvulas del circuito. En la segunda etapa, las partículas disueltas (contaminantes orgánicos e inorgánicos) del agua filtrada se eliminan por adsorción en óxido de aluminio (primer filtro) y en carbón activo (segundo filtro).

El agua puede pasar a la tercera etapa del tratamiento o al tanque de agua tratada, según la posición de las electroválvulas del circuito. En la tercera etapa, los iones no deseados se eliminan del agua mediante intercambio iónico. Primero, el agua se ablanda por intercambio catiónico y, posteriormente, se desaliniza en un intercambiador iónico de lecho mixto, formado por cationes y aniones. Y, por último, el agua tratada se conduce hasta el tanque de agua tratada.

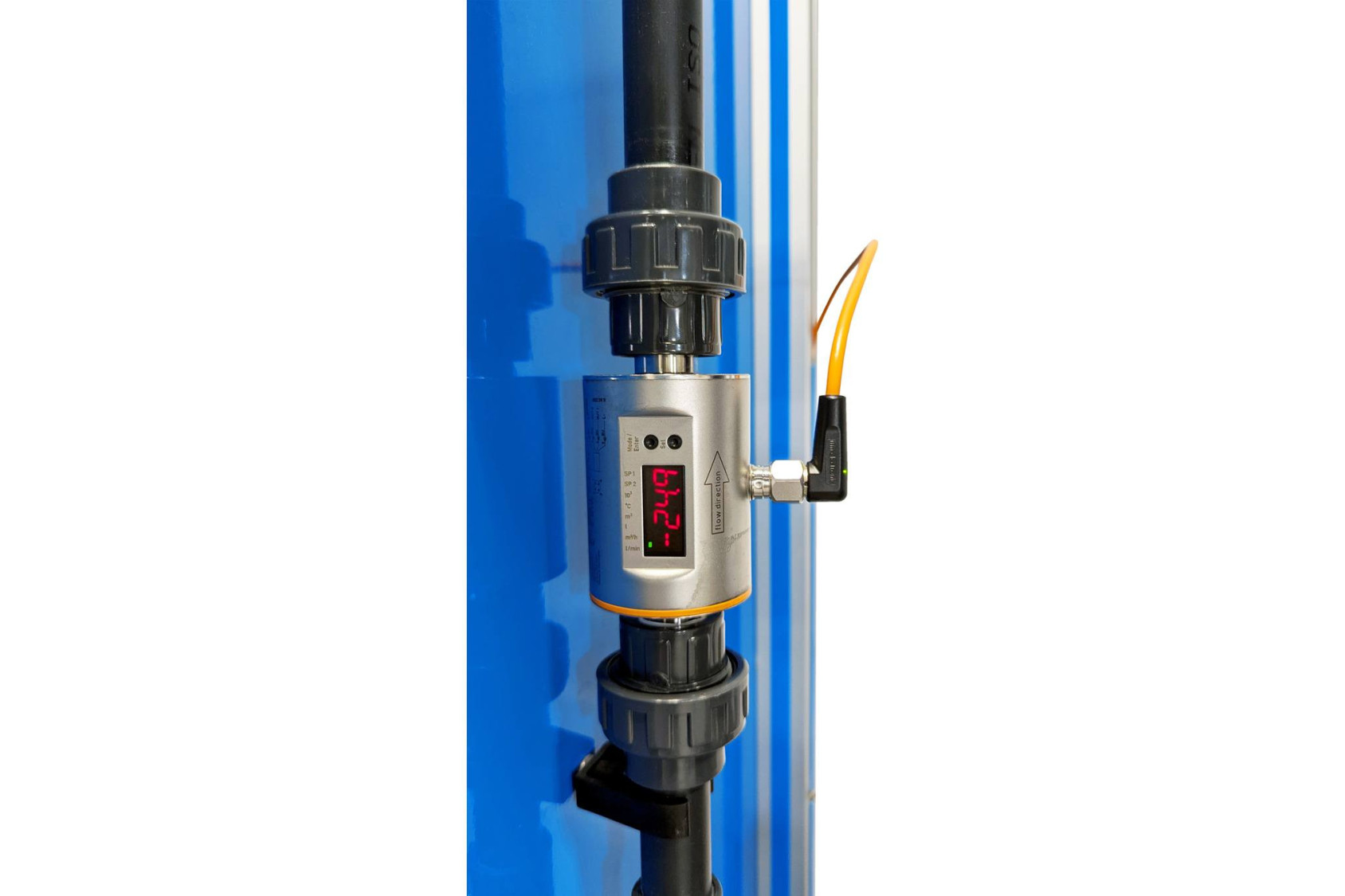

Todos los parámetros correspondientes (caudal, presión, presión diferencial, temperatura, conductividad) son registrados por sensores. Se pueden tomar muestras en todos los puntos pertinentes del equipo.

Este Equipo Controlado desde Computador se suministra con el Sistema de Control desde Computador (SCADA) de EDIBON, e incluye: el propio Equipo + una Caja-Interface de Control + una Tarjeta de Adquisición de Datos + Paquetes de Software de Control, Adquisición de Datos y Manejo de Datos, para el control del proceso y de todos los parámetros que intervienen en el proceso.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Estudio del principio básico de la planta de tratamiento de aguas.
  2. Estudio del principio básico de las operaciones de la planta de tratamiento de aguas: filtración de lecho profundo, adsorción e intercambio iónico.
  3. Determinación de la pérdida de presión en la filtración de lecho profundo.
  4. Estudio de la pérdida de presión y la concentración de sólidos en el filtrado con el tiempo.
  5. Estudio de las curvas de ruptura (concentraciones de adsorbato en la salida de un adsorbente a lo largo del tiempo) en la etapa de adsorción.
  6. Comparación de los distintos materiales de adsorción.
  7. Familiarización con el principio fundamental del intercambio iónico.
  8. Estudio de la relación entre la concentración de sólidos y los sólidos sedimentables para los sólidos utilizados.
  9. Calibración de los sensores.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Varios alumnos pueden visualizar simultáneamente los resultados. Visualizar todos los resultados en la clase, en tiempo real, por medio de un proyector o una pizarra electrónica.
  2. Control Abierto, Multicontrol y Control en Tiempo Real. Este equipo permite intrínsecamente y/o extrínsecamente cambiar en tiempo real el span, la ganancia, los parámetros proporcional, integral y derivativo, etc.
  3. El Sistema de Control desde Computador con SCADA permite una simulación industrial real.
  4. Este equipo es totalmente seguro ya que dispone de dispositivos de seguridad mecánicos, eléctricos/electrónicos y de software.
  5. Este equipo puede usarse para realizar investigación aplicada.
  6. Este equipo puede usarse para impartir cursos de formación a Industrias, incluso a otras Instituciones de Educación Técnica.
  7. Control del proceso del equipo PPTAC/1 a través de la interface de control, sin el computador.
  8. Visualización de todos los valores de los sensores usados en el proceso del equipo PPTAC/1.
  9. Usando PLC-PI pueden realizarse adicionalmente 19 ejercicios más.
  10. El usuario puede realizar otros ejercicios diseñados por él mismo.
