FME32 Tubo de Pitot Estático

8.1.2.- MEDICIÓN

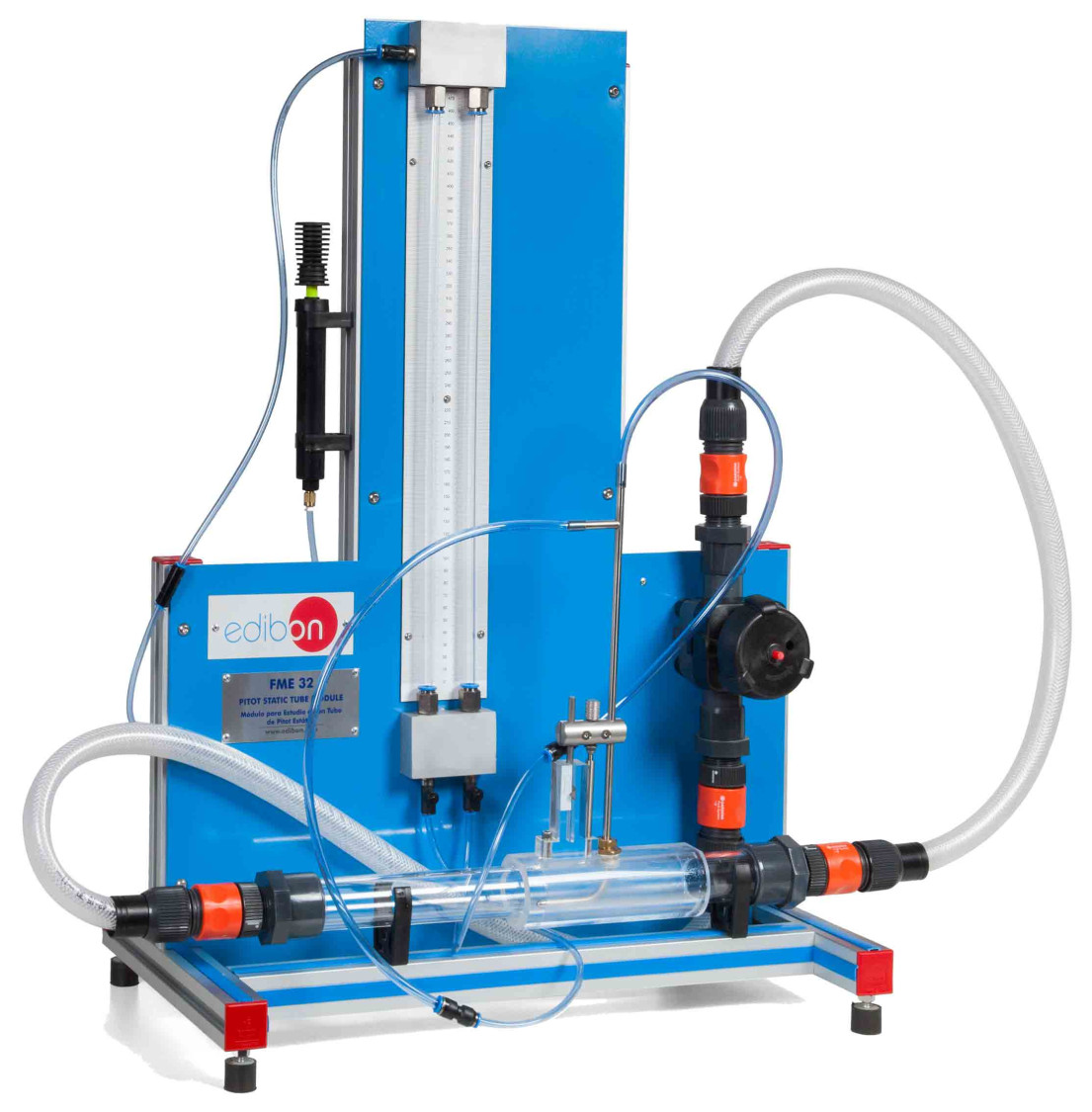

Equipo FME32 completo

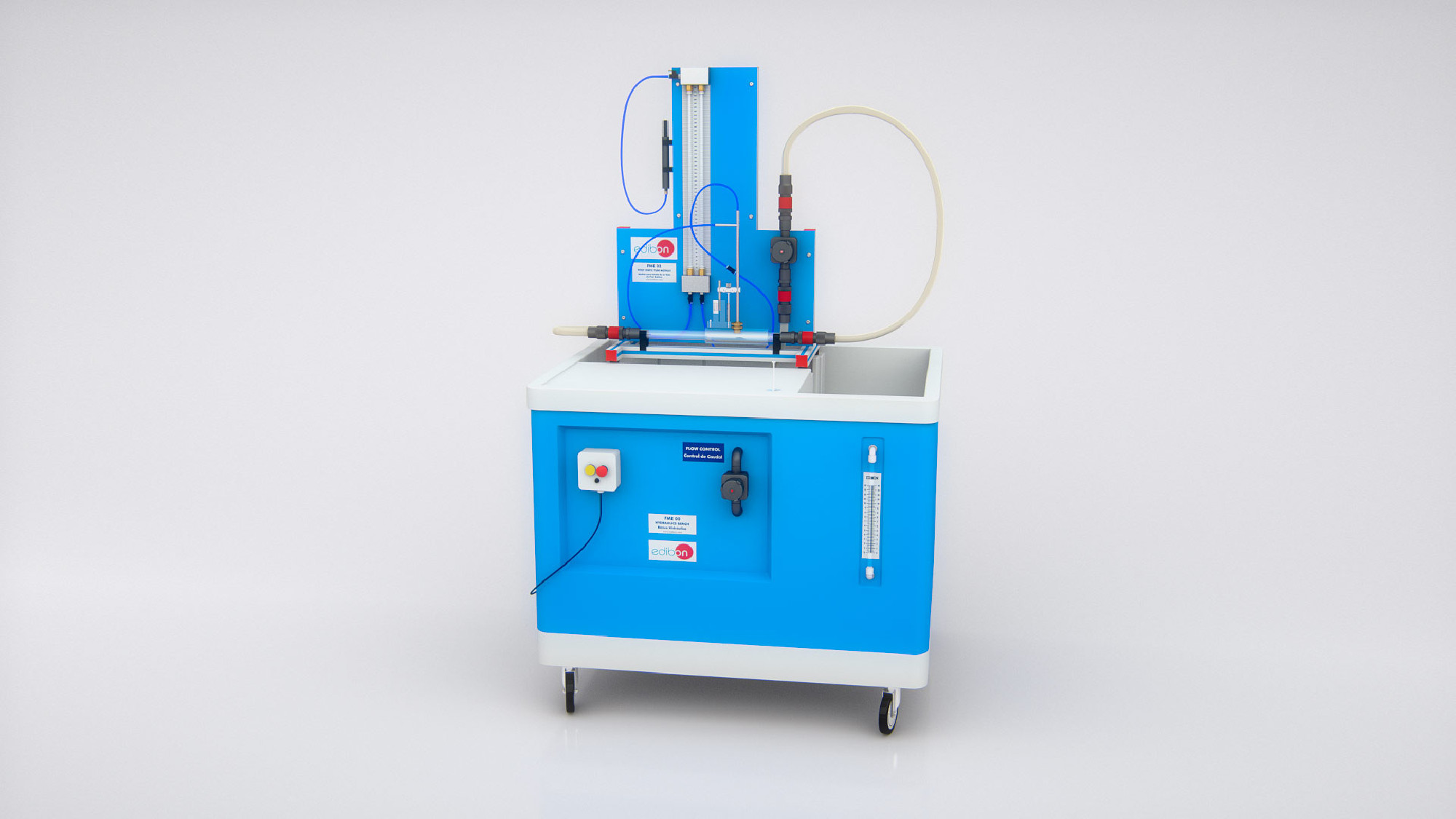

Equipo FME32 con la unidad de servicio FME00

SISTEMAS INNOVADORES

El Tubo de Pitot Estático, "FME32", diseñado por EDIBON, permite determinar el cambio en el caudal dentro de una tubería.

Ver descripción general

Catálogo

Especificaciones de Concurso

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

MSAC

Sistema Modular de Adquisición y Control

Laboratorios

8TV

Laboratorio de Mecánica de Fluidos para Educación Técnica y Vocacional

8HE

Laboratorio de Mecánica de Fluidos para Educación Superior

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas

En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...

Basic Fluids Mechanics Integrated Laboratory

With LIFLUBA (Basic Fluids Mechanics Integrated Laboratory), EDIBON tries to respond, in a simple and practical way, to the academic demand of teaching and learning the basis of Fluid Mechanics. The students carry out experiments that show them the laws of Hydraulics, and from where they acquire...

NEW Fluid Mechanics Course

Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.

Descripción General

El Tubo de Pitot Estático, "FME32", diseñado por EDIBON, permite determinar el cambio en el caudal dentro de una tubería.

El tubo de Pitot estático puede moverse por la sección transversal de la tubería, y así medir el perfil de presión.

La tubería está conectada a manómetros a través de tubos flexibles.

Sobre una escala se mide la altura relativa al borde inferior de la tubería.

El suministro de agua puede realizarse desde el Banco Hidráulico (FME00) ó desde el Grupo de Alimentación Hidráulica Básico (FME00/B).

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

Estudio de la función de un tubo de Pitot estático.
Uso de un tubo de Pitot estático.
Determinación del perfil de caudal en una tubería.
Demostración de que el caudal es proporcional a la diferencia entre la presión total y la estática.
Determinación de errores en medidas de caudal usando el tubo de Pitot como un instrumento de medida.
Determinación del factor Cd en el tubo de Pitot.

ELEMENTOS REQUERIDOS
