TA300/300 Túnel Aerodinámico, 300X300 mm

8.6.- AERODINÁMICA
AERODYNAMIC TUNNEL, 300 X 300 MM - TA300/300

SISTEMAS INNOVADORES

El Túnel Aerodinámico, 300 x 300 mm, "TA300/300", es un túnel de viento diseñado para estudiar la aerodinámica subsónica enun túnel en circuito abierto y con flujo subsónico incompresible.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

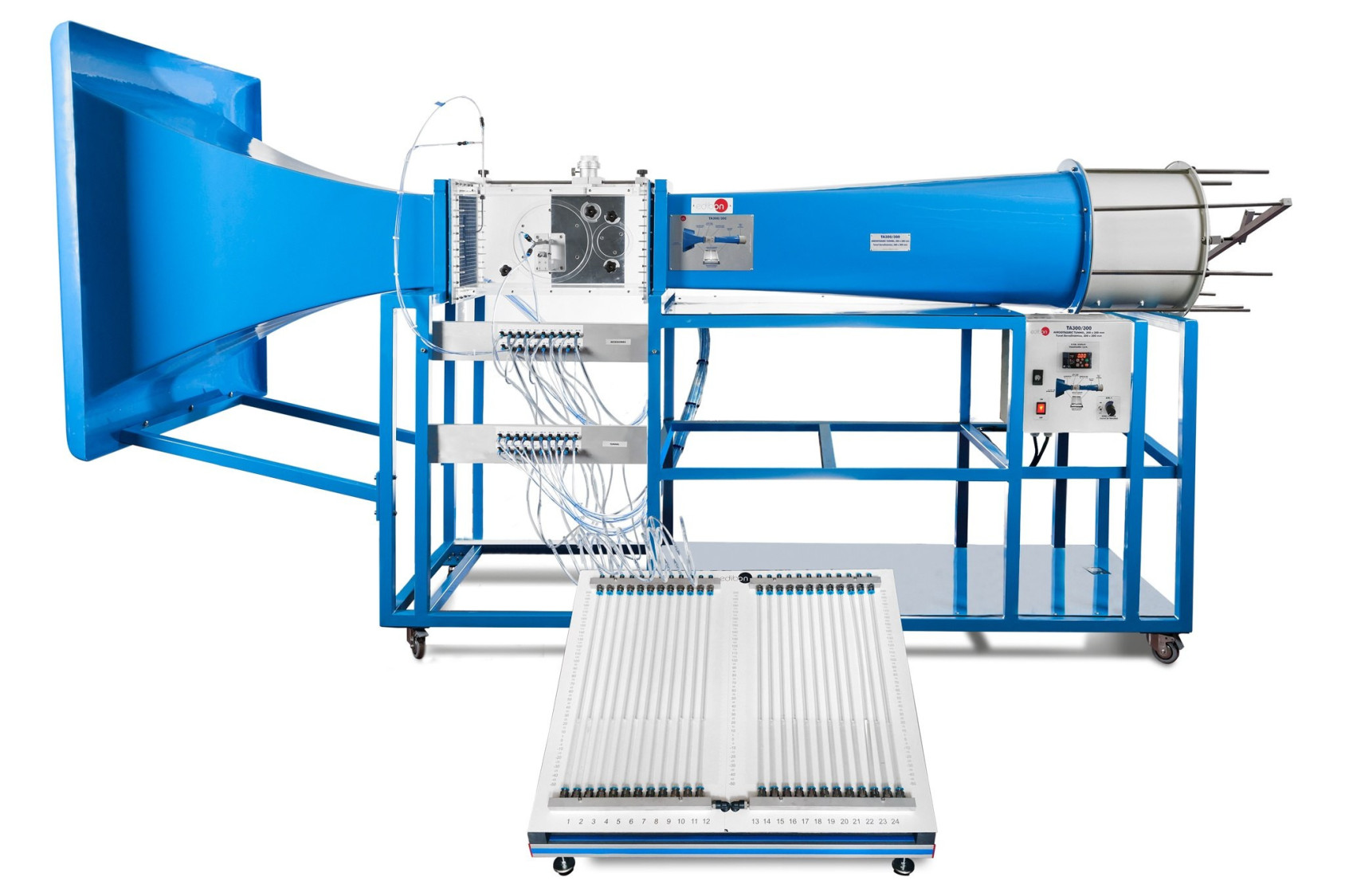

El Túnel Aerodinámico, 300 x 300 mm, "TA300/300", es un túnel de viento diseñado para estudiar la aerodinámica subsónica enun túnel en circuito abierto y con flujo subsónico incompresible. El aire circula gracias a unventilador de velocidad variable localizado en el lado de descarga del túnel. Están disponiblesdiferentes modelos y accesorios, lo que permite un estudio completo de la aerodinámicasubsónica.

El equipo incluye diversas secciones del túnel. En el mismo orden en el que el flujo las atraviesa,son: labios, sección de remanso, contracción, área de trabajo, difusor y ventilador.

A la entrada del túnel se incluyen labios y una sección de remanso para reducir la caída depresión y las interferencias en el flujo. Una relación de contracción 9,5:1 y un contorno decurva de contracción perfectamente estudiado aseguran un caudal de aire bien desarrolladoen el área de trabajo.

El área de trabajo se encuentra a continuación de la contracción. Consiste en un tramo de sección constante, donde se montan losmodelos para ensayo, y las dimensiones de la sección transversal son mayores que la de los modelos. Está fabricado en metacrilatopara permitir observar los modelos. Esta sección incluye un tubo de Pitot estático en su parte superior para estudiar la presión estática,la presión dinámica y la presión total.

En la salida del túnel se incluye un difusor para evitar la generación de turbulencias que pueden dañar la calidad de la corriente en elárea de trabajo.

Un ventilador de flujo axial, situado en el lado de descarga del túnel, proporciona una mayor uniformidad en el perfil de velocidad en elárea de trabajo. Una consola electrónica contiene el controlador del ventilador axial.

Existen sesenta tomas diferentes apropiadas para medir la presión (a lo largo del túnel y en los diferentes modelos). El equipo incluye unmanómetro de agua con veinte tubos para medir la presión estática.

Los modelos se montan en una trampilla circular, y se acoplan al área de trabajo para sellar la apertura. Están sujetos mediante mandosen la pared lateral del área de trabajo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Amplio estudio de la aerodinámica subsónica y estudios del flujo de aire.
  2. Estudio de la visualización de flujo.
  3. Estudio de la presión estática, presión dinámica y presión total usando un tubo de Pitot.
  4. Estudio de la medida de la velocidad usando un tubo de Pitot.
  5. Flujo en una tobera: Determinación de las características del campo de presiones en una tobera.
  6. Flujo en una tobera: Observación de las características locales, dependiendo de si las paredes tienen curvatura o no, así como qué sucede en los tramos de entrada y salida de la contracción.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Calibración de los sensores

Posibilidades prácticas adicionales para ser realizadas con los Modelos y Accesorios opcionales: (No incluidos)

  1. Visualización de flujos alrededor de diferentes cuerpos de resistencia:
  • Modelo de Resistencia de Esfera (TA1/300).
  • Modelo de Resistencia de Semiesfera Convexa respecto al sentido del flujo de aire (TA2/300).
  • Modelo de Resistencia de Placa Circular (TA3/300).
  • Modelo de Resistencia de Anillo (TA4/300).
  • Modelo de Resistencia de Placa Cuadrada (TA5/300).
  • Modelo de Resistencia de Cuerpo Cilindríco (TA6/300).
  • Modelo de Resistencia Aerodinámico (TA7/300).
  • Modelo de Resistencia de Cuerpo Paraboloide (TA8/300).
  • Modelo de Resistencia de Semiesfera Cóncava respecto al sentido del flujo de aire (TA9/300).
  • Modelo de Resistencia de Ala con Flaps (TA10/300).
  • Modelo de Resistencia de Bandera (TA11/300).
  • Modelo de resistencia de Ala con Perfil NACA 0015 (TA12/300).
  • Modelo de resistencia de Ala con Perfil NACA 54118 (TA13/300).
  • Modelo de resistencia de Ala con Perfil NACA 4415 (TA14/300).
  • Modelo de resistencia de Esfera con Hoyuelos (Alveolos) (TA15/300).
  1. Determinación del coeficiente de resistencia aerodinámica y de sustentación en diferentes modelos:
  • Modelo de Resistencia de Esfera (TA1/300).
  • Modelo de Resistencia de Semiesfera Convexa respecto al sentido del flujo de aire (TA2/300).
  • Modelo de Resistencia de Placa Circular (TA3/300).
  • Modelo de Resistencia de Anillo (TA4/300).
  • Modelo de Resistencia de Placa Cuadrada (TA5/300).
  • Modelo de Resistencia de Cuerpo Cilindríco (TA6/300).
  • Modelo de Resistencia Aerodinámico (TA7/300).
  • Modelo de Resistencia de Cuerpo Paraboloide (TA8/300).
  • Modelo de Resistencia de Semiesfera Cóncava respecto al sentido del flujo de aire (TA9/300).
  • Modelo de Resistencia de Ala con Flaps (TA10/300).
  • Modelo de Resistencia de Bandera (TA11/300).
  • Modelo de resistencia de Ala con Perfil NACA 0015 (TA12/300).
  • Modelo de resistencia de Ala con Perfil NACA 54118 (TA13/300).
  • Modelo de resistencia de Ala con Perfil NACA 4415 (TA14/300).
  • Modelo de resistencia de Esfera con Hoyuelos (Alveolos) (TA15/300).
  1. Medición de fuerzas de resistencia aerodinámica y sustentación en diferentes modelos:
  • Modelo de Resistencia de Esfera (TA1/300).
  • Modelo de Resistencia de Semiesfera Convexa respecto al sentido del flujo de aire (TA2/300).
  • Modelo de Resistencia de Placa Circular (TA3/300).
  • Modelo de Resistencia de Anillo (TA4/300).
  • Modelo de Resistencia de Placa Cuadrada (TA5/300).
  • Modelo de Resistencia de Cuerpo Cilindríco (TA6/300).
  • Modelo de Resistencia Aerodinámico (TA7/300).
  • Modelo de Resistencia de Cuerpo Paraboloide (TA8/300).
  • Modelo de Resistencia de Semiesfera Cóncava respecto al sentido del flujo de aire (TA9/300).
  • Modelo de Resistencia de Ala con Flaps (TA10/300).
  • Modelo de Resistencia de Bandera (TA11/300).
  • Modelo de resistencia de Ala con Perfil NACA 0015 (TA12/300).
  • Modelo de resistencia de Ala con Perfil NACA 54118 (TA13/300).
  • Modelo de resistencia de Ala con Perfil NACA 4415 (TA14/300).
  • Modelo de resistencia de Esfera con Hoyuelos (Alveolos) (TA15/300).
  1. Estudio de la distribución de presiones y flujo alrededor de un Modelo:
  • Modelo de Ala con Perfil NACA 0015 (TA19/300).
  • Modelo de Ala con Perfil NACA 54118 (TA20/300).
  • Modelo de Ala con Perfil NACA 4415 (TA21/300).
  • Cilindro (TA22/300).
  1. Estudio del efecto de cambiar la sección transversal con el Modelo de Aparato de Bernoulli (TA23/300) y aplicación de la ecuación de Bernoulli.
  2. Investigación de la influencia de la forma de los modelos en las fuerzas de resistencia (Modelos de Resistencia y Consola y Sensores de Medición de Fuerzas (TA300/300-TAR)).
  3. Estudio de la presión estática, presión dinámica y presión total con el tubo de Pitot (TA17/300).
  4. Estudio de la capa limite en una placa plana (TA300/300-BLE).
  5. Demostración de los patrones de flujo alrededor de diferentes objetos con el Generador de Humo (TA300/300-SG1).
  6. Estudio de la presión estática, presión dinámica y presión total con el Rastrillo de Medición de Estela (TA18/300).
  7. Estudio de vibraciones fluctuantes. (TA24/300).
  8. Estudio del Accesorio para Velocimetría por Imágenes de Partículas (APIV).
