TA50/250 Túnel Aerodinámico, 50X250 mm

8.6.- AERODINÁMICA
AERODYNAMIC TUNNEL, 50X250 MM - TA50/250

Equipo: TA50/250. Túnel Aerodinámico, 50 x 250 mm

SISTEMAS INNOVADORES

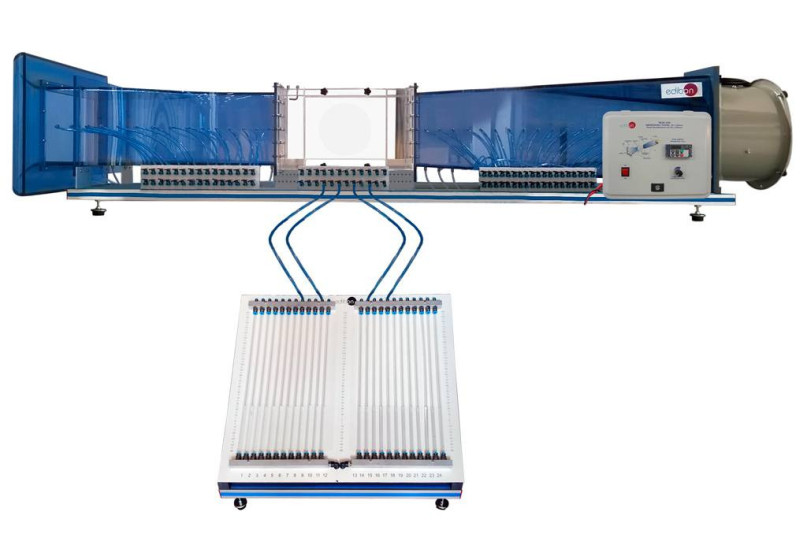

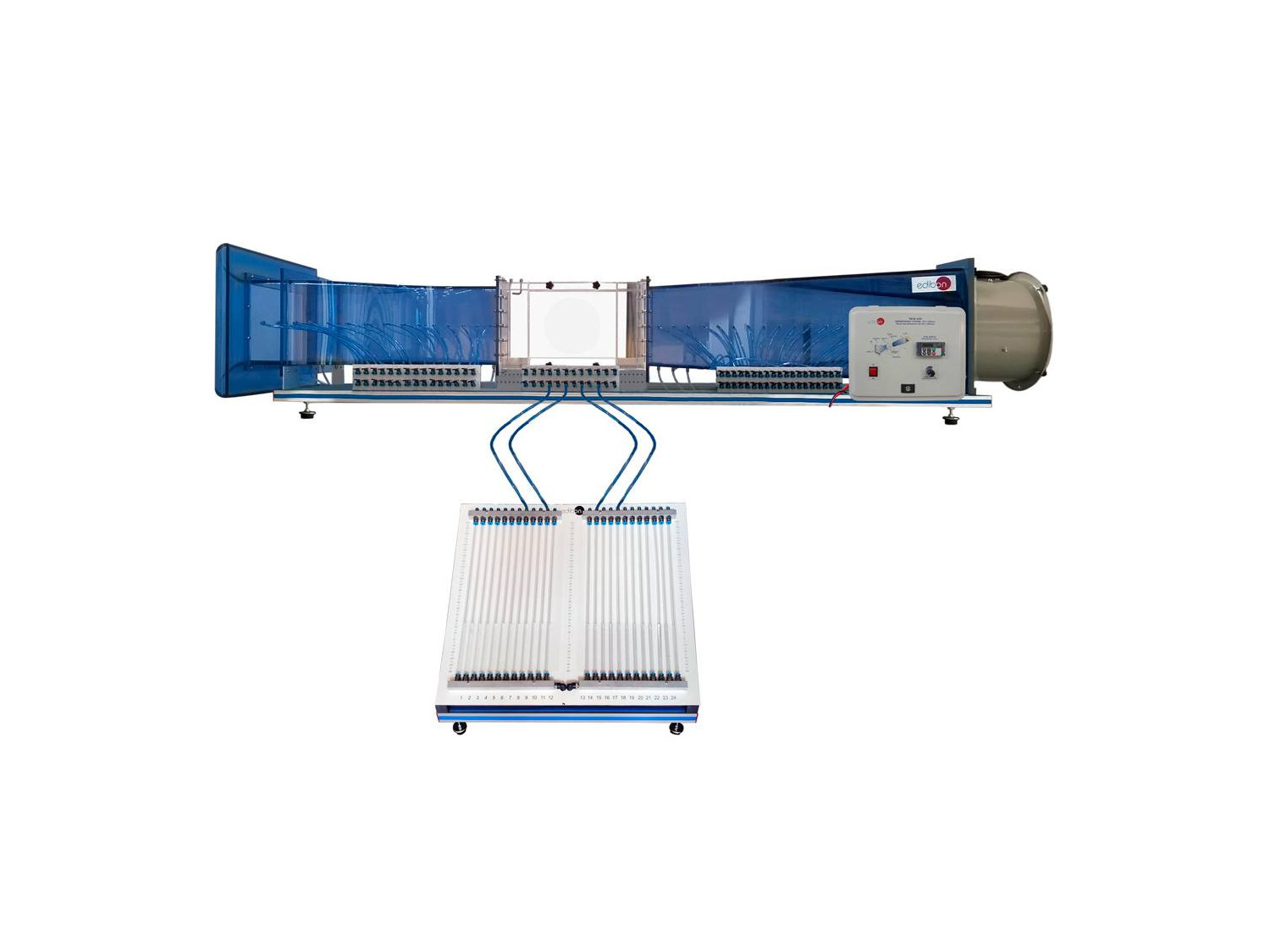

El Túnel Aerodinámico, 50 x 250 mm, "TA50/250", es un túnel de viento diseñado para estudiar la aerodinámica subsónica en un túnel en circuito abierto y con flujo subsónico incompresible.

Ver descripción general

Expansiones

ICAI

Software Interactivo para Enseñanza Asistida desde Computador

NOTICIAS RELACIONADAS

EDIBON y su compromiso con las Skills Europeas
EDIBON y su compromiso con las Skills Europeas
En EDIBON, estamos comprometidos con impulsar las capacidades como un pilar estratégico para la competitividad y el bienestar social de la Unión Europea. La capacitación adecuada de la ciudadanía no solo refuerza la economía, sino que también permite a las personas participar plenamente en la...
Leer más
NEW Fluid Mechanics Course
NEW Fluid Mechanics Course
Are you a teacher or do you work as an engineering researcher? EDIBON offers courses for teachers and #research staff. Take a look at the course of Fluid Mechanics and learn about #fluids properties. #DiscoverEdibon #Engineering.
Leer más

Descripción General

El Túnel Aerodinámico, 50 x 250 mm, "TA50/250", es un túnel de viento diseñado para estudiar la aerodinámica subsónica en un túnel en circuito abierto y con flujo subsónico incompresible. El aire circula gracias a un ventilador de velocidad variable localizado en el lado de descarga del túnel. Están disponibles diferentes modelos y accesorios, lo que permite un estudio completo de la aerodinámica subsónica.

El equipo incluye diversas secciones del túnel. En el mismo orden en el que el flujo las atraviesa, son: labios, sección de remanso, contracción, área de trabajo, difusor y ventilador.

A la entrada del túnel se incluyen labios y una sección de remanso para reducir la caída de presión y las interferencias en el flujo. Una relación de contracción 8:1 y un contorno de curva de contracción perfectamente estudiado aseguran un caudal de aire bien desarrollado en el área de trabajo.

El área de trabajo se encuentra a continuación de la contracción. Consiste en un tramo de sección constante, donde se montan los modelos para ensayo, y las dimensiones de la sección transversal son mayores que la de los modelos. Está fabricado en metacrilato para permitir observar los modelos. Esta sección incluye un tubo de Pitot estático en su parte superior para estudiar la presión estática, la presión dinámica y la presión total.

En la salida del túnel se incluye un difusor para evitar la generación de turbulencias que pueden dañar la calidad de la corriente en el área de trabajo.

Un ventilador de flujo axial, situado en el lado de descarga del túnel, proporciona una mayor uniformidad en el perfil de velocidad en el área de trabajo. Una consola electrónica contiene el controlador del ventilador axial.

Existen sesenta tomas diferentes apropiadas para medir la presión (a lo largo del túnel y en los diferentes modelos). El equipo incluye un manómetro de agua con veinte tubos para medir la presión estática.

Los modelos se montan en una trampilla circular (200 mm), y se acoplan al área de trabajo para sellar la apertura. Están sujetos mediante mandos en la pared lateral del área de trabajo.

EJERCICIOS Y PRÁCTICAS GUIADAS

EJERCICIOS GUIADOS INCLUIDOS EN EL MANUAL

  1. Amplio estudio de la aerodinámica subsónica y estudios del flujo de aire.
  2. Medida de la distribución de presión alrededor de un cuerpo de dos dimensiones.
  3. Estudio de la visualización de flujo.
  4. Estudio de la presión estática, presión dinámica y presión total usando un tubo de Pitot.
  5. Estudio de la medida de la velocidad usando un tubo de Pitot.
  6. Flujo en una tobera: Determinación de las características del campo de presiones en una tobera.
  7. Flujo en una tobera: Observación de las características locales, dependiendo de si las paredes tienen curvatura o no, así como qué sucede en los tramos de entrada y salida de la contracción.
  8. Modelo de Casa (TA1): Estudio de las fuerzas aerodinámicas debidas al viento sobre una casa.
  9. Modelo de Casa (TA1): Determinación de las cargas aerodinámicas generadas por el viento sobre las paredes de una casa.
  10. Modelo de Cilindro (TA2): Estudio del flujo alrededor de un cilindro.
  11. Modelo de Cilindro (TA2): Determinación de la forma del campo de presiones alrededor de un cilindro sobre el que incide una corriente perpendicular al eje.
  12. Modelo de Cilindro (TA2): Determinación, por el tipo de desprendimiento, si la capa limite llega a hacerse turbulenta o permanece laminar.
  13. Modelo de Cilindro (TA2): Determinación del coeficiente de resistencia de un cilindro.
  14. Modelo de Cilindro (TA2): Relación de lo estudiado en prácticas anteriores con el número de Reynolds.
  15. Modelo de Cilindro Semi-Convexo (TA3): Estudio del flujo alrededor de un cilindro semi-convexo.
  16. Modelo de Cilindro Semi-Convexo (TA3): Determinación del campo de presiones en un cilindro semi-convexo.
  17. Modelo de Cilindro Semi-Convexo (TA3): Determinación de los coeficientes de resistencia aerodinámica en un cilindro semi-convexo.

MÁS EJERCICIOS PRÁCTICOS QUE PUEDEN REALIZARSE CON ESTE EQUIPO

  1. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Automóvil (TA4).
  2. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Camión (TA5).
  3. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Camión con Cortavientos (TA6).
  4. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Avión (TA7).
  5. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Tren (TA8).
  6. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Proyectil (TA9).
  7. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Disco Circular (TA10).
  8. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Ala de Avión (TA11).
  9. Estudio de la distribución de presiones y flujo alrededor de un Modelo de Ala de Avión (TA11) a diferentes ángulos de ataque.
  10. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Semi-Cilindro Cóncavo (TA12).
  11. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Modelo de Elemento Romo (TA13).
  12. Estudio del efecto de cambiar la sección transversal en el Modelo de Aparato de Bernoulli (TA14) y aplicación de la ecuación de Bernoulli.
  13. Estudio de la evolución de la capa limite laminar y turbulenta con el Modelo de Placa de Capa Límite (TA15) y con el Accesorio para el Experimento de la Ley de Boundary (TA50/250-BLE).
  14. Estudio de la presión estática, presión dinámica y presión total con el Rastrillo de Medición de Estela (TA17).
  15. Estudio de las fuerzas aerodinámicas debidas al viento sobre un Cuerpo Aerodinámico de Resistencia (TA18).
  16. Investigación de la influencia de la forma de los modelos en las fuerzas de resistencia (Sistema de Sujeción y Resistencia (TA19), Modelos de Resistencia (TA20) y Consola de Medición de Fuerzas (TA50/250-TAR)).
  17. Demostración de los patrones de flujo alrededor de diferentes objetos con el Generador de Humo (TA50/250-SG1).
  18. Estudio del PIV 2D para Visualización del flujo para Velocidades de hasta 30 m/s y Área de 100 x 100 mm (APIV/30).
  19. El usuario puede realizar otros ejercicios diseñados por él mismo.
